Как измерить эффективную массу тонарма
Эффективная масса тонарма?
Эффективная масса тонарма
Из школьного курса физики известно, что любое тело обладает инерцией, т.е. свойством сохранять состояние покоя или равномерного прямолинейного движения. Если же приложить к такому физическому телу внешнее усилие, то оно будет сопротивляться изменению своего состояния, причем тем сильнее, чем больше его масса. Если же речь идет о вращающемся объекте это называется моментом инерции и в таком случае влияние оказывает не только масса объекта, но и характер расположения этой массы относительно точки вращения. Применительно к тонарму это означает, что любые его части расположенные дальше от оси поворота значительно сильнее увеличивают момент инерции тонарма, чем детали, расположенные близко к оси поворота (например, противовес). Иными словами для снижения момента инерции тяжелые части тонарма должны располагаться как можно ближе к его оси поворота.
Эффективная масса (effective mass) тонарма характеризует момент инерции тонарма и отражает сумму масс всех подвижных частей тонарма с учетом их расположения относительно оси вращения. Поэтому важно не путать эффективную массу тонарма с его общей массой.
Тонарм с головкой звукоснимателя и ее подвижная система образуют вместе механическую колебательную систему с определенным резонансом. С одной стороны, на нее воздействуют сверхнизкочастотные источники колебаний, такие как эксцентриситет и коробление пластинки, вибрации подшипника диска, колебания пола и стен и т.п. Частота этих воздействий лежит в области ниже 7-8 Гц. С другой стороны канавка пластинки через иглу «пытается раскачать» тонарм со звуковой частотой от 20 Гц и выше.
Частота резонанса тонарма и звукоснимателя зависит от эффективной массы тонарма и гибкости подвижной системы головки. Полностью избежать резонанса невозможно, но правильный подбор этих параметров позволяет расположить его в узком промежутке от 8 до 20 Гц. Приведенная ниже номограмма позволяет примерно оценить степень соответствия параметров.
Следует учитывать, что общая эффективная масса это эффективная масса тонарма с установленной головкой звукоснимателя. Рассчитать общую эффективную массу нетрудно, воспользовавшись следующим примером:
допустим, что тонарм имеет эффективную массу 10 г, расстояние от оси поворота тонарма до центра тяжести головки 230мм, а масса головки 8 г, тогда общая эффективная масса = 10 +(8 х 0,23) = 11,84 г.
При конструировании тонарма разработчикам приходится находить непростой компромисс. Чтобы тонарм не оказывал влияния на колебания иглы при воспроизведении записи, т.е. вел себя абсолютно пассивно, его эффективная масса должна быть как можно большей по сравнению с массой подвижной системы звукоснимателя, а гибкость подвижной системы должна быть максимальной, в идеальном случае бесконечной. Если гибкость подвижной системы недостаточна, резонансная частота системы может оказаться выше нижней граничной частоты записи, т.е. 20 Гц. Это приведет к резкому снижению отдачи на частотах, ниже резонансной (иными словами к потере баса), т.к. модулированная канавка раскачивает тонарм вместе с иглой как единое целое. Кроме этого возрастают нелинейные искажения, деформации канавки пластинки и помехи от посторонних механических вибраций с частотой, близкой к резонансной. Однако одновременно необходимо обеспечить нечувствительность подвижной системы к внешним паразитным силам, а это возможно только при ограниченной массе тонарма. В ином случае при толчках и под воздействием сил, вызванных короблением и биениями пластинки, тонарм не будет успевать следовать в такт за инфранизкими колебаниями подвижной системы, в результате контакт иглы со стенками канавки будет ненадежным, а в тракт усиления попадут сгенерированные инфранизкочастотные помехи.
КОМПЛИАНС И МАССА ТОНАРМА
Я собрал больше количество проигрывателей для разных клиентов, и очень часто мне приходилось объяснять, что, пытаясь определиться с вертушкой, люди следуют неправильному алгоритму.
Как правило, решив слушать винил, человек сначала выбирает себе проигрыватель, потом смотрит, какой на нем оказался тонарм, а затем думает, какой на этот тонарм установить картридж. Мало того, что такой алгоритм неправильный, так еще многие ленятся углубляться в тему сочетания тонармов и картриджей и получают абсолютно удручающий результат.
Однажды я покупал через Авито проигрыватель Micro DDX-1000 для заказчика из Санкт-Петербурга. Владелец продаваемой вертушки оказался приятным человеком, а целая коллекция вертушек, знание огромного количества моделей картриджей и серьезная, на первый взгляд, система предполагали увлеченность и опыт. У меня с собой были несколько тестовых пластинок и рекордер с оцифровками этих же пластинок, сделанных на референсных трактах. Я попросил включить продаваемую вертушку и поставил тестовый трек с альбома Judas Priest 1978 года «Stained Class». Пластинка зазвучала глухо и сдавленно.
— Почему такой глухой звук? – удивился я.
Надо было видеть изумление владельца вертушки, когда оцифровка с рекордера на той же самой системе заиграла на порядок лучше проигрывателя, немедленно развеяв миф о «глухости пластинок семидесятых». Хозяин вспомнил про угол VTA, стал его корректировать, пытался чистить иглу и менять прижимную силу – никакого позитивного влияния на звук это не оказало. Вертушка звучала так же глухо и безжизненно, как раньше.
Я понимал, что от проигрывателя мне нужно только исправное, равномерное вращение, а со звуком я смогу разобраться позже, поэтому купил «Микру» без разговоров, чем вызвал у владельца чувство заметного облегчения. Было видно, что он пребывает в легкой панике, совершенно не понимая, почему цифровой рекордер играет лучше хорошей вертушки с дорогим двухблочным корректором.
Придя домой, я спокойно разобрался с приобретением и нашел причину глухого звучания. Это хрестоматийный случай, и я начал с него статью, чтобы сразу показать важность соблюдения основных виниловых правил.
SME 3009 S2 Improved со штатным шеллом. Эфф. масса 9.5 гр.
Большинство среднебюджетных картриджей имеют среднюю податливость, а большинство штатных тонармов винтажных и современных проигрывателей имеют среднюю эффективную массу. Это значит, что в 60% случаев «любой» картридж подойдет к «любому» тонарму, и по этой причине многие любители музыки вообще не задумываются, что могут сделать что-то не так.
Чтобы избежать проблем, вчитайтесь в эту статью внимательно!
Эффективная масса, как правило, указывается в характеристиках топовых тонармов, которые продаются опционально (отдельно), но никогда не указывается для штатных тонармов готовых проигрывателей. Тот, кто имеет большой опыт настройки различных тонармов, может с высокой точностью определить эффективную массу любого тонарма эмпирически. Для тех, у кого подобного опыта нет, hiendmusic перечислит несколько основных признаков, по которым можно определить, с каким типом тонарма вы имеете дело.
Если детали тонарма выглядят массивными, трубка (прямая или S-образная) выполнена из стали или композитного сплава, а противовес весит от 60 граммов и выше, то перед вами, вероятнее всего, тяжелый тонарм с эффективной массой 17-20 граммов. Даже если просто покачать трубку на пальцах, ощущения будут весьма «увесистыми».
Примеры высокоподатливых картриджей: ADS XLM, Shure V15, Empire 4000, Audio Technica ART9.
Примеры легких тонармов: SME Series III, Mayware Formula IV, Infinity Black Widow.
Картриджи с низкой податливостью 9-12 при измерении на 10 Hz хорошо играют только на тяжелых тонармах с эффективной массой 18-30 гр.
Примеры низкоподатливых картриджей: Denon DL 103, Ikeda, Koetsu, Ortofon SPU, Fidelity Research Fr1.
Примеры тяжелых тонармов: Fidelity Research FR64, SAEC 407, ORTOFON RMG 309, SME M2R12.
Примеры картриджей со средней податливостью: Lyra, Audio Technica AT33, Denon DL 301, Benz Micro, Sony XL 88.
Примеры тонармов со средней эффективной массой: Tri Planar, VPI, Micro Seiki, SME 3009, SME 309, SME V.
Незначительный на первый взгляд нюанс – масса картриджа в сборе с винтами и проводами – составляет каверзу, из-за которой пластинки часто не звучат на 100% даже у тех, кто относится к сочетаемости тонармов и картриджей серьезно. Я несколько лет слушал податливый картридж ADC XLM на легком тонарме Mayware Formula IV в полной уверенности, что это идеальное сочетание. Но проверив компоненты на весах, убедился, что мой картридж с первого дня был перегружен на 1.5 грамма, что для комплианса 30 оказалось значимым. ВИНТЫ! Суммарная масса металлических винтов составляла 1.5 грамма, и поменяв их на пластмассовые винты суммарной массой 0.2 гр, я облегчил картридж на 1.3 грамма, получив заметную прибавку в детализации, отдаче по ВЧ и общей разборчивости.
Для того, чтобы продемонстрировать разницу, которую вносят всего 5-6 граммов, я сделал несколько тестов :
Установим картридж Ortofon MC 30 на тонарм Tri-Planar с эффективной массой 13 граммов. Комплианс картриджа 16 на 10 Hz. Масса картриджа с винтами 11 граммов. Подставляем 13 граммов в окошко эффективной массы калькулятора и смотрим таблицу: для комплианса 16 значение 11 граммов находится с зеленой зоне. Картридж играет хорошо.
Теперь установим тот же картридж на тонарм SAEC WE 308 с эффективной массой 20 граммов. Пытаясь облегчить задачу картриджу, я поставлю самый легкий шелл, возьму самые легкие коммутационные провода (lead wire) и пластмассовые крепежные винты суммарным весом 0.3 грамма. Маломерные весы показывают, что общий вес сборки картридж/проводка/крепеж получился 12 граммов. Смотрим таблицу.
Ortofon MC 30 на тонарме Tri Planar с эффективной массой 11 гр.
В чем была проблема у Micro DDX-1000, про которую шла речь в начале статьи? На вертушке был установлен тяжелый тонарм SAEC WE 407 и картридж Denon DL 301, который, к слову, заметно лучше Denon DL 103.
Надеюсь, эта статья прояснила для вас, что такое сочетаемость тонармов и картриджей и научила пользоваться калькулятором резонансов. Более точно можно узнать резонансную частоту, настраивая КАРТРИДЖ ПО КОМПЬЮТЕРУ. Кстати, на значение резонансной частоты влияет даже степень затяжки крепежных винтов. Никогда не затягивайте их со всей силой, но и не оставляйте разболтанными.
С более высокими бюджетами можно разгуляться серьезнее, поэтому приглашаю вас прочесть статью ОБЗОР ТОПОВЫХ ФОНОКАРТРИДЖЕЙ.
Чтобы лучшим образом воспроизводить большую фонотеку с разными типами пластинок имеет смысл оснастить проигрыватель двумя разными тонармами с разными картриджами. Подробнее об этом в статье МАСТЕРИНГ ПЛАСТИНКИ И ДВА ТОНАРМА.
Послушать идеально настроенный виниловый тракт вы всегда можете у меня в мастерской или в нашем шоу-руме Huge Sound.
Эффективная масса тонарма?
Эффективная масса тонарма
Из школьного курса физики известно, что любое тело обладает инерцией, т.е. свойством сохранять состояние покоя или равномерного прямолинейного движения. Если же приложить к такому физическому телу внешнее усилие, то оно будет сопротивляться изменению своего состояния, причем тем сильнее, чем больше его масса. Если же речь идет о вращающемся объекте это называется моментом инерции и в таком случае влияние оказывает не только масса объекта, но и характер расположения этой массы относительно точки вращения. Применительно к тонарму это означает, что любые его части расположенные дальше от оси поворота значительно сильнее увеличивают момент инерции тонарма, чем детали, расположенные близко к оси поворота (например, противовес). Иными словами для снижения момента инерции тяжелые части тонарма должны располагаться как можно ближе к его оси поворота.
Эффективная масса (effective mass) тонарма характеризует момент инерции тонарма и отражает сумму масс всех подвижных частей тонарма с учетом их расположения относительно оси вращения. Поэтому важно не путать эффективную массу тонарма с его общей массой.
Тонарм с головкой звукоснимателя и ее подвижная система образуют вместе механическую колебательную систему с определенным резонансом. С одной стороны, на нее воздействуют сверхнизкочастотные источники колебаний, такие как эксцентриситет и коробление пластинки, вибрации подшипника диска, колебания пола и стен и т.п. Частота этих воздействий лежит в области ниже 7-8 Гц. С другой стороны канавка пластинки через иглу «пытается раскачать» тонарм со звуковой частотой от 20 Гц и выше.
Частота резонанса тонарма и звукоснимателя зависит от эффективной массы тонарма и гибкости подвижной системы головки. Полностью избежать резонанса невозможно, но правильный подбор этих параметров позволяет расположить его в узком промежутке от 8 до 20 Гц. Приведенная ниже номограмма позволяет примерно оценить степень соответствия параметров.
Следует учитывать, что общая эффективная масса это эффективная масса тонарма с установленной головкой звукоснимателя. Рассчитать общую эффективную массу нетрудно, воспользовавшись следующим примером:
допустим, что тонарм имеет эффективную массу 10 г, расстояние от оси поворота тонарма до центра тяжести головки 230мм, а масса головки 8 г, тогда общая эффективная масса = 10 +(8 х 0,23) = 11,84 г.
При конструировании тонарма разработчикам приходится находить непростой компромисс. Чтобы тонарм не оказывал влияния на колебания иглы при воспроизведении записи, т.е. вел себя абсолютно пассивно, его эффективная масса должна быть как можно большей по сравнению с массой подвижной системы звукоснимателя, а гибкость подвижной системы должна быть максимальной, в идеальном случае бесконечной. Если гибкость подвижной системы недостаточна, резонансная частота системы может оказаться выше нижней граничной частоты записи, т.е. 20 Гц. Это приведет к резкому снижению отдачи на частотах, ниже резонансной (иными словами к потере баса), т.к. модулированная канавка раскачивает тонарм вместе с иглой как единое целое. Кроме этого возрастают нелинейные искажения, деформации канавки пластинки и помехи от посторонних механических вибраций с частотой, близкой к резонансной. Однако одновременно необходимо обеспечить нечувствительность подвижной системы к внешним паразитным силам, а это возможно только при ограниченной массе тонарма. В ином случае при толчках и под воздействием сил, вызванных короблением и биениями пластинки, тонарм не будет успевать следовать в такт за инфранизкими колебаниями подвижной системы, в результате контакт иглы со стенками канавки будет ненадежным, а в тракт усиления попадут сгенерированные инфранизкочастотные помехи.
Как измерить эффективную массу тонарма
Некоторые рекомендации о том, как заменить в проигрывателе головку звукоснимателя и не наломать дров. Часть этих рекомендаций уже была в виде отдельных комментариев, но лучше когда всё в куче в одном месте.
Если требуется просто поменять звукосниматель без лишних заморочек, например, оживить старый проигрыватель, то нужно подобрать новую головку соответствующую по основным характеристикам старой. Это геометрические размеры: расстояние по вертикали от кончика иглы до верхней площадки и расстояние по горизонтали от кончика иглы до крепежных отверстий.
Масса новой головки должна отличаться не более чем на 0.5 гр. от старой. Комплианс (гибкость подвеса кантилевера) новой головки не должен отличаться от старой. Ну и прижимная сила с антискейтингом также должны поддерживаться регулировками тонарма.
Если геометрические отличия можно побороть разными ухищрениями (подкладки под головку, изменение высоты установки тонарма, сдвиг головки по креплению вперед/назад), то отличия по массе и комплиансу потребуют серьезной перенастойки балансировки тонарма, а при сильном отличии это может быть невозможно в принципе.
Ну и не забываем, что нагрузочные характеристики новой и старой головок тоже должны совпадать. Если нагрузка по активному сопротивлению практически для всех головок составляет 47 кОм, то нагрузочная емкость может сильно отличаться. В этом случае следует скорректировать параллельную входу емкость в фонокорректоре или проигрывателе.
Например в Веге-122 под тонармом, в месте подключения выходного кабеля, установлены емкости 270 пкФ. Нагрузочная емкость головок Unitra Mf составляет 300-500 пкФ. Если у новой головки нагрузочная емкость составляет 200 пкФ, то емкости в проигрывателе нужно либо совсем убрать, либо поставить 51-100 пкФ.
Если хочется поставить какую-то другую головку, отличающуюся по параметрам от родной, то наступает следующая стадия, требующая более серьезного подхода.
Тонарм имеет массу. Кантилевер (трубка/штырь на которой закреплена игла) удерживается пружинящим подвесом (гибкость/жесткость этого подвеса и есть комплианс). Масса с пружинкой создают резонансную систему. Резонанс этой системы должен находиться в диапазоне 8-13 Гц. Если он будет ниже, проигрыватель начнет ловить дрожь здания, шаги, игла будет плохо следовать за канавкой записи. Если резонанс выше, возможно самовозбуждение на низких частотах из-за акустической связи между динамиком АС и поверхностью пластинки. Что –то типа свиста с микрофоном, только на низких частотах.
Тут нужно отметить, что комлианс (дублирующие названия: гибкость подвеса кантилевера, гибкость подвижной системы) определяет условное отношение головки к классу по массе. Именно не масса головки, а комплианс. Связано это с тем, что в классификации головок по массе определяющим является масса всего тонарма. Если подвеска кантилевера мягкая, то для сохранения резонансной частоты масса тонарма должна быть небольшой, то есть считается что тонарм и головка легкие. По мере уменьшения мягкости подвеса тонарм тяжелеет. Хотя данная классификация придумана винилофилами и имеет весьма условный характер, тем не менее понятие о ней следует иметь. Принято, что головки с комплиансом до 10 мкм/мН считаются тяжелыми, от 12 до 20 мкм/мН – средней массы, более 20 мкм/мН – тяжелые. Тонармы с эффективной массой до 11 гр – легкие, от 11 до 25 гр. – средней массы, более 25 гр. – тяжелые.
Еще одно пояснение. Эффективная масса тонарма хоть и называется массой и измеряется в граммах, но на самом деле это момент инерции тонарма приведенный к кончику иглы звукоснимателя. Также нужно знать, что эффективная масса тонарма не отделима от конкретной головки звукоснимателя. Без конкретной головки значение эффективной массы фикция. Хотя иногда некоторые производители и указывают значение эффективной массы тонарма, но делается это для того, чтобы потребитель знал, на работу с какими головками ориентирован этот тонарм.
Конечно, никто не отрубит руки если легкую головку поставить на тяжелый тонарм или наоборот. И оно даже будет издавать звук. Но если хочется получить максимум качества и стабильности системы (без вылета головки из дорожки), то тонарм должен быть согласован с головкой звукоснимателя.
Точно частоту резонанса тонарма можно определить только используя измерительную пластинку. Но так как она имеется очень далеко не у всех, то на помощь приходит расчетный путь. Хоть расчетный результат не слишком точен, но это лучше чем ничего и поставленной задачи добиться позволяет.
Вычисляем момент инерции притивововеса: J пр = Мпр * (Lпр)* (Lпр)
Вычисляем момент инерции головка+больты+шелл: Jшелл = Мшелл*(Lшелл)* (Lшелл)
Вычисляем момент инерции трубки: Jтр = Мтр*(Lтр)*(Lтр) /3
И определяем эффективную массу тонарма: Мтонарма = ( J пр + Jшелл + Jтр)/(Lэф* Lэф)
Рассмотрим на конкретном примере тонарма Вега-122-ЭП с головкой MF-105 и эффективной длиной тонарма 230 мм. Все расстояния при расчетах следует брать в метрах.
Трубка длиной 181мм и массой 7.85гр.
Противовес на расстоянии до центра масс 36мм и массой 77.94гр
Головка+больты+шелл на расстоянии до центра масс 210мм и общей массой 11.36гр.
Jтр = 7.85х0.181х0.181/3 = 0.0857
J пр = 77.94х0.036х0.036 = 0.101
Jшелл = 11.36х0.21х0.21 = 0.5
Мтонарма = (0.0857+0.101+0.5)/(0.23х0.23) = 12.98 гр
Как видим, по массе тонарм относится к средним, недалеко от легких. Также обращаю внимание, что шелл в сборе массой 11гр вносит в эффективную массу тонарма в 5 раз больший вклад, чем противовес массой 77гр. То есть чем дальше от вертикальной оси тонарма находится груз, тем большее влияние на эффективную массу он оказывает. Поэтому и не имеет смысла измерять детали расположенные вблизи вертикальной оси, так как их влияние на конечный результат совсем незначителен.

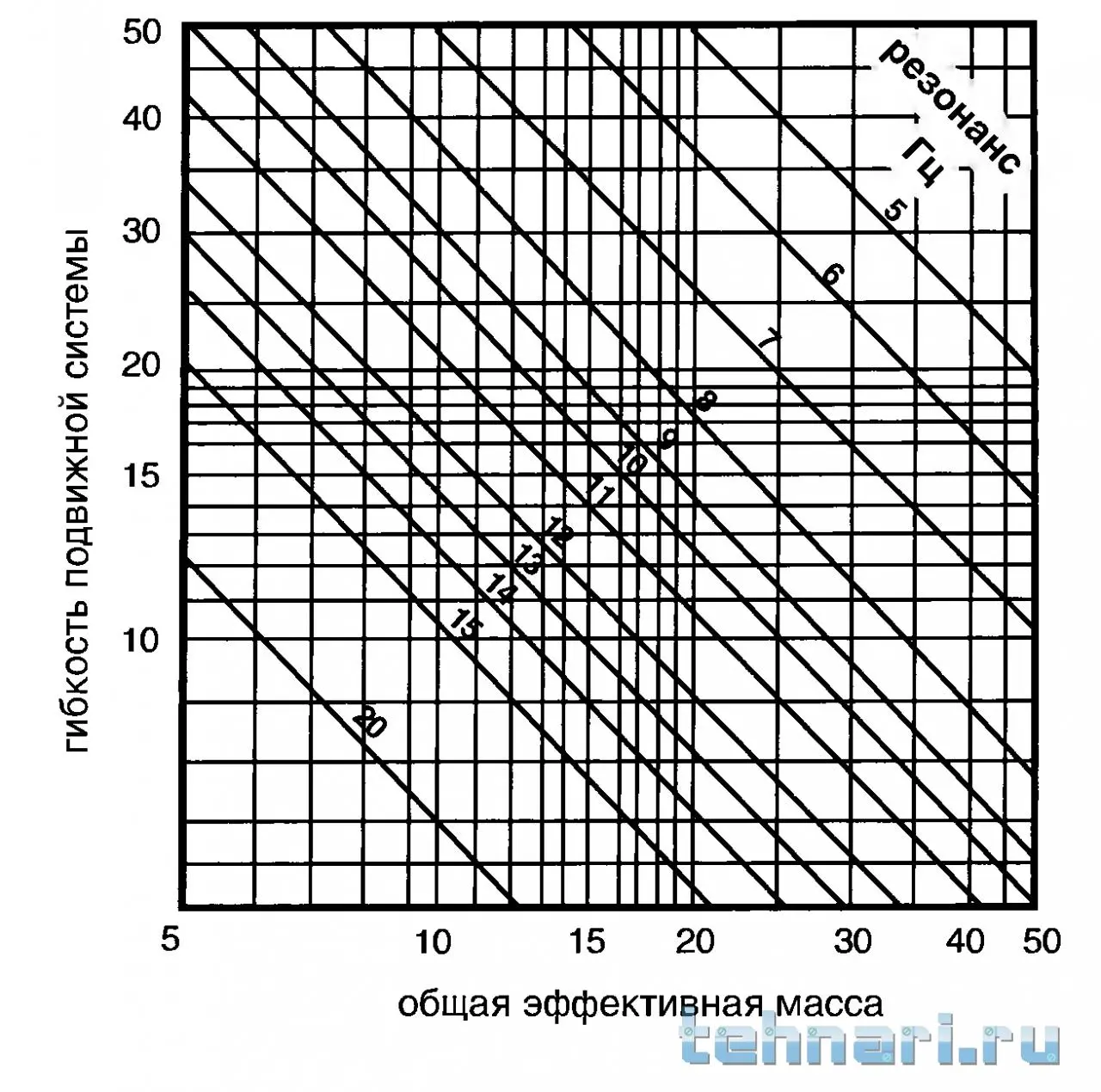

Данных по комплиансу МФ105 у меня нет, но у аналогов от Tenorel он 25 мкм/мН. Далее смотрим график и определяем, что резонансная частота тонарма составляет около 9Гц, что в общем не плохо.
Хоть здесь и далее в качестве примеров будет приводиться проигрыватель Вега-122, но никому его не советую, так как это недоразумение, а не проигрыватель. Просто он оказался у меня под рукой для экспериментов.
В приведенном графике оптимальной резонансной частотой считается 10Гц. Но некоторые считают что более оптимально будет 11Гц. Поэтому вполне допустимо расширение графика до 13Гц. Предельным диапазоном считается 5-16 Гц.
И другой вариант графика.
Э ффективную массу тонарма достаточно просчитать один раз. Дело в том, что практически вся масса головки звукоснимателя целиком уходит в э ффективную массу тонарма. Поэтому подбирая новую головку, нужно посмотреть её массу и скорректировать значение эффективной массы тонарма на разницу масс головок.
Например, звукосниматель Ortofon OM5E имеет массу 5 гр., то есть на 2 гр. меньше МФ105. Значит при установке в Вегу-122 звукоснимателя Ortofon OM5E эффективная масса тонарма также уменьшится на 2 гр. и станет равна 11 гр. Комплианс ( динамическая податливость) у Ortofon OM5E составляет 20 мкм/мН. Определяем по графикам, что при замене МФ105 на Ortofon OM5E резонансная частота тонарма станет около 10.5 Гц, что даже лучше чем со штатной головкой.
А вот звукосниматель Ortofon OM Arkiv при массе 5 гр. имеет комплианс всего 9 мкм/мН. Значит при установки его в Вегу-122 эффективная масса тонарма станет равна 11 гр, а резонансная частота тонарма станет 16 Гц, что не очень хорошо. Поэтому звукосниматель Ortofon OM Arkiv лучше в Веге-122 не использовать.
