Метод встречного регулирования

Суть метода встречного регулирования заключается в изменении напряжения в зависимости от изменения графика нагрузки электроприемника.

Согласно метода встречного регулирование напряжение на шинах низшего напряжения районных подстанций в период максимальной нагрузки должно поддерживаться на 5 % выше номинального напряжения питаемой сети. Эта цифра приведена в ПУЭ (Правила устройства электроустановок). Опыт эксплуатации показывает, что следует повышать напряжение на 10 %, если при этом отклонение напряжения у ближайших потребителей не превосходит допустимого значения. В период минимальной нагрузки (Р_мин ≤ Р_макс) напряжение на шинах 6-10 кВ ПС понижается до номинального напряжения.

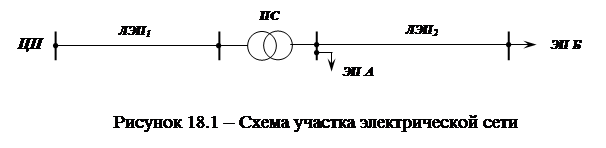

Рассмотрим этот метод на примере следующей сети (рис. 18.1).

В режиме максимальной нагрузки в центре питания поддерживается напряжение U_{1 НБ.} На шинах высшего напряжения ПС напряжение ниже из-за потерь напряжения в ЛЭП₁. Обозначим это напряжение U_{2 В}. Напряжение на шинах низшего напряжения этой подстанции приведенное к напряжению высшей обмотки ниже напряжения U_{2 В} на величину потери напряжения в трансформаторе. Если бы на ПС не было регулирования напряжения (К_т =1), то фактическое напряжение на шинах низшего напряжения ПС в относительных единицах было бы равно напряжению . Это и есть напряжение на шинах электроприемника А. Его величина удовлетворяет нормам ПУЭ. Напряжение на шинах электропри-емника Б (U_{Б без рег.}) меньше напряжения на шинах электроприемника А на величину потери напряжения в ЛЭП₂. Его величина не соответствует требованиям ПУЭ. При регулировании напряжения ( ) напряжение на шинах низшего напряжения ПС поддерживается на 5 % выше номинального напряжения сети. Поднять напряжение на 10 % выше номинального значения напряжения сети нельзя, потому что в этом случае напряжение на шинах потребителя А не соответствовало бы нормам ПУЭ. При регулировании напряжения величина напряжения на шинах электроприемника Б входит в зону допустимых значений.

В режиме минимальных нагрузок напряжение в центре питания выше, потери напряжения в элементах сети меньше. Поэтому без регулирования напряжения и напряжение на потребителе А, и напряжение на потребителе Б выше рекомендованных ПУЭ. Изменением коэффициента трансформации обеспечивается допустимая величина отклонения напряжения на шинах обоих потребителей.

Наибольшее отклонение напряжения наблюдается в аварийных режимах работы системы. В этом случае поддерживать напряжение у всех потребителей в заданных пределах для нормального режима работы без значительных затрат на специальные устройства регулирования напряжения невозможно. Поэтому в аварийных режимах допускается большее отклонение напряжения.

Источник

Большая Энциклопедия Нефти и Газа

Как правило, встречное регулирование напряжения в режимах наибольших и наименьших нагрузок может быть осуществлено при разных ответвлениях трансформаторов. [19]

В чем сущность встречного регулирования напряжения и в каких случаях целесообразно его применять. [22]

В простейшем случае автономной электростанции, питающей ограниченный район, встречное регулирование напряжения на ее шинах может быть обеспечено за счет изменения возбуждения генераторов. [28]

Как правило, для рационально построенной городской распределительной сети применение встречного регулирования напряжения на ЦП является исчерпывающим мероприятием по обеспечению нормированных отклонений напряжения у большинства потребителей. Поэтому на всех подстанциях, питающих распределительную сеть, должны устанавливаться трансформаторы с РПН. В действующих сетях с трансформаторами без РПН возможна установка в ЦП линейных регуляторов с РПН. Устройства РПН действуют, как правило, автоматически и позволяют осуществлять ступенчатое регулирование напряжения без отключения нагрузки. В табл. JO-1-10-3 приведены значения номинальных напряжений ответвлений обмоток понижающих трансформаторов, имеющих устройства РПН. [29]

Требуется определить: 1) наименьшую мощность синхронного компенсатора, обеспечивающего встречное регулирование напряжения на подстанции, считая, что при работе с недовозбуждением синхронный компенсатор может работать с нагрузкой не более 50 % номинальной мощности; 2) мощность батареи статических конденсаторов, отвечающей тем же условиям регулирования напряжения на подстанции. [30]

Источник

Встречное регулирование напряжения.

Для обеспечения встречного регулирования напряжения применяют автоматические регуляторы напряжения с токовой компенсацией.

39 Конденсаторная батарея для регулирования напряжения

Конденсаторная батарея является простым и надёжным статическим устройством. Конденсаторные батареи собирают из отдельных конденсаторов различной мощности от 10 до 100 квар и напряжением от 230 В до 10,5 кВ. Конденсаторы обладают хорошей перегрузочной способностью по току (до 30% номинального) и напряжению (до 10% номинального). Конденсаторной батареей называют группу конденсаторов, соединённых между собой параллельно и (или) последовательно. Конденсаторная батарея, оборудованная коммутационной аппаратурой, средствами защиты и управления, образует конденсаторную установку (КУ), принципиальная схема которой показана на рис. 5.13.

Рис. 5.13 Принципиальная схема одной трёхфазной секции конденсаторной установки: а) для сети напряжением 6–10 кВ; б) для сети напряжением 380 В

В схемах с продольной компенсацией (см. рис. 5.15) мощность КБ изменяется

пропорционально квадрату протекающего через неё тока Такая КБ в

устройствах продольной компенсации (УПК) включается в рассечку (последовательно) воздушной линии и увеличивает реактивную мощность при увеличении нагрузочного тока линии.

Рис. 5.15 Присоединение КБ к сети при продольной компенсации реактивной мощности

Конденсаторные батареи в составе конденсаторной установки и УПК применяются для регулирования напряжения.

Регулирование напряжения с помощью конденсаторной установки (при поперечной компенсации реактивной мощности) применяют в распределительных сетях напряжением 110 кВ и ниже.

Регулирование напряжения с помощью УПК достигается путём изменения сопротивления воздушной линии. В электрических системах УПК устанавливаются в питающих сетях напряжением 220 кВ и выше, индуктивное сопротивление которых значительно превышает активное (см. рис. 5.15).

эффект регулирования напряжения достигается за счёт параметрического снижения потребляемой реактивной мощности на величину

40 Компенсация высших гармонических составляющих тока

Способы снижения несинусоидальности напряжения можно разделить на три группы.

Схемные решения:выделение нелинейных нагрузок на отдельную систему шин; рассредоточение показателями.

Способы компенсации высших гармоник тока не являются универсальными. Выбор того или иного из них определяется рядом принципиальных факторов, среди которых, прежде всего, необходимо отметить следующие:

— вид источника высших гармоник тока (преобразователь, дуговая печь, сварочная установка и т.п.), что определяет уровень генерируемых гармоник тока, их спектр;

— местоположение источника в схеме и мощность системы электроснабжения в точке его подключения;

— наличие в системе электроснабжения других ранее установленных средств компенсации;

влияние источника гармоник на таких нагрузок по различным узлам СЭС; группирование преобразователей по схеме умножения фаз; подключение нагрузки к системе с большей мощностью S_КЗ.

Использование фильтров:включение параллельно нагрузке узкополосных резонансных фильтров; включение фильтрокомпенсирующих устройств; применение фильтросимметрирующих устройств, активных фильтров продольного и поперечного включения.

— Применение специального оборудования, характеризующегося пониженным уровнем генерации высших гармоник тока:«ненасыщающихся» трансформаторов, многофазных преобразователей с улучшенными энергетическими другие электроприёмники, установленные в системе электроснабжения в непосредственной электрической близости;

Фильтрокомпенсирующие устройства являются одним из универсальных способов снижения токов и напряжений высших гармоник в системах электроснабжения. Эти устройства представляют собой последовательное соединение индуктивного и ёмкостного сопротивлений, настроенных в резонанс или близко к нему на частоту генерируемой гармоники тока. Сопротивление ФКУ на резонансной частоте очень мало по сравнению с входным сопротивлением СЭС (в идеальном случае близко к нулю) и, таким образом, шунтирует ток высшей гармоники, генерируемой нелинейной нагрузкой.

Особенности управления ФКУ.Обычно на шинах потребителя, располагающего нелинейными электроприёмниками, устанавливается несколько фильтров, каждый из которых настроен на свою резонансную частоту, например 5, 7, 11 и 13-й гармоник. Так как ФКУ является источником реактивной мощности, в некоторых случаях возникает необходимость регулирования ФКУ в целях поддержания требуемого баланса реактивной мощности по условиям регулирования напряжения. Поэтому при переключениях фильтров следует иметь в виду, что их сопротивление на различных гармониках, порядок которых больше или меньше резонансной частоты фильтра, изменяется, принимая индуктивный или ёмкостной характер.

41 Симметрирующий эффект конденсаторной батареи

Задача симметрирования состоит в том, чтобы параллельно несимметричной нагрузке (на те же шины) поставить устройство, которое компенсировало бы ток обратной и (или) нулевой последовательности. При этом ток компенсирующего устройства должен быть равен по значению и противоположен по фазе соответствующему току, создаваемому нагрузкой. Такое устройство может быть собрано из ёмкостных, индуктивных и резистивных элементов или их комбинации.

Векторная диаграмма тока и напряжения на КБ изображена на рис. 5.22, б. При этом векторы междуфазных U _ab =U_bc =U_ca сдвинуты относительно друг друга на 120°, а токи в конденсаторах и также сдвинуты на 120°.

Система (5.4) описывает симметрирующий эффект конденсаторной батареи и позволяет выбрать её параметры (ёмкость, номинальное напряжение и мощность) в симметрирующем устройстве. Решение (5.4) позволяет сделать следующие выводы:

— ток прямой последовательности I_1к не зависит от фаз токов I_ab , I_bc , I_ca протекающих в конденсаторах. Следовательно, КБ всегда является источником реактивной мощности, генерируя ток прямой последовательности I_1к ;

— ток I_2к обратной последовательности равен векторной сумме токов конденсаторов. Следовательно, выбирая эти токи (мощности КБ в фазах), можно обеспечить требуемый для симметрирования ток (симметрирующий эффект);

— ток I_0к нулевой последовательности в линейных проводах симметрирующего устройства отсутствует, и, следовательно, при такой схеме соединений КБ симметрирующий эффект по нулевой последовательности достигнут быть не может.

42 Компенсация колебаний напряжения

Колебания напряжения в системе электроснабжения промышленного предприятия вызываются резкими изменениями реактивной мощности. Размах изменения напряжения может быть ориентировочно определен по выражению:

Из этого выражения следует, что для снижения d U_t необходимо уменьшать либо

Эффект использования сдвоенного реактора основан на том, что коэффициент взаимоиндукции между обмотками сдвоенного реактора k _М ¹0, а падение напряжения в

каждой секции где X_L — индуктивное

между обмотками секций реактора. Падение напряжения за счёт электромагнитной связи обмоток реактора снижается на 50-60%.

Рис. 5.24 Разделение питания спокойной (1) и резкопеременной (2) нагрузки: а – сдвоенный реактор; б – трансформатор с расщеплённой обмоткой

43 Средства защиты от провалов напряжения

Провал напряжения – это внезапное снижение напряжения ниже 0,9 номинального с последующим его восстановлением до исходного или близкого к нему уровня. Глубина провала, равная 100%, соответствует кратковременному исчезновению напряжения. Длительность провала может составлять от долей секунды до нескольких десятков секунд. Очевидно, все электроприёмники так или иначе восприимчивы к провалам напряжения.

Сети, питающие такие технологические системы, требуют абсолютно бесперебойного электроснабжения. В таких сетях устанавливают источники бесперебойного питания, а при длительном исчезновении напряжения до нескольких десятков минут и более, – дизель-генераторные установки мощностью до нескольких сотен киловатт.

Источник

Метод встречного регулирования

Суть метода встречного регулирования заключается в изменении напряжения в зависимости от изменения графика нагрузки электроприемника.

Согласно метода встречного регулирование напряжение на шинах низшего напряжения районных подстанций в период максимальной нагрузки должно поддерживаться на 5 % выше номинального напряжения питаемой сети. Эта цифра приведена в ПУЭ (Правила устройства электроустановок). Опыт эксплуатации показывает, что следует повышать напряжение на 10 %, если при этом отклонение напряжения у ближайших потребителей не превосходит допустимого значения. В период минимальной нагрузки (Р_мин ≤ Р_макс) напряжение на шинах 6-10 кВ ПС понижается до номинального напряжения.

Рассмотрим этот метод на примере следующей сети (рис. 18.1).

В режиме максимальной нагрузки в центре питания поддерживается напряжение U_{1 НБ.} На шинах высшего напряжения ПС напряжение ниже из-за потерь напряжения в ЛЭП₁. Обозначим это напряжение U_{2 В}. Напряжение на шинах низшего напряжения этой подстанции приведенное к напряжению высшей обмотки ниже напряжения U_{2 В} на величину потери напряжения в трансформаторе. Если бы на ПС не было регулирования напряжения (К_т =1), то фактическое напряжение на шинах низшего напряжения ПС в относительных единицах было бы равно напряжению . Это и есть напряжение на шинах электроприемника А. Его величина удовлетворяет нормам ПУЭ. Напряжение на шинах электропри-емника Б (U_{Б без рег.}) меньше напряжения на шинах электроприемника А на величину потери напряжения в ЛЭП₂. Его величина не соответствует требованиям ПУЭ. При регулировании напряжения ( ) напряжение на шинах низшего напряжения ПС поддерживается на 5 % выше номинального напряжения сети. Поднять напряжение на 10 % выше номинального значения напряжения сети нельзя, потому что в этом случае напряжение на шинах потребителя А не соответствовало бы нормам ПУЭ. При регулировании напряжения величина напряжения на шинах электроприемника Б входит в зону допустимых значений.

В режиме минимальных нагрузок напряжение в центре питания выше, потери напряжения в элементах сети меньше. Поэтому без регулирования напряжения и напряжение на потребителе А, и напряжение на потребителе Б выше рекомендованных ПУЭ. Изменением коэффициента трансформации обеспечивается допустимая величина отклонения напряжения на шинах обоих потребителей.

Наибольшее отклонение напряжения наблюдается в аварийных режимах работы системы. В этом случае поддерживать напряжение у всех потребителей в заданных пределах для нормального режима работы без значительных затрат на специальные устройства регулирования напряжения невозможно. Поэтому в аварийных режимах допускается большее отклонение напряжения.

Источник

Методы регулирования напряжения

Методы регулирования напряжения.

Устройства регулирования напряжения

2. Регулирование напряжения в центрах питания.

3. Метод встречного регулирования.

4. Регулирование напряжения на электростанциях.

5. Регулирование напряжения на понижающих подстанциях.

5.1 Устройство РПН двухобмоточного трансформатора.

5.2 Устройство РПН автотрансформатора.

Общие положения

Напряжение в узлах сети постоянно меняется из-за изменения нагрузки, режима работы источников питания, схемы сети.

Режим напряжений в электрической сети должен быть таким, чтобы были выполнены требования ГОСТ в отношении допустимых отклонений напряжения для электроприемников, которые питаются от этой сети. Значения отклонений напряжения часто превышают допустимые по следующим причинам:

· большие потери напряжения в сети;

· неправильный выбор сечений токоведущих элементов и мощности силовых трансформаторов;

· неправильное построение схемы сети.

Очень часто эти причины возникают при развитии сети, при ее реконструкции. Поэтому чтобы обеспечить необходимые отклонения напряжения на шинах электроприемником следует применять регулирование напряжения.

Регулированием напряжения называется процесс изменения напряжения в характерных точках сети с помощью специальных технических средств.

Способы регулирования напряжения возникли с возникновением электрических сетей. Их развитие происходило от низших уровней управления к высшим. Сначала использовалось регулирование напряжения в центрах питания распределительных сетей и непосредственно у потребителей и на энергоблоках электростанций. Сейчас эти методы регулирования напряжения называются локальными. По мере развития сетей и объединения их в крупные энергосистемы возникла необходимость координировать работу локальных методов. Координирование относится к высшим уровням регулирования напряжения.

Локальное регулирование может быть централизованным и местным. Централизованное управление выполняется в центрах питания. Местное регулирование проводится непосредственно у потребителей. Регулирование напряжения в центрах питания приводит к изменению режима напряжения во всей сети, которая питается от него. Местное регулирование приводит к изменению режима напряжения в ограниченной части сети.

Регулирование напряжения в центрах питания

Центрами питания (ЦП) могут быть шины генераторного напряжения электрических станций, низшего напряжения районных подстанций или подстанций глубокого ввода.

Регулирование напряжения на генераторах электростанций выполняется за счет изменения тока возбуждения с помощью устройства автоматического регулирования возбуждения (АРВ).

Регулирование напряжения на шинах низшего напряжения понижающих подстанций производится с помощью:

· трансформаторов со встроенными устройствами для регулирования напряжения под нагрузкой (РПН);

· синхронных компенсаторов (СК);

· линейных регуляторов (ЛР).

При этом регулирование напряжения производится автоматически в пределах располагаемого диапазона регулирования. Регулирование напряжния происходит одновременно для всех линий электропередач сети, которые питаются от шин центра питания.

Качество напряжения обеспечивается только в том случае, когда к шинам центра питания присоединены однородные потребители. Для них график изменения нагрузки является однотипным.

Если электроприемники имеют разные графики нагрузки, то в центре питания применяют схемы группового централизованного регулирования. В этом случае электроприемники делят на группы в соответствии с характером их нагрузки. Линии электропередач, которые питают такие группы электро-приемников, стараются присоединить к разным секциям шин центра питания и регулировать напряжение на каждой секции отдельно.

Если такой возможности нет, то в центре питание выполняется регули-рование как для группы однородных потребителей. У тех потребителей, которым этого регулирования напряжения оказалось недостаточно, выполняется и местное регулирование напряжения.

В зависимости от характера электроприемников можно выделить три подтипа регулирования напряжения:

· двухступенчатое регулирование напряжения;

Стабилизация напряжения применяется для потребителей с практически неизменной нагрузкой в течение суток (трехсменные предприятия).

Двухступенчатое регулирование выполняется для электроприемников с ярко выраженным двухступенчатым характером изменения нагрузки. (односменные предприятия). В этом случае поддерживается два уровня напряжения в сутки в соответствии с графиком нагрузки.

В случае переменной суточной нагрузки выполняется встречное регули-рование. Этот подтип регулирования напряжения самый распространенный.

Метод встречного регулирования

Суть метода встречного регулирования заключается в изменении напряжения в зависимости от изменения графика нагрузки электроприемника.

Согласно метода встречного регулирование напряжение на шинах низшего напряжения районных подстанций в период максимальной нагрузки должно поддерживаться на 5 % выше номинального напряжения питаемой сети. Эта цифра приведена в ПУЭ (Правила устройства электроустановок). Опыт эксплуатации показывает, что следует повышать напряжение на 10 %, если при этом отклонение напряжения у ближайших потребителей не превосходит допустимого значения. В период минимальной нагрузки (Рмин ≤ Рмакс) напряжение на шинах 6-10 кВ ПС понижается до номинального напряжения.

Рассмотрим этот метод на примере следующей сети (рис. 18.1).

В режиме максимальной нагрузки в центре питания поддерживается напряжение U1 НБ. На шинах высшего напряжения ПС напряжение ниже из-за потерь напряжения в ЛЭП1. Обозначим это напряжение U2 В. Напряжение на шинах низшего напряжения этой подстанции приведенное к напряжению высшей обмотки ниже напряжения U2 В на величину потери напряжения в трансформаторе. Если бы на ПС не было регулирования напряжения (Кт =1), то фактическое напряжение на шинах низшего напряжения ПС в относительных единицах было бы равно напряжению . Это и есть напряжение на шинах электроприемника А. Его величина удовлетворяет нормам ПУЭ. Напряжение на шинах электропри-емника Б (UБ без рег.) меньше напряжения на шинах электроприемника А на величину потери напряжения в ЛЭП2. Его величина не соответствует требованиям ПУЭ. При регулировании напряжения () напряжение на шинах низшего напряжения ПС поддерживается на 5 % выше номинального напряжения сети. Поднять напряжение на 10 % выше номинального значения напряжения сети нельзя, потому что в этом случае напряжение на шинах потребителя А не соответствовало бы нормам ПУЭ. При регулировании напряжения величина напряжения на шинах электроприемника Б входит в зону допустимых значений.

В режиме минимальных нагрузок напряжение в центре питания выше, потери напряжения в элементах сети меньше. Поэтому без регулирования напряжения и напряжение на потребителе А, и напряжение на потребителе Б выше рекомендованных ПУЭ. Изменением коэффициента трансформации обеспечивается допустимая величина отклонения напряжения на шинах обоих потребителей.

Наибольшее отклонение напряжения наблюдается в аварийных режимах работы системы. В этом случае поддерживать напряжение у всех потребителей в заданных пределах для нормального режима работы без значительных затрат на специальные устройства регулирования напряжения невозможно. Поэтому в аварийных режимах допускается большее отклонение напряжения.

Регулирование напряжения на электростанциях

На электростанциях регулирование напряжения производится на генераторах и повышающих трансформаторах.

Изменение напряжения генераторов возможно за счет регулирования тока возбуждения. Не меняя активную мощность генератора напряжение можно изменять в пределах 5 %. Повышение напряжения на 5 % сверх номинального сопровождается увеличением потерь в стали и повышением ее нагрева. При снижении напряжения до 0,95 Uном номинальный ток статора возрастает на 5 % и соответственно увеличивается нагрев обмотки.

На каждой ступени трансформации теряется приблизительно 5-10 % напряжения. Поэтому регулировочного диапазона генераторов явно недостаточно, чтобы поддерживать необходимый уровень напряжения в сети. Кроме того, трудно согласовать требования к регулированию напряжения у близких и удаленных электроприемников. Поэтому генераторы электростанций являются вспомогательным средством регулирования напряжения. Как единственное средство регулирования генераторы применяются только для простейшей системы: электростанция – нераспределенная нагрузка. В этом случае на шинах электростанций осуществляется встречное регулирование напряжения. Изменением тока возбуждения повышают напряжение в часы максимальной нагрузки и снижают в период минимальной нагрузки.

Повышающие трансформаторы на электростанциях тоже являются вспомогательным средством регулирования напряжения. Трансформаторы мощностью до 250 МВА напряжением 110 и 220 кВ имеют устройство регулирования напряжения типа ПБВ (переключение без возбуждения, то есть с отключением от сети). Устройство имеет предел регулирования напряжения 2 х 2,5 %. Повышающие трансформаторы большей мощности выпускаются без устройств ПБВ.

Регулирование напряжения на понижающих подстанциях

Для регулирования напряжения трансформаторами подстанций предусмотрена возможность изменять коэффициент трансформации в пределах 10 – 20 %. По конструктивному исполнению различают два типа переключающих устройств:

· с регулированием без возбуждения (ПБВ), то есть для изменения коэффициента трансформации трансформатор отключают от сети;

· с регулированием напряжения под нагрузкой (РПН).

Устройство РПН дороже устройства ПБВ. Стоимость устройства мало зависит от мощности трансформатора. Поэтому относительное удорожание трансформатора с РПН будет значительно большим для трансформаторов меньшей мощности. В связи с этим трансформаторы напряжением 6 – 20 кВ большей частью выполняются с ПБВ, а трансформаторы напряжением выше 35 кВ с РПН.

Устройство РПН, как правило, устанавливают на обмотке высшего напряжения по следующим причинам:

· на стороне высшего напряжения меньшие токи, поэтому устройство имеет меньшие габариты;

· обмотка высшего напряжения имеет большее количество витков, поэтому точность регулирования выше;

· по конструктивному исполнению обмотка высшего напряжения является наружной (магнитопровод – обмотка низшего напряжения – обмотка высшего напряжения). Поэтому ревизию устройства РПН выполнять проще;

· устройство РПН располагают в нейтрали высшей обмотки. Обмотки высшего напряжения соединяются в звезду, а обмотки низшего напряжения соединяются в треугольник. Трехфазное регулирование проще выполнить на обмотках, соединенных в звезду.

У трансформаторов напряжением 110 кВ мощностью 2,5 МВА и напряжением 150 кВ мощностью 4 МВА устройство РПН расположено на обмотке низшего напряжения.

Устройства РПН и управляющие ими системы автоматического регулирования характеризуются:

· величиной напряжения ступени регулирования;

· выдержкой времени срабатывания;

Ступенью регулирования называется напряжение между соседними ответвлениями. Его выражают в процентах к номинальному напряжению той обмотки, которая имеет регулировочные ответвления. Зоной нечувствительности называется некоторый диапазон изменения напряжения, при котором не происходит срабатывание регулирующей аппаратуры. Зона нечувствительности регулятора должна быть несколько больше ступени регулирования: иначе регулятор будет работать неустойчиво. Выдержка времени регулятора служит для предотвращения его работы при кратковременных изменениях напряжения. Зона нечувствительности и выдержка времени регулятора определяют точность регулирования.

Устройство РПН двухобмоточного трансформатора

Рассмотрим принципиальную схему устройства РПН с реактором (рис. 18.3).

Обмотка высшего напряже-ния трансформатора с РПН со-стоит из двух частей: нерегули-руемой или основной (а) и ре-гулируемой (б).

Основным выводом обмотки высшего напряжения является нулевой вывод. С него снимается номинальное напряжение.

На регулируемой части обмотки есть переключающее устройство. Оно состоит из подвижных контактов в и г, контакторов К1 и К2 и реактора Р. Середина обмотки реактора соединена с нерегулируемой частью обмотки высшего напряжения трансформатора. В нормальном режиме работы (без переключения) ток нагрузки обмотки высшего напряжения протекает через реактор и распределяется поровну между половинами обмотки реактора. Поэтому магнитный поток мал и потеря напряжения в реакторе тоже мала.

Реактор и все подвижные и неподвижные контакты переключающего устройства размещаются в баке трансформатора. Контакторы помещаются в отдельном кожухе. Он залит маслом и размещен снаружи бака трансформатора. Это облегчает ревизию контактов и смену масла.

Переключатели с реакторами рассчитаны на длительное протекание тока нагрузки. Но реактор является тяжелым и громоздким элементом. Поэтому переключающие устройства трансформаторов напряжение 220 кВ и выше выполняются на активных сопротивлениях. Чтобы снизить потери электроэнергии в таких устройствах, их рассчитывают на кратковременную работу. Устройство получается компактным, но требует применения мощных быстродействующих приводов. Принцип действия таких устройств рассмотрим на примере автотрансформаторов напряжением 220 – 330 кВ.

Устройство РПН автотрансформатора

Устройство РПН автотрансформатора расположено в линейном конце обмотки среднего напряжения (рис. 18.4). При таком расположении устройства РПН изменяется коэффициент трансформации между обмотками высшего и среднего напряжений. Коэффициент трансформации между обмотками высшего и низшего напряжения не изменяется. Сначала устройство РПН автотрансформаторов выполнялось встроенным в нейтраль, как у трансформаторов. При регулировании изменялся коэффициент трансформации между всеми обмотками. При таком выполнении трудно было согласовать требования по регулированию напряжения у потребителей на сторонах низкого и среднего напряжений. При расположении устройства РПН в линейном конце обмотки среднего напряжения обмотка низшего напряжения оказывается нерегулируемой. Если возникает необходимость регулирования обмотки низшего напряжения автотрансформатора, последовательно с обмоткой низшего напряжения включают линейный регулятор. С экономической точки зрения такое решение оказывается более целесообразным, чем выполнение автотрансформатора с двумя устройствами РПН.

Выполнение ответвлений со стороны нейтрали позволяет облегчить изоляцию устройства РПН и рассчитать его на разность токов обмоток высшего и среднего напряжений (IВ – IС). Но регулирование будет связанным. Выполнение ответвлений в линейном конце обмотки среднего напряжения устройство должно рассчитываться на полный номинальный ток, а его изоляция на напряжение обмотки среднего напряжения UС. Но регулирование будет независимым.

Согласно рисунка, рабочий ток протекает через замкнутый контакт 1 и вспомогательный контакт 2. Переключение происходит в следующем порядке. При переходе со ступени а на степень в сначала размыкается рабочий контакт 1, затем вспомогательный контакт 2. Ток нагрузки протекает через сопротивление R. Замыкается дугогасительный контакт 3’. Образуется мост – уравнительный ток протекает через оба активных сопротивления R и R’. Размыкается дугогасительный контакт 3 и переводит ток нагрузки на правое плечо. Замыкаются контакты 2’ и 1’. Создается новое рабочее положение.
