В чем заключается ремонт полумуфт

Ремонт полумуфт

Муфты во вращающихся механиз­мах применяют для соединения валов электродвигателя с основным механизмом и передачи вращающего момента с одного вала на другой.

В механизмах котельных цехов чаще всего используют муфты с эластичным диском и пальцевые муфты. В современных мощных котельных установках применяют также дробевые муфты.

Муфты с эластичным диском и пальцевые муфты называются упругими, так как они допускают некоторый сдвиг валов и смягчают пере­дачу вращения. Однако допускать неточную сборку и центровку валов, рассчитывая на упругие муфты, нельзя, поскольку при этом муфты подвергаются ускоренному износу и выходят из строя.

Муфты с эластичным диском (рис. 3.3) наиболее надежны в работе, просты в изготовлении и ремонте, обладают значительной компенсирующей способностью при расцентровке валов.

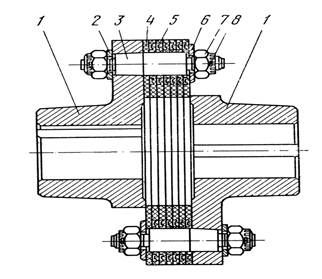

Рис. 3.3. Муфта с эластичным диском:

1 – полумуфта, 2, 6 – шайбы, 3 – палец, 4 – эластичное кольцо, 5 – шайба эластичного кольца, 7 – гай­ка, 8 – шплинт

Полумуф­ты 1 выполняют в виде звездочек с тремя углами, в которых рас­положены пальцы 3.Углы одной полумуфты сдвинуты по окруж­ности относительно углов другой на 60°. Таким образом, для сое­динения полумуфт требуется шесть пальцев. Эластичные кольца 4 изготовляют из отработанных транспортерных лент или прорезиненных ремней, а для передачи небольших вращающих моментов – из листовой резины.

Пальцевые муфты (рис. 3.4) обеспечивают компенсацию не­больших радиального и углового смещений валов за счет упруго­сти кожаных или резиновых шайб, которые надеваются на пальцы. Вращение от одной полумуфты на другую передается пальцами. Эти муфты допускают осевые перемещения роторов и их взаимные смещения на некоторый угол по окружности, что сглаживает рез­кие изменения вращающего момента.

Рис. 3.4. Пальцевая муфта:

1 – полумуфты, 2 – палец, 3 – эластичная шайба, 4 – шайба, 5 – гайка

Дробевая муфта (рис. 3.5) состоит из двух неодинаковых полумуфт. Полумуфта 1 электродвигателя выполнена в виде ступицы с двумя дисками, между которыми в диаметрально противоположных местах приварены ребра 4.Полумуфта 3,надеваемая на вал ос­новного механизма, имеет вид стакана и надвигается на полумуфту электродвигателя. Полумуфты не соединены между собой; между их деталями должны быть зазоры в радиальном направлении 0,5–1 мм, а в осевом – 2–3 мм. В полости полумуфты электродвига­теля, образованные ребрами 4, через пробку 2 второй полумуфты засыпают дробь, нарубленную из углеродистой проволоки диаметром 5–6 мм. Длина кусочков 6–10 мм. В зависимости от размера муфты засыпают 4–6 кг дроби (равное количество во все полости).

Рис. 3.5. Дробевая муфта:

1, 3 – полумуфты приводимого механизма электродвигателя, 2 – пробка для засыпки дроби, 4 – ребра

При включении электродвигатель начинает вращаться на холо­стом ходу. По мере увеличения частоты вращения дробь центро­бежной силой отбрасывается к периферии и прижимается к внут­ренней поверхности стакана полумуфты приводимого механизма, обеспечивая плавную передачу вращающего момента. Количество дроби подбирается такое, чтобы время разгона приводимого рото­ра составляло 10–15 с.

Дробевые муфты устанавливают для привода крупных молот­ковых мельниц, а также центробежных и осевых дымососов.

Проверку состояния и ремонт полумуфт электродвигателей вы­полняет персонал котельного цеха, а снятие и установку – пер­сонал электрического цеха. Рассмотрим ремонт пальцевых и дробевых муфт.

Для нормальной работы пальцевых муфт должны быть выдер­жаны следующие условия:

— отклонения индикатора при проверке биения посадочных мест валов под полумуфты не должны превышать 0,05 мм;

— осевые и радиальные бие­ния полумуфт на валах (по наружному диаметру) не должны превышать 0,2–0,3 мм;

— допуск посадки полумуфт на валы должен быть в пре­делах от +0,02 до –0,04 для машин и ±0,05 мм для углеразмольных мельниц;

— боковые грани шпонки должны плотно входить в пазы вала и полумуфты, а между верхней гранью шпонки и пазом в полумуфте должен быть зазор 0,3–0,4 мм;

— смещение отверстий для пальцев по окружности и шагу долж­но быть не более ±0,2 мм;

— допуски в диаметре отверстий и диаметре пальцев должны быть не более ±0,2 мм;

— металлическая часть пальцев должна плотно (с легким натя­гом) входить в отверстие полумуфты, эластичная часть – с зазо­ром 2–3 мм для обеспечения взаимного смещения полумуфты по окружности до 2 мм;

— минимальный осевой зазор между полумуфтами должен быть в пределах 4–5 мм.

Ремонт полумуфт заключается в восстановлении всех размеров и допусков.

У неспокойно работающих механизмов снимают обе полумуфты, проверяют их на токарном станке и замеряют биение посадочных мест валов. Для этого обе полумуфты надевают на общую оправку и в центрах станка проверяют соосность по отверстиям для вала, по наружной поверхности и центровой окружности отверстий для пальцев. Совпадение отверстий для пальцев проверяют плотными пробками. В двух отверстиях пробки затягивают гайками, а тре­тьей пробкой проверяют остальные отверстия. Несовпадающие или разбитые пальцами отверстия рассверливают и увеличивают диа­метр пальцев.

Полумуфты с трещинами, неправильно расточенными посадоч­ными отверстиями, разбитыми или перекошенными шпоночными канавками заменяют. Дефектные шпоночные канавки в отдельных случаях исправляют, увеличивая их размеры под установку сту­пенчатой шпонки.

Пальцы с искривлением и дефектами на металлической части заменяют. Эластичные шайбы заменяют, если они выработались более чем на 2 мм. При небольшом смятии эластичной части с од­ной стороны пальцы провертывают на 180°.

В дробевых муфтах чаще всего изнашивается дробь, которую легко заменить. Перед засыпкой в полости полумуфты дробь для обезжиривания прокаливают. Рабочие поверхности полумуфт при ремонте зачищают от заусенцев. Ремонт шпонок, шпоночных кана­вок и проверку соосности полумуфт выполняют так же, как и для пальцевых муфт. Изготовленные или отремонтированные с приме­нением сварки полумуфты балансируют.
