Особенности адресной пожарной сигнализации
Своевременно зафиксировать, отреагировать, предупредить о возникшем возгорании – задача противопожарной системы, пороговой, адресной. Пороговая система помогает определить наличие возгорания без конкретной локализации. Адресная пожарная сигнализация (АПС) определяет конкретное месторасположение, помещение, внутри которого начинается пожар.
Что такое адресная пожарная сигнализация
Адресные системы представляют собой схему, включающую контрольную панель, адресные датчики, линии связи. Отличие от пороговой состоит в том, что контрольным устройствам назначен отдельный адрес, благодаря чему очаг возгорания определяется с точностью до помещения, зоны объекта.
Датчики с определенной периодичностью проверяются контрольным пультом. Посылаемый сигнал возвращается обратно, анализируется, при необходимости принимаются противопожарные меры, предусмотренные регламентом охранной службы.
Адресно-пороговые системы пожарной сигнализации характеризуются тем, что контроллер самостоятельно принимает решение сменить состояние при наличии признаков, определяющих возникновение возгорания. Датчики подают сигнал из нескольких состояний: «Пожар», «Внимание», «Норма», «Запыление» и т.д. Приборно-контрольной панели кабель для адресных систем пожарной сигнализации передает информационный сигнал, свидетельствующий о начале пожара. Присутствует небольшой процент ложных срабатываний.
Адресно аналоговая пожарная сигнализация – усовершенствованный вариант. Решение об изменении состояния датчика принимается приборно-контрольной панелью после анализа поступающей информации, которую передает кабель для адресных систем пожарной сигнализации. Целесообразно применять на больших по площади объектах с несколькими десятками помещений, чтобы не тратить время на поиск очага возгорания (как у пороговых систем).
Функции
Функциональное назначение системы пожарной сигнализации:
Технические характеристики
Адресно-аналоговая сигнализация при пожаре обладает определенными техническими параметрами, определяющими качество, принцип работы системы:
Оборудование
Адресная охранно пожарная сигнализация включает в компонентный состав структурные элементы:
Тепловые – реагирование на повышение температуры воздуха до заранее определенного порога;
Датчики пламени – определение возгорания путем реакции на цветовой спектр появившегося пламени;
Газовые – улавливают наличие в воздухе угарного газа, выделяющегося при горении;
Комбинированные – совмещение нескольких чувствительных элементов внутри общего корпуса. Уменьшают процент ложного срабатывания.
В зависимости от способа определения начальных признаков воспламенения:
Адресный шлейф
Адресная схема противопожарной сигнализации организовывается в единую сеть при помощи шлейфа. Шлейф пожарной сигнализации размещается радиальным, кольцевым способом. Аналоговый вид системы использует кольцевую топологию. Распределенный таким образом кабель для адресных систем пожарной сигнализации позволяет отсеивать ложные сигналы, определять участок обрыва, отличать неполадки шлейфа от случая возгорания.
Когда выбирается кабель для адресных систем пожарной сигнализации, обращается внимание на его параметры, влияющие на эффективность передачи сигнала:
Преимущества
Преимущества адресной пожарной сигнализации аналогового типа:
Пожарная сигнализация Болид
Адресная система пожарной сигнализации Болид – совокупность технических, электронных средств противопожарной безопасности, которые связывает между собой кабель для адресных систем пожарной сигнализации. Программное обеспечение (кдл схема) устанавливает алгоритм взаимодействия контрольных устройств и приемно-контрольного пульта, передачу тревожного сигнала пульту охранной службы.
Пожарная сигнализация Болид осуществляет:
Виды:
Пожарная сигнализация Рубеж
Адресная система пожарной сигнализации Рубеж – адресно-аналоговая совокупность технических, программных средств реагирования, борьбы с очагом возгорания. Обладает преимуществами аналоговых схем. Функции:
Пожарная сигнализация Рубеж конструктивно включает подсистемы:
Система пожарной сигнализации Бирюза
Система пожарной сигнализации Бирюза – адресно-аналоговая схема организации технических, механических, электронных средств контроля противопожарного состояния объекта, территории, промышленных помещений.
Адресно аналоговая система пожарной сигнализации, особенности:
Перед тем, как производить монтаж (обязательное снятие адресных бирок после извлечения из коробки), осуществляется проектирование в соответствии с НПБ 58 97, составляется смета. Специалисты проходят курсы по изучению, установке, обслуживанию подобных устройств на территории производителя.
Автоматическая система пожарной сигнализации
Автоматическая система пожарной сигнализации (далее, АПС) – это совокупность приборов управления и шлейфов – коммуникационных кабельных сетей (или устройств беспроводной связи) их соединяющих, на которых установлены пожарные извещатели. Главное назначение автоматической пожарной сигнализации – быстро выявить источник возгорания и оповестить об опасности людей. Это позволяет избежать как потери движимого и недвижимого имущества, так человеческих жертв. АПС являются комплексными инженерными структурами, проектирование, монтаж и эксплуатация которых должна осуществляться в строгом соответствии с действующими нормативами.
Эта система предназначена для выявления очага возгорания, информирования дежурного и включения устройств автоматического пожаротушения, эвакуации.
В зависимости от типа АПС обнаружение пожара может происходить по одному или совокупности следующих признаков: дым, температура, угарный газ, открытое пламя.
Установка пожарной сигнализации обеспечивает формирование сигнала в автоматическом режиме на управление системами оповещения и управления эвакуацией людей при пожаре, автоматическими установками пожаротушения, системами противодымной вентиляции, а также иными системами, в зависимости от функционального назначения объекта зашиты и его объемно-планировочных и конструктивных характеристик.Благодаря применению автоматической системы пожарной сигнализации обнаружение очага возгорания и действия по его ликвидации происходят на ранних стадиях пожара. Это не только позволяет сохранить материальные ценности от воздействия огня, но и произвести оперативную эвакуацию персонала (посетителей) из зоны поражения.
Система пожарной сигнализации состоит из пожарных извещателей (датчиков, детекторов) и приемно-контрольного устройства, которое осуществляет обработку поступающих сигналов и выводит соответствующую информацию на индикаторную панель. Наиболее распространенными пожарными извещателями являются дымовые. Которые реагируют на появление в воздухе таких продуктов горения, как твердые микрочастицы. Определяют факт возгорания на ранней стадии еще до появления открытого пламени.
На данный момент применяется множество моделей и модификаций автоматической пожарной сигнализации. Основные различия состоят в способе передачи и информационном наполнении, передаваемого сигнала. Кроме того есть разница в технических характеристиках и алгоритмах обработки информации, поступающей от извещателей.
Основные системы АПС:
Безадресная, пороговая АПС
К приемно-контрольной панели подключаются извещатели последовательно соединённые в один шлейф. Срабатывание пожарных извещателей порогового типа происходит при превышении граничного значения определенного параметра: температура, наличие продуктов горения и т.п.
Такая система пригодна для установки на объектах небольшой площади с несложной планировкой – помещение средних размеров с низкой вероятностью возгорания.
В качестве пожарных извещателей используется адресные детекторы. Каждый из них соединён с приемно-контрольной панелью по кольцевой схеме. Срабатывание детекторов происходит при превышении порогового значения, оператор может определить место возникновения очага возгорания.
При обнаружении поломки или отсутствии обратного сигнала на контрольную панель выводится тревожное сообщение, с информацией о вышедшем из строя приборе.
Адресно-опросную АПС рекомендуется использовать для объектов средней площади со сложной планировкой.
Извещатели передают информацию о текущей величине контролируемого параметра. После обнаружения признаков возгорания: дыма, огня, высокой температуры, как по совокупности, так и каждого отдельно, оборудование пожарной сигнализации производит анализ ситуации в соответствии с заложенными алгоритмами.
Также для наиболее эффективного информирования дежурного персонала и граждан существует система оповещения и управления эвакуацией людей при пожаре (СОУЭ).
Все современные автоматизированные системы оповещения о пожаре делятся на 5 типов в зависимости от их функциональных характеристик. Они различаются структурой зонирования оповещения, способом передачи сигналов, наличием связи между зонами и пожарным постом, а также возможностями организации эвакуации и управления инженерными системами здания.
К наиболее простым относятся средства оповещения о пожаре I и II типа, в них используются только звуковой и световой способы оповещения. III, IV и V более сложные типы средств оповещения, которые используют все возможные способы, а именно световой, речевой и звуковой.
При всей своей сложности данная система достаточно эффективна и позволяет максимально защитить здание и людей от негативного воздействия пожара, снизить материальный ущерб и минимизировать потери от стихии.
Что такое ОПС — предназначение, виды?
Чтобы обеспечить высокий уровень безопасности на объектах недвижимости, используются специальные электронные системы. К ним относится охранная и пожарная сигнализация.
Чтобы не устанавливать две независимые сигнализации, что потребует больших финансовых затрат, была разработана интегрированная система ОПС, что это такое и как ее используют, будет рассмотрено ниже.
ОПС – это пожарная и охранная сигнализация, которые объединены в одной многофункциональной системе.
Преимуществом такого рода комплексов является то, что они имеют единый программно-аппаратный модуль, который управляет работой всех охранных и пожарных датчиков, а также внешними системами и устройствами, поддерживающими безопасность на объекте.
Современные охранно-пожарные сигнализации могут входить в состав:
Предназначение ОПС
В соответствии со стандартом ГОСТ 26342-84 основной задачей, которую должна решать охранная и пожарная сигнализация, является получение от датчиков сигналов тревоги, их обработка, последующая передача на пульты охранных и пожарных служб сигнала тревоги, а также предоставление пользователям информации о попытке проникновения в помещение или о возгорании.
Предназначение средств охранно-пожарной и тревожной сигнализации:
Классификация ОПС
Системы охранно-пожарной сигнализации имеют свою классификацию, которая включает три категории.
Адресная
Эта охранно-пожарная сигнализация предназначена для того, чтобы осуществлять контроль крупных и среднемасштабных объектов, защищая их от ограбления и пожара.
Такого рода сигнализации позволяют определять точное место начала возгорания или проникновения.
Эта особенность связана с возможностью используемых датчиков передавать на центральную консоль кроме сигнала тревоги, еще и данные о том, какой из датчиков и в каком шлейфе сработал.
Благодаря этому можно точно определить опасное место, что позволит своевременно ликвидировать пожар или обезвредить злоумышленников.
Неадресные
Охранно-пожарная сигнализация такого типа предназначена для охраны небольших за масштабами объектов.
Ее отличием от предыдущей системы является то, что она позволяет определить только номер шлейфа, датчик которого передал сигнал тревоги. Определить точное место, где обнаружена опасность, такого типа система не позволяет.
Поэтому ее рекомендуют устанавливать на объектах с небольшой территорией, чтобы можно было быстро проверить все места по трассе шлейфа, где могло произойти возгорание или проникновение.
Адресно-аналоговая
Охранно-пожарная сигнализация этого класса относится к самым высокоэффективным и надежным системам, которые осуществляют непрерывный контроль охраняемого объекта с помощью анализа различной телеметрической информации: температура воздушной среды, присутствие дыма, сильные механические вибрации, звуковые волны и пр.
Основным отличием от всех предшествующих ОПС является то, что решение о извещении об опасности на объекте принимается центральным процессором на основе анализа множества показателей, полученных от разных датчиков и сенсоров, установленных на объекте.
Такого типа охранно-пожарная сигнализация – это сложный электронный комплекс, который отличается высокой точностью определения мест опасности и практически не имеет ложных срабатываний.
Кроем этого, этот тип сигнализации предусматривает постоянное получение от датчиков информации о контролируемом параметре поэтому, если случится поломка датчика, то об этом можно будет моментально узнать через визуальное оповещение контрольной панели сигнализации.
Стандартная комплектация ОПС
Охранно-пожарная сигнализация любого из перечисленных типов имеет в своем составе определенный набор устройств, которые обеспечивают ее функциональность.
К основным из них относятся:
Датчики, которыми укомплектована охранно-пожарная сигнализация, в зависимости от технологии выявления проникновения на объект или наличия возгорания, делятся на следующие категории:
В зависимости от конкретных задач, на реализацию которых рассчитаны охранно-пожарные системы, в их состав могут входить и иного рода датчики, которые позволяют контролировать параметры окружающей среды.
Это могут быть сенсоры, контролирующие температуру и влажность воздуха, утечку газа и воды, прочее.
Их использование существенно расширит назначение пожарной автоматической сигнализации, обеспечив ее функциями, которые характерны таким системам, как «умный дом».
Датчиков, которыми комплектуются охранные системы, существует очень много видов.
Среди тех, которые использует пожарная сигнализация, нужно выделить следующие:
Стандартная функциональность
Независимо от модели и производителя, каждая охранно-пожарная сигнализация должна обеспечивать стандартный набор функций, который включает:
Из того, что представлено выше, можно сделать заключение, что даже те основные функции, которые имеет система ОПС, позволят эффективно защитить объект от пожара и ограбления.
Особенности проектирования и монтажа ОПС
Чтобы охранная и пожарная сигнализация эффективно функционировали, важно правильно составить ее проект и впоследствии качественно выполнить монтаж всех функциональных элементов.
К основным моментам, которые следует учитывать, когда проектируется система ОПС, относятся:
В процессе проектирования важно учитывать также и возможность расширения функционала сигнализации в будущем. В таком случае система ОПС может легко усовершенствоваться посредством добавления новых датчиков или устройств оповещения без потребности в существенной переработке уже функционирующей системы.
Заключение
Современная охранно-пожарная сигнализация является именно тем инструментом безопасности, который позволит защитить объект и от «непрошенных гостей», и от возможного пожара.
На сегодня существует большое количество, как готовых комплектов, так и отдельных устройств, с помощью которых может быть построена оптимальная для конкретного объекта система ОПС.
Чтобы создаваемая система пожарно-охранной безопасности всегда функционировала корректно и могла помочь в случае беды, следует доверить установку такого рода систем профессиональным компаниям.
Они грамотно составят проект, подберут соответствующее оборудование и выполнят его монтаж и настройку. Впоследствии у клиента будет многофункциональная и отказоустойчивая охранно-пожарная сигнализация.
Видео: Охранно-пожарная сигнализация
Адресно-аналоговые системы – наивысший уровень защиты
Неадресные системы
Основные недостатки неадресных систем – это нестабильность чувствительности извещателей, отсутствие контроля работоспособности и высокий уровень ложных тревог.
Тщетная борьба с ложняками и отказами
Практика показала, что примитивные способы устранения этих недостатков, введенные 10 лет назад, увеличение количества пожарных извещателей для резервирования неисправных и для подтверждения сигнала «Пожар» несколькими извещателями с перезапросами состояния для исключения ложных тревог, не являются решением проблемы. Был случай, когда половина шлейфов с перезапросом и с формированием пожара по двум извещателям перешли в режим «Пожар» в новой, только что смонтированной неадресной пожарной сигнализации всего лишь за двое суток. Однотипные пожарные извещатели в одном шлейфе подвергаются примерно одинаковым помеховым воздействиям и ложнят одновременно. Со временем собранные на одной элементной базе и выпущенные на одной технологической линии извещатели показывают корреляцию по отказам и значительному снижению чувствительности. Процесс потери чувствительности происходит со всеми извещателями одновременно, и их резервирование совершенно неэффективно.
Возможны и другие факторы, влияющие на работоспособность всех извещателей одновременно, например нарушение контактов при окислении выводов электронных элементов при некачественной пайке, возникновение коррозии контактов в розетках, снижение емкости электролитических конденсаторов и т.д. К этому необходимо добавить отсутствие контроля чувствительности в процессе эксплуатации, а также отсутствие данных по заводской установке чувствительности пожарных извещателей и о пределах ее регулировки инсталляторами для защиты от ложных срабатываний.
Заблуждения о дымовых извещателях
Широко распространено заблуждение, что дымовой извещатель по определению обеспечивает раннее обнаружение пожара, какую бы чувствительность он ни имел и на каком бы расстоянии от очага он ни располагался. Монтажники бесконтрольно загрубляют чувствительность, используя потенциометр в извещателе для снижения ложных тревог, что совершенно недопустимо. В последнее время появилась тенденция размещенные на нормативных расстояниях извещатели, первоначально включенные в однопороговые шлейфы с включением сигнала «Пожар» по одному извещателю по логике «ИЛИ», переключать на логику «И». При этом каждый извещатель защищает только свою нормативную площадь, и адекватное обнаружение очага двумя извещателями одновременно обеспечивается только на границе зон между ними. Соответственно даже при допустимом уровне чувствительности вероятность обнаружения небольшого очага с формированием сигнала «Пожар» практически нулевая.
К тому же отечественные дымовые извещатели не проходят испытания по тестовым очагам: ТП-2 «Тление дерева», ТП-3 «Тление хлопка со свечением», ТП-4 «Горение пенополиуретана» и ТП-5 «Горение n-гептана», хотя они приведены в ГОСТ Р 53325. И в настоящее время выпускаются дымовые извещатели с высоким аэродинамическим сопротивлением дымозахода с весьма проблематичным обнаружением тлеющих очагов с малыми скоростями воздушных потоков.
Недостатки пороговых извещателей
Основной недостаток пороговых пожарных извещателей – это отсутствие точности определения пожароопасной ситуации, другими словами, неизвестно, когда он активизируется. Возможны ложные срабатывания либо сработка только при значительном задымлении, не говоря уже о неконтролируемом отказе.
Чувствительность у пороговых извещателей может различаться в разы, и при какой концентрации дыма они активизируются, предсказать невозможно. При сертификационных испытаниях по требованиям ГОСТ Р 53325 «Извещатели пожарные дымовые оптико-электронные» допускается изменение чувствительности порогового дымового извещателя пожарного в больших пределах:
Изменение чувствительности
Хотя в каждом испытании чувствительность дымовых извещателей должна оставаться в пределах 0,05–0,2 дБ/м, при одновременном воздействии нескольких факторов изменение чувствительности извещателя может быть более чем в четыре раза. К тому же в процессе эксплуатации происходит значительное изменение чувствительности извещателя из-за накопления пыли или грязи на стенках дымовой камеры и на оптических элементах, из-за старения электронных компонентов и т.д.
В технических характеристиках практически всех российских дымовых пожарных извещателей не указывается конкретное значение чувствительности, а приводится только допустимый диапазон чувствительности от 0,05 до 0,2 дБ/м, что не позволяет даже грубо оценить их чувствительность. Если подобный пороговый пожарный извещатель схемотехнически переработать в адресно-аналоговый извещатель, то никаких преимуществ получено не будет. Низкая точность измерения оптической плотности не позволит ввести регулировку чувствительности и установить порог предтревоги. Аналоговая величина контролируемого фактора, передаваемая на контрольный прибор, будет сильно изменяться от внешних воздействий, что не позволит достоверно контролировать ни состояние объекта, ни состояние извещателя, то есть, как и в пороговой системе, будут возможны и ложные срабатывания, и пропуск начальной стадии пожара. Причем если имеется техническая возможность регулировки чувствительности извещателя, то он должен проходить испытания как минимум при максимальной и минимальной чувствительности.
Адресные пороговые системы
В адресных системах обеспечивается индентификация сработавшего извещателя, что значительно сокращает время проверки сигнала персоналом. Кроме того, в адресные извещатели обычно включается функция автоматического контроля работоспособности. Однако остальные недостатки пороговых извещателей остаются без изменения по сравнению с неадресными системами.
Адресно-аналоговые системы
В отличие от неадресных и адресных в адресно-аналоговых системах пожарные извещатели не формируют сигналы «Пожар», а являются точными измерителями контролируемых факторов, значения которых передаются на адресно-аналоговую панель. Именно такое понимание аналоговости определено в ГОСТ Р 53325 п. 3.8: аналоговый извещатель пожарный – это «автоматический ИП, обеспечивающий передачу на приемно-контрольный прибор информации о текущем значении контролируемого фактора пожара». В противоположность аналоговому извещателю по п. 3.19, пороговый пожарный извещатель – это «автоматический ПИ, формирующий тревожное извещение при достижении или превышении контролируемым фактором пожара установленного порога».
Преимущества первых решений
Первые адресно-аналоговые панели, по сути, работали в пороговом режиме с ограниченными возможностями обработки информации. Извещатели с измерением уровней нескольких факторов пожара передавали на панель только одну «свернутую» аналоговую величину, которая, по сути, сравнивалась в панели с порогами предварительной тревоги и порогом «Пожар». Это нередко вызывало критику со стороны приверженцев адресных пороговых систем, что перенос порога из извещателя в панель никаких преимуществ не дает, кроме усложнения и удорожания систем. Однако надо заметить, что уже тогда была возможность корректировки чувствительности по каждому извещателю, для чего требовалась на порядок более высокая стабильность и точность измерения контролируемого фактора.
Другое несомненное преимущество адресно-аналоговых систем – это значительно более точный постоянный контроль состояния адресно-аналоговых пожарных извещателей по сравнению с адресными извещателями, которые сами формируют сигнал «Неисправность» бесконтрольно.
Неограниченные возможности современных систем
В настоящее время возможности обработки информации в адресно-аналоговой панели практически не ограничены. Уже используются 32-битные процессоры, и панель, по сути, является мощной специализированной вычислительной машиной. Возможна адаптация, интерактивные алгоритмы по каждому помещению, автоматическое обучение системы, использование теории распознавания при одновременном анализе различных факторов и т.д. Адресно-аналоговая система формирует предварительные сигналы о подозрении на пожароопасную ситуацию задолго до срабатывания порогового датчика. Если пороговые системы осуществляют анализ уровня контролируемого фактора после превышения порога, например подсчетом числа сигналов выше порога, то в аналоговых системах анализ ситуации производится постоянно в реальном масштабе времени. Нет затрат времени на перепроверку состояния извещателя, так как адресно-аналоговая панель анализирует изменение контролируемых факторов и перепроверка производится практически на каждом периоде опроса извещателей, каждые 5 с.
Для удобства обслуживания величина контролируемых факторов отображается на дисплее панели в стандартных единицах и в дискретах.

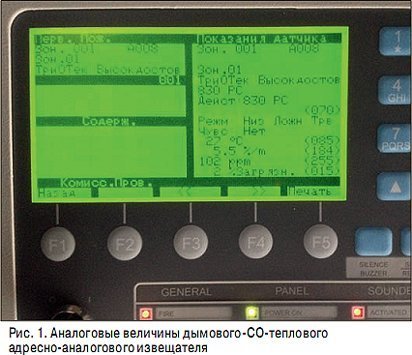

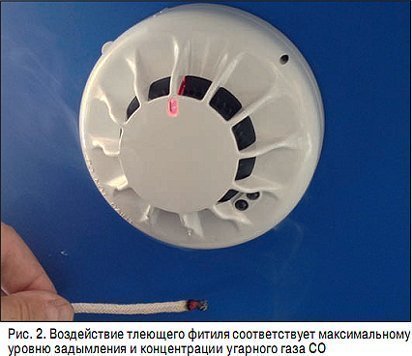

Например, на рис. 1 показаны аналоговые величины температуры 27 °C (085), оптической плотности 5,5 %/м (184) и концентрации угарного газа СО 102 ppm (255) при воздействии на извещатель продуктов от тления фитиля (рис. 2).
Преимущества адресно-аналоговых систем очевидно Появляется возможность обнаружить пожароопасную ситуацию и пресечь ее развитие на ранней стадии по сигналу предтревоги, когда еще не требуется эвакуация людей. Минимизируются и непосредственный материальный ущерб, и потери, связанные с эвакуацией людей, прерыванием производственного процесса и собственно с профессиональным тушением пожара. Имеются широкие возможности адаптации к условиям эксплуатации и помеховым воздействиям при использовании мультисенсорных извещателей в различных режимах с выбором чувствительности и сплит-режимов с их автоматическим переключением в рабочие и нерабочие часы и дни
Сегодня ни в нормативах, ни при расчете пожарного риска не учитывается скорость обнаружения очага пожара, несмотря на то что неадресные, адресные и адресно-аналоговые системы обеспечивают различные уровни пожарной защиты. Это положение является существенным ограничением в применении более эффективного противопожарного оборудования.
