АЛИДАДА

Полезное

Смотреть что такое «АЛИДАДА» в других словарях:

Алидада — и визир … Википедия

АЛИДАДА — в буссоли 1) в транспортире линейка, вращающаяся вокруг его центра и снабженная нониусом; служит для увеличения точности при построении углов транспортиром и измерении; 2) при мензульной съемке линейка с вертикальными диоптрами по концам,… … Технический железнодорожный словарь

АЛИДАДА — (араб.) линейка с верньерами или микроскопами на концах, вращающаяся вокруг оси, проходящей через центр угломерного лимба в астрономических и геодезических инструментах; служит для отсчета углов … Большой Энциклопедический словарь

АЛИДАДА — жен., астрах. на орудиях для наблюдения высоты и расстояния светил (а в землемерии ·и·др. предметов): линейка, которая ходит лучом или сяжком (радиусом) на одной точке, указывая меру углов на дуге. Толковый словарь Даля. В.И. Даль. 1863 1866 … Толковый словарь Даля

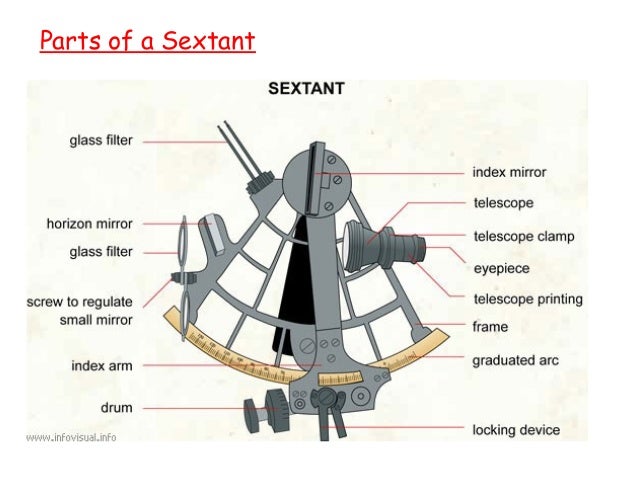

АЛИДАДА — (Alidad) 1. Линейка на секстане (см.), посредством которой поворачивают большое зеркало, укрепленное около оси вращения А., перпендикулярно к плоскости лимба. Другой конец А. оканчивается небольшой дугой с делениями, называемой верньером. Верньер … Морской словарь

алидада — сущ., кол во синонимов: 1 • градшток (1) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

алидада — ы ж. alidade f. <араб. 1544. Лексис. 1. Часть угломерных геодезических и астрономических инструментов в виде круга с делениями и верньерами, находящегося на общей оси с лимбом, служит для отсчета углов. СИС 1985. || астр. На орудиях для… … Исторический словарь галлицизмов русского языка

алидада — Часть геодезического прибора, расположенная соосно с лимбом и несущая элементы отсчетного устройства. [ГОСТ 21830 76] Тематики приборы геодезические Обобщающие термины основные узлы и принадлежности геодезических приборов DE Alhidade FR alidade … Справочник технического переводчика

Алидада — АЛИДАДА, топографическій инструментъ, служащій для визированія и прочерчиванія направленій на планшетѣ. Она состоитъ изъ линейки со скошеннымъ краемъ, длиною отъ 10 до 20 дюймовъ. Посрединѣ линейки привинченъ двумя винтами уровень. Между уровнемъ … Военная энциклопедия

АЛИДАДА — в астрономических и геодезических угломерных инструментах линейка с (см.) или микроскопами на концах для точного отсчета положения по (см.), вокруг центра которого А. может поворачиваться на оси … Большая политехническая энциклопедия

Источник

Значение слова алидада

Астрономический словарь

часть угломерных астрономических и геодезических инструментов в виде круга с делениями и верньерами, находящегося на общей оси с лимбом; служит для отсчёта углов.

Тезаурус русской деловой лексики

Энциклопедический словарь

(араб.), линейка с верньерами или микроскопами на концах, вращающаяся вокруг оси, проходящей через центр угломерного лимба в астрономических и геодезических инструментах; служит для отсчета углов.

Энциклопедия Брокгауза и Ефрона

(франц. alhidade, англ. alhidada) — подвижная часть разделенного круга, составляющего существенную часть множества астрономических, геодезических и физических инструментов, а именно почти всех угломерных снарядов. Положение А. относительно лимба указывает на угловое расстояние предмета, на который направлен визир или зрительная труба данного угломерного снаряда, относительно какой-нибудь другой точки. Для определения положения алидады на лимбе к ней обыкновенно бывает приделан нониус и микроскоп. Большинство точных измерительных инструментов имеют несколько алидад, две или 4, которые при каждом измерении отсчитываются все — для устранения ошибки, происходящей от эксцентриситета лимбы.

В старых повторительных кругах А. назывался внутренний подвижной круг в отличие от неподвижного внешнего лимба. Каждый такого рода прибор состоит в общем из круга, разделенного на градусы, и визирного снаряда, диоптры, или зрительной трубы, причем последняя в совершенных приборах вращается около центра круга. Чтобы измерить угол, который образуют друг с другом два различных направления диоптры, или зрительной трубы, нужно эти приборы снабдить стрелкой, которая показывала бы любое положение их на круге. Эта стрелка и есть алидада (арабское слово, в переводе значит: «счетчик»). В старинных приборах с диоптрой вместо алидады был соединен второй круг, так. наз. «алидадовый», вплотную прилегавший к первому и вращавшийся вместе с вращением диоптры. На этом круге был штифтик, которого отклонение от делений неподвижного круга позволяло определять положение диоптры. В очень точных приборах алидадовый круг, или конец алидады, снабжен вместо штифтика дугой с делениями круга, причем величина этих делений находится в определенном отношении к величине делений неподвижного круга, вследствие чего является возможность отсчитывать подразделения неподвижного круга. Круг, несущий крупные деления, называется лимбом; второстепенные деления, нанесенные на алидаде или на алидадовом круге, составляют нониус, или верньер; если вместо них находится только штифтик, то он называется указателем. В машинах, для работы которых требуется строго математическая точность, напр. в машинах, производящих зубчатые колеса, алидада прикреплена независимо от делителя и состоит из железного или стального стержня, который с одной стороны может горизонтально двигаться вокруг шарнира, а с другого конца он снабжен вертикальной конической иглой, которая может быть укреплена в любом месте делителя. Как скоро игла закреплена в одной из ямок делителя, движение последнего затрудняется, и посредством особого приспособления можно делать насечки на предмете, укрепленном на оси делителя. Если после этого вынуть иглу алидады и после небольшого вращения делителя прикрепить к следующему месту деления, то и предмет опишет соответственную дугу и на нем можно сделать новую насечку.

Источник

АЛИДАДА

Найдено 7 изображений:

Алидада (франц. alhidade, англ. alhidada) — подвижная часть разделенного круга, составляющего существенную часть множества астрономических, геодезических и физических инструментов, а именно почти всех угломерных снарядов. Положение А. относительно лимба указывает на угловое расстояние предмета, на который направлен визир или зрительная труба данного угломерного снаряда, относительно какой-нибудь другой точки. Для определения положения алидады на лимбе к ней обыкновенно бывает приделан нониус и микроскоп. Большинство точных измерительных инструментов имеют несколько алидад, две или 4, которые при каждом измерении отсчитываются все — для устранения ошибки, происходящей от эксцентриситета лимбы. В старых повторительных кругах А. назывался внутренний подвижной круг в отличие от неподвижного внешнего лимба. Каждый такого рода прибор состоит в общем из круга, разделенного на градусы, и визирного снаряда, диоптры, или зрительной трубы, причем последняя в совершенных приборах вращается около центра круга. Чтобы измерить угол, который образуют друг с другом два различных направления диоптры, или зрительной трубы, нужно эти приборы снабдить стрелкой, которая показывала бы любое положение их на круге. Эта стрелка и есть алидада (арабское слово, в переводе значит: «счетчик»). В старинных приборах с диоптрой вместо алидады был соединен второй круг, так. наз. «алидадовый», вплотную прилегавший к первому и вращавшийся вместе с вращением диоптры. На этом круге был штифтик, которого отклонение от делений неподвижного круга позволяло определять положение диоптры. В очень точных приборах алидадовый круг, или конец алидады, снабжен вместо штифтика дугой с делениями круга, причем величина этих делений находится в определенном отношении к величине делений неподвижного круга, вследствие чего является возможность отсчитывать подразделения неподвижного круга. Круг, несущий крупные деления, называется лимбом; второстепенные деления, нанесенные на алидаде или на алидадовом круге, составляют нониус, или верньер; если вместо них находится только штифтик, то он называется указателем. В машинах, для работы которых требуется строго математическая точность, напр. в машинах, производящих зубчатые колеса, алидада прикреплена независимо от делителя и состоит из железного или стального стержня, который с одной стороны может горизонтально двигаться вокруг шарнира, а с другого конца он снабжен вертикальной конической иглой, которая может быть укреплена в любом месте делителя. Как скоро игла закреплена в одной из ямок делителя, движение последнего затрудняется, и посредством особого приспособления можно делать насечки на предмете, укрепленном на оси делителя. Если после этого вынуть иглу алидады и после небольшого вращения делителя прикрепить к следующему месту деления, то и предмет опишет соответственную дугу и на нем можно сделать новую насечку.

Из пропорции треугольников получается, что горизонтальная проекция разстояния D=d/(a-b) саж., где a и b отсчеты по диоптру, а d длина А. Так как А. и нижняя марка рейки находятся на одной высоте над поверхностью земли, то линия визирования на эту марку параллельна прямой, соединяющей точки стояния инструмента и рейки; отсюда углы, составленные этими линиями с горизонтом, также равны, почему и величины h и h₁ равны между собою. Пользуясь теми же отсчетами, получается h₁=h= b/(a-d) саж.

Этим способом разстояния получаются с точностью до 1 /₁₀₀ всей величины, а высота до 1 /₅ сажени, а потому точная съемка такой А. может производиться в масштабе не более 100 саж. в дюйме.

Источник

АЛИДАДА.

Приборы с альдадой

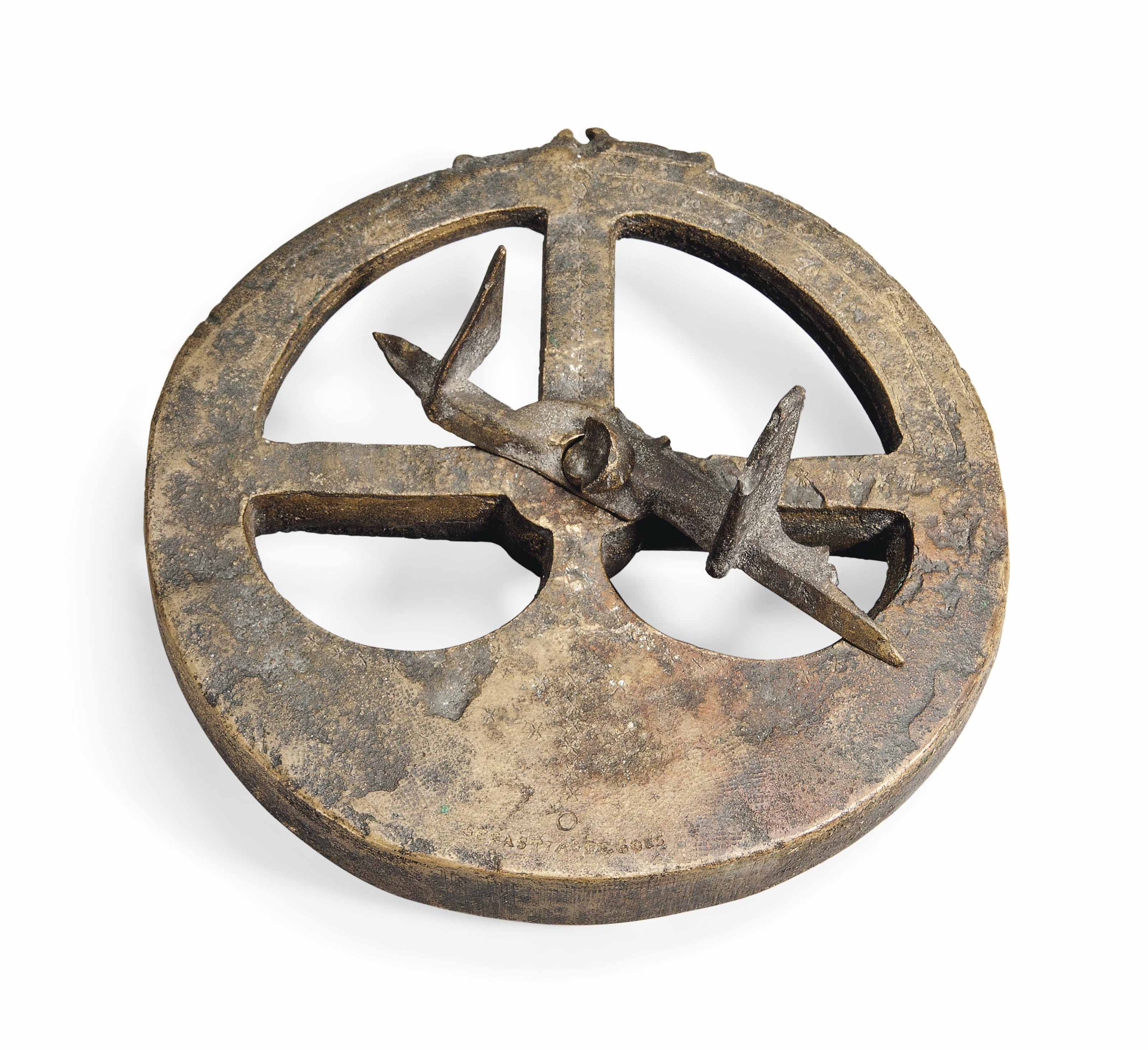

Квадрант (из книги Oronce Finé’s Protomathesis датированной 1532 г) и его поздние модификации Октант и Секстант. Астролябии (обратите внимание на персидскую модель в центре Глаз Фатимы)

Иллюстрация из Finé’s Protomathesis, к теме не отношения имеет отношения (просто понравилась схема использования зеркал- specula/ spectum)

Теодолиты c альдадой, их датируют 16-17 веками. Что меня удивляет на них нет ни царапины словно их только что произвели.

Simple theodolite, Italian, 1676. Made by Johannes Macarius in Modena, Emilia-Romagna, Italy.

Слово с неясной этимологией, вероятно запомнили произношение «на слух» и записали латиницей

Английская версия этимологии:
Из Arabic العِضَادَة‎ (al-ʿiḍāda), возможно из عَضُد‎ (ʿaḍud, “upper arm- верхняя рука”).
The word in Arabic (الحلقة العضدية al-ʿđ̣udiyyah, «the ruler – линейка»).

Интерпритация посредством турецкого причём произношение слова стало “ал изаде”
Значения
— боковой столб, или стойка, или дверной проём;
— боковая часть узды – удила;
— ремешок для обуви.

Или al-‘izâda (العضاده), from al- «the» + ‘izâda «an armlet, a bracelet; a sickle-like piece of metal, used by camel drivers, to pull down tree branches to camels.» Браслет или серповидный кусок металла, используемый погонщиками верблюдов, чтобы переносить ветви деревьев на верблюдах »
Этой линейкой измеряют азимуты (арабское слово السموت‎, ас-сумут, «направление»); а они верблюдов и лошадей приплели!

Рускоязычная версия википедии склонилась к интерпритации турков: от араб. عضادة‎ — сторона, боковая часть, подстенок, опора; араб. العضادة‎ — алидада
Хорошо, что про караванщиков не упоминают.

Астролябия Сергия Протоспафария, 1062 г. Из дошедших византийских астролябий это самая древняя. Копия 2016 года, созданная Дионисиосом Криарисом. Выставка «Высокие технологии древних греков. Антикитерский механизм II века до н.э.», МУАР. Пресс-релиз: «Византийская астролябия с греческими надписями (изготовлена в 1026 г. н.э. в Персидской провинции Византии, копия 2016 года)».
Этикетка экспоната: Византийская астролябия с греческими надписями. «Древнейшая астролябия, сохранившаяся до наших дней. 1026 г. н.э. Сергиос Протоспатариос / Sergios Protospatharios. На астролябии выгравирована надпись, указывающая, что прибор можно использовать лишь в трех «климатах» — на широте Родоса, Византия и Геллеспонта. Обоснование и подробности: 1, Культура Византии, М.:«Наука», 1989]. Photo by Tatiana Gorbutovich, 08.09.2016.

На мой взгляд ходунок альхада-альдада является модификацией и логическим продолжением Астрономического радиуса.

Источник
