Анкера HILTI: виды, особенности и цены
Анкера HILTI имеют большой спектр возможностей, способны надежно скрепить массивные сооружения между собой и с каменной или бетонной основой. Чтобы определить необходимый для конкретной постройки вид анкеров, необходимо знать их основные свойства.

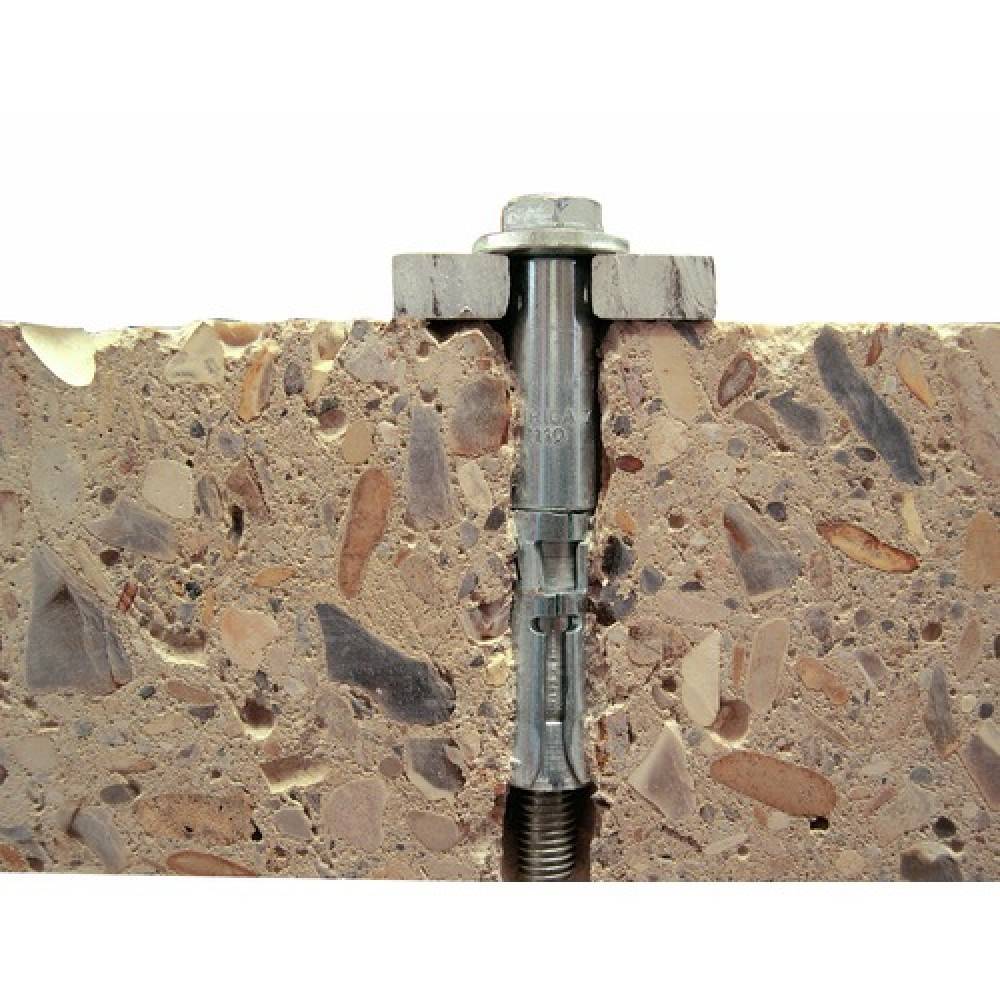

Распорный анкер
Застройщики часто вынуждены использовать именно распорные анкера HILTI. Они необходимы, когда крепеж можно производить при любой форме отверстия, материал не подвержен рассверлению для подгонки под точные параметры проекта. Иногда основа не монолитная, имеет плотную, зернистую структуру, например, цельный камень, особый вид монолитных плит. Для конструкций из данных материалов можно использовать только распорные или химические анкера, но профессионалы больше доверят первому варианту.
Распорный крепеж в момент затягивания имеет свойство расширяться по всей длине, в отличие от анкера-шпильки, создающего клин на предельной глубине крепления.
Распорные анкера применяются в различных сферах:
Основой для крепления специалисты рекомендуют выбирать бетонные и каменные плиты. Среди их обязательных свойств на первом месте стоит максимально возможная степень адгезии, применение компонентов в составе, способствующих качественному сцеплению, а на втором отмечают высокие прочностные характеристики. Значительные трещины в материале допускать нежелательно, так как они делают анкер непрочным и снижают максимально допустимую нагрузку на него примерно в два раза.
Распорные анкера отличаются устойчивостью к негативным механическим и химическим воздействиям. Все элементы конструкции крепежа изготавливаются из высококачественных материалов. Болты и распорные части производят из ударостойких сплавов, которые не разрушаются под действием влаги, химических факторов и других воздействий.
А здесь статья, в которой говорится о клиновом анкере.

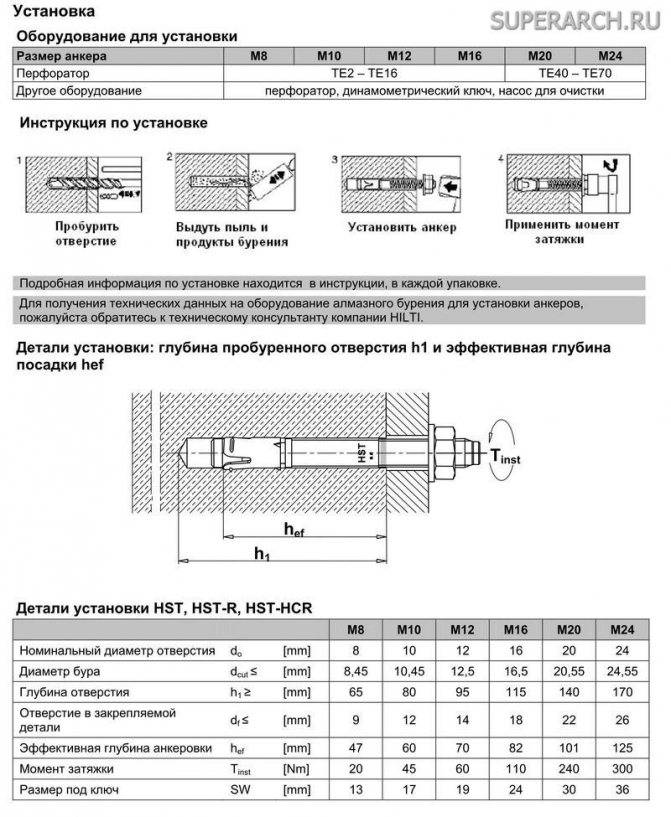

Анкер-шпилька HILTI HST отличается от других механических крепежей возможностью использования для любых сооружений и конструкций, которые в процессе эксплуатации подвергаются ударным нагрузкам. Данные анкера применяются, если планируется произведение долговечного монтажа перекрытий, конструкций, выполняющих поддерживающую функцию, например, колонн, также подходят для кровельных и кран-балок, различных навесов, где невозможно применение химических анкеров. В сочетании с прочностными характеристиками анкер-шпилька служит для крепления конструкций не только на бетонную, но и на каменную основу.
Анкер-шпилька HILTI HST предназначен для использования в растянутой зоне бетона. HILTI провели специальную разработку, цель которой — усовершенствованный дизайн распорной части. Его применяют в оцинкованной версии анкера.
Анкеры отличаются выдерживанием большой расчетной нагрузки на вырыв, которая для модели с резьбой M6 составляет от 2,8 кН, возможности увеличиваются при нагрузке на срез, обозначающейся от 3,6 кН. Выдержка больших нагрузок обеспечивает максимальную прочность и надежность креплений. Анкер-шпилька выдерживает большую интенсивность негативного воздействия окружающей среды, чем дюбель-гвоздь, так как имеет расклиненные части, служащие для упора.
Монтируют анкера-шпильки HILTI (Хилти) с применением специального установочного инструмента HS-SC. Данная установка пригодна для анкерных болтов, принадлежащих к серии HSA и HST, с резьбой в приделах от M6 до M12. Инструмент незаменим, если требуется проведение срочных ремонтных работ или быстрое возведение массивных конструкций. Время, затрачиваемое на монтаж, сильно экономится, так как механическая установка HS-SC предназначена для быстрого монтажа анкеров HSA и HST и контроля высокой точности работ.
Анкер-шпилька часто необходим для установки балок кровель любого вида, навесов, монтажа оборудования, занимающего большие площади и имеющего вес, который ограничивает спектр применения возможных материалов.
Анкер HILTI HSA
Данные анкеры выдерживают высокие нагрузки и на вырыв, и на срез. В производстве применяются диаметры от М6 до М20. Доступно разнообразие в использовании материалов для покрытия. В зависимости от условий применения различается облицовка, возможна оцинковка изделия или изготовление нержавеющей версии. Холодное цинкование необходимо, если на анкер планируется воздействие изгибающих нагрузок.
Глубина посадки зависит от условий, доступны стандартный и уменьшенный варианты.
А в этой статье говорится о грунтовых анкерах.
Анкера HILTI (Хилти): цены
Распорные анкеры HSL-3 можно применять в растянутой зоне бетона и при необходимости скрепления конструкций с бетонными плитами, содержащими трещины.
Распорный анкер HSL-3-B отличается специальной головкой, которая легко закручивается до необходимого момента затяжки, при этом динамометрический ключ не нужен. Его стоимость выше средней, так как длина всегда больше 100 мм.
Распорные анкеры HSL-3-G в строительстве применяются для высоких нагрузок. Цена умеренная.
Анкер-шпильку HILTI HST можно применять в различных способах установки, так как его оголовок не позволит повредить резьбу.
Анкера-шпильки HST-R обладают средней ценой.
Анкер HILTI HSA способен устанавливаться на стандартную и уменьшенную глубину посадки. Анкеры HSA-F обладают небольшой ценой.
Анкера HSA-R имеют большой диапазон цен.
А здесь статья про установку анкерных болтов.
Обзор анкеров hilti
Особенности
Анкеры фирмы Hilti обладают огромным спектром возможностей. Они используются для закрепления массивных поверхностей, обладающих значительной массой. Модели станут лучшим вариантом для монтажа различных основ, в том числе и для газобетона, гипсокартона, кирпичных и бетонных конструкций.
Анкеры этого бренда могут обладать разными техническими характеристиками. Каждый отдельный вид применяется для разных материалов. Образцы могут иметь всевозможные размеры и толщину, поэтому в ассортименте продукции любой пользователь сможет встретить подходящую для него разновидность.
Распорный анкер
Застройщики часто вынуждены использовать именно распорные анкера HILTI. Они необходимы, когда крепеж можно производить при любой форме отверстия, материал не подвержен рассверлению для подгонки под точные параметры проекта. Иногда основа не монолитная, имеет плотную, зернистую структуру, например, цельный камень, особый вид монолитных плит. Для конструкций из данных материалов можно использовать только распорные или химические анкера, но профессионалы больше доверят первому варианту.
Распорный крепеж в момент затягивания имеет свойство расширяться по всей длине, в отличие от анкера-шпильки, создающего клин на предельной глубине крепления.
Распорный анкер не отличается выдерживанием максимальной нагрузки, однако по сравнению с другими крепежными элементами прост в установке и способен быстро извлекаться из конструкции, если появляется необходимость.
Распорные анкера применяются в различных сферах:
Основой для крепления специалисты рекомендуют выбирать бетонные и каменные плиты. Среди их обязательных свойств на первом месте стоит максимально возможная степень адгезии, применение компонентов в составе, способствующих качественному сцеплению, а на втором отмечают высокие прочностные характеристики. Значительные трещины в материале допускать нежелательно, так как они делают анкер непрочным и снижают максимально допустимую нагрузку на него примерно в два раза.
Распорные анкера отличаются устойчивостью к негативным механическим и химическим воздействиям. Все элементы конструкции крепежа изготавливаются из высококачественных материалов. Болты и распорные части производят из ударостойких сплавов, которые не разрушаются под действием влаги, химических факторов и других воздействий.
Распорные анкера разрешены в использовании вместе с химическими составами, необходимыми для создания комбинированных креплений в материалах, имеющих трещины и зазоры.
Анкерный болт: размеры и другие технические характеристики рассмотрены в данной статье.
А здесь статья, в которой говорится о клиновом анкере.
Преимущества и недостатки
Анкерные болты, произведенные фирмой Hilti, обладают целым рядом важных существенных преимуществ.
Но у продукции данной компании-производителя имеются и некоторые недостатки. Так, многие выделяют слишком высокую стоимость этих анкеров. В первую очередь, это касается химических капсул с клеем. Но при этом также можно сказать, что качество соединений, созданных при их помощи, будет полностью соответствовать цене изделия.
Также в качестве недостатка можно выделить слишком большую продолжительность затвердевания. Этот минус касается химических образцов. Чтобы они смогли полностью стать твердыми, иногда требуется слишком много времени, что приводит к значительным временным затратам при монтаже.
Размеры анкерных болтов для бетона
Обычно основные указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.
Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.
Разновидности анкеров и их особенности
В настоящее время компания Хилти выпускает несколько видов анкеров:

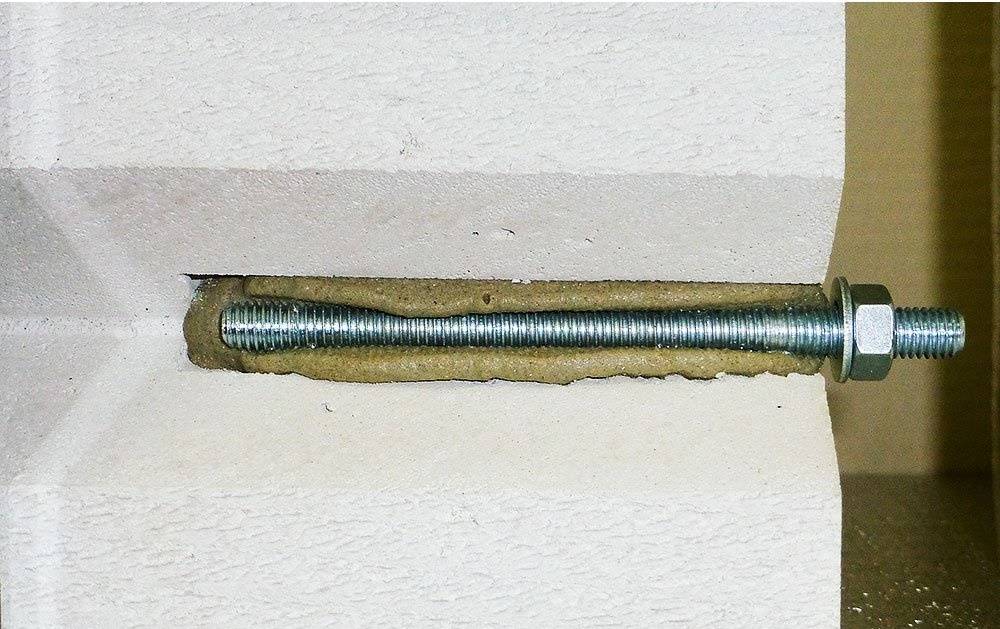

Химические анкеры
Химический анкер – это специальный дюбель, который оснащен клеевым составом для фиксации в таких материалах, как:
Благодаря своим особенностям крепление к пористым основаниям получается высокопрочным и максимально надежным. Однако замена такого крепежного элемента при необходимости будет достаточно сложной, так как придется несколько разрушить основание.
В настоящее время химические анкеры выпускаются двух видов:
Капсульный химический анкер
При помощи анкерной капсулы можно закрепить только один крепежный элемент.

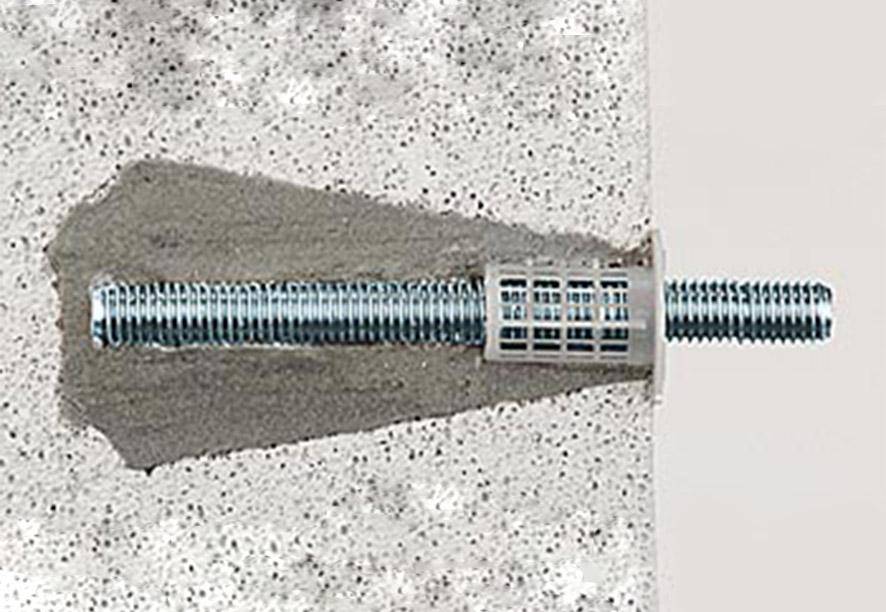

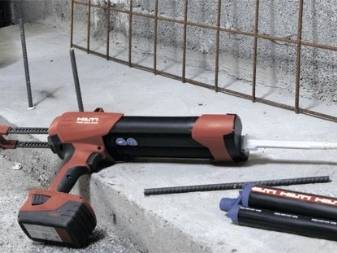

Химический анкер инъекционного типа
При помощи инъекционных анкеров можно закреплять одновременно несколько крепежных элементов.
Распорные анкеры
В отличие от химического анкера распорный анкер является более стандартным крепежным элементом. По мере затягивания резьбовой шпильки распорная часть анкера увеличивается по всей длине, что позволяет создать прочные крепления даже для массивных конструкций.
Стандартный анкер для крепления тяжелых конструкций
В зависимости от вида основания, к которому необходимо присоединить дополнительные элементы, различают следующие виды анкеров:
В отличие от химических крепежных элементов распорные анкеры можно заменить без разрушения части основания.
Забивные анкеры
Последний вид – забивные анкеры отличаются простотой монтажа. Такие крепежные элементы предназначаются для фиксации обшивки (гипсокартона, стеновых панелей и так далее), изоляционных материалов или малой нагрузки (конструкций с небольшим весом).
Они могут быть изготовлены:
из металла. Отличаются большей прочностью, но вместе с тем и большей стоимостью;
Забивной анкер, изготовленный из металла
из пластика. Предназначаются для крепления конструкций с малым весом.
Забивные анкеры, изготовленные из пластика
Особенности монтажа анкеров для бетона
На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:
Последовательность монтажных операций (нажмите для увеличения)
Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:
Схемы установки механических анкеров
Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:
Расчет нагрузки в зависимости от параметров анкера
Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:
Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором
Использование
Чтобы анкерные крепежи смогли обеспечивать максимально прочное и надежное соединение материала, следует придерживаться некоторых важных правил установки. Для каждой отдельной модели применяется своя технология монтажа. Если вы планируете работать с основами, обладающими пористыми структурами, то тогда монтаж стоит начинать с заправки сетчатой гильзы в просверленном заранее углублении. Сверление при этом рекомендуется проводить при помощи алмазного наконечника. Это позволит сделать поверхность после обработки гладкой и ровной.
Затем следует нанести на поверхность гильзы немного связующего состава. При этом отверстие должно быть заполнено на 2/3. Оно слегка вдавливается вместе с проворачиванием резьбовой шпильки (далее к ней будет прикручиваться необходимый элемент). После застывания вещества состав обеспечит прочное соединение.
Все отверстия, в которые будут вставлять фиксаторы, предварительно тщательно очищаются от разного мусора. Поверхность должна быть абсолютно чистой. После этого углубление также нужно продуть сжатым воздухом, для этого можно воспользоваться специальным насосом.
Если вы используете химическую капсулу для соединения, то тогда ее нужно поместить в сделанное заранее углубление. Одна емкость предназначена для крепления только одной детали.
На капсулу резко надавливают специальной шпилькой, после чего из емкости начнет выливаться отвердитель. Он вступит в химическую реакцию с самим клеевым составом. Чтобы расходование вещества в картридже было более экономным, можно воспользоваться калькулятором требуемого количества инжекционной массы. Это позволяет немного сократить расходы для установки.
Обзор модели Hilti HFX в видео.
Советы по выбору
Покупая анкеры, следует брать во внимание некоторые важные критерии выбора. Так, необходимо учитывать, для какого материала предназначаются выбранные модели
Для соединения газобетона, бетона, кирпичной кладки предпочтение лучше отдать прочным механическим образцам, способным выдерживать значительные нагрузки. Такие элементы позволят сделать закрепление достаточно прочным. Для менее тяжелых и крупных элементов можно воспользоваться различными видами химических жидких анкеров.
Приобретая анкерные болты, лучше просмотреть материал, из которого они изготовлены. Оптимальным вариантом станет сталь (углеродистая или легированная). Детали из такого металла обладают высоким уровнем прочности, устойчивости к химическим и механическим воздействиям.
Проверьте покрытие каждого анкера. Традиционно их покрывают специальным цинковым составом. Если крепеж будет выпущен без защитного материала, то тогда он может быстро потерять все свои важные свойства, покрыться слоем коррозии, что приведет в дальнейшем к разрушению сделанного соединения. Перед покупкой сделайте расшифровку маркировки анкеров.
Механические анкерные болты для бетона
Забивные
Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.
Разновидности и порядок монтажа забивного анкера
Распорные
На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.
Распорный анкер HILTI HSL-3
В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.
Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

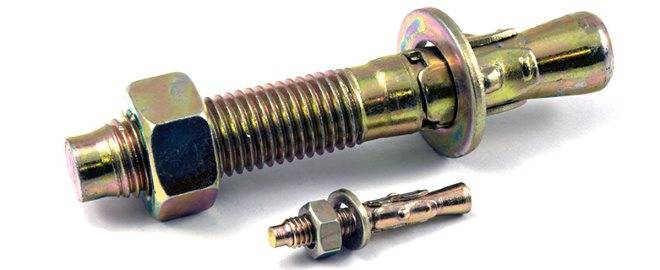

Клиновые
Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.
При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку
Установка в бетоне другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

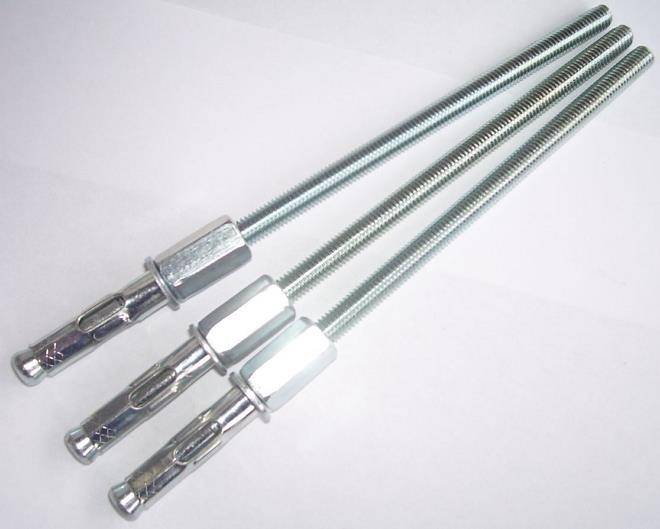

Стержневой анкер для регулируемого пола
Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.
Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью
При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ
