Автоматический воздухоспускной клапан для чего

Автоматический воздухоотводчик, — как работает, почему течет

Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…

Зачем нужен воздухоотводчик

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.

Или воздушная пробка остановит движение теплоносителя полностью.
Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.

Откуда в отоплении воздух и как он удаляется

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.

Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.

Конструкция автоматического воздухоотводчика

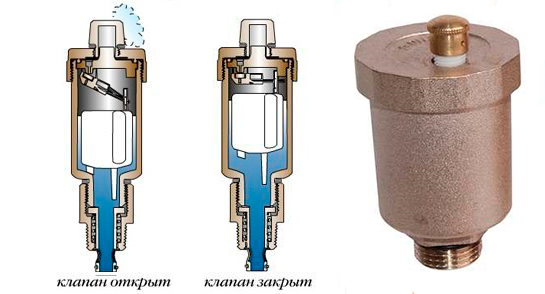

В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, — выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.

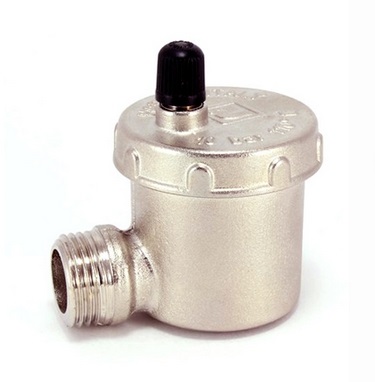

Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.

В каких местах находятся

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха.
Они устанавливаются в торце каждого радиатора.

Где располагать — точки автоматического стравливания воздуха

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского.
При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.
В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.

Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления.
Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук.

Как устанавливать

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана — строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы — 1/2 дюйма.

В полипропиленовых трубопроводах впаивается свой тройник с металлической резьбой.
Гребенка группы безопасности предусматривает свой отвод.
Но воздухоотводчик течет, — как же его разбирать, не спуская теплоноситель с системы?

Применение отсечных клапанов

Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.

Достаточно установить под прибор отсечной клапан.
Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.
Рекомендуется не экономить и применять отсечные клапана.

Источник

Как выбрать и где установить клапан сброса воздуха

По трубопроводам и приборам водяного отопления всегда путешествует воздух в разном количестве. Он остается в магистралях при заполнении системы, проникает сквозь стенки полимерных труб и выделяется из теплоносителя (вода содержит кислород в растворенном виде). Удаление образующихся пузырей – задача, которую решает важный элемент схемы — воздухоотводчик. Дальше мы рассмотрим типы клапанов для сброса воздуха и поясним, где их нужно устанавливать.

Разновидности воздушных клапанов

Пузырьки воздуха, содержащиеся в теплоносителе, имеют свойство скапливаться в определенных местах отопительной сети и внутри радиаторов. Образовавшийся пузырь продолжает подпитываться новыми порциями кислорода и перерастает в воздушную пробку, блокирующую движение нагретой воды на данном участке. В результате близлежащие батареи либо секции радиатора остывают.

Для спуска воздуха из системы отопления применяется 2 вида клапанов:

Историческая справка. Во времена СССР подобные воздухоотделители не использовались. В частных домах эксплуатировались схемы открытого типа, где воздух уходил через расширительный бак. Централизованные тепловые сети многоквартирных домов оснащались воздухосборниками и спускными кранами, устанавливаемыми в высших точках, а иногда – в батареях.

Как работает спускной кран

Устройство показанного на чертеже вентиля Маевского понять несложно. В торце латунного корпуса с наружным резьбовым присоединением ½” (Ду 15) либо ¾” (Ду 20) проделано отверстие Ø2 мм, чье сечение перекрывает винт с конусным наконечником. Сбоку в корпусе проделано отверстие малого диаметра, предназначенное для выпуска воздуха.

Чертеж винтового крана Маевского в разрезе

Примечание. Модернизированный воздуховыпускной клапан снабжается поворотной пластиковой вставкой, внутри которой выполнен отводной канал. Удобство в том, что положение сбросного отверстия можно регулировать поворотом пластмассовой шайбы.

Механический «воздушник» работает следующим образом:

Воздушный кран Маевского с ручным приводом – безотказное средство для спуска газов из трубопроводов и радиаторов отопления. Секрет надежности – отсутствие движущихся деталей, могущих засориться, износиться либо заржаветь. Как правило, вентиль используется в качестве радиаторного воздухоотводчика.

Ручные воздушные клапаны отопления делятся на разновидности по способу откручивания винта:

Что такое кран Маевского и как он функционирует, наглядно показано на видео от мастера – сантехника:

Принцип работы автоматического воздухоотводчика

Нетрудно догадаться, что клапан сброса воздуха данного типа действует без вмешательства человека. Элемент представляет собой вертикальный бочонок из латуни с резьбовым присоединением G ½ “ (DN 15), куда помещен пластмассовый поплавок. Последний связан рычагом с подпружиненным клапаном для сброса воздуха, вмонтированным в крышку.

Для справки. Автоматизированные воздухоотводчики (в просторечии – автовоздушники, спускники или сбросники) выпускаются с двумя видами присоединительной наружной резьбы — ½ “ и 3/8 “. Но на постсоветском пространстве обычно используются изделия с полудюймовой резьбой, 3/8 встречается крайне редко.

Принцип действия автоматического воздухоотводчика следующий:

При заполнении трубопроводной сети теплоносителем удаление воздуха происходит непрерывно, пока поплавок лежит на дне резервуара. Как только вода наполнит камеру, пружина перекроет клапан и стравливание прекратится. Заметьте, что часть воздушной смеси останется внутри корпуса под самой крышкой, что никак не скажется на нормальной работе отопления.

По исполнению воздухоотводчики – автоматы бывают с прямым и угловым присоединением. Одни производители выводят сброс вертикально вверх, другие – в сторону, из бокового «носика» с жиклером. С точки зрения рядового домовладельца, эти различия большого значения не имеют, а вот мастеру – сантехнику скажут о многом.

Пример. Практика показывает, что автоматический клапан с боковым выходом работает надежнее, чем с вертикальным выпуском. И наоборот, изделие с угловым штуцером хуже собирает воздушные пузырьки, чем конструкция с нижним прямым подключением.

Устройство автоматических воздухоотводчиков постоянно совершенствуется. Ведущие производители деталей отопительных систем наделяют свои изделия дополнительными функциями:

Воздушные клапаны, выполненные в виде радиаторных заглушек

Лирическое отступление. Домовладельцы и некоторые «специалисты» по незнанию обзывают поплавковый воздухоотводчик автоматическим краном Маевского, что в корне неправильно. Изобретатель Маевский в 30-х годах прошлого столетия предложил конструкцию ручного крана, но к «автомату» он отношения не имеет.

Где ставятся клапаны спуска воздуха

В любой системе водяного отопления есть места, где установка воздухоотводчиков обязательна. Если говорить о кранах Маевского, то их нужно ставить на все батареи, дабы стравливать собирающийся воздух. Точное место – в пробке верхнего угла, отдаленного от точки подключения подающей магистрали к прибору. Воздушный пузырь образуется именно там.

Если котел оборудован встроенным воздухоотводчиком, то на подаче его ставить не нужно

Автоматический воздушный клапан необходимо устанавливать строго вертикально в следующих точках сети отопления:

Когда высшей точкой сети является труба или компенсатор, на него монтируется клапан

Совет. Никогда не врезайте кран Маевского напрямую в трубопровод, поскольку пузырьки пройдут мимо него вместе с потоком теплоносителя и клапан окажется бесполезным. Для правильной работы ручному «спускнику» нужна камера для сбора воздуха (у «автомата» есть собственная). Сделайте врезку в магистраль вертикальной трубой, которая послужит воздухосборником, а сверху установите кран.

Если при заполнении тепловой сети водой вы не желаете бегать между радиаторами с отверткой, поставьте вместо вентилей Маевского автоматические угловые воздухоотводчики. Данный вариант подойдет и жильцам квартир, обогреваемых централизованно: в чугунных батареях частенько возникают воздушные пробки, а удалить их оттуда нет возможности.

Еще совет. Чтобы колба углового воздухосбрасывателя не торчала на виду и не цеплялась за шторы, возьмите мини-модель клапана, встроенного в радиаторную крышку.

Вместо заключения – советы по выбору

Первая и главная рекомендация – не покупать автоматические «воздушники» китайского производства. Последствия подобной экономии хорошо известны мастерам по отоплению:

С кранами Маевского ситуация не столь плачевна по одной причине – там нечему ломаться. С другой стороны, изделие не относится к сложному отопительному оборудованию и его цена вполне доступна даже у именитых брендов. Например, производители Icma, Caleffi и Valtec предлагают достойную продукцию средней ценовой категории. Также надежностью славятся «автоматы» от бренда Spirotech, изображенные на картинке.

Теперь дадим ряд советов по выбору клапанов для спуска воздуха:

Здесь применен принцип работы деаэратора — множество элементов, заполняющих камеру, задерживают пузырьки и направляют их в клапан воздухоотводчика

Примечание. В продаже встречается комбинированная запорная арматура и оборудование, оснащенное клапаном сброса. Сюда относятся циркуляционные насосы, балансировочные вентили и разнообразные краны. На подобных изделиях не стоит заострять внимание, лучше купить и установить каждую деталь схемы отдельно.

Поплавковые модели воздухоотводчиков рассчитаны на определенное давление срабатывания и температуру теплоносителя. В качестве примера мы предлагаем рассмотреть таблицу технических характеристик от итальянского бренда Caleffi и убедиться, что для монтажа в частном доме сгодятся 2 варианта – линейка изделий MINICAL и VALCAL (давление эффективного срабатывания – 2.5 и 4 Бар соответственно).

Для установки в квартире, подключенной к централизованному теплоснабжению, следует взять модель ROBOCAL, рассчитанную на работу при давлении 6 Бар. Другие добросовестные производители предоставляют похожие таблицы с характеристиками, по которым вы сможете подобрать автоматический «воздушник».

Источник

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

понедельник, 9 октября 2017 г.

Автоматический клапан спуска воздуха — особенности конструкции и эксплуатация

Обратите внимание! Если воздушная пробка регулярно образуется на одном из участков трубопровода и требуется поднимать давление в системе, чтобы продвинуть ее к воздухоотводчику, рекомендуется смонтировать дополнительный автоматический спускник воздуха на проблемном участке.

Обратите внимание! Рядом с алюминиевой батареей, оснащенной автоматическим клапаном для сброса газов, нельзя курить, зажигать огонь. Устройство выпускает наружу взрывоопасный водород, образовавшийся в ходе химической реакции.

Обратите внимание! Исключением является отводчик воздуха в котельной группе безопасности – между этим блоком и патрубком котла не должно быть запорной арматуры.

Шаг №1: Демонтируем спускник.

Шаг №2: Влагу и остатки уплотнителя удаляем сухой бумажной салфеткой.

Шаг №3: Резьба становится чистой и сухой.

Шаг №4: На наружную резьбу нового клапана по кругу наносим анаэробный герметик

Шаг №5: Монтируем новый клапан, через 10 минут подаем давление.

Источник

Зачем нужен воздушный клапан для отопления – принцип работы, когда необходим клапан сброса воздуха

Влияние воздуха на отопительную систему

Функционирование отопительной системы базируется на циркуляции разогретой воды с отдачей части тепла в батареи для обогрева помещения. Если во внутреннюю часть системы попадает воздух (процесс называется завоздушиванием), происходит нарушение циркуляции теплового носителя.
На завоздушивание система откликается следующим образом:

Основные виды

Воздушные пузырьки, которые содержатся в теплоносителе, начинают скапливаться на определенных участках системы отопления и в батареях. Появившийся пузырь продолжает дополняться новыми порциями воздуха и образует пробку, которая блокирует передвижение теплоносителя в этом месте. Вследствие этого близлежащие радиаторы отопления остывают. Для вывода воздуха используется 2 типа спусковых вентилей:

Ручной кран Маевского

Устройство вентиля Маевского понять очень просто. На окончаниях корпуса с внешним резьбовым присоединением ½″ или ¾″ находится отверстие диаметром 2 мм. Это сечение перекрыто винтом с наконечником в виде конуса. Сбоку крана находится небольшое отверстие, которое предназначено для выпуска воздуха.

Модернизированный клапан для выпуска воздуха имеет поворотную пластиковую втулку, внутри которой находится канал для отвода. Удобство заключается в том, что положение отверстия для сброса можно отрегулировать с помощью разворота пластиковой втулки. Механический клапан для спуска воздуха из системы отопления работает по такому принципу:

В этом видео вы узнаете плюсы и минусы воздушного клапана (воздухоотводчика):

Автоматический воздухоотводчик

Несложно понять, что этот клапан работает без участия человека. Устройство имеет вид вертикального латунного бочонка с резьбовым соединением G ½″, где размещен пластиковый поплавок, который соединен с подпружиненным клапаном для вывода воздушной пробки. Принцип работы автоматического воздушного клапана для отопления следующий:

По своему исполнению автоматические клапаны для сброса воздуха из системы отопления могут быть с угловым и прямым соединением. Одни изготовители делают отверстие сброса сверху, другие — в сторону. Для потребителя эти отличия значительной роли не играют, но вот опытному сантехнику они о многом могут рассказать. Как показала практика, оборудование с боковым сбросом надежней в эксплуатации, чем клапаны с верхним выводом.

Устройство автоматических клапанов все время совершенствуется. Ведущие изготовители наделяют эти элементы различными функциями:

Автоматический воздухоотводчик – принцип работы, обзор:

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.

Устройство

В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

Практически у любой конструкции есть следующие элементы:

Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Как правильно установить воздушный клапан для канализации читайте в статье: здесь

Рекомендации по установке

Вне зависимости от типа автоматического воздухозаборника на отопление, нужно добиваться того, чтобы при монтаже колпачок выпускного отверстия смотрел вверх. Спускные клапаны в системы обычно устанавливаются после шаровых вентилей или отсекающих клапанов. Исключением из правил выступает котельная группа безопасности: вторичная промежуточная арматура в таком случае не используется.

Благодаря отсечному обратному клапану появляется возможность проводить обслуживание или замену воздухоотводчика, без опорожнения всей отопительной системы. Поэтому наличие такого устройства весьма удобно. Для установки автоматического стравливателя подходят только гаечные ключи: они, в отличии от разводных, позволяют дозировать усилия на завинчивание крепления. Во время монтажных работ прибор не рекомендуется держать за корпус, во избежание его поломок. Для этих целей в конструкции предусмотрен шестигранник внизу цилиндрической камеры.

Причины появления воздуха

Логично звучит вопрос: каким образом оказывается воздух в системе отопления, если она полностью герметичная?

Причин этого явления может быть множество:

Приведенные выше факторы не исчерпывают причины, которые вызывают завоздушивание системы отопления, однако являются наиболее распространенными.

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Воздухоотводчики для систем отопления бывают трех типов:

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Принцип работы ручного воздухоотводчика следующий:

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

Виды автоматических воздухоотводчиков

Автоматические воздухоотводчики выпускаются следующих видов:

Прямые, с которыми мы познакомились на самых первых картинках, покажу их еще раз:

Угловые, которые часто ставят на радиаторы взамен крана Маевского:

Радиаторные, имеющие такую же резьбу, как у радиаторных пробок:

Как известно, краны Маевского предназначены для стравливания воздуха из системы через радиатор. Такое стравливание выполняется вручную, по мере образования в радиаторе воздушной пробки, что легко определить, потрогав радиатор рукой… Установка же радиаторного воздухоотводчика освобождает от такой работы, т. к. воздух будет удаляться автоматически.

Однако, каким бы ни был воздухоотводчик внешне, работают они по одному принципу.

Назначение и виды воздухоотводчиков

Воздухоотводчики применяются для удаления скопившегося воздуха из системы отопления. Разделяются на ручные, открываемые обслуживающим персоналом и автоматические, не требующие участие человека.
Простейшим устройством является кран. Более сложное устройство – воздухосборник. Современные устройства – автоматический воздушный клапан для отопления. В отдельных элементах системы отопления применяются специальные устройства. Самое распространенное — «кран Маевского».

Ручные воздухоотводчики

При заполнении системы отопления, теплоноситель, поступая под давлением, должен вытеснить весь газ. Для этого, в самой верхней точке системы, устанавливается кран для стравливания воздуха из отопительной системы. Чтобы заполнение произошло относительно в короткие сроки, пропускная способность крана должна обеспечить свободный выход. Поэтому устанавливают краны диаметром не менее 15 мм, а иногда и больше. После заполнения системы кран перекрывается.

В первые дни работы отопления газы очень активно выделяются из теплоносителя и накапливаются. Поэтому обслуживающий персонал ежедневно, а иногда и 2 раза в день, обходит все краны для спуска воздуха и производит его выпуск. Для этого требуется много слесарей и времени.

Для уменьшения трудозатрат стали устанавливать небольшие резервуары для сбора воздуха, которые так и назывались – воздухосборники. Теперь обход можно было выполнять намного реже, но все равно он требовался.

В современных домах все чаще применяется поквартирная разводка отопления с нижним расположением трубопровода. Применение такой системы отопления дает ряд преимуществ: экономию материалов при монтаже, поквартирный учет тепла, поквартирное регулирование температуры, вплоть до полного отключения, улучшает дизайн помещения. Но возникают и некоторые проблемы. При заполнении такой системы отопления, воздух, находящийся в батареях, невозможно вытеснить из нее. Поскольку отопительный прибор находится выше трубопровода.

Схемы однотрубной системы отопления в частном доме Однотрубная система отопления частного дома с нижней разводкой: схема
Уют в доме – это не только красивая обстановка, правильно подобранные предметы интерьера, но и тепло, особенно в зимние холода. Обогрев должен обеспечиваться постоянно, что создает комфортную…

Поэтому для спуска воздуха, все современные отопительные приборы комплектуются воздухоотводным клапаном для удаления газов, небольшого размера, его название «кран Маевского». По фамилии изобретателя этого крана. Открываются и закрываются эти краны только вручную. Принцип устройства прост. В пробку вворачивается винт, заостренный в конце на конус. При двух, трех оборотах, конус отходит от отверстия и медленно выпускает воздух. При появлении капель воды винт вворачивается назад и перекрывает отверстие.

Автоматические воздухоотводчики

В наше время все производственные процессы стремятся автоматизировать для сокращения затрат и повышения качества. И вместо воздухосборников придумали автоматический воздухоотводный клапан. Который самостоятельно спустит воздух из системы отопления.

Устройство автоматического воздушного клапана на отопление напоминает поплавок в карбюраторе автомобиля. При накапливании воздуха поплавок опускается. Игла, закрепленная на оси поплавка, открывает отверстие, через которое газы выходят наружу. Вода, заполняя поплавковую камеру, поднимает поплавок, и игла перекрывает отверстие.
Некоторые автоматические воздушные клапаны имеют более сложное устройство, но принцип используется тот же. Для проверки работоспособности клапана на многих устанавливается кнопка со штоком, которой можно вручную опустить поплавок и проверить наличие воздуха. Заодно оторвать острие иглы от седла отверстия, если произошло залипание, за счет отложения солей, присутствующих в составе воды.
