Делаем оригинальный поднос из капа. Часть вторая: фрезерные работы
В начале этой части мастер-класса хочу сказать большое спасибо всем, кто написал свои коментарии к первой части >>
Не буду спорить по капу и сувели — это не тема моего мастер-класса. Давайте, чтобы не вызывать лишние дисскурсии, в дальнейшем я буду называть взятый мною для работы материал наростом ( ясно ведь, что кап — нарост, сувель — нарост и с этим определением, думаю, спорить никто не будет).
Я просто продолжу описание своей работы.
Материал заготовки имеет очень большую твердость, все-таки это нарост на лиственнице сибирской, которая сама по себе очень плотный материал, а нарост имеет еще большую плотность, чем само дерево. Поэтому для дальнейшей работы приходится воспользоваться фрезером.
Любой поднос имеет по периметру бортик той или иной высоты. В нашем случае обработанная заготовка имет толщину 25 мм.
При изготовлении подноса, из моего опыта работы, для такой толщины заготовки в целом, дно достаточно сделать толщиной 10 мм, тогда высота бортика подноса у нас получается 15 мм. Это и будет глубина выборки фрезером нашей заготовки.
Чтобы сделать бортик, нужно для фрезера применить специальную насадку.
Она позволит четко очертить контуры нашего бортика.
Отмеряем от края заготовки 18 мм.
Устанавливаем на фрезер наше приспособление.
Подгоняем к нашей риске на заготовке фрезу.
Закрепляем барашками нужный нам размер. И закрепив надежно струбциной нашу заготовку к верстаку, включаем фрезер, плавно продвигая его вперед по нашей заготовке сразу же выбирая на глубину 15 мм.
Думаю, понятно, что заготовку нужно несколько раз переставлять, чтобы пройтись фрезером по всему периметру.
В месте сложного изгиба наше приспособление нам не поможет.
Поэтому в этом месте придется начертить линию, равноудаленную от края на 18 мм.
И убрав наше приспособление, довершить работу по выборке.
Далее необходимо расширить нашу выборку по периметру, чтобы в дальнейшем продолжать работу фрезой большего диаметра.
Я взял фрезу 30 мм.
И с ее помощью завершил выборку.
Особую осторожность нужно проявить в самом конце. Фреза большого диаметра может вырвать часть древесины, повредив дно подноса, поэтому здесь выборку рекомендую производить по глубине в два, а лучше в три приема.
Оформить бортик можно с помощью полукруглой фрезы.
С ее помощью проходим по контуру бортика изнутри
Для оформления низа подноса я взял красивую фигурную фрезу.
Вот итог работы с ее помощью.
На этом фрезерные работы завершены. А наш поднос принимает вот такой, пока еще не законченный вид.
Понятно, что на этом я заканчиваю вторую часть мастер-класса.
Фрезы с подшипником
Фильтр
Фреза ЗУБР Ф 50.8мм S 8мм I 54мм (28757-50.8-3)
горизонтально-пазовая d= 50.8мм высота-3мм хв.-8мм d-22мм профессионал
Фреза FIT (3606-082016) Ф 8 S8мм I 60мм
для выборки заподлицо с верхним подшипником DxHxL=16х20х60мм
Фреза ЗУБР Ф 41мм S 12мм I 19мм (28732-41)
комбинированная пазо-шиповая d= 41мм дл.-19мм хв.-12мм d-22мм
Фреза ЗУБР Ф 16мм S 8мм I 25.4мм (28756-15.8-26)
пазовая прямая с верхним подшипником d= 16мм дл.-25.4мм хв.-8мм d-15.8мм
Фреза ЗУБР Ф 28.6мм S 8мм I 12.2мм (28700-28.6)
кромочная калевочная №1 d= 28.6мм дл.-12.2мм рад.-7.95мм хв.-8мм d-9.5мм
Фреза ЗУБР Ф 25.4мм S 8мм I 13мм (28758-25.4)
фальцевая d= 25.4мм рабочая длина-13мм хв.-8мм d-12.7мм профессионал
Фреза FIT (3604-082513) Ф 8 S8мм I 67.5мм
для выборки заподлицо с нижним подшипником DxHxL=13х25х67,5мм
Фреза ЗУБР Ф 50.8мм S 8мм I 53мм (28757-50.8-2)
горизонтально-пазовая d= 50.8мм высота-2мм хв.-8мм d-22мм профессионал
Фреза ЭНКОР Ф 16мм S 8мм I 26мм (46182)
кромочная прямая ф16х26мм хв 8мм
Фреза CMT 938.167.11
внутр.радиус R=2 нижн. подш.картридж S=8 D=16.7 R=2
Фреза BOSCH Ф 9.5мм S 8мм I 25мм (2608628346)
для выборки заподлицо, 9.5/25мм, Ф8мм, 1
Фреза FIT (3606-083016) Ф 8 S8мм I 70мм
для выборки заподлицо с верхним подшипником DxHxL=16х30х70мм
Фреза ЗУБР Ф 22.2мм S 8мм I 9.4мм (28701-22.2)
кромочная калевочная №1 d= 22.2мм дл.-9.4мм рад.-4.8мм хв.-8мм d-12.7мм
Набор фрез АТАКА S12мм (671300)
VRMB06-A для выборки четверти 7шт.
Фреза FIT (3618-083025) Ф 8 S8мм I 74.4мм
Фреза КРАТОН Ф 42мм S 12мм (PROFESSIONAL 1 09 06 009)
шиповая наборная с подшипником O42мм
Фреза ЗУБР Ф 50.8мм S 8мм I 55мм (28757-50.8-4)
горизонтально-пазовая d= 50.8мм высота-4мм хв.-8мм d-22мм профессионал
Фреза FIT (3606-082519) Ф 8 S8мм I 66мм
для выборки заподлицо с верхним подшипником DxHxL=19х25х66мм
Фреза ЗУБР Ф 63.5мм S 12мм I 32мм (28701-63.5)
кромочная калевочная №1 d= 63.5мм дл.-32мм рад.-25мм хв.-12мм d-12.7мм
Фреза ЗУБР Ф 38.1мм S 8мм I 17мм (28701-38.1)
кромочная калевочная №1 d= 38.1мм дл.-17мм рад.-12.7мм хв.-8мм d-12.7мм
Фреза CMT Ф 16мм S 8мм I 19мм (901.1619B)
pro пазовая дверные петли бреющий угол верх. подш. s8 d16 i19 l54
Фреза ЭНКОР Ф 12.7мм S 12мм I 51мм (10525)
кромочная прямая ф12.7х51мм хв12мм
Фреза ЗУБР Ф 25.4мм S 8мм I 10мм (28702-25.4)
кромочная галтельная №2 d= 25.4мм дл.-10мм рад.-6.3мм хв.-8мм d-12.7мм
Фреза FIT (3610-082040) Ф 8 S8мм I 75мм
кромочная пазо-шиповая DxHxL=40х20х75мм
Фреза BOSCH Ф 12мм S 8мм I 19мм (2608628344)
карнизная, 12/19мм, диам.хв.8мм, 1шт.
Фреза ЗУБР Ф 12.7мм S 12мм I 50.8мм (28727-12.7-50.8)
кромочная с нижним подшипником d= 12.7мм дл.-50.8мм хв.-12мм d-12.7мм
Фреза ЗУБР Ф 19мм S 12мм I 38мм (28756-19-38-12)
пазовая прямая с верхним подшипником d= 19мм дл.-38мм хв.-12мм d-19мм
Фреза ЗУБР Ф 28.6мм S 12мм I 38мм (28756-28.6-38-12)
пазовая прямая с верхним подшипн. d= 28.6мм дл.-38мм хв.-12мм d-28.6мм
Фреза ЗУБР Ф 44.5мм S 8мм I 21мм (28711-44.5)
кромочная калевочная(фасочная) №9 d= 44.5мм дл.-21мм 45гр. хв.-8мм d-12.7мм
Фреза ЗУБР Ф 35мм S 8мм I 17.5мм (28703-35)
кромочная калевочная №3 d= 35мм дл.-15мм рад.-5.5мм хв.-8мм d-12.7мм
Бесплатно по России
Возникли проблемы с подключением к серверу.
Проверьте соединение с интернетом и повторите запрос или обновите страницу
Работаем по всей России
Работаем по всему Казахстану
Работаем по всей Беларуси
Найдите свой город:
При смене города произошла ошибка.
Магазины «220 Вольт» находятся в 150 городах по всей России.
Менажницы
Сегодня делаем менажницы.
Итак, имеем три заготовки. Акация, дуб, ясень.

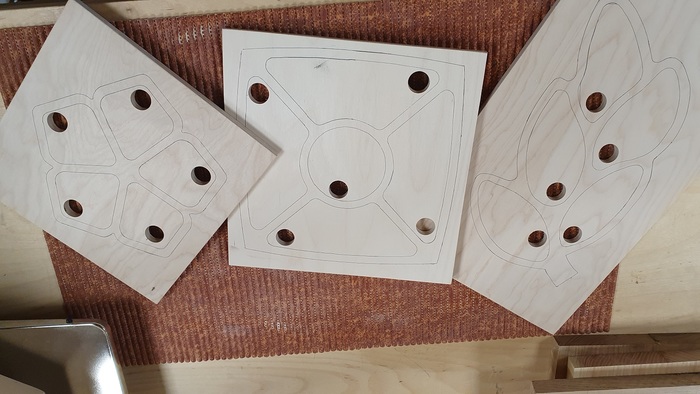

Посмотрел на Яндексе картинки, выбрал три штуки. Нарисовал/начертил шаблоны из бумаги (дочка помогла нарисовать «ветку»)

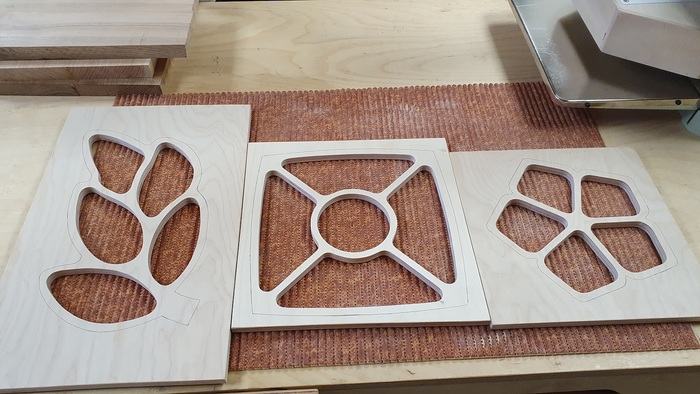

Из фанеры 12 мм делаем шаблоны

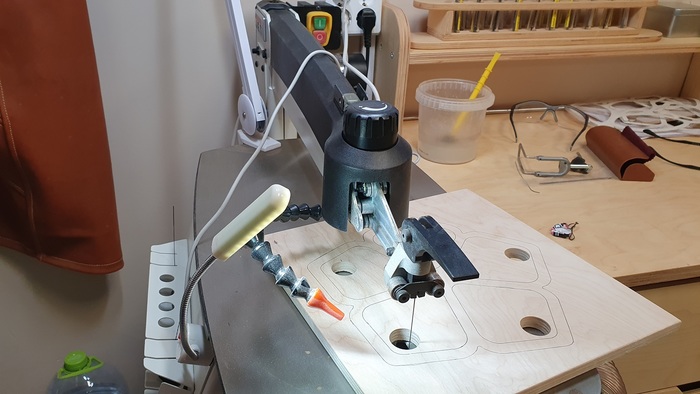

Выпиливаем на лобзиковом станке. Кто-то назвал его «скорпионом» 🙂

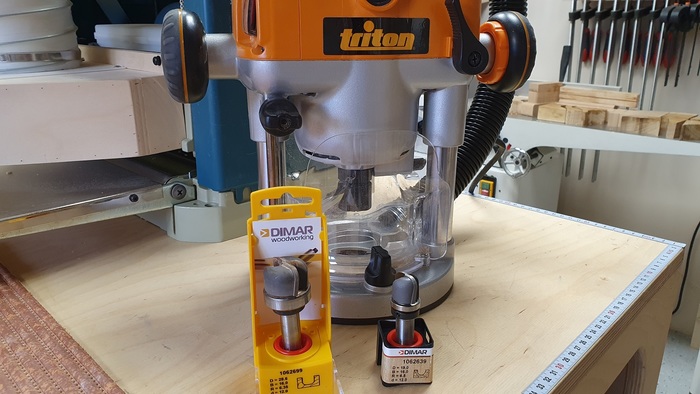

Далее будем использовать вот такие фрезы.

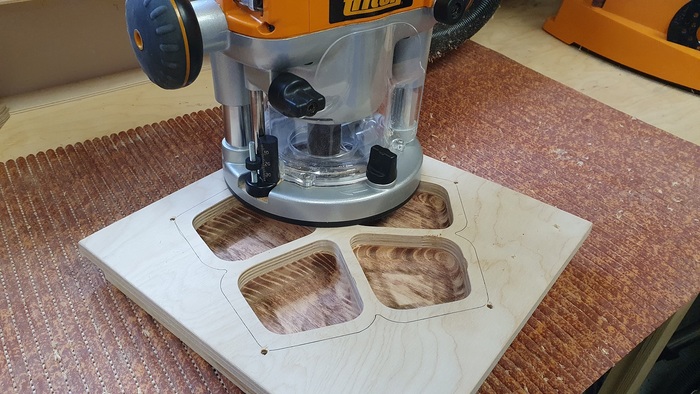

Фрезеруем. Как ни подбирал оптимальную скорость, все равно много прижигов.
Попутно думаю, чем же шлифовать потом эти прижиги.

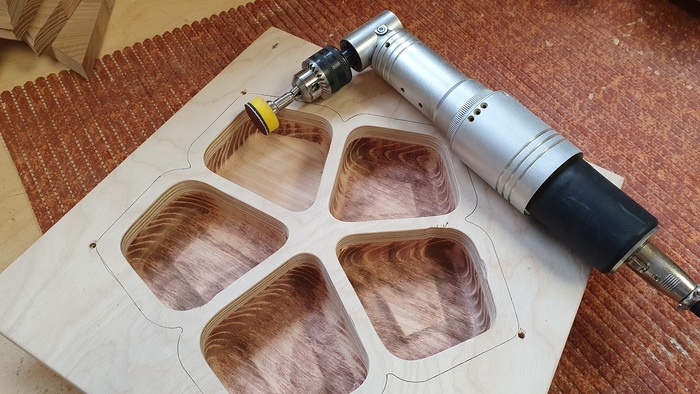

Вспомнил, что у меня есть бормашина Профиль с угловой насадкой.

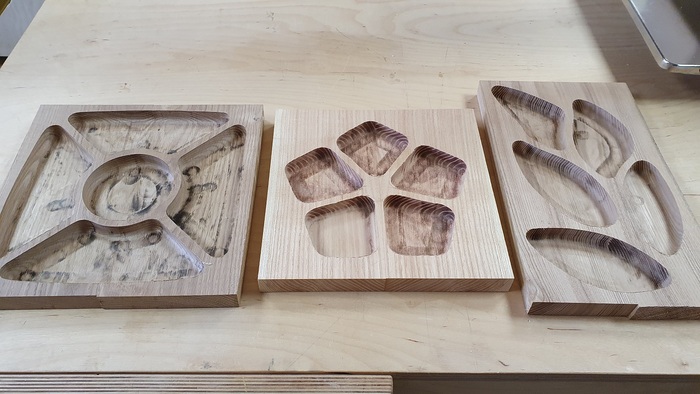

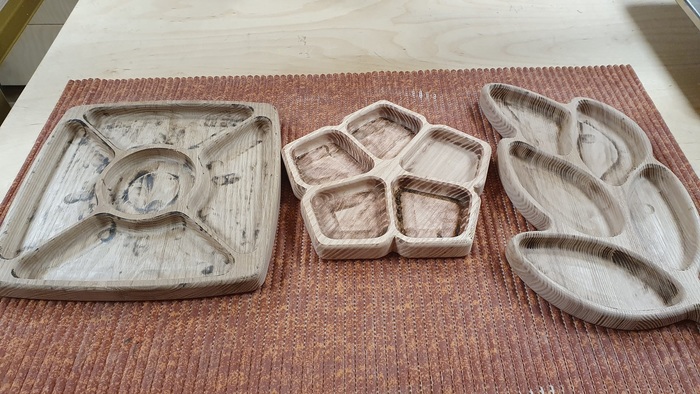

Закончил фрезеровать. Имеем такие деревяхи.

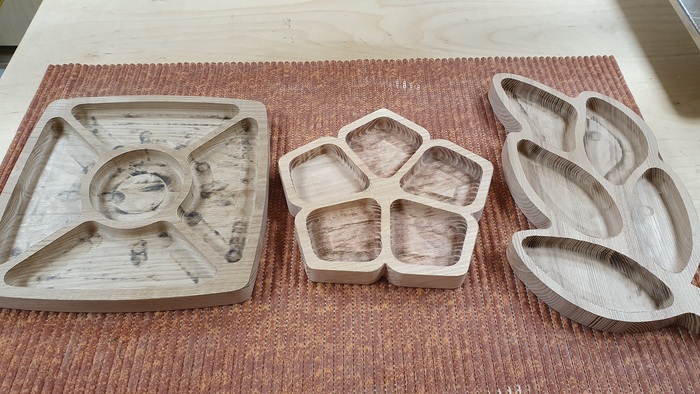

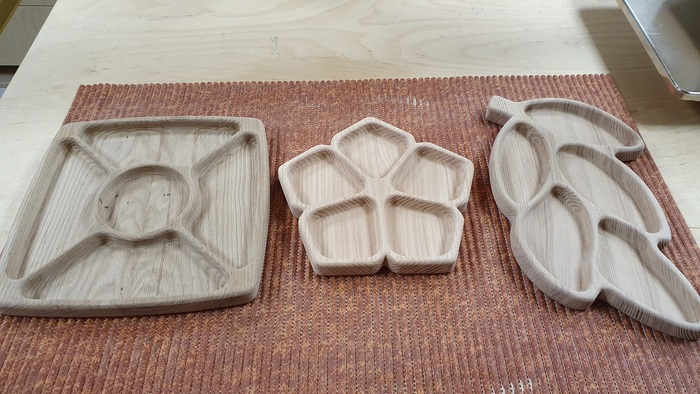

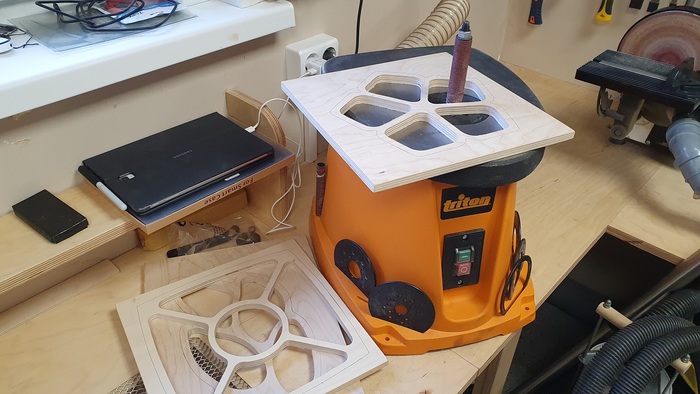

На ленточке опилил края, отшлифовал.

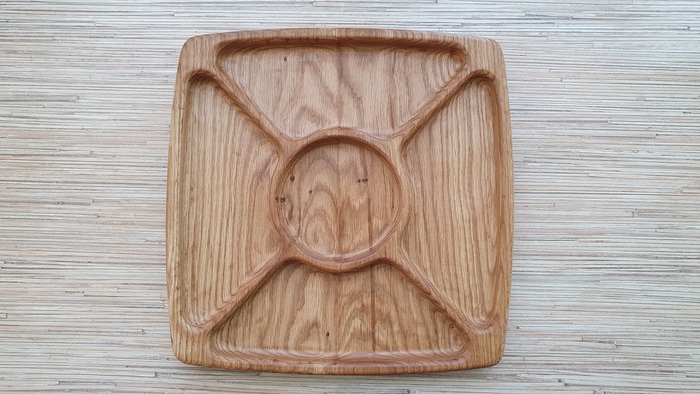

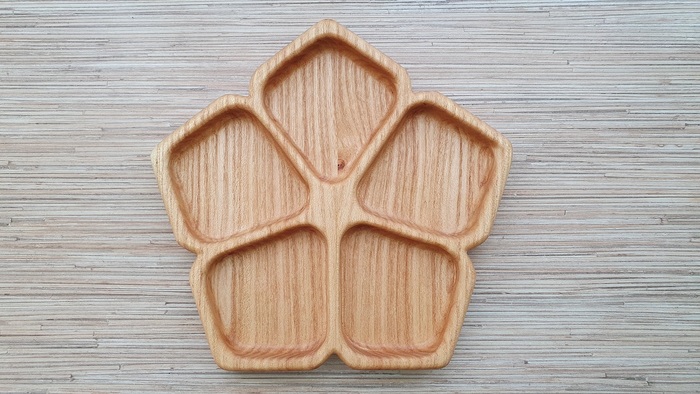

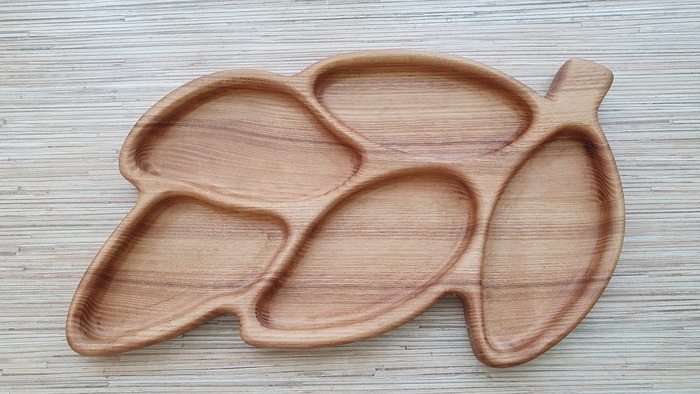

На шлифовку потратил почти целый день. Результат:
Вся работа (за исключением рисования шаблонов) заняла 2 полных дня.
Спасибо всем моим подписчикам за внимание и комментарии.
Вот теперь и я хочу менажницу
Она не у хирургов-ортопедов ли украдена, судя по её металлической брутальности?
Ничего не могу сказать по поводу трудоёмкости, качества и прочего, я не спец в этом.
Например, соленые огрурчики, гренки, сыр не кубиками, в такие мелкие штучки не уложишь. Приходится их в отдельных емкостях подавать. А тогда на остальные отделения не хватает продуктов.
В итоге все раскладываю по разным блюдечкам-мисочкам, а менажницы стоят без дела. 🙁
При всем уважении к вашему труду, я не могу выразить, насколько бесполезная эта тяжёлая хрень из дерева
ООчень красиво,а толщина готового изделия сколько?
а сколько стоят сами заготовки? где их выгодно покупать? если смотреть в магазинах для творчества, то одна только заготовка будет стоить 1.5-2к рублей.
Хи, менее интересно стало читать после слов о лобзиковом станке и вот такие фрезы) но фз, может у бати в гараже что то такое есть
Посмотрел весь пост чтобы в конце концов узнать, что же такое менажницы. И всё равно пришлось гуглить(
Двуспальная кровать своими руками
Добрый день, уважаемые пикабушники.
Как-то давно обещал выложить пост как я делал свою первую в жизни кровать. Но, к сожалению, во время переезда телефон был пробит тяжелым тупым предметом, и все фотки погибли смертью храбрых.
В новую квартиру нужна тоже кровать. Жена сказала, что предыдущая ее полностью устраивала, только бортики для сидения оказались не практичной вещью. Разве что ребенку было по кайфу катать машинки.
Рисуем свои хотелки в скетчапе. Размер матраса 160х200.
Как обычно у меня, кровать сделана из доступных материалов из ближайших сетевых строительных магазинов. Из инструмента: дисковая ручная пила, орбитальная шлифовальная машинка, фрезер, шуруповерт и россыпь струбцин и прочей мелочевки.
Чуть о конструкции: проверенное временем решение: чаша под матрас врезается в ножки. Ламели опираются по краям на бруски, которые прикручены к длинным сторонам чаши; и центральную балку, которая опирается на поперечины, передающие нагрузку на ножки кровати.
Сзади у изголовья поддержка, которая выполняет 2 функции: дает жесткости изголовью и делает отступ кровати от стены на толщину плинтуса. В противном случае пришлось бы подпиливать ножки кровати, или смириться, что они не доходит до стены.
Приступим. Напиливаем на даче все доски по чертежу. Проходим фрезером, чтобы сделать закругленные края чаши и изголовья. В остальных местах снимаем фаски, чтобы не посадить занозы и было приятно брать руками. Всё нашлифовываем до 120зерна, внешние части до 320.
В предыдущих постах мне рекомендовали купить фрезер и делать врезки им.
Изголовье буду сажать на шканты 8*40. Насверливаю отверстия в вертикальных ламелях, а потом их присаживаю с помощью центровых кернов.
В ножках сверлю отверстия под мебельные болты с круглой шляпкой (обожаю их, вот такая вот слабость). Но если в первой кровати выход болта торчал из ножки и в принципе ни кому не мешал, только портил эстетику, то теперь под них насверлено глухое отверстие и спрятал в нем самоконтрящуюся гайку с шайбой. Потом забил-вклеил туда деревянный чопик и спилил в уровень с ножкой.
Скрепляем брусок со стенкой с помощью саморезов 6х50, чтобы выдержать мою с женой тушку, прыгающих детей и прочие нагрузки. Скручиваем переднюю и заднюю стенки.
. и собираем в единый каркас. Не забываем проверять геометрию, сверив диагонали. Только после этого скручиваем окончательно, и опять проверяем геометрию. У меня убежали на 5мм.
Крепил ламели под матрас: по 2 самореза с каждой стороны и по центру. И собираем изголовье.
По факту надо зашпатлевать все саморезы и неровности. И покрыть в 2-3 слоя лаком для мебели.
После 3 месяцев сна на полу, было очень необычно спать на высоте
50см над полом. Но круто.
шлифовальные круги, саморезы, шканты еще пусть на 500руб
Органайзер для украшений
Сделал тут месяц назад органайзер для хранения сережек или подвесок.
Панно из сосны на фанере 3мм.
Делал долго в свободное время.
И как всегда забыл фотать процесс.
Тончайшая стружка
Из «белых воротничков» в столярку
Всем привет! Хочу просто поделиться своими впечатлениями! Всю жизнь работал в банках: белые воротнички, работа в офисе и т.п. Даже не думал что-то менять. Но в один день, на очередной утренней головомойке от начальства, ловлю себя на мысли, что «Как же все это надоело и хочется работать для души». Нет, говорить что я сразу побежал увольняться я не буду, т.к. это не правда и я по сей день работаю в банке, но в моей жизни поменялось действительно многое, с того момента. Долгое время, думал чем бы таким заняться, чтобы вот прям для души, а не для «ПЛАНОВ». И зайдя с супругой, в очередной раз большой зелёный гипермаркет для покупки карниза (наш старый просто упал, ребенок дернул за занавеску и все)проходя мимо ручного инструмента засмотрелся на ручной инструмент. Меня заворожил ручной фрезер. Супруга выбрав карниз, пошла меня забирать из отдела инструмента (как маленького мальчика в отделе машинок). Увидев меня сказала: «Ну если нравится, давай купим». Я не собирался его покупать, просто смотрел. Конечно я отказался, т.к. даже не знал что с ним делать. На этих словах мы закончили разговор и пошли оплачивать карниз на кассу.
Через некоторое время, супруга позвонила мне (я как всегда на работе в запаре, т.к. планы в банка стоят не реальные, почти всегда) и сообщила, что дома меня ждет сюрприз. Признаться не хотела, что это. Ох, что я только не представлял и о чем только не мечтал в тот момент. Но все что я себе на придумывал оказалось лишь моей выдумкой (ну не все, ладно, не буду врать. Часть моих мыслей все-таки исполнилось. хе-хе-хе).
В итоге придя домой, я увидел, что стоит большая желтая коробка не без известной всем марки. А в нем лежит новенький фрезер. Я не знал как реагировать. Т.к. действительно не понимал, что мне с ним делать. Но был рад. Не знаю почему, просто какая-то детская радость была внутри меня.
На следующий день, я все-таки начал смотреть, что можно делать с помощью данного приспособления. Как оказалась, применений у него масса, даже можно сделать тот карниз, который мы приобрели в зелёном гипермаркете. Но как оказалось, что это было только начало моего нового хобби, который потихонечку вошел в мою жизнь. Сначала я делал просто так, чтобы попробовать и понять «А как это». Но остаточно быстро втянулся. Все мои работы проходили на кухне, в квартире (хорошо супруга меня не выгнала в тот момент, т.к. оказалось, пыли от этого всего просто безумное количество). После начал покупать дополнительный инструмент. Идеи черпал из интернета и которые нравились пытался повторить.
Сейчас я уже владею не большим парком станков и кучей ручного инструмента, как оказалось, работа с деревом мне доставляет огромное удовольствие и какое-то душевное спокойствие. Освоил инструмент который у меня уже есть, но это затягивает на столько, что начал изучать литературу по деревообработке. Смотреть как правильно необходимо обработать древесину и с какой стороны подойти, чтобы получить то, что хочешь. И в итоге получилось очень даже не плохо (на мой субъективный взгляд и взгляд моих родственников). Решил что надо все выносить в интернет, чтобы показать людям. В следствии чего сделал свой «рабочий» Instagramm. В котором показываю свой прогресс.
Что можно делать фрезером вручную домашнему мастеру?
Ручной фрезер относится к довольно дорогостоящему электроинструменту, к покупке которого домашний мастер не всегда готов. Однако то, что можно делать фрезером, действительно поражает своим многообразием. По сути, это довольно многофункциональный полезный инструмент, который может заменить сразу несколько других – фуганок, рейсмус, дрель, лобзик и даже циркулярную пилу.
Что можно делать фрезером по дереву в зависимости от его мощности
С помощью обычного ручного фрезера можно скруглять углы и торцы мебельных щитов из дерева и МДФ, сверлить отверстия, оформлять радиуса и выравнивать углы, фрезеровать и пазовать поверхности. Однако функциональность и удобство пользования определенной моделью напрямую зависит от мощности. Исходя из того, что вы планируете делать фрезером, подбирается тот или иной вариант инструмента.
Для оснащения небольшой мастерской достаточно приобрести фрезер средней мощности. Если при работе понадобится использование фрезы с большим диаметром, достаточно пройтись по заготовке несколько раз, чтобы уменьшить нагрузку на мотор и защитить его от ненужной перегрузки.
При больших объемах работ не всегда рационально тратить время на несколько подходов для обработки каждой заготовки. Поэтому лучше в этом случае приобрести фрезер большой мощности.
Полный список того, что можно сделать ручным фрезером по дереву
С помощью грамотного подхода и самодельных приспособлений для закрепления фрезера в различных положениях на подвижной каретке, можно сделать ручным фрезером по дереву то, на что способны дорогостоящие станки. И фактически полностью заменить их функционал.
Основные же функции ручного фрезера следующие:
Все вышеуказанное возможно с помощью оснащения инструмента специальными фрезами.
Что можно делать ручным фрезером с разными фрезами
Краткий обзор фрез даст полное понимание того, что можно делать ручным фрезером по дереву и как его можно использовать в домашних условиях и столярной мастерской. Из основных видов часто используемых в работе с деревом можно выделить пазовые, кромочные и комбинированные фрезы.
Виды пазовых фрез и их назначение
Как понятно из названия, с помощью пазовых фрез можно сделать ручным фрезером пазы. А также использовать для нанесения декоративной фрезеровки на лицевые части мебели.
Виды комбинированных фрез и их назначение
Для того чтобы сделать фрезером по дереву соединение «шип-паз» может понадобиться сразу две фрезы, которые в комплекте называются «комбинированные». Есть также вариант сделать «шип-паз» с использованием одной фрезы, путем сдвигания одной заготовки относительно другой на ширину шипа и паза.
Одиночные комбинированные фрезы позволяют нарастить длину заготовки из коротких остатков путем переворачивания одной детали относительно другой (чтобы соединение «шип-паз» сошелся).
Двойные комбинированные шипо-пазовые фрезы используются для изготовления вагонки из дерева и других облицовочных панелей с указанным столярным соединением. В комплекте идет сразу пара разных позиций, следует быть внимательным при использовании. Одни виды предполагают переворачивание заготовки, другие – работу в одной плоскости, чтобы соединение сошлось.
Федерейные комбинированные фрезы предназначены для декоративного оформления фасадной части мебели. С помощью федерейной горизонтальной фрезы можно сделать фрезером рельеф по плоскости фасада, а вертикальной – оформить цоколь (плинтус) по высоте. Двухсторонняя горизонтальная фреза позволяет сделать декоративную резьбу для последующей сборки в паз филенкой.
Обратите внимание, что данный вид снабжен подшипником для того, чтобы можно было фрезеровать не только по прямой, но и по радиусу, шаблону любой криволинейной формы.
Виды кромочных фрез и их назначение
С помощью кромочных фрез можно делать фрезером любые фаски на торцах заготовок. Как правило, этот вид фрез практически всегда оснащен подшипником по верхней или нижней части фрезы. Это дополнение помогает четко и ровно работать по шаблону и прогонять базу заготовки по любым радиусам и изгибам, с обрезкой.
Кромочные обгонные фрезы используются для снятия кромки под прямым углом. С их помощью можно делать фрезером деревянные заготовки для последующего склеивания в единый мебельный щит.
Кромочные фальцевые фрезы используются для выборки паза прямоугольной или квадратной формы, подходит для рейсмусования заготовок.
Кромочные калевочные и конусные фрезы предназначены для снятия фаски с полукруглым или скошенным краем на заготовках. Калевочная позволяет оформлять фаску как со «ступенькой», так и без нее, в зависимости от положения фрезера.
Кромочные фигурные и полустержневые фрезы помогают красиво оформить торец заготовки по всей толщине, с захватом нижней части. Работать с ними можно с мощностью фрезера от 1600Вт.
Также виды фрез по дереву подразделяют и по другим признакам, более подробно можно узнать из видео.
Чтобы не было прожогов на заготовках, а также чтобы сильно не перегружать мотор фрезера малой и средней мощности, не пытайтесь достигнуть желаемого эффекта за один проход. Лучше пройтись несколько раз по заготовке, чтобы достичь аккуратного и чистого реза на торце.
С помощью дополнительных приспособлений, фиксации инструмента на верстаке или подвижной каретке в вертикальном и горизонтальном положении, можно делать фрезером вручную действительно оригинальные и красивые предметы декора, отделки и мебельной обстановки.
