Фары ГАЗель Next. Схема. Регулировка. Применяемые лампы.
Фары ГАЗель Next. Схема. Регулировка. Применяемые лампы.
Другие записи по регулировке фар:
В состав фары входят:
Фара.
1 – гнездо для регулировки светового пучка в вертикальной плоскости; 2 – гнездо для регулировки светового пучка в горизонтальной плоскости; 3 – разъем соединительный; 4 – посадочное гнездо для винта крепления фары к фронтенду (основания рамки радиатора); 5 – рассеиватель.
Схема электрическая.
| Контакты | Цепь |
| 1 | – |
| 2 | Дневной ходовой огонь |
| 3 | Общий |
| 4 | Дальний свет |
| 5 | Общий привода корректора |
| 6 | Габаритный свет |
| 7 | Управляющий сигнал привода корректора |
| 8 | Указатель поворота |
| 9 | Питание корректора |
| 10 | Ближний свет |
Включение габаритного света и света фар осуществляется переключателем наружного освещения модуля управления светотехникой. Переключение света фар (дальний-ближний) и включение указателей поворота осуществляется подрулевым переключателем. Дневные ходовые огни включаются автоматически при включении зажигания, отключение осуществляется переводом переключателя наружного освещения модуля управления светотехникой в положения I и II.
Наклон световой границы ближнего света фар регулируется вращением винтов, установленных в гнезда 1 и 2 с помощью шестигранного ключа.
Первоначальный наклон световой границы устанавливается на заводе- изготовителе автомобилей и указан на табличке рядом с фарой (2,0 %).
Для регулировки фар в зависимости от загрузки автомобиля в фарах установлены электромеханические корректоры, позволяющие водителю изменять угол наклона пучка ближнего и дальнего света. Изменение наклона светового пучка осуществляется переключателем корректора света фар модуля управления светотехникой.
Корректировка угла светового пучка фар проводится изменением положения отражателей фар электродвигателями с редукторами, которые установлены в корпусах фар, и следящей системой. При повороте переключателя корректора света фар модуля подается питание в электродвигатели, которые через редукторы поворачивают отражатели фар на определенный угол.
Угол поворота отражателей определяется и контролируется датчиками следящей системы в зависимости от положения переключателя корректора света.
Разметка экрана для регулировки фар.
h=975 мм – высота центра ближнего света фар на автомобиле; V—V – ось автомобиля.
Ручную регулировку фар необходимо производить с помощью экрана в следующем порядке:
У отрегулированных фар горизонтальный участок светотеневой границы должен совместиться с линией X—X, наклонные участки светотеневой границы должны соответствовать рисунку, а точки пересечения горизонтального и начала наклонных участков светотеневой границы – с линиями G–G и D–D. В процессе эксплуатации необходимо следить за исправностью ламп. Лампы с потемневшими колбами необходимо заменять.
Предупреждения.
Замена ламп фары.
1,4 – колодка соединительная; 2 – крышка; 3 – лампа ближнего/дальнего света; 5 – лампа габаритного огня; 6 – лампа дневного ходового огня; 7– лампа указателя поворота.
Внимание.
Доступ к лампам фар обеспечивается из моторного отделения автомобиля.
Замену ламп фар необходимо выполнять в следующей последовательности:
извлечь лампы:
Лампы, применяемые на автомобиле ГАЗель Next.
Замена ламп Газон Next с 2014 года
Замена ламп
Замена ламп в головной фаре
Внимание:
Не допускается касание пальцами колб новых галогенных ламп ближнегои дальнего света, а также лампы противотуманной фары.
Примечание:
Доступ к лампам фар обеспечивается через боковые люки варках передних крыльев автомобиля.
Для замены ламп:
Для извлечения лампы:
Замена лампы в противотуманной фаре
Примечание:
Доступ к лампе противотуманной фары – из-под бампера.
Для замены лампы:
Замена лампы в боковом повторителе указателей поворота
Для замены лампы:
Замена ламп в плафоне кабины
Для замены лампы:
Замена ламп в заднем фонаре
Исполнение 1
Исполнение 2
Для замены лампы:
Лампы, применяемые на автомобиле
| Назначение и место установки | Тип | Мощность, Вт | |
| Головные фары | ближний/дальний свет | Н4 | 55+60 |
| габаритный огонь | W5W | 5 | |
| дневной ходовой огонь | P21W | 21 | |
| указатель поворота | PY21W | 21 | |
| Противотуманные фары | Н7 | 55 | |
| Боковые повторители указателей поворота | PY21W | 21 | |
| Плафон кабины | С10W | 10 | |
| Задние фонари | габаритный боковой контурный огонь | R5W | 5 |
| сигнал торможения | P21W | 21 | |
| указатель поворота | P21W | 21 | |
| свет заднего хода | P21W | 21 | |
| габаритный огонь, освещение номерного знака* | R5W | 5 | |
| противотуманный огонь | P21W | 21 | |
| Освещение прикуривателя и розетки | А12-1,2 | 1,2 | |
| Контрольная лампа выключателя аварийной сигнализации | А12-1,2 | 1,2 | |
Примечание:
*: освещение номерного знака при установке задних фонарей висполнении 1 осуществляется двумя фонарями со светодиодами.
Установка каркаса тента на платформу автомобиля
Состав комплекта деталей для установки каркаса тента
| Дуга тента передняя | 2 шт. |
| Дуга тента средняя | 2 шт. |
| Стойка тента передняя правая | 1 шт. |
| Стойка тента передняя левая | 1 шт. |
| Стойка тента средняя | 4 шт. |
| Стойка тента задняя правая | 1 шт. |
| Стойка тента задняя левая | 1 шт. |
| Рейка дуг тента | 12 шт. |
| Доска стоек тента | 12 шт. |
| Пластина стойки | 4 шт. |
| Опора стойки тента средняя | 4 шт. |
| Опора стойки тента правая | 1 шт. |
| Опора стойки тента левая | 1 шт. |
| Раскос | 4 шт. |
| Поперечина | 1 шт. |
Порядок установки деталей каркаса тента
Установите стойки тента передние 1 и 2 в передний надставной борт.
Закрепите опоры стоек тента средние 8 в средних стойках 3 болтами.
Установите стойки тента средние 3 и закрепите их к каркас уоснования фланцевыми болтами через пластину стойки 9.
Закрепите опоры стоек тента задние 5 и 7 в задних стойках 4 и 6 болтами.
Установите стойки тента задние 4, 6 и закрепите их к каркасу основания фланцевыми болтами.
Соедините дугу тента переднюю 10 со стойками тента передними с помощью болтов, а затем через раскосы 11, закрепив их болтами.
Соедините дугу тента среднюю 12 со стойками тента средними, закрепив их болтами.
Соедините дугу тента переднюю 10 со стойками тента задними с помощью болтов, а затем через раскосы 11, закрепив их болтами.
Соедините рейки дуг тента 13 со стойками тента, закрепив их болтами.
Установите доски стоек тента 14.
Установите поперечину 15, закрепив ее винтами.
Установите резиновый буфер в задние и средние стойкикаркаса.
Состав комплекта тента
| Тент | 1 шт. |
| Трос увязки тента | 1 шт. |
| Ремень установочный | 3 шт. |
| Ремень крепления передней части тента | 2 шт. |
| Ремень крепления боковой части тента | 16 шт. |
Порядок установки тента
Крепление тента к бортам платформы осуществляется спомощью троса увязки тента.
Установите тент на каркас тента.
Установку троса тента начинайте с центральных скоб переднего борта. Продевание троса в данные скобы осуществлять изнутри платформы.
Проденьте трос увязки тента в отверстие в тенте с внешнейстороны, введите трос в скобу на переднем борту и верните егов отверстие тента.
Для уменьшения раздувания и хлопков тента закрепите тентремнями 1 изнутри платформы к элементам каркаса тента.
Для уменьшения провисания верха тента от атмосферныхосадков установите ремни 2, обернув их вокруг центральных реек тента.
Внимание:
— В целях безопасности дорожного движения и предотвращения повреждения деталей каркаса тента необходимо очищать установленный на автомобиль тент от снега, льда и других посторонних предметов.
— Во избежание повреждения фанерного настила пола платформы при перепадах температур окружающего воздуха не допускается наличие снега внутри бортовой платформы автомобиля.
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Лампы ГАЗель NEXT
Ближний свет
Цоколь: H4
Мощность: 55 Вт
Дальний свет свет
Цоколь: H4
Мощность: 60 Вт
Противотуманные фары
Цоколь: H11
Мощность: 55 Вт
Передний габаритный свет
Цоколь: W5W
Мощность: 5 Вт
Дневной ходовой свет
Цоколь: P21W
Мощность: 21 Вт
Передние указатели поворотов
Цоколь: PY21W
Мощность: 21 Вт
Боковые указатели поворотов
Цоколь: PY21W
Мощность: 21 Вт
Задние указатели поворотов
Цоколь: P21W
Мощность: 21 Вт
Задние противотуманные фонари
Цоколь: P21W
Мощность: 21 Вт
Стоп-сигнал
Цоколь: P21W
Мощность: 21 Вт
Габаритный свет
Цоколь: R5W
Мощность: 5 Вт
Лампа света заднего хода
Цоколь: P21W
Мощность: 21 Вт
Фонарь подсветки номерного знака
ДХО (изменяем режим работы)
Ну вот и пришла очередь к ДХО.
Как многие уже писали и знают, что существующий режим работы, а именно постоянно включенные ДХО при включенном зажигании, мягко говоря не совсем правильный так, как к примеру:
— при стоянках в ночное время создает неудобства другим участникам дорожного движения;
— во время проведения каких-то работ с автомобилем, когда нужно на долгое время включенное зажигание, садиться АКБ.
Да, есть вариант ставить переключатель света в положение между ДХО и габаритами, но лично для меня это как-то неправильно и неудобно, да и не всегда помнишь о том, что это надо сделать.
Короче говоря, решил я сделать режим работы ДХО так, чтобы при постановке на стояночный тормоз ДХО отключались, как это работает на других автомобилях.
На просторах инета в том числе на drive2 я нашел записи о таких переделках, но только с частичным описанием, а вот полного описания ни где нет.
А больше всего меня добивает тот факт, что когда просят у тех, кто это сделал больше конкретики, то они эти просьбы игнорируют. Я просто не понимаю таких людей, если сделал и выложил, то как по мне это для того, чтобы помочь и другим если нет, то тогда, наверное, надо написать типа «я себе сделал, могу сделать и Вам за определённую плату», а так это типа я себе сделал, а Вы попробуйте.
Ну да ладно, как говориться «мы не гордые», почитаем, подумаем и сделаем.
Что я и сделал, почитал, посмотрел схему работы реле, схему проводки автомобиля и нарисовал схему подключения.
Описывать здесь принцип работы реле и выкладывать с комментариями схему подключения я не вижу смысла, если у кого будут вопросы, я отвечу.
Я предлагаю сразу перейти к теме подключения, с полным описанием процесса подготовки и подключения, как это сделал я.
1. Для подключения необходимо:

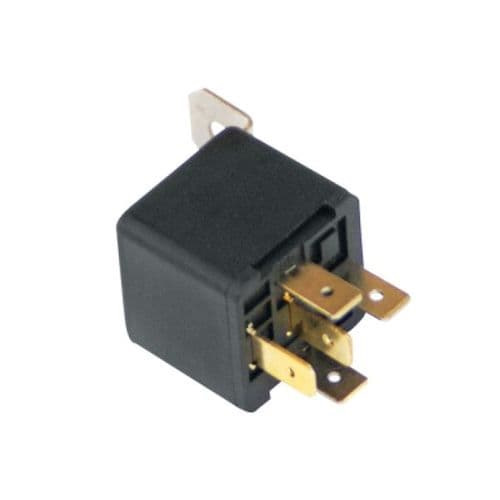

— любое 5-ти контактное реле;

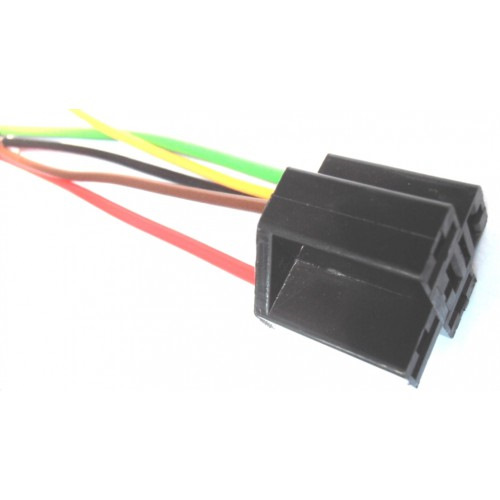

— колодка для подключения 5-ти контактное реле;

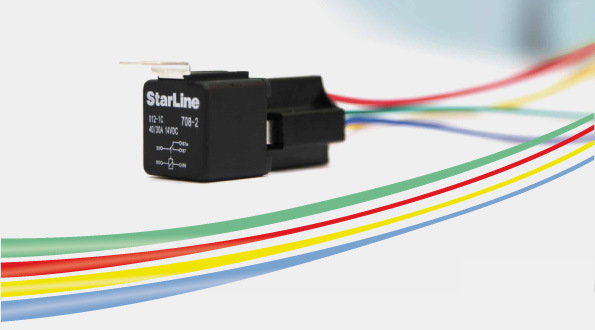

В моём случаи весь этот набор остался от сигнализации Starline;
2. Подготавливаем колодку реле к подключению:
— провод с контакта 87 удаляем, он не нужен
— провод контакта 85 и 30 спаиваем между собой

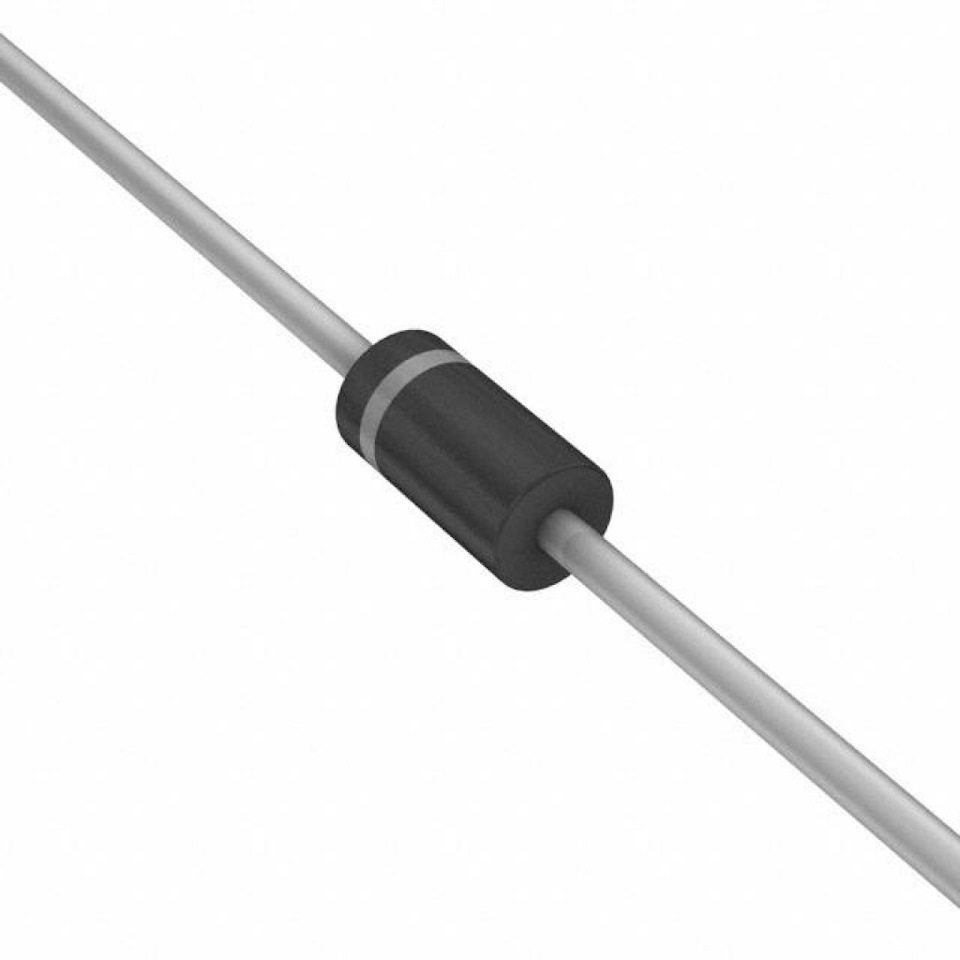

— к проводу от контакта 86 припаиваем диод таким образом, чтобы он не пропускал ток с контакта (внимательно смотрите направление диода)
Замена ламп Газон Next с 2014 года
Главная / Каталог / Gaz / Газон Next с 2014 года, книга по ремонту в электронном виде / … Показать содержание книги
Руководство по эксплуатации
Как оплатить и скачать
Замена ламп
Замена ламп в головной фаре
Внимание: Не допускается касание пальцами колб новых галогенных ламп ближнегои дальнего света, а также лампы противотуманной фары.
Примечание: Доступ к лампам фар обеспечивается через боковые люки варках передних крыльев автомобиля.
Для замены ламп:
Для извлечения лампы:
Замена лампы в противотуманной фаре
Примечание: Доступ к лампе противотуманной фары – из-под бампера.
Для замены лампы:
Замена лампы в боковом повторителе указателей поворота
Для замены лампы:
Замена ламп в плафоне кабины
Для замены лампы:
Замена ламп в заднем фонаре
Исполнение 1
Исполнение 2
Для замены лампы:
Лампы, применяемые на автомобиле
| Назначение и место установки | Тип | Мощность, Вт | |
| Головные фары | ближний/дальний свет | Н4 | 55+60 |
| габаритный огонь | W5W | 5 | |
| дневной ходовой огонь | P21W | 21 | |
| указатель поворота | PY21W | 21 | |
| Противотуманные фары | Н7 | 55 | |
| Боковые повторители указателей поворота | PY21W | 21 | |
| Плафон кабины | С10W | 10 | |
| Задние фонари | габаритный боковой контурный огонь | R5W | 5 |
| сигнал торможения | P21W | 21 | |
| указатель поворота | P21W | 21 | |
| свет заднего хода | P21W | 21 | |
| габаритный огонь, освещение номерного знака* | R5W | 5 | |
| противотуманный огонь | P21W | 21 | |
| Освещение прикуривателя и розетки | А12-1,2 | 1,2 | |
| Контрольная лампа выключателя аварийной сигнализации | А12-1,2 | 1,2 |
Примечание: *: освещение номерного знака при установке задних фонарей висполнении 1 осуществляется двумя фонарями со светодиодами.
Установка каркаса тента на платформу автомобиля
Состав комплекта деталей для установки каркаса тента
| Дуга тента передняя | 2 шт. |
| Дуга тента средняя | 2 шт. |
| Стойка тента передняя правая | 1 шт. |
| Стойка тента передняя левая | 1 шт. |
| Стойка тента средняя | 4 шт. |
| Стойка тента задняя правая | 1 шт. |
| Стойка тента задняя левая | 1 шт. |
| Рейка дуг тента | 12 шт. |
| Доска стоек тента | 12 шт. |
| Пластина стойки | 4 шт. |
| Опора стойки тента средняя | 4 шт. |
| Опора стойки тента правая | 1 шт. |
| Опора стойки тента левая | 1 шт. |
| Раскос | 4 шт. |
| Поперечина | 1 шт. |
Порядок установки деталей каркаса тента
Установите стойки тента передние 1 и 2 в передний надставной борт.
Закрепите опоры стоек тента средние 8 в средних стойках 3 болтами.
Установите стойки тента средние 3 и закрепите их к каркас уоснования фланцевыми болтами через пластину стойки 9.
Закрепите опоры стоек тента задние 5 и 7 в задних стойках 4 и 6 болтами.
Установите стойки тента задние 4, 6 и закрепите их к каркасу основания фланцевыми болтами.
Соедините дугу тента переднюю 10 со стойками тента передними с помощью болтов, а затем через раскосы 11, закрепив их болтами.
Соедините дугу тента среднюю 12 со стойками тента средними, закрепив их болтами.
Соедините дугу тента переднюю 10 со стойками тента задними с помощью болтов, а затем через раскосы 11, закрепив их болтами.
Соедините рейки дуг тента 13 со стойками тента, закрепив их болтами.
Установите доски стоек тента 14.
Установите поперечину 15, закрепив ее винтами.
Установите резиновый буфер в задние и средние стойкикаркаса.
Состав комплекта тента
| Тент | 1 шт. |
| Трос увязки тента | 1 шт. |
| Ремень установочный | 3 шт. |
| Ремень крепления передней части тента | 2 шт. |
| Ремень крепления боковой части тента | 16 шт. |
Порядок установки тента
Крепление тента к бортам платформы осуществляется спомощью троса увязки тента.
Установите тент на каркас тента.
Установку троса тента начинайте с центральных скоб переднего борта. Продевание троса в данные скобы осуществлять изнутри платформы.
Проденьте трос увязки тента в отверстие в тенте с внешнейстороны, введите трос в скобу на переднем борту и верните егов отверстие тента.
Для уменьшения раздувания и хлопков тента закрепите тентремнями 1 изнутри платформы к элементам каркаса тента.
Для уменьшения провисания верха тента от атмосферныхосадков установите ремни 2, обернув их вокруг центральных реек тента.
Внимание: – В целях безопасности дорожного движения и предотвращения повреждения деталей каркаса тента необходимо очищать установленный на автомобиль тент от снега, льда и других посторонних предметов. – Во избежание повреждения фанерного настила пола платформы при перепадах температур окружающего воздуха не допускается наличие снега внутри бортовой платформы автомобиля.
–>
Малотоннажные автомобили «ГАЗель» выпускаются с 1994 года и широко распространены в РФ в грузовых и пассажирских перевозках. Комплектация надежна, неприхотлива к качеству топлива, имеет широкую ремонтную базу. В линейке расходников второго плана стоят фары на Газель, которые потребуют ремонта на 2–3 год после покупки.
Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:
Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.
На «ГАЗели» старого образца штатные фары с мягким отражателем, который постепенно ржавеет. Часто блоки теряют герметичность соединения крышки, нередко водители жалуются на некорректное подключение проводов. Чтобы исправить положение, конструкцию разбирают, демонтируют все лампочки и проводят полную переустановку.
Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:
Демонтаж стекла для модели ГАЗ-3302:
При правильном демонтаже стекло должно выпасть целиком, но иногда оно трескается, и вынимать его приходится по частям.
Замена передних фонарей на «ГАЗель Некст» будет отличаться:
Установка нового блока производится в обратном порядке.
Блок-фары для «ГАЗели», выпущенной после 2000 года, идут со встроенным электрокоррекором под стандартные однонитевые лампы с цоколем Н7 для дальнего света, Н1 для ближнего освещения.
Деталь меняют на второй год. Стекло заднего фонаря для «ГАЗели» изготавливается из высокопрочного пластика, но и оно выходит из строя: поверхность трескается от вибраций из-за негерметичной установки, повреждения во время езды.
Для замены выбирается оригинальная деталь, которая закрывает всю оптику заднего света: габариты, стопы, поворотники. Всего на блок устанавливается 4 лампы технического света. При ремонте рекомендуется перебрать всю электропроводку: разъемы на задних фонарях в «ГАЗели» окисляются в течение 6 месяцев, электропроводка часто рвется из-за некорректного подключения и монтажа линии.
При разборке элемента предварительно снимается минусовая клемма с АКБ. Стекло держится на блоке 4 винтами. Алгоритм следующий:
Водители «ГАЗели» отмечают частую неисправность сигнального освещения. При заводской сборке левый задний поворотник запитывают напрямую от переднего и забывают корректно прятать провода в подкапотном пространстве, в итоге элементы быстро выходят из строя.
Для замены или ремонта ПТФ на «ГАЗели» демонтируют подкрылок кузова. Из инструментов понадобится монтажная лопатка, лучше пластиковая и универсальный набор отверток. Порядок действий:
Установка проводится в обратном порядке.
Для «ГАЗели Некст» предусмотрено 2 типа противотуманок:
На «ГАЗель Бизнес» противотуманная фара устанавливается как дополнительная оптика. Место установки, согласно ПДД, ниже, чем линия головного освещения.
ПТФ на «ГАЗели» должны включаться автономно, для этого устанавливают промежуточное реле с предохранителями цепи.
Запрещается подключать ПТФ непосредственно к цепи, питающей ходовые огни.
Противотуманки обеспечивают водителю оптимальную видимость во время дождя и тумана. Производитель не всегда штатно комплектует лампами ПТФ заводские модели. Часто на переднем бампере подготовлены посадочные места для дальнейшей установки блоков дополнительного освещения.
Установка противотуманных фар «ГАЗель Бизнес» проводится на высоту не менее чем 25 см от поверхности дороги. Если в переднем бампере нет посадочного места под ПТФ, рекомендуется разобрать панель и вырезать два места под болты согласно правилам:
Для подключения ПТФ на приборной панели есть штатная кнопка, водителю не требуется врезать дополнительный элемент регулировки.
Автомобили «ГАЗель», выпущенные после 2005 года, имеют на приборной доске центральный переключатель, который предусматривает положение для работы ПТФ. Схема подключения противотуманных фар предполагает первичную компоновку ПТФ цепи с последующим вводом ее в центральную сеть.
В комплекте к ПТФ предусматривается:
Правильно собрать и подключить цепь поможет инструкция с графическим рисунком электроцепи и правилами соединения контактов. Самостоятельный монтаж несложен:
Подключение противотуманок к панели управления на торпеде или в салоне проводится по этапам:
Наибольшую трудность при монтаже дополнительного освещения водители испытывают при вводе провода фары в штатную электроцепь. Если водитель не имеет опыта автоэлектрика, лучше обратиться в СТО.
Все видеоНовые видеоПопулярные видеоКатегории видео
