Как измерить длину кривой в coreldraw

Как измерить длину кривой в CorelDraw x7

Данная статья наглядно объясняет как легко определить суммарную длину всех линий файла для резки.

Файлы для резки на лазерном или фрезерном оборудовании обычно разрабатывают в Corel Draw.

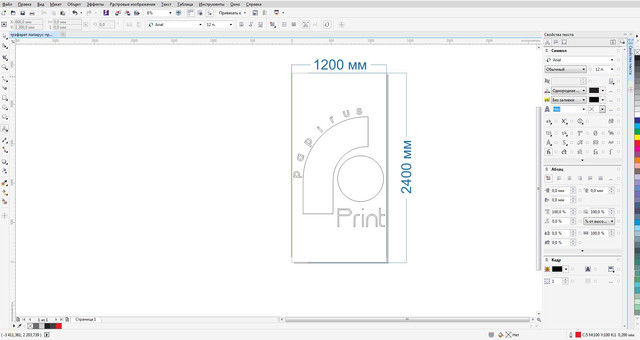

1. Открываем или рисуем произвольный векторный объект, или ряд объектов.

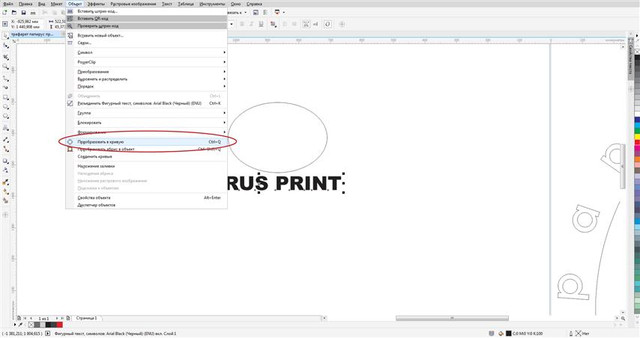

2. Объект должен быть переведен в кривые. Горячая клавиша для перевода в кривые (Ctrl+Q) либо выделив объект выбираем в главном меню вкладку (объект) далее (преобразовать в кривую)

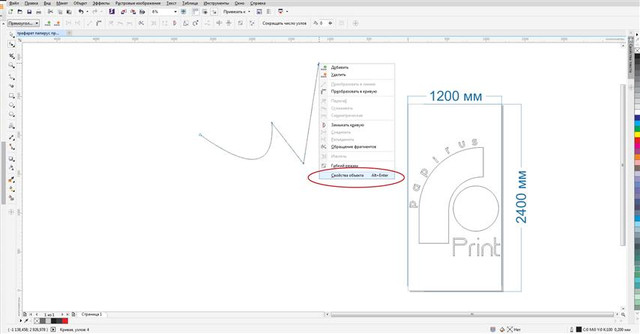

3. Выделяем уже «закривленный» объект, наводим на него мышку, нажимаем правую кнопку мыши для вызова контекстного меню, в выпавшем контекстном меню выбираем пункт «свойства объекта«

либо нажимаем комбинацию горячих клавиш (Alt+Enter)

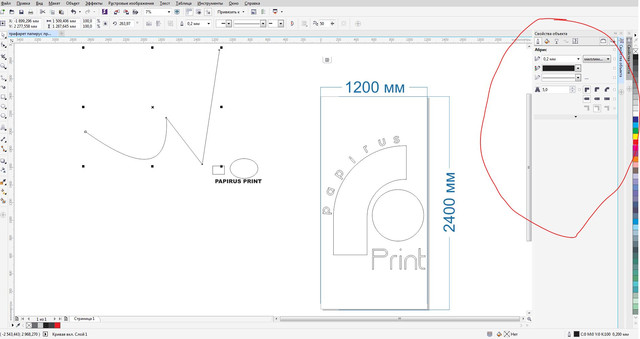

Справа у нас появляется окно «свойства объекта«

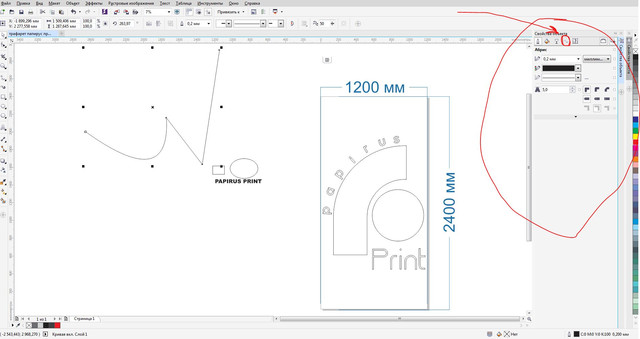

4. В верхней части этого окна нас интересует маленькая кнопочка «Кривая перейти к свойствам кривых«

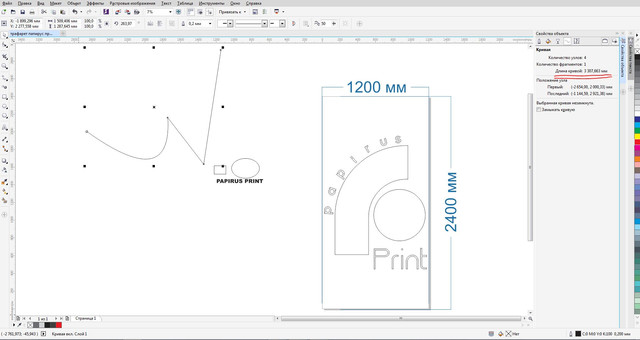

5. Нажав на нее вы переходите в свойства кривых, где вам показана общая длина кривых выделенного объекта.

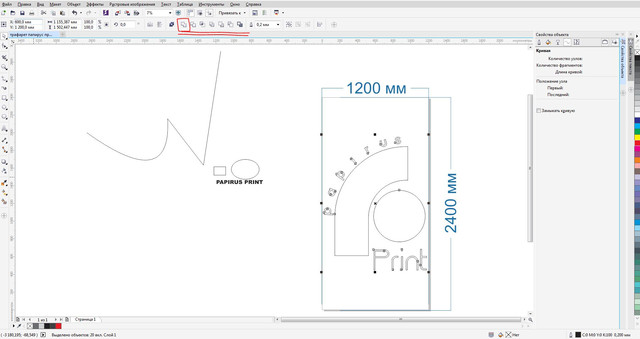

Если у вас сложный файл состоящий из множества разных объектов вам необходимо их все выделить и объединить в единый объект с помощью инструмента «объединить«

При этом в свойствах кривых вы сможете увидеть суммарную длину всех линий объекта.

Надеюсь данный метод будет вам полезен для расчета стоимости резки при размещении заказа в нашей компании.

Цены на лазерную и фрезерную резку размещены у нас на сайте по ссылкам ниже.

Источник

Как в кореле измерить длину линии

admin 2019-03-10 Инструкции Комментарии к записи Макрос расчета длины в CorelDraw отключены 1,202 Views

Related Articles

Скачать Windows AIO

Windows rdp — несколько удаленных пользователей одновременно

Настройка Lasercut 5.3 на примере MPC6525A

В тему лазерной резки. Постоянно обновляемый каталог готовых файлов для лазерной резки https://lasercut.usehelp.org/

Ну а теперь, собственно, перейдем к самому макросу расчета длины в CorelDraw.

Все просто, и главное бесплатно 😉

Для добавления макроса расчета длины линий в корел заходим в Инструменты — Visual Basic — Редактор Visual Basic.
Далее справа ищем GlobalMacros и правой кнопкой кликаем. Выбрать Insert — Module.
Копируем код ниже и вставляем в открывшемся окне добавления Module.
Закрываем и сохраняем.
Далее, открываем рисунок который необходимо посчитать, выделяем необходимые линии (скрипт не посчитает если в рисунке есть сгруппированные элементы, разгруппируйте на рисунке все), заходим в Инструменты — Visual Basic — Воспроизвести. В открывшемся окне ищем новый добавленный модуль и кликаем по нему два раза.

Public Sub MyLength()

ActiveDocument.Unit = cdrMillimeter ‘Указываем по-умолчанию единицу измерения
ActiveDocument.BeginCommandGroup ‘Указываем что отсюда начинается группа программного кода, которая отменяется одним нажатием «отмена»
ActiveSelectionRange.UngroupAll ‘Разгруппировываем выделенные объекты, если таковые есть
ActiveSelectionRange.ConvertToCurves ‘Конвертируем все элементы в кривые, т.к. свойство длины доступно только для кривых

Dim S As Shape
Dim Ln As Double

For Each S In ActiveSelectionRange
Ln = Ln + S.Curve.Length
Next

ActiveDocument.EndCommandGroup ‘Указываем что здесь заказчивается группа наших действий
ActiveDocument.Undo ‘Так как значение суммарной длины уже хранится в переменной Ln, отменяем все сделанные изменения с кривыми до их первоначального состояния

Запускаем CorelDraw (создаем пустой документ). Ищем и нажимаем:

— в меню: Инструменты/Параметры (Tools/Options) или нажимаем Ctrl+J. Откроется окно настроек Корела;

— в открывшемся окне: Рабочее пространство-Настройки-Команды (Workspace-Customization-Commands);

— в раскрывшемся пункте: Макросы (Macros) — найдите в выпадающем списке (вверху возле бинокля);

— в появившемся списке: Perimlength.perimeter_len ;

И вуаля получаем результат 14000мм или 14-м. Тот же результат у нас получился при расчёте стоимости изделия плагином PlotCalc в предыдущей статье.

Цену макрос Pirimiter не считает, но вы и сами легко с этим справитесь умножив длину кривых на стоимость 1м/р нужного вам материала. Например мы режем мангал из стали 3мм при этом 1м/реза у нас стоит 25р ( 14м * 25р = 350р ) к этой сумме добавляем стоимость материала, покраски и других необходимых видов работ. Таким образом мы рассчитываем стоимость готового изделия.

Как измерить длину кривой линии в CorelDraw x7 стандартными инструментами. При резке на лазерном или фрезерном станке для правильного вычисления стоимости резки листового материала необходимо определить длину реза.

Данная статья наглядно объясняет как легко определить суммарную длину всех линий файла для резки.

Файлы для резки на лазерном или фрезерном оборудовании обычно разрабатывают в Corel Draw.

1. Открываем или рисуем произвольный векторный объект, или ряд объектов.

2. Объект должен быть переведен в кривые. Горячая клавиша для перевода в кривые (Ctrl+Q) либо выделив объект выбираем в главном меню вкладку (объект) далее (преобразовать в кривую)

3. Выделяем уже «закривленный» объект, наводим на него мышку, нажимаем правую кнопку мыши для вызова контекстного меню, в выпавшем контекстном меню выбираем пункт «свойства объекта«

либо нажимаем комбинацию горячих клавиш (Alt+Enter)

Справа у нас появляется окно «свойства объекта«

4. В верхней части этого окна нас интересует маленькая кнопочка «Кривая перейти к свойствам кривых«

5. Нажав на нее вы переходите в свойства кривых, где вам показана общая длина кривых выделенного объекта.

Если у вас сложный файл состоящий из множества разных объектов вам необходимо их все выделить и объединить в единый объект с помощью инструмента «объединить«

При этом в свойствах кривых вы сможете увидеть суммарную длину всех линий объекта.

Надеюсь данный метод будет вам полезен для расчета стоимости резки при размещении заказа в нашей компании.

Цены на лазерную и фрезерную резку размещены у нас на сайте по ссылкам ниже.

Источник

Как измерить длину кривой в coreldraw

С помощью этого макроса можно измерить длину периметра векторных фигур.

Если Вы хотите измерить длину периметра текста, переведите его в кривые.

Этот макрос полезен для расчета длины фрезерной резки.

– измеряются также без проблем: сгруппированные разнотипные объекты, эффекты: контур, экструзия, конверт, перспектива, перетекание объектов;

– не возникает программной ошибки в случае объектов с большим количеством точек. Например, веторные кривые, полученные трассировкой изображений в CorelTRACE;

Установка:

1. Закройте CorelDRAW

2. Скачайте макрос на компьютер.

3. Переместите скачанный макрос в папку

C:\Program Files\Corel\CorelDRAW Graphics Suite X7\Draw\GMS

C:\Program Files(х86)\Corel\CorelDRAW Graphics Suite X7\Draw\GMS

4. Откройте CorelDRAW

5. На верхней панели нажимаем Инструменты / Параметры
(Tools / Options) или нажимаем Ctrl+J. Откроется окно настроек.

6. Далее: Рабочее пространство / Настройки / Команды
(Workspace / Customization / Commands)

7. Чуть правее среди команд в выпадающем меню рядом с биноклем выберите Макросы

8. Из списка открывшихся макросов выберите
PerimeterModule…

9. На вкладке Вид (Appearance) можно выбрать значок из предложенных или загрузить свой.

10. Ухватите макрос левой кнопкой мыши и перетащите на любую панель инструментов. Теперь он всегда под рукой.

11. В окне настройки нажмите Ok, чтобы сохранить настройки.

Нарисуйте несколько фигур, выделите их, нажмите на значок макроса, который Вы перетащили на панель инструментов и увидите длину периметра всех выделенных объектов.

Кроме этого, макрос предлагает Вам создать информационный текст.

Для этого в окне макроса нажмите Да и выберите место для текста.

Понравилась статья? Не забудьте поделиться с друзьями и коллегами

Источник

Макрос расчета длины в CorelDraw

admin 2019-03-10 Инструкции Комментарии к записи Макрос расчета длины в CorelDraw отключены 8,055 Views

В тему лазерной резки. Постоянно обновляемый каталог готовых файлов для лазерной резки https://lasercut.usehelp.org/

Ну а теперь, собственно, перейдем к самому макросу расчета длины в CorelDraw.

Все просто, и главное бесплатно 😉

Для добавления макроса расчета длины линий в корел заходим в Инструменты — Visual Basic — Редактор Visual Basic.
Далее справа ищем GlobalMacros и правой кнопкой кликаем. Выбрать Insert — Module.
Копируем код ниже и вставляем в открывшемся окне добавления Module.
Закрываем и сохраняем.
Далее, открываем рисунок который необходимо посчитать, выделяем необходимые линии (скрипт не посчитает если в рисунке есть сгруппированные элементы, разгруппируйте на рисунке все), заходим в Инструменты — Visual Basic — Воспроизвести. В открывшемся окне ищем новый добавленный модуль и кликаем по нему два раза.

Public Sub MyLength()

ActiveDocument.Unit = cdrMillimeter ‘Указываем по-умолчанию единицу измерения
ActiveDocument.BeginCommandGroup ‘Указываем что отсюда начинается группа программного кода, которая отменяется одним нажатием «отмена»
ActiveSelectionRange.UngroupAll ‘Разгруппировываем выделенные объекты, если таковые есть
ActiveSelectionRange.ConvertToCurves ‘Конвертируем все элементы в кривые, т.к. свойство длины доступно только для кривых

Dim S As Shape
Dim Ln As Double

For Each S In ActiveSelectionRange
Ln = Ln + S.Curve.Length
Next

ActiveDocument.EndCommandGroup ‘Указываем что здесь заказчивается группа наших действий
ActiveDocument.Undo ‘Так как значение суммарной длины уже хранится в переменной Ln, отменяем все сделанные изменения с кривыми до их первоначального состояния

Источник

Как в coreldraw измерить расстояние

Измерение расстояний

Используйте команду GetDistance для измерения расстояний или углов между двумя точками. Данной командой можно воспользоваться в прозрачном режиме. Точки могут произвольными и не являться частью чертежа.

Измерение расстояния между точками

Отобразятся результаты измерения:

Расстояние: абсолютное расстояние между точками.

Угол на плоскости XY: угол до второй точки, начиная с оси Х. В результате измерения отобразится значение меньшего угла независимо от направления поворота.

Угол от плоскости XY: угол между первой и второй точкой от плоскости XY к плоскости Z. Первая точка предположительно находится на плоскости XY.

Если на расстоянии, которое необходимо определить, располагаются геометрически значимые точки, например начальные или конечные точки объекта чертежа, используйте Привязки объекта.

Простой расчет длины кривых в редакторе Corel Draw

Для заказа лазерной или фрезерной резки необходимо подготовить рабочий файл. Как правило, для этого используется редактор векторной графики Corel Draw. Программа позволяет создавать «с нуля» и редактировать готовые макеты, производить необходимые вычисления.

Расчет длины кривых

Чтобы рассчитать стоимость резки, необходимо знать протяженность линий. Это значение умножается на цену одного метра. Измерить длину реза в Corel Draw несложно. Для этого достаточно выполнить несколько простых действий:

Как узнать линию реза с помощью макроса «Периметр»

Перед установкой плагина распакуйте скачанный zip-архив, закройте графический редактор, если до этого вы использовали программу, и переместите файл Perimlength_ru_1_3.gms в папку с установленным Corel Draw. Добавить кнопку макроса на панель инструментов можно следующим образом:

Теперь откройте любой макет, выделите все объекты и нажмите на добавленную кнопку макроса. Цвет линий поменяется на желтый, а в верхнем правом углу появится окно с расчетами.

Как измерить расстояние между объектами в Corel Draw?

Запустите Корел. Зайдите в настройки: «Инструменты» > «Параметры» (или Ctrl+J). Выберите «Рабочее пространство» > «Настройки» > «Команды». В выпадающем списке макросов найдите Perimlength.

Как включить параллельный размер в кореле?

Как измерить площадь в Corel Draw?

Площадь произвольной фигуры можно оценить с любой степенью точности одним старым методом. Нужно покрыть фигуру квадратной сеткой и подсчитать число полных и неполных квадратов заключенных внутри периметра фигуры. Число неполных поделить пополам, прибавить к полным и общую сумму умножить на площадь квадрата.

Как рассчитать периметр в Corel Draw?

Как установить макрос для Corel Draw?

Как сделать выноски в кореле?

Процедура построения выноски состоит из четырех действий, выполняющихся после выбора инструмента Dimension (Размерные линии) и щелчка на кнопке выноски панели атрибутов этого инструмента.

Как чертить размерные линии?

Каждый размер наносят на чертеже, в основной надписи только один раз, повторять его недопустимо. При указании размеров прямолинейных отрезков размерные линии проводят параллельно этим отрезкам на расстоянии не менее 10 мм от линии контура и 7 мм друг от друга, а выносные линии проводят перпендикулярно размерным.

Как поменять единицы измерения в кореле?

Возможно, потребуется изменить и единицы измерения, которые CorelDRAW использует для определения координат и размеров. Чтобы сменить единицу измерения, выберите нужный вариант в раскрывающемся списке Drawing Units (Единицы измерения).

Как сохранить пропорции Корел?

Выделите растровое изображение. Выберите пункт Растровые изображения Изменить разрешение. В области Разрешение введите значения в следующие поля. Если нужно сохранить пропорции растрового изображения, то установите флажок Сохранить пропорции.

Как изменить размер шрифта в Corel Draw?

Выберите Инструменты Параметры. В списке категорий Рабочее пространство выберите Текст, а затем выберите единицу измерения в списке Единицы текста по умолчанию. Размер текста можно также изменить с помощью области Символ окна настройки Свойства объекта, выбрав размер в списке Размер шрифта.
