Как измерить сопротивление воды мультиметром
Как самому измерить электрическое сопротивление воды
Как измерить сопротивление воды? Такой вопрос могут задавать себе люди в разных ситуациях. В этой статье пойдет речь о том, как это сделать в гаражно-домашних условиях.
Зачем в домашних условиях может возникать потребность в измерении сопротивления воды?
В частности, речь идет о чистой питьевой воде. Ведь не секрет, что за последние 20-30 лет питьевая вода во многих местах испорчена. К примеру, у нас в г. Уфе «вклад» в это дело (для южного водопровода города) дает небезызвестный завод «Кроношпан». И не у всех есть возможность возить воду из благоприятных мест.
А, может купить воду.
Некоторые предпочитают покупать воду… Однако, где гарантия, что купленная вода в самом деле удовлетворяет напечатанному (на бумаге или полиэтиленовой пленке… а то и на заборе) «сертификату качества»? Нам, к примеру, встречалась в продаже в г. Уфе «дистиллированная» (судя по надписи на этикетке бутылки) вода, предназначенная для заливки в автомобильные аккумуляторы, имеющая сопротивление… в 4 с лишним(!!) раза меньше, чем регламентировано по ГОСТ.
Или купить дистиллятор.
Как измерить сопротивление воды
Так вот, если человек задается целью: пить только хорошую, чистую (дистиллированную) воду, сразу возникает вопрос: а как проконтролировать степень этой самой чистоты? Как убедиться, что вода действительно дистиллированная, а не, скажем, поддельная? Например, это можно сделать путем измерения электрического ее сопротивления. Конечно, в идеале необходим химический, а то и масс-спектрометрический анализ, но уж ладно. Ибо, чем выше электрическое сопротивление, тем меньше примесей содержится в воде.
Немного теории об электрическом сопротивлении жидкости
В случае, если электродами являются две одинаковых проволоки, емкость их можно записать в виде формулы (26.9) (преобразованной в систему СИ):
Данная формула верна при следующих условиях:
Дело в том, что при несоблюдении указанных условий будут оказывать весомое влияние краевые эффекты, которые исказят результаты расчетов и фактическая величина емкости С может (существенно) отличаться от рассчитанной. Кроме того, вышеприведенная формула выведена в предположении наличия бесконечной (по размерам) проводящей среды. Если же размеры последней (определяемые, к примеру, как габаритные размеры сосуда, в котором находится вода) конечны, тогда формула будет давать приближенное значение емкости С.
Подставляя эту формулу в выражение для сопротивления R, получим:
Как видим, диэлектрическая проницаемость среды сократилась; это означает, что электрическое сопротивление ее не зависит от диэлектрической проницаемости.
Перепишем последнюю формулу в более удобном для практического применения виде:
Таким образом, эта формула дает нам весьма простой путь определения электропроводности воды с целью последующего сравнения ее с нормативным значением. Для этого необходимо лишь определиться с параметрами электродов и сосуда, в котором находится жидкость (вода). Так, мы оговорили, что должно быть
Т.е. длина электродов должна быть много больше, чем расстояние между ними; а последнее, в свою очередь, много больше радиуса каждого из электродов. В нашей практике, к примеру, были использованы такие параметры:
l=10 cм
h=1…2 см
а=0,1 см.
Можно, разумеется, использовать и более адекватные значения.
Размеры сосуда, в котором находится тестируемая жидкость, должна быть по крайней мере, не менее, чем указанные выше значения. Конечно, чем больше они, тем точнее будут результаты измерений. В нашей практике удовлетворительные результаты получались, применяя обычную стеклянную банку емкостью 0,7 л.
Внимание: банка должна быть очень тщательно вымыта, если речь идет об измерении электрического сопротивления дистиллированной воды!! Мыть, соответственно, необходимо той жидкостью, сопротивление которой собираетесь измерять, т.е. чистой, дистиллированной водой, упаси бог, без всяких моющих средств. В противоположном случае есть вероятность, что оставшиеся на стенках банки адсорбированные примеси выйдут в раствор и Вы измерите сопротивление не дистиллированной воды, а, грубо говоря, рассола, в состав которого будут входить моющие вещества.
Что говорит ГОСТ
Кстати, нам было бы интересно узнать, насколько близко значение к данному параметру ГОСТ у дистиллированной воды, производимой дистилляторами (Durastil, а также иными, в том числе и домашними бытовыми фильтрами). А как насчет «самогонных аппаратов»? Если кто проводил измерения, пожалуйста, сообщите нам о результатах.
Что на практике
Основные способы проверить качество дистиллированной воды
Дистиллированная вода применяется в промышленности, бытовых нуждах и дома. Отличить ее от питьевой или водопроводной можно путем химической проверки. Существуют домашние методы оценки качества, когда основные показатели определяются простыми приборами.
Как проверить дистиллированную воду, и сколько это стоит в специальных лабораториях?
Установленные требования к качеству
Разработан ГОСТ на дистиллированную воду, предусматривающий описание технических характеристик, правил отбора и методы анализа.
Стандарт 6709-72 распространяется на воду, используемую для проведения химических исследований и приготовления растворов.
Качество зависит от параметров:
Еще оценивается содержание ионов солей, металлов и веществ, восстанавливающих перманганат калия (допускается содержание не более указанных значений):
Если внешний вид определяется визуально, оценить иные параметры можно с помощью специальных приборов и химических методов.
Методы проверки на производстве
При производстве ДВ или ее использовании в целях контроля других параметров ведется отчетность по регулярной проверке качества.
Это может быть письменный или электронный журнал в зависимости от принятых на предприятии процедур и инструкций по отслеживанию данных.
Для контроля органолептических показателей оценивается визуально отобранный объем, после чего определяется запах.
По характеристике делается соответствующая запись в журнале:
Физико-химические методы анализа выполняются по ГОСТ 6709-72.
Они основываются на использовании химических реактивов:
Отобранная проба соответствует стандартным параметрам, если полученные данные не превышают указанные в ГОСТе.
Можно или нет провести проверку в домашних условиях
Так как набор показателей качества широк, в домашних условиях применять химические методы мало кому удается. Ввиду большого числа реактивов и специального оборудования определить точное содержание солей, аммиака, металлов можно лишь в лабораториях.
Но для получения данных по некоторым характеристикам можно воспользоваться предлагаемыми на рынке бытовыми приборами:
Пошаговые инструкции применения приборов выглядят следующим образом.
При помощи мультиметра
В домашних условиях используется бытовой тестер, но рекомендуется иметь платиновые или позолоченные электроды. Часто их не оказывается, поэтому вставляются никелированные, хромированные элементы.
Схема определения электропроводности:
Дистилированная вода практически лишена всех минералов, и потому имеет очень высокое сопротивление току. Примерные показатели сопротивления будут равны 140 кОм.
Солемером
Солемер вычисляет значение минерализации или сухого остатка. Величина свидетельствует о растворенных в воде солях.
Так как дистиллированная вода не должна содержать данных веществ, установлен минимум показателя (5 мг/л) при оценке качества.
Выпущенные в последнее время солемеры позволяют определить не только сухой остаток, но и электропроводность и температуру. Они известны под названием кондуктометр.
Инструкция по применению:
Приборы должны калиброваться путем запуска соответствующей функции в меню. При использовании в лабораториях требуется поверка.
рН-метром
Для домашних условий предлагаются портативные рН-метры, похожие на градусники для измерения температуры тела. По размерам они больше.
Схема определения:
Для корректности измерений необходима проверка рН-метра калибровочными растворами.
Это входящие в комплект буферные смеси, которые позволяют настроить прибор на точный анализ. Перед определением обычно запускается калибровка, после чего замеряется значение рН в дистилляте.
Хлорметром
Следует различать данные приборы для анализа воды и воздуха. Часто продаются для измерения количества хлора в воздушной среде и промышленных выбросах. Они называются газоанализаторы. Для жидких сред применяются портативные хлорметры.
Их принцип работы заключается в схеме:
Метод основан на сравнении цвета тестового и анализируемого раствора.
Преимуществами хлорметров являются:
В видео эксперимент по проверке дистиллированной воды в домашних условиях:
Анализ в аккредитованной лаборатории
Аккредитованная лаборатория обладает сертификатом, в котором указывается информация о возможности проведения и выдачи результатов по тем или иным анализам. При обращении стоит уточнять наличие поверенного оборудования и сроки работ.
Если хочется провести простой анализ дистиллированной воды, то определяются два-три показателя: pH, электропроводность и минерализация стоят недорого, поэтому можно уложиться в 1000 руб. Расширенное исследование дороже в 3-10 раз в зависимости от организации и используемых методов.
Найти лабораторию в своем городе можно через интернет или приложения карт. Рекомендуется сдавать пробы в большие организации.
Мелкие компании часто не имеют собственных лабораторий, поэтому занимаются передачей в другие учреждения.
Заявку на анализ можно направить на почту организации или подойти лично.
Представители лаборатории должны составить смету, по которой заказчик оплачивает нужные исследования. Они будут отражены в протоколе испытаний. По окончании выдается акт сдачи и заключение, где указываются параметры воды.
Что делать в случае выявления неудовлетворительного качества?
Когда выясняется, что дистиллят не отвечает требованиям, стоит обратить внимание на способ его получения. Установка предполагает перегонку водопроводной воды с конденсацией образуемого пара.
Существуют специальное оборудование с перегонными кубами различной емкости. Замена или ремонт дистиллятора позволит улучшить качество.
Заключение
Проверить дистиллированную воду можно не только в специализированных лабораториях, но и в домашних условиях. Если имеется тестер или портативный кондуктометр, пользователь отличит дистиллят от обычной водопроводной воды.
Для использования его в промышленности или других сферах требуется оборудование и реактивы, чтобы подтвердить качество по стандарту.
Как правильно промерить сопротивление воды в металлопластиковой трубе?
Вода это жидкость, и она ведет себя немного по иным законам, так что простым мультиметром точности не добиться.
А что Вы задумали, если не секрет?
leonard написал :
А что Вы задумали, если не секрет?
Ну, секрета никакого нет, через отрезки металлопластиковых трубок выполнена подводка воды к водогрею, зануление для этого водогрея планируется взять с этажного щита. В случае аварийного разрыва нейтрали (не дай бог, конечно) и выноса потенциала на корпус водогрея эти металлоплатиковые трубки, обеспечивая диэлектрическую развязку, становятся последней ступенью защиты.
От того и повышенный интерес к сопротивлению воды в этих трубочках
Сомнительная ступень защиты. Там же тогкопроводящий люминявый слой, который внолне может сконтактировать с фитингом с обеих сторон трубы.
Речь идет о сомнительных вещах, в электробезопасности такие фокусы опасны.
Александр Ро написал :
Сомнительная ступень защиты
Все-таки лучше, чем выполнить подводку чисто медными трубками.
Александр Ро написал :
Там же тогкопроводящий люминявый слой, который внолне может сконтактировать с фитингом с обеих сторон трубы.
При таком контакте сопротивление было бы вовсе нулевым.
leonard написал :
Речь идет о сомнительных вещах, в электробезопасности такие фокусы опасны.
Согласен. А кроме меня такие промеры еще кто-нибудь пыталься делать?
Александр Ро написал :
люминявый слой, который внолне может сконтактировать с фитингом с обеих сторон трубы.
Каким, интересно, образом? В каждом фитинге положена диэлектрическая шайба, которая не даёт фольге контактировать с телом фитинга.
А какова может быть сила тока после прохождения сопротивления в 500-600 Ом? По какой формуле это можно высчитать?
А какова может быть сила тока после прохождения сопротивления в 500-600 Ом? По какой формуле это можно высчитать?
Старый добрый закон Ома: ток=напряжение/сопротивление (знак / значит математическую операцию деление)
220в /500 Ом = 0.44А = 440мА
Правильно?
guest15 написал :
А какова может быть сила тока после прохождения сопротивления в 500-600 Ом? По какой формуле это можно высчитать?
-это зависит от химсостава воды, времени прохождения, температуры, площади контактной поверхности, приложенного напряжения электрического. короче, однойформулой точно не обойтись.
petrkirov написал :
Старый добрый закон Ома: ток=напряжение/сопротивление (знак / значит математическую операцию деление)
guest15 написал :
220в /500 Ом = 0.44А = 440мА
Правильно?
-нет, конечно, особенно с учетом того, что сопротивление воды Вы измеряли явно не при напряжении 220 Вольт..
Valeryko написал :
-это зависит от химсостава воды, времени прохождения, температуры, площади контактной поверхности, приложенного напряжения электрического. короче, однойформулой точно не обойтись.
А можете озвучить формулы, которых не хватает для более точного расчета?
guest15 написал :
А можете озвучить формулы, которых не хватает для более точного расчета?
-ну например, формула зависимости удельного сопротивления воды от температуры:
pt=р18/(1+b(t-18))
-только где Вы будете брать коэффициенты удельного сопротивления Вашей конкретной воды.
-они очень разнятся, и для пуска электродного котла требуется измерение вспециализированной лаборатории, например
Valeryko написал :
. только где Вы будете брать коэффициенты удельного сопротивления Вашей конкретной воды.
-они очень разнятся, и для пуска электродного котла требуется измерение вспециализированной лаборатории.
Если точное измерение невозможно, реально выполнить более-менее правильный приблизительный рассчет?
guest15 написал :
Если точное измерение невозможно, реально выполнить более-менее правильный приблизительный рассчет?
leonard написал :
500-600 Ом. По расчетам, приводившимся на этом форуме, сопротивление должно быть не менее 31кОм
юра Т написал :
что-то кто-то перемудрил)
никак 500 Ом неполучить, (сколько соли не сыпал. )
юра Т написал :
никак 500 Ом неполучить, (сколько соли не сыпал. )
iale написал :
перепутали сопротивление и удельное сопротивление
как же я не догадался метрового сечения гофру взять))))
. да и интересно:
guest15 написал :
померил простым мультиметром сопротивление воды
как у него это удалось.
юра Т написал :
как же я не догадался метрового сечения гофру взять))))
Контроллер-омметр с датчиком 336,00 евро
совсем даром)))
юра Т написал :
Контроллер-омметр с датчиком 336,00 евро
совсем даром)))
Использовать водопроводную воду в качестве заземлителя ни в коем случае не собираюсь. Наоборот, интересуют диэлектрические возможности воды в приложении к конкретной ситуации с водонагревателем, описанной выше.
Может быть «не хватит»?
Kamikaze написал :
Измерял сопротивление воды в ПП трубе.
А какой длины и диаметра была трубочка?
guest15 написал :
А какой длины и диаметра была трубочка?
обычная ф20, длиной ок. метра.
Может быть «не хватит»?
«ПУЭ 7-го издания (2002 г.) п.п. 1.7.82, 1.7.83 предписывают устройство основной системы и системы дополнительного уравнивания потенциалов следующим образом:
п. 1.7.82. Основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части:
1) нулевой защитный PE- или PEN-проводник питающей линии в системе TN;
2) заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и ТТ;
3) заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);
4) металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п
»
» >
Китайские мультиметры и степень дистиллированности воды.
К вопросу о принципах устройства и работы аккумулятора небольшая лабораторная работа. Ну и вот тут два момента накипело.

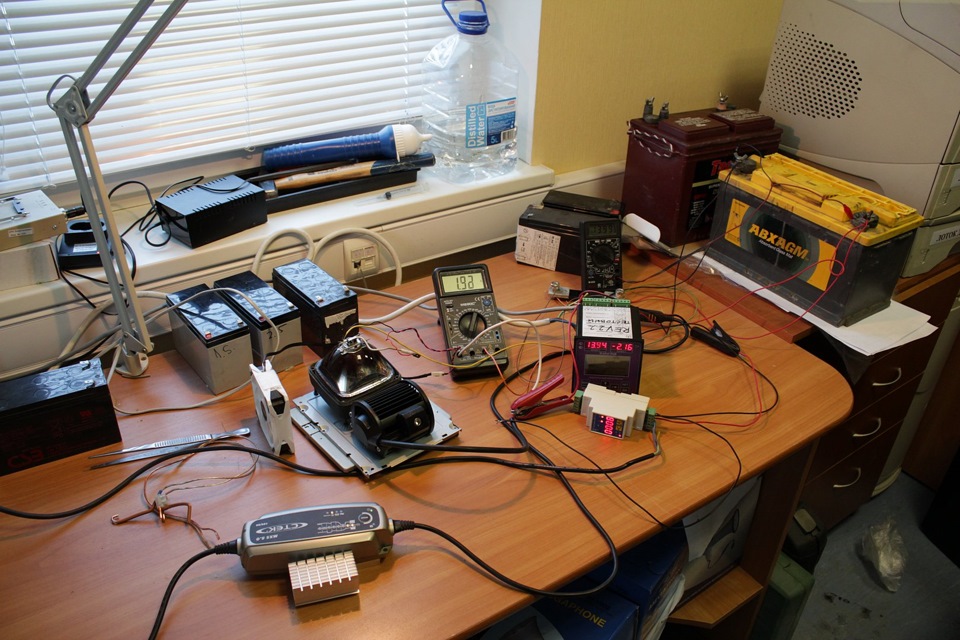

Лампочка моргает, десульфация идет:

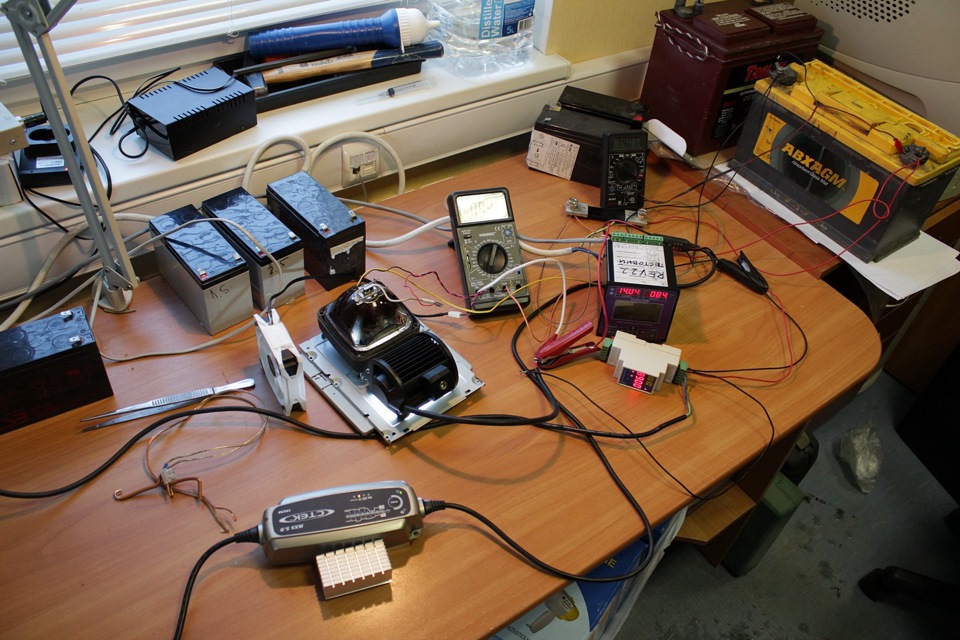

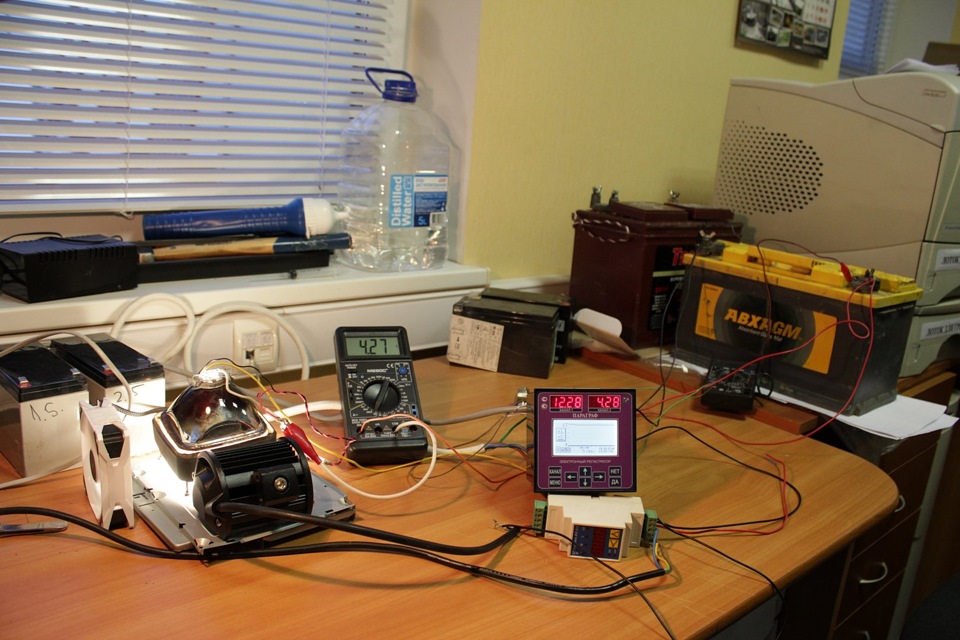

А так снимается Вольт-Амперная характеристика тестового разряда АКБ:

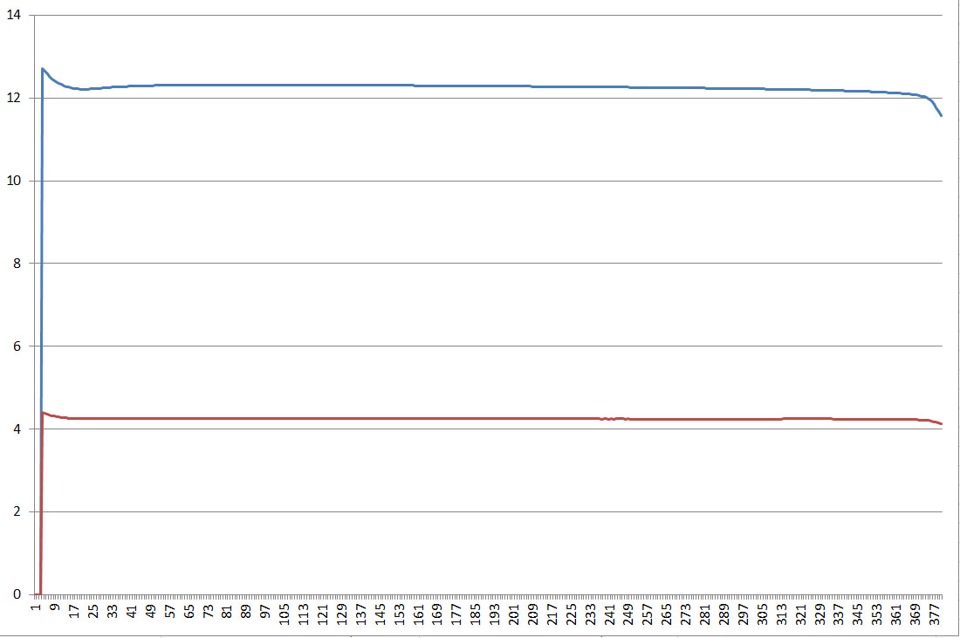

А вот и сама ВАХ. Красиво держится AGM батарея — напряжение совсем не падает до самого конца:
Собственно «накипело» №1: иллюстрация к вопросу о качестве китайских вольтметров, которыми обычно измеряют напряжение на АКБ. Согласитесь есть о чем задуматься
Многие написали мне, что у них генератор выдает и 14 и 14.2 и 14.5 а далеко не 13.8… Возможно…
«А если измерю?» 🙂

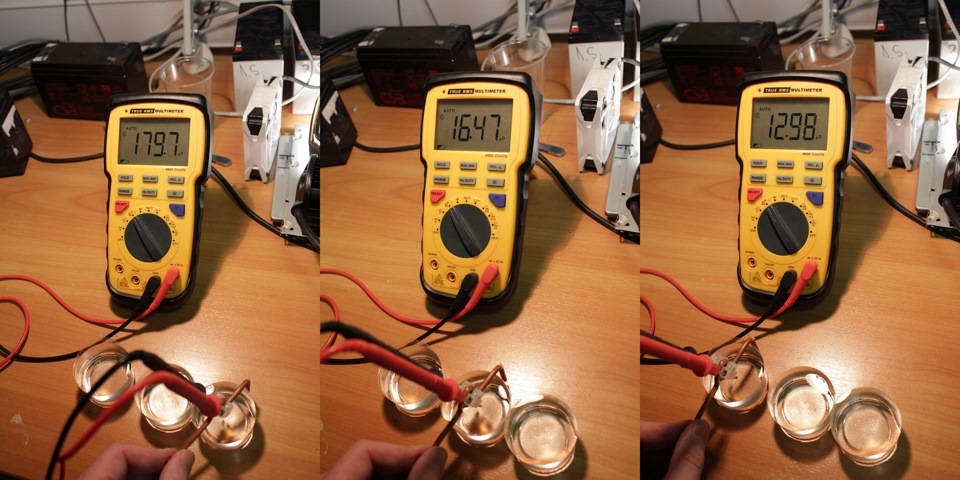

«Накипело» №2: я решил проверить качество дистиллированной воды и обнаружил, что не вся вода реально таковой является. У меня было два банки с водой из магазина. Одна из них на фотках проглядывает, а у второй, литровой, к сожалению этикетка не сохранилась. Покупал в Би-Би (Авто49). Вот результаты:
Первая, левая картинка (правый стаканчик) — вода из большой 5л канистры.
Средняя картика и средний стакан — вода из 1л бутылки.
Последняя, правая картинка (левый стаканчик) — обычная питьевая вода из куллера.
Как видите в некоторые бутылки с дистиллированной водой заливают воду чуть ли не из под крана! Делайте вывод.

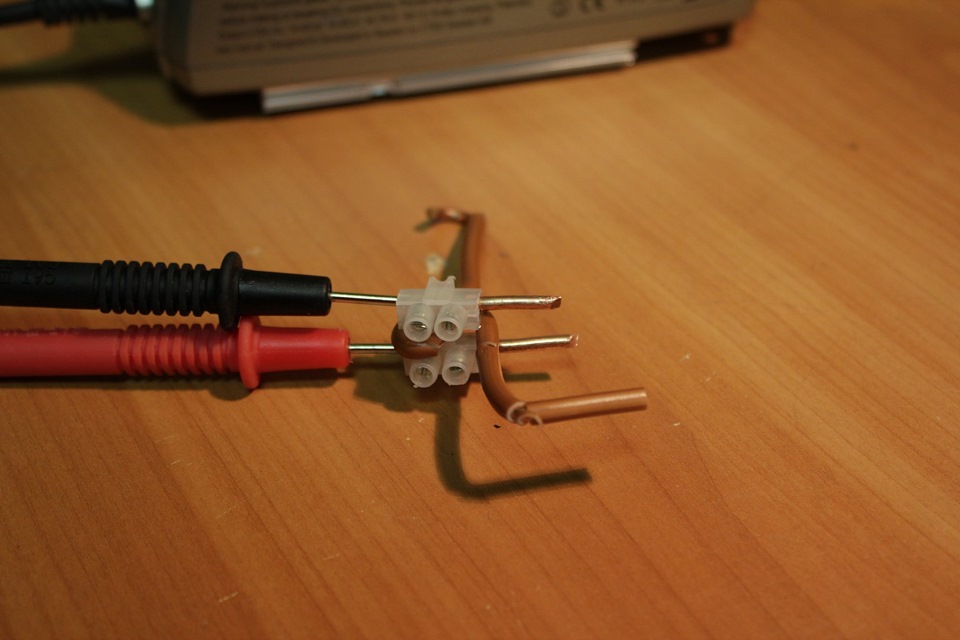

Щуп для тестирования проводимости воды из подручных средств:
Важно чтобы глубина погружения электродов и расстояние между ними были постоянные.
Как пользоваться мультиметром для начинающих. Измерение сопротивления и тока
22 Мар 2012г | Раздел: Радио для дома
Здравствуйте уважаемые читатели сайта sesaga.ru. Продолжаем разбираться с мультиметром. В первой части статьи как пользоваться мультиметром для начинающих мы научились измерять постоянное и переменное напряжение. В этой части научимся измерять сопротивление и ток. А заодно узнаем, как пользоваться прозвонкой и генератором.
Измерение сопротивления.
Сектор для измерения сопротивления расположен под сектором постоянного напряжения и разбит на пять поддиапазонов с пределами измерений:
обозначающие максимальное значение поддиапазона, в пределах которого ведется измерение.
Вообще эта часть мультиметра более универсальна и не ограничивается только измерением сопротивления резисторов. С ее помощью Вы будете проверять исправность транзисторов, диодов, конденсаторов, обмоток трансформаторов и т.д.
И так, приступим.
Измерительные щупы установлены в гнезда, как для измерения напряжений.
Берем резистор номиналом, например, 1.2кОм (1200 Ом), переводим переключатель в положение «2000», что соответствует диапазону от 0 до 2000 Ом (2 кОм), щупами касаемся выводов резистора и на индикаторе видим результат измерения 1205 Ом. Все очень просто.
Измеряем резистор с неизвестным сопротивлением.
Когда номинал резистора неизвестен, поступают так же, как и при измерении напряжений.
Переводят переключатель в максимальный предел измерений и, двигаясь по ступенькам вниз, получают искомый результат. При измерении сопротивлений с неизвестным номиналом, не имеет значение с какого предела начинать его поиск. В любом случае мультиметр Вы не сожжете.
Предположим, что мы не знаем номинал резистора. Тогда переводим переключатель в положение максимального предела «2000К», что соответствует диапазону от 0 до 2000 кОм (2 МОм), и щупами касаемся выводов резистора. На индикаторе появились «нули», означающие, что какое-то сопротивление есть, но из-за того, что диапазон выбран слишком большой, мультиметр не может его определить.
Переводим переключатель в положение «200К», что соответствует диапазону от 0 до 200 кОм, производим измерение и на индикаторе видим показания «01,1». Здесь, уже можно сказать, что номинал нашего резистора составляет приблизительно 1,1 кОм, но впереди стоящий нолик предлагает еще понизить диапазон измерения.
Снижаемся до предела «20К», что соответствует диапазону от 0 до 20 кОм, и производим измерение. Теперь можно сказать, что номинал нашего резистора составляет 1.2 кОм. А так как основная масса резисторов выпускающихся для бытовой техники имеет допуск ±10%, плюс погрешность самого мультиметра, мы можем смело утверждать, что номинал резистора найден верно.
Возможно еще более точно измерить сопротивление резистора, если снизится до предела «2000», как уже было сделано в начале статьи.
А теперь в целях эксперимента снизимся до предела «200 Ω», соответствующего диапазону от 0 до 200 Ом, и еще раз проведем измерение.
На индикаторе слева появилась единица (1), которая говорит о том, что сопротивление резистора больше, чем позволяет измерять этот диапазон, или имеет обрыв. Отсюда делаем вывод, что на этом пределе производят замер резисторов номиналом только до 200 Ом.
Для измерения сопротивлений до 2000 Ом (2 кОм), целесообразнее пользоваться режимом типа «прозвонка» (смотри первое фото). Вообще это очень удобная штука, особенно если Вы занимаетесь прозвонкой кабеля, ведете монтаж проводов или проверяете контакты электрической схемы в труднодоступных местах, когда обе руки заняты, держа измерительные щупы, а сам мультиметр висит на проводах своих же щупов. Звуковым сигналом прозвонка сигнализирует о наличии цепи или контакта до 45 Ом, что очень удобно.
Внимание! Прежде чем проводить измерения сопротивлений в схемах, убедитесь об отсутствии питающего напряжения в них.
Производим измерение постоянного тока.
Иногда при наладке электронных схем приходится измерять силу тока отдельных элементов, или узлов схем. Процедура эта довольно щепетильная и требует небольших знаний и навыков от радиолюбителя, потому что измерительный прибор включается в цепь последовательно с источником питания. И если произойдет ошибочка при выборе предела измерения — прощай «мультик».
Сектор для измерения постоянного тока расположен под сектором переменного напряжения и разбит на четыре поддиапазона с пределами измерений:
1. 2000 мкрА (микроампер);
2. 20 m (миллиампер);
3. 200 m (миллиампер);
4. 10 А (Ампер).
Здесь есть очень важный момент, который надо знать, и не забывать: при измерении малых токов до 200 мА измерительные щупы располагаются в гнездах как при проведении обычных измерений:
А вот при измерении постоянного тока до 10А, щупы располагаются следующим образом:
Если внимательно посмотреть на рисунок то видно, как к этому гнезду идет линия, у которой в разрыве стоит цифра 10А, указывающая, что именно это гнездо предназначено для больших токов. На этом пределе можно проверить величину заряда пальчиковой батарейки, или использовать мультиметр в качестве амперметра для зарядного устройства.
Для более четкого представления измерения силы тока, я схематично покажу на рисунках как включить мультиметр в электрическую цепь.
На верхнем рисунке показана схема измерения постоянного тока с пределом до 200ma, а на нижнем до 10А. Более подробно о токе написано в статье прибор для измерения силы тока или как измерить силу тока мультиметром.
Звуковой генератор.
И у нас остался последний режим, который мы не рассмотрели — это звуковой генератор. Вещь нужная и довольно таки практичная.
Его обычно используют для быстрого поиска неисправностей в каскадах усилителей звуковой частоты или при ремонте приемников. Одним словом все, что связано со звуком, можно проверить звуковым генератором.
Как правило, для этих целей в лаборатории радиолюбителя имеются более функциональные генераторы, но для поверхностного определения места неисправности генератор мультиметра как раз именно то, что надо.
Работает он следующим образом: переводим переключатель в положение генератора и «минусовой» щуп сажаем на минус или общий схемы, а «плюсовым» щупаем входа каскадов усилителя и по звуку в динамиках ремонтируемого аппарата проверяем прохождение сигнала.
Как видите, мультиметром пользоваться довольно таки очень просто: определяетесь, какой параметр нужно измерить, выбираете максимальный предел, проводите измерение и результат на экране.
Только будьте внимательны и аккуратны при проведении измерений — продумывайте каждое действие.
А если остались вопросы, посмотрите этот ролик и все должно стать на свои места.
Поделиться с друзьями:
Еще интересно почитать:
45 комментариев
Супер штука мне понравилось СПАСИБО.
Артем, Ваше СПАСИБО. — это бальзам на душу автору. Заходите, читайте. Буду очень рад
Спасибо! Очень помогла ваша статья.
Здравствуйте Андрей! Очень рад, что Вам помогла моя статья. Заходите еще.
Спасибо, я в поддиапазонах запутался…а тут разобрался благодаря статье
Здравствуйте Динар! Спасибо за комментарий. Очень рад, что смог Вам помочь. Заходите еще.
Спасибо, хороший сайт!
Здравствуйте Роман! Спасибо. Буду стараться в том же духе. Забегайте.
Не, ну ваще! Памятник, что ли поставить при жизни. Так просто и толково нигде нет. Пора книгу выпускать. Автор! Респект!
Здравствуйте Alex! Я прямо теряюсь. Таких комментов я еще не получал. Спасибо.
отлично, никакой воды все по существу.
Здравствуйте Степа! Вам спасибо за комментарий. Заходите еще. Будут вопросы — задавайте.
Искал описание такого же мультиметра, какой довелось использовать.. Искал чисто по внешнему виду, т.к. на «моем» стерта напрочь вся разметка.. Наткнулся на данную статью…
Ну что могу сказать, держу прибор в руках 2-й раз в жизни, но теперь без труда разбираюсь в ситуации.. =)
Огромное спасибо…
Добрый день Александр!
Очень рад, что пригодилось.
Спасибо за оставленный комментарий.
Удачи!
Здравствуйте Сергей, помогите пожалуйста разобраться. На моём мультиметре (MACTH (MY-63)) в верхнем углу есть гнездо. Как при помощи гнезда проверить исправность транзистора? Опишите пожалуйста как можно подробнее. Заранее СПАСИБО.
Добрый вечер dimanis84!
Чтобы проверить исправность транзистора с помощью гнезда, Вам надо знать где у него база, коллектор, эмиттер, и какая у транзистора проводимость. Когда Вы найдете цоколевку транзистора и определите его проводимость с помощью мультиметра, надобность в этом гнезде отпадет.
Это гнездо удобно для отбора пар транзисторов с одинаковым усилением. Встречаются схемы, где должны работать пары транзисторов именно с одинаковым усилением.
Пользоваться гнездом легко.
В отверстия с буквами «B»- база; «C»- коллектор; «E»- эмиттер вставляете транзистор согласно его цоколевки и проводимости. На экране должна появиться некоторая величина. Например: 168. Если будут нули, значит, транзистор неисправен. Но все же его надо будет проверить как описано в статье.
Удачи!
Огромное, человеческое спасибо за бескорыстную помощь таким нубам, как я))) 😐
Добрый вечер Андрей!
Вы так сильно не казнитесь.
Мы все когда то были молодыми.
Спасибо за оставленный комментарий.
Удачи!
Сергей, можете описать в статье как измерять конденсаторы?
Добрый вечер Денис!
Мультиметром не удобно и не точно, нужен аналоговый стрелочный тестер.
Емкость конденсатора оценивают по максимальному отклонению стрелки. У мультиметра это будет в цифрах.
Выберу время, обязательно покажу.
а при помощи чего и как можно проверить,где в электропроводке обрыв (или плохой контакт на смотке в коробке)?проводка старая,под обшивкой,сделанным недавно ремонтом,соответственно новый ремонт делать сейчас никак не хочется,но одна из розеток в одной комнате(из той же коробки,что и отстальные розетки в этой комнате,которые продолжают работать) перестала работать,при чем иногда ток в ней и появляется.
Александр!
А может просто плохой контакт в самой розетке или розетка неисправна?
)к сожалению нет.и это не единственный случай внезапного изчезновения тока в отдельно отведенной нитке проводки(да да знаю что все нужно менять,этим и занимаюсь,просто эту часть помещения,где возникла описаная проблема,в ближайшее время трогать я не буду).а спрашиваю как это сделать и чем,только из личного интереса.заранее спасибо!
Добрый день Александр!
В таких случаях полностью отключают напряжение, и измерительным прибором в режиме измерения сопротивления, или прозвонкой (батарейка с лампочкой) ищут неисправность. Искать надо от соединительной коробки, расположенной в этой комнате.
Если проводка старая, в первую очередь смотрите скрутки в соединительных коробках. Какая подозрительная, выкусываете, если позволяют провода, заново зачищаете провода, делаете новую скрутку и изолируете. Желательно пройти все коробки.
Удачи!
Супер описание. Спасибо автору, вчера взял мультик, сейчас всё ясно как день.
Добрый день Игорь!
Спасибо за такую оценку моему труду.
Спасибо за оставленный комментарий.
Заходите еще.
Удачи!
Добрый день Вадим!
Теперь некоторые простые вещи, касающиеся электроники или электрики, Вы можете отремонтировать сами. Не останавливайтесь на достигнутом.
Удачи!
Сегодня купил впервые мультиметр час искал как реально пользоваться им.Не нашел.Видео в Ютубе не смотрел скорость интернета не позволяет.Данная статья что первая что вторая часть Реально помогли разобраться.Респект!
Здравствуйте Игорь!
Спасибо!
Добрый день Борис!
СПАСИБО :smile:!
Сергей не могли бы вы подсказать какой мультиметр выбрать что бы и температуру мерил а то что то запутался какой выбрать?За рание спасибо!
Добрый вечер Борис!
Если Вы не радиолюбитель, то для домашнего пользования мультиметр подойдет самый простой, так как Вам придется измерять только напряжение и сопротивление. Причем, напряжение, в основном, переменное. Ток, тоже не уверен, что придется мерить. Разве что только при зарядке аккумулятора, у которого нет амперметра.
А если хотите измерять температуру – пожалуйста, ищите с такой функцией.
Обязательно возьмите такой, чтобы еще была функция «прозвонка». Очень удобная вещь («температура» и «прозвонка» в одном наборе).
Функции измерения емкости, частоты, и всяких других наворотов не нужны, так как Вы ими никогда не будете пользоваться, а значит, зачем за них платить.
Недавно смотрел простые мультиметры, тип советовать не буду, так вот их цена, в моем городе, колеблется от 400 до 600 рублей. Дороже и дешевле брать не стоит.
Удачи!
Добрый вечер Анатолий Снежань!
СПАСИБО :smile.
У меня нет слов :|.
По поводу подключения люстр могу предложить Вам две статьи, в которых расписаны и показаны схемы подключения с одноклавишным и двухклавишным выключателями, а также, как определить фазный и нулевой провода:
По поводу коротких проводов сказать сложно. Здесь надо смотреть по ситуации.
У меня до ремонта была одна проблемная розетка с короткими проводами, но она так и оставалась проблемной, пока я ее не «похоронил».
Попробуйте удлинить провода при помощи болтового соединения. То есть, взять гайки, шайбы и болты диаметром, например, М3 или М4. Для проблемной розетки я пробовал всякие переходники и клипсы, но, надолго их не хватало. Болтовое соединение продержалось больше года, пока не начался ремонт. Возможно, оно бы стояло и до сих пор. Не могу сказать.
По третьему вопросу Вам НЕ СКАЖЕТ НИКТО. Сказать могут только строители и штукатуры.
Сейчас продаются приборчики для поиска скрытой проводки, думаю, что трубы тоже должны взять. В свое время мне пришлось собрать такой приборчик, так как при сверлении отверстия в стене, после поклейки обоев, попал в проводку.
Скажу сразу — нужно к нему приноровиться. Его реакцию надо опробовать в местах с электрической и трубной проводкой и без.
Забыл про самую большую «розетку» в квартире — три клавиши и розетка (кухня, туалет, ванная и розетка). Но я на неё повесил ещё одну двойную розетку из прихожки (для фена чаще всего используется). Повесил с трудом, потому что она, бедная, даже не закрывается плотно. Что и как сделать с одного раза (нет запаса проводов на подрезки!), чтобы всё было красиво и правильно? С прихожки кабель «утопил» в штробу (стена и вниз, на плинтус), затолкнул за плинтус, потом — под пол («переход» проштробил), затем поверх легла половая плитка. То есть трудоёмкая работка выполнена. Ничего в подводке менять не хочется. Хотелось бы, если можно добыть старые провода кухня-ванная-туалет, поменять и светильники… Что-то подскажете, Сергей?
Анатолий Снежань!
Я не понял Вашего последнего предложения:
«Хотелось бы, если можно добыть старые провода кухня-ванная-туалет, поменять и светильники…»
По поводу розетки: «У меня до ремонта стояла такая же розетка с выключателями на ванную и туалет, и я также выводил дополнительную розетку, но только вниз. А чтобы уместить все провода, пришлось перфоратором углубить место под эту розетку приблизительно на 3см. Проблема решилась».
Спасибо, Сергей, за статью. Полезная статья, т.к. в инструкциях на мультиметры написано действительно паршиво. А при измерении тока какой резистор посоветуете?
Добрый вечер, Александр!
Спасибо!
Немного не понял вопрос по поводу резистора. Если измерять ток, то нагрузка как раз и будет являться резистором. Вам главное на мультиметре выбрать нужный диапазон.
Почитайте мою статью про измерение тока по ссылке ниже:
Спасибо, Сергей. Я спрашивал про резистор при измерении тока, выдаваемого батарейкой. Сейчас уже разобрался. А по указанной ссылке много информации, но конкретной статьи такой не нашел. Но это уже не важно, я обновил полученные когда-то знания по физике и все «устаканилось» )))
