Выходной импеданс РА должен согласовываться с фидером. Обычно п-контур строится без проблем, но если на выходе усилительного элемента многозвенный гармониковый фильтр то возникает вопрос действительно ли там 50 или 75 Ом. Как измерить, желательно еще и величину и знак реактивности. Спасибо.
Проще простого. Нагрузите РА эквивалентом и замерьте КСВ.
Если Вам нужны точные значения активной и реактивной составляющей импеданса на нужной частоте, то их Вы можете только посчитать, т.к. импеданс напрямую зависит от режима работы выходного каскада.
Уточните, величину и знак реактивности чего нужно измерить?
КСВ от выходного сопротивления генератора совершенно не зависит. А только от того, насколько сопротивление нагрузки отличается от волнового сопротивления фидера.
Если, например, КСВ-метр, фидер и нагрузка 50-омные, то при любом выходном сопротивлении РА КСВ будет равен 1.
Выходной импеданс РА должен согласовываться не с волновым сопротивлением фидера, а комплексно сопряжен с сопротивлением, приведенным к началу фидера.
КСВ от выходного сопротивления генератора совершенно не зависит. А только от того, насколько сопротивление нагрузки отличается от волнового сопротивления фидера.
Если, например, КСВ-метр, фидер и нагрузка 50-омные, то при любом выходном сопротивлении РА КСВ будет равен 1.
Выходной импеданс РА должен согласовываться не с волновым сопротивлением фидера, а комплексно сопряжен с сопротивлением, приведенным к началу фидера.
Вы не поняли сути поставленного вопроса. И не нужно выделять текст жирным, еще зрячий. Вернитесь в начало и внимательно прочитайте, чего хочет автор темы.
Присоединяюсь. Но несколько уточню. Надо измерить КСВ на эквиваленте сопротивление которого равно волновому сопротивлению фидера.
Ну почему же не понял? Понял. И объяснил, почему, предложенным Вами способом, невозможно измерить выходное сопротивление передатчика.
Был в отезде и с опозданием уточняю вопрос (тему): Проблема возникла при замене радиостанций на таксомоторах (подвернулась работа). На рабочем месте на эквиваленте мощность 2-х р.ст. примерно одинакова, а вот при установке на машину связь только с одной. Вот и предполагаю что отличие в выходных импедансах РА. Антенну сам не строил, КСВ не измерил, просто небыло на то времени. Догуляю отпуск и вернусь к этой работе. Что КСВ не дает информации о фазе и величине активного сопротивления мне известно. Импеданс пассивных цепей могу измерять Р4-11 или РК2-47, КСВ меряю прибором «Сандал». О том что при согласовании необходимо комплексно сопряженная величина импеданса между передатчиком и приемником (РА-фидер, фидер-антенна) тоже не новость. Вот интересно проверить сообщение UR0GT, куда будет деваться моща, если генератор к примеру 50Ом а тракт весь 100Ом или нусть даже 75. Всем спасибо!
Чтоб понять, что представляет собой тот или иной девайс, необходимо знать его параметры. Коль скоро мы собрались строить приемники и передатчики – неплохо было бы знать, по каким критериям они классифицируются.
Основные параметры передатчиков
Основные параметры приемников
Рабочая частота (частотный диапазон), МГц или кГц
Тип модуляции: амплитудная (АМ) / частотная (ЧМ)
Мощность выходного сигнала, Вт
Чувствительность по входу, мкВ
Выходное сопротивление, Ом
Входное сопротивление, Ом
Чувствительность по входу, мВ
Мощность выходного сигнала, Вт
Коэффициент нелинейных искажений (КНИ) НЧ тракта (включая модулятор)
КНИ НЧ тракта, включая демодулятор
Теперь все по порядку.
Рабочая частота (частотный диапазон)
Если передатчик или приемник жестко настроены на определенную частоту – то можно говорить об одной рабочей частоте. Если в процессе работы возможно перестраивать рабочую частоту, то надо назвать диапазон рабочих частот, в пределах которого может осуществляться регулировка.
Измеряется в килогерцах (кГц), мегагерцах (МГц) или гигагерцах (ГГц).
Раньше для определения частотного диапазона чаще использовали не частоту, а длину волны. Отсюда пошли названия диапазонов ДВ (длинные волны), СВ, (средние волны) КВ (короткие волны), УКВ (ультракороткие волны).
Чтобы пересчитать длину волны в частоту, нужно поделить на нее скорость света (300 000 000 м/с). То есть,
где: — длина волны (м)
c – скорость света (м/с)
Теперь вам нетрудно посчитать, что наши деды называли «ультракороткими волнами». Да да, не удивляйтесь, диапазон 65…75 МГц – это уже не просто «короткие» а «ультракороткие». А ведь их длина целых 4 метра! Для сравнения, длина волны мобильника стандарта GSM – 15…30 см (в зависимости от диапазона).
С развитием техники и освоением новых частотных диапазонов, им начали давать невообразимые названия вроде «сверхкороткие», «гиперкороткие» и т.п. Сейчас для обозначения диапазона чаще используют частоту. Это удобнее хотя бы даже тем, что не нужно ничего пересчитывать и помнить скорость света. Хотя, скорость света все равно помнить не помешает 🙂
Тип модуляции
ЧМ, в отличие от АМ, более защищена от импульсных помех. Вообще говоря, на частотах, на которых расположены радиостанции УКВ-диапазона, применение ЧМ более удобно, чем АМ, поэтому она там и применяется. Хотя, телевизионный сигнал все равно передается с амплитудной модуляцией, независимо от частоты. Но это уже совсем другая история.
Частотная модуляция бывает узкополосная и широкополосная. В вещательных радиостанциях используется широкополосная ЧМ – ее девиация составляет 75 кГц.
В связных радиостанциях и прочей не вещательной радиотехнике чаще применяют узкополосную ЧМ, с девиацией порядка 3 кГц. Она более защищена от помех, поскольку допускает более острую настройку приемника на несущую.
Мощность выходного сигнала
Чем мощнее передатчик – тем дальше он может передать сигнал, тем легче этот сигнал будет принять.
Для этого нужно смотреть на:
— Напряжение питания. Чем больше – тем больше мощность (при прочих равных условиях)
— Номинал транзистора, стоящего в оконечном каскаде (или генераторе, если антенна подключена прямо к нему). Если стоит какой-нибудь паршивый КТ315 – большой мощности от схемы можно не ждать, не дождетесь. А если попробуете поднять – транзюк, ничего не говоря, просто предательски взорвется… Лучше, если стоит транзистор КТ6хх или КТ9хх, например, КТ608, КТ645, КТ904, КТ920 и т.д.
— Сопротивления транзисторов в коллекторной и эмиттерной цепях оконечного каскада. Чем они меньше – тем больше мощность (ппру).
Для сравнения скажу так: мощности в 1 Вт хватает в городских условиях где-то на километр при условии, что чувствительность приемника – порядка 1мкВ.
Чувствительность приемника
Ну мы уже начали говорить о чувствительности.
Чувствительность зависит процентов на 90 от «шумности» входного каскада приемника. Поэтому, для достижения хороших результатов, необходимо использовать малошумящие транзисторы. Часто используют полевики – они поменьше шумят.
У приемников диапазона УКВ, чувствительность обычно находится в пределах 0,1…10мкВ. Приведенные значения – крайности. Чтоб получить чувствительность 0,1 – надо изрядно попотеть. Так же, как и надо очень сильно не уважать себя, чтоб сделать приемник с чувствительностью 10мкВ. Истина где-то посередине. Порядка 1…3 мкВ – оптимальное значение чувствительности.
Выходное сопротивление передатчика
Это очень важно знать, потому что можно сделать очень прекрасный мощный передатчик и не получить от него и десятой доли номинальной мощности благодаря неправильному согласованию с антенной.
U 2 = PR U 2 = 100*4 = 400U = 20 В
Получили 20 Вольт. При напряжении 20 Вольт выходной каскад передатчика должен держать мощность 4 Вт, при этом через него будет протекать ток
Таким образом, данный передатчик на сопротивлении 100 Ом развивает мощность 4 Вт. А если вместо антенны на 100 Ом подключить антенну на 200 Ом? (А напряжение то же – 20 В)
Считаем: P = UI = U(U/R) = 20(20/200) = 2 Вт
В два раза меньше! То есть, физически, выходной каскад готов прокачать 4 Ватта, но не может, так как ограничен напряжением в 20 Вольт.
Другая ситуация: сопротивление антенны – 50 Ом, то есть – в 2 раза меньше. Что получается? На нее пойдет двойная мощность, через оконечный каскад потечет двойной ток – и транзистор в конечном каскаде многозначительно накроется медным тазом…
Короче говоря, к чему я это все? А к тому, что необходимо знать, какую нагрузку мы вправе подключить к выходу передатчика, а какую – не в праве. То есть, необходимо знать выходное сопротивление передатчика.
Но нам надо знать и сопротивление антенны. А вот тут-то сложнее: его очень сложно измерить. Можно, конечно, рассчитать, но расчет не даст точного значения. Теория всегда немного расходится с практикой. Как же быть?
Очень просто. Существуют специальные схемы, которые позволяют изменять выходное сопротивление. Они называются «схемы согласования». Наиболее распространены два вида: на основе трансформатора и на основе П-фильтра. Схемы согласования обычно ставятся на выходной каскад усилителя, и выглядят примерно так (слева – трансформаторная, справа – на основе П-фильтра):
Для настройки выходного сопротивления трансформаторной схемы, необходимо изменять количество витков II обмотки.
Для настройки схемы с П-фильтром, нужно регулировать индуктивность L 1 и емкость C 3.
Настройка производится при включенном передатчике и подключенной штатной антенне. При этом, мощность излученного антенной сигнала измеряется при помощи специального прибора – волномера (это такой приемничек с милливольтметром). В процессе настройки, добиваются максимального значения излучаемой мощности. Крайне не рекомендуется производить настройку мощных передатчиков, находясь в непосредственной близости от антенны. Если, конечно, ваша мама хочет иметь внуков… 🙂
Входное сопротивление приемника
Почти то же самое. Кроме внуков. Принимаемый сигнал слишком слаб, чтобы сколь-нибудь навредить отечественному генофонду.
Согласование сопротивлений производится при помощи входного колебательного контура. Антенна подключается либо к части витков контура, либо через катушку связи, либо через конденсатор. Схемы вот:
Сигнал с контура также может сниматься или напрямую, как показано на схемах, или через катушку связи, или с части витков. Во-общем, зависит от воли конструктора и конкретных условий.
Коэффициент гармоник
Говорит нам о том, насколько излучаемый передатчиком сигнал «синусоидален». Чем меньше к.г. – тем больше сигнал похож на синус. Хотя, бывает и так, что визуально – вроде бы синус, а гармоник – тьма. Значит, все-таки – не синус. Человеку свойственно ошибаться. Техника более объективна в своей оценке.
Вот так выглядит «чистый» синус (синусоида сгенерирована звуковым генератором программы WaveLab ):
Гармоники возникают, как мы знаем, из-за нелинейных искажений сигнала. Искажения могут возникать по различным причинам. Например, если усилительный транзистор работает на нелинейном участке передаточной характеристики. Иначе говоря, если при равных изменениях тока базы, изменения тока коллектора не равны. Это может быть в двух случаях:
Что? 500 мА? Ни фига подобного! Мы же только что говорили, что при ПОЛНОСТЬЮ открытом транзисторе, коллекторный ток составляет 250 мА. Значит, больше этого значения, он не сможет быть ни под каким соусом. Если мы будем увеличивать ток базы от нуля до 10 мА, то коллекторный ток будет возрастать только до тех пор, пока не станет равным 250 мА. После этого, он не увеличится, сколько бы мы не увеличивали ток базы. Такой режим транзистора называется « режим насыщения ». В момент достижения коллекторным током отметки 250 мА, базовый ток равен 250/50 – 5 мА. То есть, для корректной работы данного каскада, на его вход нельзя подавать ток больше 5 мА. То же самое происхедит и с сигналом. Если ток сигнала «зашкаливает» за определенное значение, то транзистор уходит в насыщение. На осциллограмме это проявляется в виде «спиленных» верхушек синусоиды:
Кроме таких характерных искажений, возникают и другие всевозможные нелинейные искажения сигнала. Со всеми этими искажениями призваны бороться частотные фильтры. Обычно, используются фильтры нижних частот (ФНЧ), поскольку, как говорилось ранее, частоты гармоник обычно выше частоты полезного сигнала. ФНЧ пропускает основную частоту и «вырезает» все частоты, которые выше основной. При этом, сигнал, как по волшебству, превращается в синус чистой красоты.
Избирательность приемника.
Этот параметр показывает, насколько хорошо приемник может отделить сигнал требуемой частоты от сигналов других частот. Измеряется в децибелах (дБ) относительно соседнего частотного канала либо зеркального канала (в гетеродинных приемниках).
Дело в том, что в эфире постоянно летят тысячи всевозможных электромагнитных колебаний: от радиостанций, телевизионных передатчиков, наших любимых «мобильных друзей», и т.д. и т.п. Различаются они лишь по мощности да по частоте. Правда, по мощности им отличаться не обязательно – это не есть критерий выбора. Настройка на любую радиостанцию, будь то телеканал « MTV » или база вашего домашнего радиотелефона, происходит именно по частоте. При этом, на приемнике лежит ответственность: выбрать из тысяч частот – ту одну, единственную и неповторимую, которую мы хотим принять. Если на близких частотах нет никаких признаков разумной жизни – хорошо. А если где-нибудь через пол-мегагерца от нашей радиостанции, находится сигнал другой радиостанции? Это есть не очень хорошо. Вот тут то и понадобится хорошая избирательность приемника.
Избирательность приемника зависит, в-основном, от добротности колебательных контуров. Подробнее, мы будем разбираться с избирательностью при рассмотрении конкретных схем приемников.
Оставшиеся четыре параметра относятся к НЧ тракту приемника и передатчика.
Чувствительность по НЧ входу передатчика
Чем чувствительнее вход передатчика, тем более слабый сигнал можно на него подавать. Этот параметр особенно важен в жучках, где сигнал снимается с микрофона, и имеет очень малую мощность. Если нужно, чувствительность наращивается дополнительными каскадами усиления.
Мощность выходного НЧ-сигнала приемника
Мощность сигнала, которую отдает на выход приемник. Ее необходимо знать, чтобы правильно подобрать усилитель мощности для дальнейшего усиления.
КНИ (Коэффициент нелинейных искажений)
Ну, в-общем, мы уже разобрались, что такое нелинейные искажения и откуда они берутся. Но! Если по ВЧ-тракту достоточно поставить фильтр – и все станет хорошо, то в звуковом тракте «лечить» нелинейные искажения куда труднее. Точнее – просто невозможно. Поэтому, со звуковым или любым другим модулирующим сигналом, необходимо обращаться очень бережно, чтобы в нем возникло как можно меньше нелинейных искажений.
Чтобы понять, что представляет собой тот или иной девайс, необходимо знать его параметры. Коль скоро мы собрались строить приемники и передатчики – неплохо было бы знать, по каким критериям они классифицируются.
Основные параметры передатчиков
Основные параметры приемников
Рабочая частота (частотный диапазон), МГц или кГц
Тип модуляции: амплитудная (АМ) / частотная (ЧМ)
Мощность выходного сигнала, Вт
Чувствительность по входу, мкВ
Выходное сопротивление, Ом
Входное сопротивление, Ом
Чувствительность по входу, мВ
Мощность выходного сигнала, Вт
Коэффициент нелинейных искажений (КНИ) НЧ тракта (включая модулятор)
КНИ НЧ тракта, включая демодулятор
Теперь все по порядку.
Рабочая частота (частотный диапазон)
Если передатчик или приемник жестко настроены на определенную частоту – то можно говорить об одной рабочей частоте. Если в процессе работы возможно перестраивать рабочую частоту, то надо назвать диапазон рабочих частот, в пределах которого может осуществляться регулировка.
Измеряется в килогерцах (кГц), мегагерцах (МГц) или гигагерцах (ГГц).
Раньше для определения частотного диапазона чаще использовали не частоту, а длину волны. Отсюда пошли названия диапазонов ДВ (длинные волны), СВ, (средние волны) КВ (короткие волны), УКВ (ультракороткие волны).
Чтобы пересчитать длину волны в частоту, нужно поделить на нее скорость света (300 000 000 м/с). То есть,
где: — длина волны (м)
c – скорость света (м/с)
Теперь вам нетрудно посчитать, что наши деды называли «ультракороткими волнами». Да да, не удивляйтесь, диапазон 65…75 МГц – это уже не просто «короткие» а «ультракороткие». А ведь их длина целых 4 метра! Для сравнения, длина волны мобильника стандарта GSM – 15…30 см (в зависимости от диапазона).
С развитием техники и освоением новых частотных диапазонов, им начали давать невообразимые названия вроде «сверхкороткие», «гиперкороткие» и т.п. Сейчас для обозначения диапазона чаще используют частоту. Это удобнее хотя бы даже тем, что не нужно ничего пересчитывать и помнить скорость света. Хотя, скорость света все равно помнить не помешает 🙂
Тип модуляции
ЧМ, в отличие от АМ, более защищена от импульсных помех. Вообще говоря, на частотах, на которых расположены радиостанции УКВ-диапазона, применение ЧМ более удобно, чем АМ, поэтому она там и применяется. Хотя, телевизионный сигнал все равно передается с амплитудной модуляцией, независимо от частоты. Но это уже совсем другая история.
Частотная модуляция бывает узкополосная и широкополосная. В вещательных радиостанциях используется широкополосная ЧМ – ее девиация составляет 75 кГц.
В связных радиостанциях и прочей не вещательной радиотехнике чаще применяют узкополосную ЧМ, с девиацией порядка 3 кГц. Она более защищена от помех, поскольку допускает более острую настройку приемника на несущую.
Мощность выходного сигнала
Чем мощнее передатчик – тем дальше он может передать сигнал, тем легче этот сигнал будет принять.
Для этого нужно смотреть на:
— Напряжение питания. Чем больше – тем больше мощность (при прочих равных условиях)
— Номинал транзистора, стоящего в оконечном каскаде (или генераторе, если антенна подключена прямо к нему). Если стоит какой-нибудь паршивый КТ315 – большой мощности от схемы можно не ждать, не дождетесь. А если попробуете поднять – транзюк, ничего не говоря, просто предательски взорвется… Лучше, если стоит транзистор КТ6хх или КТ9хх, например, КТ608, КТ645, КТ904, КТ920 и т.д.
— Сопротивления транзисторов в коллекторной и эмиттерной цепях оконечного каскада. Чем они меньше – тем больше мощность (ппру).
Для сравнения скажу так: мощности в 1 Вт хватает в городских условиях где-то на километр при условии, что чувствительность приемника – порядка 1мкВ.
Чувствительность приемника
Ну мы уже начали говорить о чувствительности.
Чувствительность зависит процентов на 90 от «шумности» входного каскада приемника. Поэтому, для достижения хороших результатов, необходимо использовать малошумящие транзисторы. Часто используют полевики – они поменьше шумят.
У приемников диапазона УКВ, чувствительность обычно находится в пределах 0,1…10мкВ. Приведенные значения – крайности. Чтоб получить чувствительность 0,1 – надо изрядно попотеть. Так же, как и надо очень сильно не уважать себя, чтоб сделать приемник с чувствительностью 10мкВ. Истина где-то посередине. Порядка 1…3 мкВ – оптимальное значение чувствительности.
Выходное сопротивление передатчика
Это очень важно знать, потому что можно сделать очень прекрасный мощный передатчик и не получить от него и десятой доли номинальной мощности благодаря неправильному согласованию с антенной.
U2 = PR U2 = 100*4 = 400U = 20 В
Получили 20 Вольт. При напряжении 20 Вольт выходной каскад передатчика должен держать мощность 4 Вт, при этом через него будет протекать ток
I = P/U = 0,2А = 200мА
Таким образом, данный передатчик на сопротивлении 100 Ом развивает мощность 4 Вт. А если вместо антенны на 100 Ом подключить антенну на 200 Ом? (А напряжение то же – 20 В)
Считаем: P = UI = U(U/R) = 20(20/200) = 2 Вт
В два раза меньше! То есть, физически, выходной каскад готов прокачать 4 Ватта, но не может, так как ограничен напряжением в 20 Вольт.
Другая ситуация: сопротивление антенны – 50 Ом, то есть – в 2 раза меньше. Что получается? На нее пойдет двойная мощность, через оконечный каскад потечет двойной ток – и транзистор в конечном каскаде многозначительно накроется медным тазом…
Короче говоря, к чему я это все? А к тому, что необходимо знать, какую нагрузку мы вправе подключить к выходу передатчика, а какую – не в праве. То есть, необходимо знать выходное сопротивление передатчика.
Но нам надо знать и сопротивление антенны. А вот тут-то сложнее: его очень сложно измерить. Можно, конечно, рассчитать, но расчет не даст точного значения. Теория всегда немного расходится с практикой. Как же быть?
Очень просто. Существуют специальные схемы, которые позволяют изменять выходное сопротивление. Они называются «схемы согласования». Наиболее распространены два вида: на основе трансформатора и на основе П-фильтра. Схемы согласования обычно ставятся на выходной каскад усилителя, и выглядят примерно так (слева – трансформаторная, справа – на основе П-фильтра):
Для настройки выходного сопротивления трансформаторной схемы, необходимо изменять количество витков II обмотки.
Для настройки схемы с П-фильтром, нужно регулировать индуктивность L 1 и емкость C 3.
Настройка производится при включенном передатчике и подключенной штатной антенне. При этом, мощность излученного антенной сигнала измеряется при помощи специального прибора – волномера (это такой приемничек с милливольтметром). В процессе настройки, добиваются максимального значения излучаемой мощности. Крайне не рекомендуется производить настройку мощных передатчиков, находясь в непосредственной близости от антенны. Если, конечно, ваша мама хочет иметь внуков…
Входное сопротивление приемника
Почти то же самое. Кроме внуков. Принимаемый сигнал слишком слаб, чтобы сколь-нибудь навредить отечественному генофонду.
Согласование сопротивлений производится при помощи входного колебательного контура. Антенна подключается либо к части витков контура, либо через катушку связи, либо через конденсатор. Схемы вот:

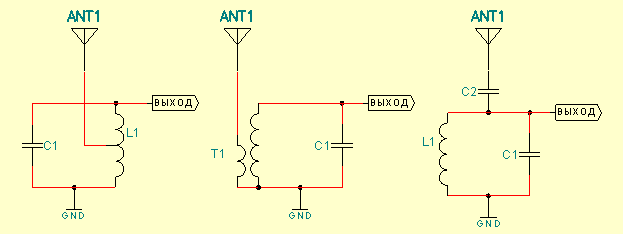

Сигнал с контура также может сниматься или напрямую, как показано на схемах, или через катушку связи, или с части витков. Во-общем, зависит от воли конструктора и конкретных условий.
Коэффициент гармоник
Говорит нам о том, насколько излучаемый передатчиком сигнал «синусоидален». Чем меньше к.г. – тем больше сигнал похож на синус. Хотя, бывает и так, что визуально – вроде бы синус, а гармоник – тьма. Значит, все-таки – не синус. Человеку свойственно ошибаться. Техника более объективна в своей оценке.
Вот так выглядит «чистый» синус (синусоида сгенерирована звуковым генератором программы WaveLab ):
Гармоники возникают, как мы знаем, из-за нелинейных искажений сигнала. Искажения могут возникать по различным причинам. Например, если усилительный транзистор работает на нелинейном участке передаточной характеристики. Иначе говоря, если при равных изменениях тока базы, изменения тока коллектора не равны. Это может быть в двух случаях:
1. На транзистор подан недостаточный ток смещения. То есть, при отсутствии сигнала он полностью закрыт, а открываться начинает лишь с возрастанием уровня сигнала. При этом, у выходной синусоиды получаются «спиленными» низы:
Кстати, выходные каскады большинства передатчиков работают в режиме С. Этот режим не подразумевает наличия смещения базы. То есть, на выходах таких каскадов всегда будет сигнал с отрезанными низами. Но с этим мирятся ввиду высокого КПД подобных каскадов. Гармоники вырезаются фильтрами, стоящими после каскада. Кстати, каскады, изображенные на схемах согласования, работают как раз в режиме C.
2. Амплитуда входного сигнала слишком велика, и необходимый коллекторный ток не может быть обеспечен. Например: В коллекторной цепи транзистора стоит резистор на 100 Ом, напряжение питания – 25 В. Соответственно, при полностью открытом транзисторе, коллекторный ток будет равен 25/100 = 0,25 А = 250 мА. Коэффициент усиления транзистора– 50, то есть, коллекторный ток в 50 раз больше тока базы. Теперь такая ситуация: на базу подали ток 10 мА. Каков будет ток коллектора?

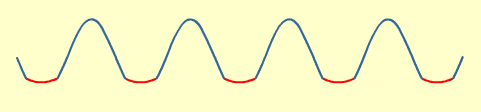

Что? 500 мА? Ни фига подобного! Мы же только что говорили, что при ПОЛНОСТЬЮ открытом транзисторе, коллекторный ток составляет 250 мА. Значит, больше этого значения, он не сможет быть ни под каким соусом. Если мы будем увеличивать ток базы от нуля до 10 мА, то коллекторный ток будет возрастать только до тех пор, пока не станет равным 250 мА. После этого, он не увеличится, сколько бы мы не увеличивали ток базы. Такой режим транзистора называется «режим насыщения». В момент достижения коллекторным током отметки 250 мА, базовый ток равен 250/50 – 5 мА. То есть, для корректной работы данного каскада, на его вход нельзя подавать ток больше 5 мА. То же самое происходит и с сигналом. Если ток сигнала «зашкаливает» за определенное значение, то транзистор уходит в насыщение. На осциллограмме это проявляется в виде «спиленных» верхушек синусоиды:
Кроме таких характерных искажений, возникают и другие всевозможные нелинейные искажения сигнала. Со всеми этими искажениями призваны бороться частотные фильтры. Обычно, используются фильтры нижних частот (ФНЧ), поскольку, как говорилось ранее, частоты гармоник обычно выше частоты полезного сигнала. ФНЧ пропускает основную частоту и «вырезает» все частоты, которые выше основной. При этом, сигнал, как по волшебству, превращается в синус чистой красоты.
Избирательность приемника.
Этот параметр показывает, насколько хорошо приемник может отделить сигнал требуемой частоты от сигналов других частот. Измеряется в децибелах (дБ) относительно соседнего частотного канала либо зеркального канала (в гетеродинных приемниках).
Дело в том, что в эфире постоянно летят тысячи всевозможных электромагнитных колебаний: от радиостанций, телевизионных передатчиков, наших любимых «мобильных друзей», и т.д. и т.п. Различаются они лишь по мощности да по частоте. Правда, по мощности им отличаться не обязательно – это не есть критерий выбора. Настройка на любую радиостанцию, будь то телеканал « MTV » или база вашего домашнего радиотелефона, происходит именно по частоте. При этом, на приемнике лежит ответственность: выбрать из тысяч частот – ту одну, единственную и неповторимую, которую мы хотим принять. Если на близких частотах нет никаких признаков разумной жизни – хорошо. А если где-нибудь через пол-мегагерца от нашей радиостанции, находится сигнал другой радиостанции? Это есть не очень хорошо. Вот тут то и понадобится хорошая избирательность приемника.
Избирательность приемника зависит, в-основном, от добротности колебательных контуров. Подробнее, мы будем разбираться с избирательностью при рассмотрении конкретных схем приемников.
Оставшиеся четыре параметра относятся к НЧ тракту приемника и передатчика.
Чувствительность по НЧ входу передатчика
Чем чувствительнее вход передатчика, тем более слабый сигнал можно на него подавать. Этот параметр особенно важен в жучках, где сигнал снимается с микрофона, и имеет очень малую мощность. Если нужно, чувствительность наращивается дополнительными каскадами усиления.
Мощность выходного НЧ-сигнала приемника
Мощность сигнала, которую отдает на выход приемник. Ее необходимо знать, чтобы правильно подобрать усилитель мощности для дальнейшего усиления.
КНИ (Коэффициент нелинейных искажений)
Ну, в-общем, мы уже разобрались, что такое нелинейные искажения и откуда они берутся. Но! Если по ВЧ-тракту достаточно поставить фильтр – и все станет хорошо, то в звуковом тракте «лечить» нелинейные искажения куда труднее. Точнее – просто невозможно. Поэтому, со звуковым или любым другим модулирующим сигналом, необходимо обращаться очень бережно, чтобы в нем возникло как можно меньше нелинейных искажений.
— длина волны (м)
— длина волны (м)
