Устройство акваланга
Ключевая задача акваланга — обеспечить поступление воздуха в легкие аквалангиста. Но подача воздуха должна осуществляться под тем же давлением, что существует в природной среде. Современное устройство акваланга включает четыре основных части:
Правильная проверка акваланга включает анализ всех частей устройства и правильность их соединения между собой.
Тип дыхания
Все акваланги подразделяются на виды в зависимости от типа дыхания:
Если при погружении надо привлекать как можно меньше внимания к подводным жителям, рекомендуется использовать замкнутую схему дыхания. Но она же технически самая сложная.
Чем больше элементов в системе — тем выше вероятности поломки всего устройства. Поэтому перед очередным погружением такой акваланг надо проверить особенно тщательно.

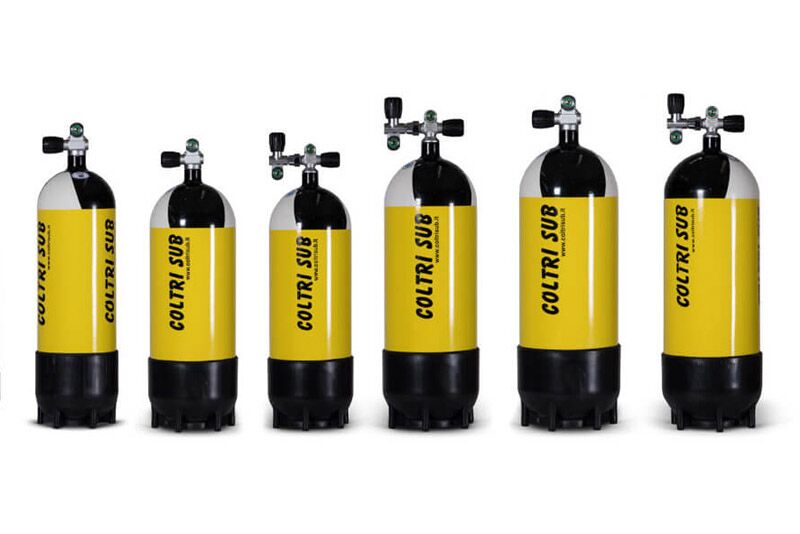

Особенности баллонов
Баллон это главное, из чего состоит акваланг, и он обязательно делается из прочного материала, выдерживающий давление, создаваемое на уровне нескольких десятков метров под водой. Но не менее важно и конкретный газ, который закачивается в акваланг.
Чаще всего, это очищенный и обезвоженный воздух, пригодный для дыхания. Его преимущества в максимальной пригодности для человеческого дыхания. Хотя могут также использоваться специальные смеси для дыхания. Состоят из кислорода, азота и гелия.
Заправка баллонов осуществляется с помощью компрессора, он под давлением закачивает воздух, одновременно очищая от масла и других нежелательных мельчайших частиц. Использование хорошего компрессора это главный принцип работы акваланга и безопасного дайвинга.
Характеристики баллонов
В акваланге может быть один, два или три баллона сразу. При этом размеры варьируются от 5 до 15 литров. В большинстве случаев, новичку хватает баллона на 10 литров. Размеров вполне хватает, чтобы делать относительно глубокие, но недолгие погружения.
Если используются стальные баллоны, их поверхность обязательно покрывается защитным материалом. В противном случае неизбежно появление коррозии, ухудшение технических характеристик баллонов.

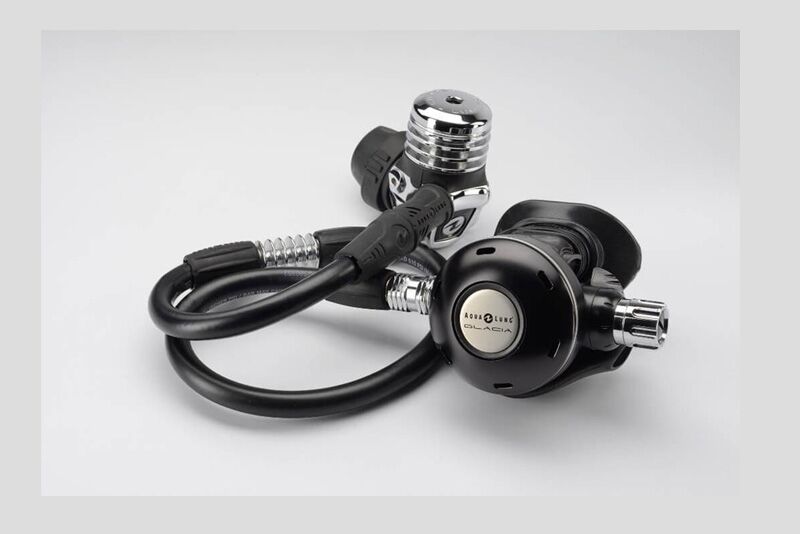

Особенности регуляторов
Основные функции, которые выполняет регулятор акваланга:
Существует одно- и двухступенчатая система регулятора. В любом случае, устанавливается устройство на вентиле и давление в акваланге может регулироваться поворотом механизма. К сожалению, одноступенчатый регулятор располагается слишком близко и может вызывать затруднения с дыханием. Поэтому больше востребованы двухступенчатые модели.
Чтобы при погружении можно было контролировать давление в баллонах для дайвинга надо первоочередное внимание уделить манометру. Часто акваланги комплектуются не очень качественным дополнительным оборудованием, поэтому ничто не мешает заменить на другой, более совершенный.
Безопасность погружения также зависит от скорости расхода воздуха. Новички иногда могут дышать очень быстро, расходуя запас жизненно важного газа. Поэтому первые погружения лучше все делать с профессиональным наставником.
Баллон для дайвинга
Балло́н (для подводного плавания) — стальной, алюминиевый или композитный (тонкостенная металлическая колба, усиленная углеродным волокном) сосуд цилиндрической или, намного реже, сферической формы, используемый для хранения и транспортировки газа под большим (до 300 атм) давлением. Баллон является частью акваланга.
Газ из баллона поступает к пловцу через регулятор. Газ в баллонах обычно содержится под давлением от 186 до 300 бар (от 2700 до 4300 psi, или от 18,6 до 30,0 МПа), а типичный объём резервуара составляет от 1,5 до 18 литров, что позволяет иметь запас газа от 300 до 3600 литров при нормальных условиях (от 30 до 120 ft³ (кубических футов)).
Газовые баллоны также используются для различных надводных задач, включающих в себя хранение газа для кислородной первой помощи при лечении заболеваний, связанных с погружениями, в дыхательных аппаратах пожарных и применяются в качестве хранилища газов в компрессорных станциях; также существуют различные области применения, не связанные с дайвингом.
Содержание
Устройство
В состав баллона, в общем случае, входит:
Типы запорных вентилей
В настоящий момент существует четыре зарубежных типа вентилей:
По правилам Евросоюза с августа 2008 года всё оборудование, используемое для погружений с использованием нитроксов или чистого кислорода, должно соответствовать новому стандарту.
Кроме импортных стандартных вентилей на территории СНГ используется так же большое количество баллонов с советскими стандартами на присоединительную резьбу. Самым массовыми являются баллоны с вентилем ВК-200, присоединительная резьба которых используется так же на аппаратах Украине-2 и Юнга (АСВ). Кроме этого есть ещё разъем «АВМ-5(7)» и разъем «АВМ-1». Для установки импортных регуляторов, а также регуляторов с другими стандартами резьбы, на такие баллоны устанавливаются переходники:
Материал баллонов
Баллоны изготавливаются из стали, алюминия, композитного материала из стали и углеродного волокна. При этом каждый вариант имеет как плюсы, так и минусы.
Назначение баллонов
Дайверы часто используют несколько видов баллонов. Каждый баллон имеет своё назначение.
Дайверы, совершающие рекреационные погружения, часто имеют в наличии следующие баллоны:
Дайверы, совершающие технические погружения, часто используют несколько видов дыхательных смесей, каждая из которых находится в отдельных баллонах, для всех этапов погружения:
В Ребризерах используются баллоны небольшого объёма (1 — 3 литра):
Ёмкость
Наиболее часто задаваемый вопрос выглядит так: «как долго можно пробыть под водой, используя тот или иной баллон?»
Ответ состоит из двух частей:
1. Сколько газа может содержать баллон? Ёмкость баллона зависит от двух показателей:
Таким образом, баллон объёмом 3 литра с рабочим давлением 300 бар может содержать до 900 литров газа.
2. Сколько газа потребляет пловец? На потребление газа влияют два фактора:
Так, пловец, потребляющий 20 литров воздуха в минуту на поверхности, на глубине 30 метров (4 бара) будет потреблять 80 литров в минуту. Если аквалангист имеет для дыхания только трёхлитровый баллон под давлением 300 бар, то газ в баллоне закончится через 11 минут с небольшим.
На потребление газа также влияют скорость потребления кислорода организмом (метаболизм), физическая нагрузка, и психологическое состояние. Строго говоря два последних фактора влияют на расход воздуха не на прямую, а через частоту дыхания. Так как известно, что в зависимости от физической нагрузки увеличивается потребление организмом кислорода, а как следствие, увеличивается объём потребляемой смеси и частота дыхания. Психологическое состояние (стресс, возбуждение, спокойствие) также заметно влияет на расход дыхательной смеси. Логично предположить, что потребление газа больше, если водолаз нервничает или возбуждён.
Резервирование
Настоятельно рекомендуется часть используемого газа резервировать для повышения безопасности. Резерв может понадобиться для осуществления более длинных декомпрессионных остановок, чем было предусмотрено планом погружения, или для предоставления дополнительного времени для устранения последствий происшествий под водой.
Размер резерва зависит от вероятности возникновения той или иной нештатной ситуации во время погружения. Глубоководное или декомпрессионное погружение требует бо́льшего резерва, чем мелководное или бездекомпрессионное погружение. В рекреационных погружениях рекомендуется планировать погружение таким образом, чтобы при выходе на поверхность в баллоне оставался газ под давлением 50 бар или 25 % от начальной ёмкости. В технических погружениях (погружения в надголовные среды или глубоководные погружения) аквалангисты планируют погружения с увеличенными пределами безопасности используя правило третей: одна треть газа планируется на погружение, вторая треть — на выход на поверхность и третья — резерв. При этом в последнее время появились более жёсткие рекомендации, которые основываются на анализе происшествий: оставлять в резерве половину (две четверти), а то и более, запаса газа. Данные рекомендации относятся в большей степени к людям, занимающимся проникновением в подводные пещеры, останки кораблей, в другие надголовные среды с ограниченной свободой манёвра.
Типовые наборы баллонов
Под аквалангом здесь понимается набор из баллона и регулятора — минимальный комплект, позволяющий дышать под водой.
Для обеспечения безопасности водолазы часто берут дополнительный резервный акваланг, чтобы уменьшить вероятность возникновения ситуации «без воздуха» (англ. out-of-air ). Есть несколько вариантов использования баллонов и регуляторов:
Зарядка баллонов
Резервуары должны заряжаться только воздухом на компрессорах или другими дыхательными газами, используя методы смешивания газов. Обе этих услуги должны предоставляться надёжными организациями, вроде магазинов подводного оборудования. Использование для дыхания индустриальных сжатых газов может быть смертельным, потому что высокое давление увеличивает эффект любых примесей в них.
Специальные меры, которые должны быть предприняты при работе с газовыми смесями, отличными от воздуха:
Дыхание загрязнённым воздухом на глубине может стать фатальным. Общие загрязнители: угарный газ — побочный продукт сгорания, углекислый газ — продукт метаболизма, масла и смазок, попавших из компрессора.
Взрыв, вызванный внезапным выбросом из баллона газа под высоким давлением, может быть очень опасным при неумелом обращении. Самый большой риск взрыва существует во время зарядки баллона и первые минуты после окончания зарядки и увеличивается из-за уменьшения в результате коррозии толщины стенок колбы баллона. Другая причина — повреждение или коррозия резьбы и горловины баллона в месте крепления вентиля.
Если зарядка идет от мощного компрессора без предварительного охлаждения сжатого воздуха — баллон разогревается, а после зарядки — остывает, при этом воздух внутри ещё горячий. Напряжения в металле дополняются термическими напряжениями. Это при критическом давлении может довести ситуацию до разрушения. Поэтому остывание в первые минуты после забивки — наиболее опасное время.
Хранение баллона под давлением уменьшает вероятность загрязнения внутренней части баллона коррозийными или токсичными агентами: морской водой, парами нефти, бензина, дизельного топлива, ядовитыми газами, колониями грибов или микроорганизмов.
Производство и тестирование
В большинстве стран требуется регулярная проверка баллонов. Обычно она включает в себя визуальную проверку внутренней поверхности и гидростатический тест (опрессовку). В США визуальная проверка должна проводиться каждый год, а гидростатический тест — каждые пять лет. В ЕС визуальная проверка должна проводиться раз в два с половиной года, а гидростатический тест — каждые пять лет. В Норвегии гидростатический тест (и визуальная проверка) должен проводиться через три года после производства баллона, а затем — каждые два года.
Законодательство в Австралии требует, чтобы баллоны были гидростатически проверены каждые двенадцать месяцев.
Гидростатический тест включает доведение давления в баллоне до испытательного давления и измерение объёма баллона до и после теста. Постоянное увеличение объёма выше допустимого уровня означает, что баллон не выдерживает тест и должен быть уничтожен.
При производстве баллона его параметры, включающие рабочее давление, тестовое давление, дату производства, материал, ёмкость и вес, штампуются на поверхности колбы.
При проведении тестов дата текущего тестирования или дата проведения следующей проверки в некоторых странах, например, в Германии, штампуется на плечиках колбы для облегчения проверки в любой момент.
Большинство операторов компрессорных станций проверяют эти сведения перед зарядкой баллонов и могут отказать в случае наличия нестандартных или просроченных баллонов.
Цветовое кодирование баллонов
В соответствии с EN 1098-3 в ЕС вводится в использование цветовое кодирование газовых смесей в баллонах.
Во многих дайв-центрах по всему миру, где воздух и нитрокс являются стандартно используемыми газами, найтроксные баллоны имеют следующую цветовую маркировку: зелёная полоса на жёлтом основании. Обычным цветом алюминиевого баллона является серебристый. Стальные баллоны окрашиваются во избежание коррозии, главным образом, в жёлтый или белый цвет, что позволяет улучшить заметность. В некоторых промышленных стандартах маркировки баллонов жёлтый цвет означает наличие в баллоне хлора, а в Европе жёлтый цвет означает ядовитое или корродирующее содержимое, однако для подводного плавания это не имеет никакого значения, так как арматура и оборудование не совместимо.
Маркировка
В Европейском союзе баллоны должны быть промаркированы в соответствии с их содержимым. Ярлык должен содержать сведения о типе дыхательной смеси в баллоне.
Баллоны, предназначенные для использования обогащённых кислородом газовых смесей также требуют наличия маркировки «подготовлено к использованию с кислородом», означающей, что они подготовлены для использования в обогащённой кислородом среде.
Баллоны для дайвинга (как выбрать баллон для дайвинга?)
НАЗНАЧЕНИЕ.
Баллон нужен аквалангисту для того, чтобы иметь возможность дышать под водой сжатым и фильтрованным воздухом или газовой смесью. Несмотря на небольшие объемы (от 10-18 литров) за счет того, что баллон выдерживает очень большое внутреннее давление воздуха (200-300 бар), аквалангист может находиться под водой до часа и более.
Баллон, готовый к применению, состоит из цилиндра и вентиля. Современные баллоны снабжены защитой от переполнения. В вентиле находится металлическая пластина (burst disk или Б-диск), которая разрывается и выпускает воздух из баллона, в том случае если внутреннее давление выше критического, обычно на 40 % выше рабочего давления (это может произойти не только из-за переполнения, но и в случае удара или перегрева). Некоторые баллоны оснащены специальной ручкой для переноски.
ВЫБОР.
При покупке как нового, так и подержанного баллона (блестящий наружный вид ничего не говорит о качестве покупаемого баллона) осмотр специалистами снаружи и внутри является обязательным. Сравните цену подержанного баллона с ценой нового и прибавьте к цене необходимые доплаты за осмотр и гидростатический тест. Гидростатический тест делается раз в пять лет.При покупке алюминиевого баллона нужно быть уверенным, что он не перекрашивался владельцем с применением высоких температур. При подозрении на перекраску необходим новый гидростатический тест.
Существует несколько видов баллонов:
Стальной баллон. Стальной баллон обладает меньшей плавучестью, чем алюминиевый такого же объема и, соответственно, аквалангисту требуется меньше груза. Это очень удобно для крупных людей и при использовании костюма сухого типа, когда и так на пояс вешается много грузов. Но с другой стороны, а особенно это относится к стальным баллонам большого литража (15 –18 литров), для сохранения симметрии расположения веса с учетом тяжелого баллона следует концентрировать груз на животе. Стальные баллоны больше подвержены коррозии, чем алюминиевые, но при этом обладают большей прочностью. Это важно при плавании в пещерах, где редко удается избежать ударов и царапин баллона.
ПЕРЕД ПОГРУЖЕНИЕМ.
1. Убедиться, что из вентиля заполненного баллона не сочится воздух.
2. Внимательно осмотреть вентиль:
4. После присоединения регулятора открываем вентиль до упора и делаем пол-оборота в обратном направлении.
5. Подсоединив регулятор с манометром, убедитесь, что баллон заполнен воздухом в соответствии с рабочим давлением.
6. Помните, что прекращать плавание рекомендуется при уровне давления в баллоне порядка 40-50 атмосфер. Выполнение этого правила не только уменьшит риск возникновения экстремальной ситуации для пловца, но и предотвратит попадание воды внутрь баллона.
ПОСЛЕ ПОГРУЖЕНИЯ.
ХРАНЕНИЕ.
Каждый баллон рекомендуется осматривать изнутри раз в год. Это лучшая страховка от загрязнения и коррозии.
Визуальный осмотр проводится:
Если внутри баллона оказалась вода, но коррозии пока не обнаружено, то нужно промыть его чистой водой и тщательно высушить.
РЕМОНТ.
Ремонтные работы с корпусом баллона сводятся, в основном, к смене износившегося Б-диска, к ликвидации коррозии в клапане баллона и в самом баллоне.
Ликвидация коррозии в вентиле баллона.
Перед погружением убедиться, что заполнен воздухом. Часто в промежутках между погружениями его, оставив пристегнутым к BCD, забывают заново заправить.
Незаполненный основной баллон (как, впрочем, и забытые на берегу маска или ласты) напомнит о себе уже в начале погружения, чего не скажешь о Spare Air. Риск плавания с пустым Spare Air состоит не только в повышенной опасности такого погружения, но и в том, что в незаправленный воздухом минибаллон может проникнуть вода. Хранить Spare Air нужно с закрытым клапаном и давлением ниже рабочего.
Как выбрать баллон для занятий дайвингом? Практические советы
Итак, у нас возникла необходимость купить баллон для занятия дайвингом. Он служит для того, чтобы дышать под водной поверхностью газовой смесью, фильтрованным или сжатым воздухом.
Баллон для дайвинга имеет небольшой объём (от 10 до 18 литров). Благодаря тому, что он рассчитан на достаточно большое давление закачанного воздуха (от двухсот до трёхсот бар), человек может быть под водой более часа.
Если уж покупаете баллон, то желательно брать такой, чтобы у него была ручка для переноски. Выбирая, самое главное определить, какой Вам нужен литраж. Оцените свой вес и практическую необходимость. Если Вы весите больше среднего или Вы собираетесь нырять на приличные глубины, то тогда Вам нужна ёмкость от пятнадцати до восемнадцати литров. Для детей подойдёт и 10 литров. Наиболее востребованной является ёмкостью 12 литров.
Теперь перейдём к материалу. Материал, из которого баллон изготовлен, как Вы понимаете, влияет на его вес и срок службы. Ну а чем меньше вес подводного оборудования, тем больше полезных вещей Вы сможете взять. Материал изготовления указан на маркировке. При соединении с регулятором нужно учитывать одну вещь: существуют два типовых соединения, DIN и YOKE. Ну и, конечно, тип соединения на баллоне должен совпадать с типом соединения на регуляторе.
Перед тем как купить баллон, необходимо проверить маркировку и посмотреть дату проведения смотровой инспекции, а также гидростатического теста.
Что касается длины, то для современных аквалангов не составит труда выбрать баллон, который более подходит к его характеристикам и требуемой подводной работе. Снаряжение по длине, как правило, подбирается пропорционально росту аквалангиста.
Кроме стальных, так же выпускаются алюминиевые баллоны.
Приобретая снаряжение для дайвинга, помните про необходимые гидравлические испытания. Их нужно проводить один раз в пять лет.
Кроме подготовительных занятий по дайвингу, не лишним будет почитать статьи и отывы о погружениях в Интернете. На некоторых сайтах, например web-3.ru, вы сможете даже оставить свой отзыв или опубликовать статью, чтобы поделиться своими впечатлениями или же спросить совета у бывалых дайверов.
Поговорим о баллонах для аквалангов
Про баллоны для аквалангов можно говорить долго: рассказать о том, из чего и как их изготавливают, как проверяют, заряжают, как производится обслуживание и прочее, но сегодня мы поговорим о том, какие акваланги бывают, а главное, какие из них удобны в использовании.
На что же надо обратить внимание при выборе баллонов?
— запас воздуха для погружения
— долговечность и безопасность
В специализированных клубах у дайверов встречаются самые разные баллоны, но на данное время наиболее популярными в России являются такие фирмы, как Фабер и Маннесманн. Фабер поставляется компаниями Тетис, Спорасаб, Марес, а Маннесманн также Тетис и Акватекс. Отличаются данные баллоны в основном стоимостью и покрытием.
На вторичном рынке можно без труда найти стальные баллоны от отечественных аквалангов емкостью около 7 литров. Почти все алюминиевые баллоны представлены компанией Люксфер и поставляются уже известной нам фирмой Тетис.
Выбираем баллоны по запасу воздуха.
Откроем вам небольшой секрет — пустой баллон выглядит абсолютно точно так же, как и полный. Подавляющее большинство баллонов имеет объем 7, 10, 12, 15 (иногда 18) л, диаметр 140, 170 и 204 мм и рассчитаны на давление от 150 до 300 бар. Баллоны можно использовать и по отдельности и конфигурировать в спарки. Из-за наличия широкого сочетания параметров объема и давления, выбор баллонов также велик.
На практике чаще всего дайверы имеют дело с компрессорами, дающими давление 150 — 230 бар. Исходя из этого выбор многих дайверов, которые совершают обычные рекреационные погружения, падает на баллоны емкостью 12-15 литров или спарки на 14 литров (2 по 7).
Универсальными баллонами, пригодными для плавания в бассейне или неглубоком озере, являются 10-ти литровые баллоны. Погружения при определенных условиях и обстоятельствах (к примеру, с декомпрессионными остановками) в основном требуют большого запаса воздуха и естественно при этом увеличенной емкости баллонов (либо давления).
Выбор баллонов по удобству в воде.
Вес и плавучесть баллона — величины переменные. В основном дайверы используют баллоны со средними параметрами, поэтому воздух обычно расходуется не до конца. В итоге мы имеем дело с разницей около 2 кг в весе баллонов. Подобное изменение плавучести при правильно подобранных грузах не будет доставлять в воде никаких неудобств.
Для того, чтобы баллон имел на вас минимальное дисбалансирующее воздействие в воде, лучше использовать баллоны, имеющие плавучесть, близкую к нулевой, также надо учитывать вес воздуха в баллоне. Примером такого баллона является баллон фирмы Фабер, емкость которого составляет 15 литров на 230 бар. Его вес около16,5 кг, вес вентеля около 500 гр.
Погруженный в воду такой баллон вытеснит около 17 литров воды, его вес в воде будучи пустым согласно закону Архимеда составит больше полулитра. Заправленный на 230 бар баллон будет весить около 3,5 кг. Такой баллон сбалансирован хорошо, что можно сказать и о баллонах этой фирмы другой емкости.
Но, к сожалению, продают зачастую и менее удачные изделия, к примеру, стальной баллон Буша с емкостью 15 литров на 230 бар и весом 21,5 кг. Данный баллон в воде весит больше 4 кг, что крайне неудобно и превращает погружение в борьбу дайвера за способность противостоять крену. Погружаться приходится с полунадутым жилетом.
Вообще сочетать такие баллоны с жилетами небольшой емкости (7-10 литров) не очень безопасно. Например, 15-литровый баллон Буша просто потопит надутый полностью жилет, об их совместимости нет и речи.
Неплохой сбалансированностью отличаются российские 7-литровые стальные баллоны от дыхательной техники. Их вес составляет от 6,7 до 7,7 кг. Выбирая стальной баллон, обращайте внимание на соотношение объема и веса по клейму. Хорошо бы, чтобы разница не превышала 10 — 15 % (1 — 1.5 кг).
В прессе иногда встречаются статьи о том, что по мере расходования воздуха алюминиевые баллоны сильно меняют плавучесть в воде, но это не так. Любой баллон меняет свой вес только на вес расходуемого воздуха, от материала изготовления это не зависит.
Также пишут, что алюминиевые баллоны гораздо легче стальных, но на практике это не совсем так. На суше стальные баллоны намного легче алюминиевых при одинаковом запасе воздуха. Но вот в воде другое дело. Из-за толстых стенок алюминиевые баллоны обычно вытесняют больше воды, нежели весят сами.
Итак, хороший баллон, неважно из чего он сделан, не должен мешать дайверу под водой, то есть должен быть сбалансированным и иметь приемлемые габариты.
Выбор баллона по весу на суше.
Как говорится, чем тяжелей баллон, тем крепче руки, здесь, думаю, объяснять особо ничего не нужно. Баллоны, имеющие одинаковый объем и давление, выстраиваются по рейтингу в следующем порядке:
Выбор баллона по надежности и длительности службы.
Любой баллон для дайверов, произведенный такими компаниями, как Маннесманн, Люксфер или Фабер уже по определению, является изделием для многолетнего и безопасного использования, если соблюдать правильные условия его эксплуатации и проводить своевременное переосвидетельствование специалистами.
Выбор баллона по цене.
Если выбор стоит между баллонами, выпущенными одной фирмой, но с разными названиями типа Аквалунг, Марес и т д, то купить можно то, что дешевле, т к качество в любом случае будет достойным.
