Как затянуть болт без динамометрического ключа
Как затянуть болт без динамометрического ключа
Ранее этот вопрос был затронут Дмитрием Ермаковым, но думаю полезно будет для всех, кто хочет «затягивать гайки по мануалу».
Сам ключ в наипростейшем китайском исполнении стоит от 700 грн, что не вселяет желания его резко покупать, учитывая что нужен он нам один раз в пару лет так сказать.
В принципе, при наличии большого опыта кручения гаек и умении перевести в уме Ньютоно-метры в «усилие на руку», можно обходится без него, хотя понятно что погрешность будет в пару. ньютоно-метров, но сейчас поговорим о том, как все-таки «закрутить по феншую».
Итак речь идет о регулировке зазора клапанов.
Контргайки там закручиваются с усилием 14Нм. Делим на 10 и получаем 1,4кгсм (килограм-сила-метр).
Это означает, что максимальное рекомендуемое усилие при затягивании гайки должно быть равно силе, с которой действует груз весом в 1,4 кг. подвешенный к ключу длиной 1 метр, причем не просто висящим там, а действующим перпендикулярно в ключу!
Понятно, что искать метровый ключ, крайне неблагодарное занятие, но есть выход!
Общая формула:
М=0.1*F*L. где
L-длина плеча (в см.),
M-момент силы,
F- сила воздействия (вес в кг)
(Коэффициент 0.1 введен, для упрощения расчетов. Более точно будет, если написать там 0.098, но для наших небольших требуемых усилий в Нм, можно округлить до 0.1 и останется при этом, приемлимая точность вычислений и легче считать такое в уме)
Т.е. нам нужен ключ на 10 (например рожковый-рожковый, но удобней все-таки рожковый-накидной), обычный кантер (электронный или механический не важно)

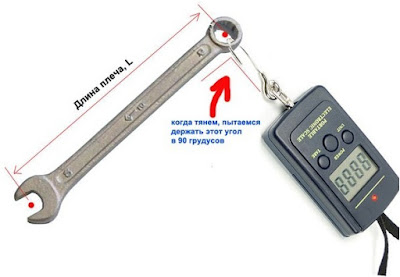

Начали (см. рисунок внизу):
Затяжка без использования динамометрического ключа
Способ затяжки без использования динамометрического ключа (почерпнуто с просторов инета, с небольшой моей редакторской правкой)
Задалась вопросом: «Как затянуть без динамометрического ключа болтовое соединения необходимым моментом, если нет в хозяйстве ключа»?
Это можно сделать, вчера опробовано лично.
Понадобится:
1) ключ рожково-накидной или накидной двусторонний, в моем случае это была сгибающаяся отвёртка для бит с полостью в ручке, куда вставлялся метровый отрезок трубы;
2) пружинный кантер(весы) с пределом до 20 кг. Я взяла электронные, купленные на Али.
Теперь вспоминаем школьные знания.
Момент затяжки это определенное усилие, приложенное к рычагу длиною в 1 метр. К примеру нам нужно затянуть гайку с моментом 2 кгс*м. Для этого нам нужно измерить длину накидного ключа в метрах. К примеру, длина ключа составила 0,25 метра. Делим 1 на 0,25. Получаем цифру 4. Четыре умножаем на требуемое усилие затяжки(2 кгс*м) и получаем цифру 8 кг.
Так как я филолог, а не математик, свои расчеты и прилагаемые усилия я упростила метровым отрезком трубы: девочке и считать легче, и крутить)
Далее устанавливаем отвёртку/ключ на болт или гайку, на другой конец ключа цепляемся крючком пружинных весов и тянем за кольцо весов до достижения требуемых кг.
Тем самым, простым способом без наличия динамометрического ключа затягивается болтовое соединение необходимым моментом. Да, выглядит непрофессионально, когда ты в отвертку вставила трубу, к концу трубы подцепила весы и тянешь, посматривая на циферблат (я бы даже сказала дурковато), но ценник минимум в 2500 р за динамометрический ключ оправдывает минуту позора В=).
Что делать, если нет динамометрического ключа
Юрий Касярум 13 фев 2014 в 16:07 (честно стырено с ВК vk.com/topic-44899807_29481533)
А это ссылка на видео процесса:
Ранее этот вопрос был затронут Дмитрием Ермаковым, но думаю полезно будет для всех, кто хочет «затягивать гайки по мануалу».
Сам ключ в наипростейшем китайском исполнении стоит от 700 грн, что не вселяет желания его резко покупать, учитывая что нужен он нам один раз в пару лет так сказать.
В принципе, при наличии большого опыта кручения гаек и умении перевести в уме Ньютоно-метры в «усилие на руку», можно обходится без него, хотя понятно что погрешность будет в пару. ньютоно-метров, но сейчас поговорим о том, как все-таки «закрутить по феншую».
Итак речь идет о регулировке зазора клапанов.
Контргайки там закручиваются с усилием 14Нм. Делим на 10 и получаем 1,4кгсм (килограм-сила-метр).
Это означает, что максимальное рекомендуемое усилие при затягивании гайки должно быть равно силе, с которой действует груз весом в 1,4 кг. подвешенный к ключу длиной 1 метр, причем не просто висящим там, а действующим перпендикулярно в ключу!
Понятно, что искать метровый ключ, крайне неблагодарное занятие, но есть выход!
Общая формула:
М=0.1*F*L. где
L-длина плеча (в см.),
M-момент силы,
F- сила воздействия (вес в кг)
Т.е. нам нужен ключ на 10 (например рожковый-рожковый, но удобней все-таки рожковый-накидной), обычный кантер (электронный или механический не важно)
Начали (см. рисунок в HD-качестве):
1. Отмеряли линейкой длину ключа, согласно рисунка.
2. По формуле посчитали F (в нашем случае=вес в кг.) F=M/(0.1*L).
Пример: у меня был ключ рожковый-накидной и длина его согласно рисунка получилась 12,3см.
Подставив в формулу я получил: F=14/(0.1*12,3)=11,38H, т.е. 11.4кг.
Как затянуть болты гбц без динамометрического ключа
Инструкция по затягиванию болтов головки блока цилиндров (ГБЦ)
Очередная затяжка ГБЦ должна осуществляться при каждом текущем ремонте или обслуживании силового агрегата (смена масла или расходников). Обязательно выполнение процедуры после вмешательства в конструкцию ДВС, и дополнительная обтяжка спустя 500-700 километров пробега. Больше лазить в механизм не рекомендуется и незачем.
После полной подтяжки, болты прочно сидят в гнездах и не раскручиваются при вибрации. В противном случае возможно появление протечек или прогорания прокладки ГБЦ, что чревато капитальным ремонтом.
Современные моторы, произведенные после 2010 года, не требуют периодической подтяжки шпилек по причине обновления устройства и механизма.
Усилие затяжки болтов головки блока цилиндров
Важным фактором является чистота выполнения операции. Перед ремонтом требуется уточнить на сколько закручиваний рассчитаны болты в конкретной модели двигателя. Некоторые автопроизводители делают элементы одноразовыми. Такое положение аргументируется риском повторного использования – болты могут попросту не выдержать второго приложения нагрузки.
Далее требуется перед установкой в обязательном порядке удалить из резьбовых каналов и самих винтов все загрязнения, смазку или пылевые остатки. В противном случае мусор может забить дно колодца, что не даст закрутить деталь полностью.
Таблица моментов затяжки резьбовых соединений
Среди самых распространенных автомобилей особенно выделяется следующая группа:
Эти машины считаются самыми популярными гостями станций технического обслуживания, следовательно, логично составить список именно по силовым агрегатам машин.
Момент протяжки Н*м
40-50 + доворот на 90°
Порядок затяжки болтов ГБЦ
Стандартная схема затяжки начинается от центральных винтов к краям. Этому правилу требуется неуклонно придерживаться во избежание перекоса или растрескивания алюминиевой «головы мотора».
Обычно последовательность действий для четырехцилиндровой модели выглядит так:
К стандартным рядникам можно отнести следующие моторы:
Так как данные агрегаты являются аналогичными по конструкции, к ним применима общая система. К данной категории можно отнести и Лада Приора на 8/16 клапанов Чери Тигго, и ВАЗ 2108. Сомнения вызывают лишь японские моторы автомобилей Мазда, некоторые Тойоты, Хонда и Mitsubishi. Ввиду высокотехнологичной, сложной конструкции, последовательность действий может отличаться.
Как затянуть болты ГБЦ без динамометрического ключа
Цена на профессиональный инструмент, приемлемой точности доходит до 200$, что не по карману простому обывателю. Однако физика дает пользователям право на самостоятельное изготовление «подобия» данного инструмента за умеренную плату.
Для этого понадобится:
Чтобы затянуть болты без динамометрического ключа, необходимо вспомнить немного физики. Момент затяжки является приложенным усилием к метровому рычагу (кгс.м). Следовательно, требуется замерить длину ключа и разделить 1 на получившееся число. Далее результат умножается на момент затяжки и ответом будет необходимый показатель на весах.
Для примера можно смоделировать ситуацию:
Таким образом, если к ключу присоединить весы, тянуть за крючок требуется с силой 12 кг. Если необходимо закрутить болт с маркировкой в Ньютонах, при помощи стандартного соотношения вычисляется усилие и здесь.
Как сделать динамометрический ключ своими руками, чтобы им было удобно пользоваться?
Метровая рукоятка ключа – не самый практичный вариант. Воспользуемся правилом расчета силы в зависимости от длины рычага. Формулы изучать нет смысла, величины рассчитываются в пропорциях.
Чем короче рычаг, тем большее усилие необходимо приложить (при сохранении величины крутящего момента):
Читать также: Основные инструменты для обработки древесины
Для изготовления понадобятся:
Отмерив от центра вращения необходимую длину, закрепляем хомут на рычаге.
Устройство готово за 15 минут. Можно наметить несколько точек установки хомута, в зависимости от измеряемого момента.
Если не хочется делать своими руками отдельный инструмент – воспользуйтесь стандартным набором ключей (с одной стороны рожковый, с другой – накидной). Принцип действия такой же точно.
Для каждого ключа (поскольку они разной длины), заранее составляем таблицу расчета. Можно воспользоваться готовым приложением для смартфона:
Вводим полученные данные (длина рычага, показания кантора), и видим готовый результат в ньютонах на метр.
Затягиваем болт самодельным динамометрическим ключом – видео
Вывод: Имея на руках безмен стоимостью 300 – 500 руб. (он есть практически в каждом доме), можно сэкономить на покупке фабричного динамометрического ключа: цена порядка 2000 – 3000 рублей.
Головка блока цилиндров (ГБЦ) в двигателе играет чрезвычайно важную роль. В ней размещён газораспределительный механизм, который отвечает за порядок впрыска топлива и отвода отработанных газов. ГБЦ находится под постоянным воздействием большого давления газов и высокой температуры. Крепится ГБЦ при помощи болтов, шпилек и гаек, к правильной затяжке которых предъявляются повышенные требования.
Закручиваем болты правильно
Любое резьбовое соединение рассчитано на определённый момент затяжки. Он регламентирован отраслевыми стандартами качества, например, «ОСТ 37.001.050–73 Затяжка резьбовых соединений. Нормы затяжки» и руководящими документами заводов-изготовителей транспортных средств. Иностранные производители используют другие стандарты, но в основном они сходны с отечественными. Приведённая ниже информация будет излагаться, опираясь на российские стандарты.
До какой степени можно затягивать резьбовые соединения
Почему важно выдерживать правильный момент затяжки? Только грамотное затягивание обеспечит надёжную фиксацию детали, с одной стороны, и предотвратит повреждение резьбы и/или самой детали — с другой стороны.
Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:
Затяжка болтов головки блока цилиндров динамометрическим ключом
Пределом текучести называют механическую характеристику материала, характеризующую напряжение, при котором деформации продолжают расти без увеличения нагрузки. Обозначение σт.
Единица измерения — Паскаль [Па] либо кратные [МПа].
Это важный параметр, с помощью которого рассчитываются допустимые напряжения для пластичных материалов.
TalisWoMan › Блог › Затяжка без использования динамометрического ключа
Способ затяжки без использования динамометрического ключа (почерпнуто с просторов инета, с небольшой моей редакторской правкой)Задалась вопросом: «Как затянуть без динамометрического ключа болтовое соединения необходимым моментом, если нет в хозяйстве ключа»?Это можно сделать, вчера опробовано лично.Понадобится:1) ключ рожково-накидной или накидной двусторонний, в моем случае это была сгибающаяся отвёртка для бит с полостью в ручке, куда вставлялся метровый отрезок трубы;
2) пружинный кантер(весы) с пределом до 20 кг. Я взяла электронные, купленные на Али.Теперь вспоминаем школьные знания.Момент затяжки это определенное усилие, приложенное к рычагу длиною в 1 метр. К примеру нам нужно затянуть гайку с моментом 2 кгс*м. Для этого нам нужно измерить длину накидного ключа в метрах. К примеру, длина ключа составила 0,25 метра. Делим 1 на 0,25. Получаем цифру 4. Четыре умножаем на требуемое усилие затяжки(2 кгс*м) и получаем цифру 8 кг.Так как я филолог, а не математик, свои расчеты и прилагаемые усилия я упростила метровым отрезком трубы: девочке и считать легче, и крутить)Далее устанавливаем отвёртку/ключ на болт или гайку, на другой конец ключа цепляемся крючком пружинных весов и тянем за кольцо весов до достижения требуемых кг.Тем самым, простым способом без наличия динамометрического ключа затягивается болтовое соединение необходимым моментом. Да, выглядит непрофессионально, когда ты в отвертку вставила трубу, к концу трубы подцепила весы и тянешь, посматривая на циферблат (я бы даже сказала дурковато), но ценник минимум в 2500 р за динамометрический ключ оправдывает минуту позора В=).
На многих запчастях для велосипеда и не только часто указывается момент затяжки винтов/ болтов/ гаек и прочего, чтобы не навредить резьбе и не испортить запчасть.Статья будет полезна тем, кто хочет закручивать гайки по мануалу без траты средств на динамометрические ключи, ибо сто́ят они не бюджетно.В принципе, при наличии большого опыта кручения гаек и умении перевести в уме Ньютоно-метры в «усилие на руку», можно обходится без ключа, хотя понятно что погрешность будет в пару ньютоно-метров, но сейчас поговорим о том, как все-таки закручивать с наименьшей погрешностью.Итак речь идет о установке заднего переключателя.Гайка переключателя прикручивается к петуху велосипеда с усилием 10Нм. Делим на 10 и получаем 1 кг*м (килограмм силы на метр).Это означает, что максимальное рекомендуемое усилие при затягивании гайки должно быть равно силе, с которой действует груз весом в 1 кг, подвешенный к ключу длиной 1 метр, причем сила груза должна действовать перпендикулярно к ключу!Понятно, что искать метровый ключ, крайне неблагодарное занятие, но есть выход!Общая формула:М=0.1*F*LгдеL-длина плеча (в см),M-момент силы,F- сила воздействия (вес в кг)Т.е
нам нужен ключ на 10 (удобнее всего рожковый-накидной), весы (электронные или механические, не важно)
Как затянуть болт без динамометрического ключа
На многих запчастях для велосипеда и не только часто указывается момент затяжки винтов/ болтов/ гаек и прочего, чтобы не навредить резьбе и не испортить запчасть.
Статья будет полезна тем, кто хочет закручивать гайки по мануалу без траты средств на динамометрические ключи, ибо ст о́ ят они не бюджетно.
В принципе, при наличии большого опыта кручения гаек и умении перевести в уме Ньютоно-метры в «усилие на руку», можно обходится без ключа, хотя понятно что погрешность будет в пару ньютоно-метров, но сейчас поговорим о том, как все-таки закручивать с наименьшей погрешностью.
Итак речь идет о установке заднего переключателя.
Гайка переключателя прикручивается к петуху велосипеда с усилием 10Нм. Делим на 10 и получаем 1 кг*м (килограмм силы на метр).
Это означает, что максимальное рекомендуемое усилие при затягивании гайки должно быть равно силе, с которой действует груз весом в 1 кг, подвешенный к ключу длиной 1 метр, причем сила груза должна действовать перпендикулярно к ключу!
Понятно, что искать метровый ключ, крайне неблагодарное занятие, но есть выход!
где
L-длина плеча (в см),
M-момент силы,
F- сила воздействия (вес в кг)
Т.е. нам нужен ключ на 10 (удобнее всего рожковый-накидной), весы (электронные или механические, не важно).
P.S. Не забываем перед всеми этими манипуляциями, взвесить на весах 1 литровую пластиковую бутылку воды и убедиться, что весы показывают ровно 1 кг (с погрешностью +-30 грамм).
Возможные погрешности:
1) тянуть идеально под углом 90 градусов,
2) точность измерения длины L
3) погрешность весов.
И да, лучше чуть недокрутить, то есть чтобы погрешность была в меньшую сторону, ибо срыв резьбы на резьбовом соединении – неприятная штука (уже срывал в вилке, с тех пор закручиваю с весами 🙂 )
*а затянуть по мануалу очень хочется!
Так уж получилось, что это мой первый пост. Принципиально не хотел писать первым постом «как я влился в моторяды», ибо так делают все, это лирика чистой воды и практическую пользу несет редко.
Сразу предупреждаю, что точность метода неизвестна и мной не проверена (ибо как раз у меня ключа и нет). Могу сказать одно: равномерность затяжки будет обеспечена.
Многие могут назвать содержимое поста костылями и колхозом. Ваше право. Но за неимением лучшего, как правило, приходится пользоваться тем, что есть.
А то, что есть, думаю, лучше, чем затягивать от руки 🙂
Начну с небольшой предыстории.
(Тем, кому хочется сразу суть, читать с «Нам понадобится« ).
Началось все с того, что мой старый конь по имени ZX-50 потребовал новой поршневой, ибо за 7 лет в нем была поменяна одна лишь лампочка (за что ему большое спасибо). После появления Броса в гараже, его было бы резонно вообще не ремонтировать и оставить на содержание младшему брату, пускай разбирается в технике. Но младший брат еще достаточно зелен (13 лет), интересуют его больше «танки» и «контра» (хотя с друзьями на квадрике катается по полям периодически), а деревенской роскоши, в духе перевозки картофельных мешков, стальных труб и пакетов с цементом, Брос себе позволить не может. Точнее, я ему позволить не могу. Да и расход в 4 литра на 150 километров с его 650 кубами Бросу мог только сниться.
Такой «транспорт на 5 километров», вообще говоря, очень полезен, да и много с ним воспоминаний связано, потому вернуть его к жизни определенно стоило.
Далее пошел процесс беготни по Питеру и поиск нужных запчастей. «Авто-Вело-Мото» за это дело вообще больше спасибо. Их главное найти и добраться, а там уже только сиди да называй нужную запчасть — с вероятностью 98% её тут же принесут тебе со склада. Новая поршневая — 2 тысячи рублей, восхитительно, беру! (От таких ценников Брос в гараже опять нервно подергивает клапанами).
Параллельно в одном из журналов «МОТО» я наткнулся на статью по переборке двухтактной горизонталки, в которой было написано «затянуть с моментом 12 Нм». Затяжка цилиндра по моменту — это не то, чем стоит пренебрегать», — подумал я, и начал искать пути решения проблемы, поскольку ключа, как известно, у меня не было.
Решение было найдено достаточно быстро, из определения «момента» с курса школьной физики. Все, что было нужно, я нашел на даче (люблю заниматься ремонтом именно там, а не в гараже. Просто приятнее).
Итак, нам понадобится:
(В данном случае, мне понадобилось)
1) Трещотка.
(можно и вороток, но он не совсем подходит для наших задач. Об этом позже.)
2) Труба, которую можно на эту трещотку надеть.
(можно и без нее, на самом деле. Чем легче — там лучше. Мне отлично подошла ручка от швабры 🙂
3) Рулетка или еще что-нибудь, чем сантиметры можно измерить.
4) Груз. Мне не менее отлично подошел блин от штанги на 2.5 кг. Очень удобно использовать что-то известной массы. Например, два литра воды в бутылке 🙂
5) Маркер, карандаш, топор, кусок изоленты или что-то другое, чем можно отметить измеренное расстояние.
Порядок действий:
1) Надеваем трубу на трещотку.
2) Смотрим момент затяжки в мануале.
3) Смотрим, каким моментом мы располагаем. (из расчета 1 кг = 10Н. Для перфекционистов: 1 кг = 9,80665 Н)
*Поскольку я не мог изменять массу груза, пришлось изменять длину плеча рычага. Впрочем, это и есть самый удобный способ. Можно обойтись и без трубы, но оперировать с длиной рычага трещотки крайне неудобно.
Итоговая формула будет такой:
P1 = (M2*100)/(M1*10) (х10 (или х 9.80665 🙂 — перевели в Ньютоны)
Получаем: (12*100)/(2.5*10) = 48 сантиметров.
5) Смотрим, каким рычагом мы располагаем (измеряем расстояние от оси вращения трещотки до конца трубы).
*Если слишком мало — ищем другую трубу или еще один (или другой — более тяжелый) груз.
6) Отмечаем 48 сантиметров на нашей трубе и вешаем туда груз. Не забываем взводить трещотку так, чтобы она была параллельна полу. (Почему? См. ниже) Взводим до того момента, пока груз не перестанет опускаться под своим весом.
Поздравляю, вы затянули гайку/болт с указанным в мануале моментом! Повторите процедуру на остальных 🙂
Теоретическое отступление:
Для более точного результата важно, чтобы рычаг находился параллельно полу (именно поэтому нам не подходит вороток — там очень трудно этого добиться), ибо затягиваем мы исключительно с использованием силы тяжести (коей на нашей планете предостаточно) которая тянет исключительно вниз, и никуда больше (есть, конечно, одно местечко на планете, где таки не вниз, но вряд ли отсутствие динамометрического ключа застало вас именно там).
Как известно, плечо силы — это перпендикуляр от точки приложения (от гайки то есть) до линии ее действия. Потому при непараллельном расположении рычага и пола вы будете получать меньший момент затяжки.
P.S.
На самом деле, на поиск всех предметов по даче и затяжку первой гайки было потрачено чуть больше времени, чем вы потратили на прочтение этого поста. И намного меньше, чем я потратил на написание.
Спасибо моей школьной учительнице по физике.
Спасибо вам, что прочитали этот пост.
Всем добра. Не ломайтесь 🙂
Головка блока цилиндров (ГБЦ) в двигателе играет чрезвычайно важную роль. В ней размещён газораспределительный механизм, который отвечает за порядок впрыска топлива и отвода отработанных газов. ГБЦ находится под постоянным воздействием большого давления газов и высокой температуры. Крепится ГБЦ при помощи болтов, шпилек и гаек, к правильной затяжке которых предъявляются повышенные требования.
Важность правильной затяжки болтов или гаек ГБЦ
Головка блока цилиндров (ГБЦ) — один из важнейших узлов автомобиля. Она закрывает блок цилиндров. В ней расположены распределительные валы, клапанные крышки и другие детали газораспределительного механизма. На ГБЦ постоянно воздействуют огромные переменные силы давления и температуры. Поэтому к её резьбовому креплению предъявляются особые требования.
Головка блока постоянно должна испытывать силу сжатия, которая задаётся определённым моментом затяжки резьбового крепления. Для того чтобы сила сжатия была равномерно распределена по поверхностям стыка головки с блоком цилиндров предусмотрено большое количество стяжных болтов или шпилек с гайками. Равномерность прижатия ГБЦ к блоку цилиндров обеспечивается определённой схемой порядка затяжки резьбовых соединений. Для уплотнения стыка используется прокладка головки блока, сделанная из особого материала, устойчивого к высокой температуре. При затяжке крепления головки она даёт усадку в тысячные доли миллиметра, что обеспечивает надёжную герметизацию стыка.
Соблюдения правильного порядка затяжки болтов ГБК гарантирует правильность её прижатия к блоку цилиндров
Последствия от перетяжки болтов крепления ГБЦ
Если затяжка резьбовых соединений головки блока ведётся с превышением усилия от номинального, то сила растяжения, которая воздействует на болт или шпильку, начнёт разрушать резьбу в блоке или вытягивать тело крепёжного элемента. Наступает так называемый момент текучести, когда при дальнейшем увеличении силы затяжки сила прижатия начнёт уменьшаться. Итог: быстрое прогорание прокладки в месте наихудшего сжатия.
Если же резьба в отверстиях блока будет сильно повреждена, то она уже не сможет обеспечить необходимое прижатие головки при правильном моменте затяжки. Её потребуется восстанавливать, а это дополнительные затраты. Опытные ремонтники мотористы на практике чувствуют предельную силу затяжки, которую может выдержать резьбовое соединение. Они никогда не допустят дефектов от перетяжки болтов или гаек.
Работа динамометрическим ключом
Что будет, если недостаточно затягивать болты крепления ГБЦ
Если крепление головки выполняется с минимальным усилием, то это приведёт к слабому прижатию её к поверхности блока цилиндров. Между прокладкой и прилегающими к ней плоскостями блока и головки образуются микроскопические зазоры, которые обязательно приведут к прогоранию уплотняющего материала.
Проверка плосткости головки блока специальной линейкой
Недостаточная затяжка болтов крепления не обеспечивает нормального прилегания головки, что может вызвать коробление её стыковой поверхности.
Виды ключей для правильной затяжки резьбовых соединений
Затяжка резьбового соединения должна делаться с таким усилием, чтобы исключить:
Любой материал, из которого сделан блок (головка цилиндров, крепёжные болты), имеет свой предел прочности. Именно наименьший предел прочности самого слабого звена в узле крепления определяет наибольшее усилие затяжки. Самое слабое звено в креплении головки блока цилиндров — болты (шпильки) и резьба в отверстиях блока. Их слабость определяется не столько прочностью материала их изготовления, сколько несопоставимыми размерами (диаметром) с габаритами, массой блока и головки цилиндров. Понятно, что для разрушения солидного чугунного блока или массивной дюралевой головки нужно приложить гораздо больше усилий, чем для разрыва тонкого болта, сделанного из высокопрочной легированной стали.
Какое усилие нужно прикладывать
Пороговое или предельное значение прочности ответственных деталей обычно даётся в паспортных данных двигателя. Там же приводятся значения максимальных усилий затяжки болтов крепления ГБЦ. Для выполнения затяжки с требуемым усилием служат специальные динамометрические ключи.
По способу регулирования и индикации динамометрические ключи делятся на следующие категории:
Фотогалерея: виды динамометрических ключей
Общие правила затяжки креплений головки блока
У головок разных моделей двигателей параметры порядка и момента затяжки ГБЦ сильно отличаются друг от друга. Но есть общий набор универсальных правил, которые подойдут ко всем типам моторов:
Как сделать динамометрический ключ своими руками
Чтобы самостоятельно смастерить необходимый всем механикам инструмент, нужно знать его устройство. В принципе, конструкция динамометрического ключа проста. Это накидной ключ или четырёхгранник под головку с воротком, в который встроен динамометр.
Динамометрический ключ несложно сделать своими руками
Для работы вам понадобятся:
Усилие затяжки в таблице приводится в Нм (Ньютон-метрах), а динамометр измеряет вес в кг. Поэтому сначала нужно разобраться с числами.
Длина воротка постоянна. Её легко измерить. Если в таблице предельное усилие равно 30 Нм, а длина воротка равна 0,3 м, то усилие, показываемое динамометром, должно равняться 30 : 0,3 = 100 Н.
Один кг равняется 10 ньютон. Следовательно, прибор должен фиксировать усилие, равное 10 кг.
Чтобы сделать усилие меньше, нужно длину воротка увеличить. Для этого воспользоваться удлинителем. А дальше всё просто. На конце удлинителя сверлим дырку для верхнего крючка безмена. За нижний конец весов тянем до достижения нужного усилия.
Момент затяжки и порядок затяжки болтов ГБЦ
Разным моделям двигателей требуются различные усилия для затяжки головки блока. Имеются различия и в порядке затягивания болтов крепления. Все эти сведения указаны в паспорте двигателя. Ещё раз подчеркнём важность правильного выполнения затяжки и соблюдения величины её момента.
Порядок затяжки болтов крепления ГБЦ
Начинается затяжка крепления ГБЦ всегда со средних болтов. Это правило нужно соблюдать потому, что необходимо обеспечить наиболее плотное прилегание сопрягающих поверхностей. Каждая ГБЦ клапанного двигателя должна быть установлена без перекосов и ненужного напряжения металла. Затяжка резьбовых соединений обязательно делается в несколько заходов. Важно соблюдать постоянство усилия для каждого болта в каждом заходе.
Предельные крутящие моменты для болтов
Можно ли правильно затянуть резьбовые соединения ГБЦ без динамометрического ключа
Затягивать резьбовые соединения при отсутствии соответствующего оборудования категорически не стоит автолюбителям, которые решили самостоятельно поменять прокладку головки блока или притереть клапаны.
Динамометрическим ключом не всегда пользуются при затяжке опытные слесаря-ремонтники, которые способны почувствовать на практике предел прочности любого болта. Но такая способность приходит не сразу. Для этого нужно поработать динамометрическими ключами несколько лет.
Но даже специалисты с большим стажем болты крепления головки блока цилиндров на дорогих марках легковых автомобилей затягивают динамометрическим ключом, потому что эта операция напрямую влияет на долговечность работы силового агрегата. В экстренной ситуации, когда нет возможности воспользоваться динамометрическим ключом, можно применить вариант с механическим или электронным кантором. В приведённом ниже видео опытный слесарь объясняет зрителям, как можно правильно затянуть головку блока цилиндров без ключа. При этом стоит иметь в виду, что правильность выполнения работ стоит проверить с помощью угломера.
Видео: как проверить затяжку головки блока цилиндров
Затяжка болтов крепления ГБЦ на автомобилях с пробегом — дело ответственное, трудное, специфическое. Ответственное, потому что от правильной затяжки зависит нормальная и долговечная работа двигателя. Трудное, поскольку эту работу выполнять не совсем удобно из-за тесноты и недостаточной обзорности. Специфическое — потому что нужно болты подтягивать в несколько заходов, по определённой схеме, с помощью специального динамометрического инструмента.
