Push dim что это
Звонковая кнопка
Современные квартиры предполагают наличие качественного освещения, которым, естественно нужно управлять. Самым востребованным способом управления является управления с 2х и более мест
В классической схеме проводки, которую сразу начинают воплощать в жизнь некоторые бригады, вариант управления из нескольких реализуется с помощью применения переключателей и перекрестных переключателей. С их помощью, действительно можно добиться желаемого результата, но, если вам потребуется управление светом с 4х мест, например, то проводка будет достаточно сложная – очень много соединений. Если же вам потребуется реализовать диммирование (управление яркостью светильника), то переключатели уже не сработают.
Встречаются разные названия этого устройства, вернее электрики по-разному его называют:
Принцип работы звонковой кнопки для управления светом из нескольких мест
Для того, чтобы управлять группой светильников из нескольких мест, а именно включать или выключать, без диммирования, имеет смысл использовать такой звонковый выключатель в паре с импульсным реле, таким как реле Quid.
Импульсное реле QUID 03992
Импульсное реле QUID 03991
Эти реле отличаются друг от друга тем, что у реле 03992 есть дополнительный вход R (Reset, сброс) для подключения звонковой кнопки мастер выключателя. Ко входу P (Pulsante, импульс) подключается звонковой выключатель, который подает на этот вход нейтраль. К клемме 1 подключается непосредственно сам светильник.
Как работает простая и надежная итальянская система QUID от Vimar читайте в разделе
Схема подключения нескольких звонковых кнопок к реле Quid
Такая схема гораздо проще, требует меньше проводов, чем обычная схема на переключателях!
Диммирование с помощью звонковой кнопки
Диммирование LED светильников звонковой кнопкой
Многие светильники или даже светодиодные лампы имеют функцию уменьшения и увеличения яркости света с помощью диммеров, работающих по отсечке фазы.
Изменять яркость можно с помощью привычных диммеров, которые устанавливаются на месте выключателей, но можно использовать скрытые диммеры, типа VADSBO LD220, которые устанавливаются либо в подрозетнике, либо в соединительной коробке и управляются звонковой кнопкой.
Схема подключения звонковых кнопок к диммеру
Как видно из схемы, диммер подключается к питанию 220В, (L, N) от диммера идет питающий провод к светильнику. К входу диммера
S подключены звонковые кнопки, через которые пропускается L (фаза).
Устройства, которые непосредственно осуществляют диммирование могут быть различными, но принцип остается практически неизменным.
Диммирование светодиодных лент
LED ленты также можно задиммировать и для этого есть несколько способов
Блоки питания с функцией Push-Dim
Светодиодные ленты подключаются к блокам питания. Блоки питания могут быть без возможности регулировки яркости и с возможностью.
Если у блока питания есть функция Push Dim, то им можно управлять с помощью звонковых кнопок.
Схема подключения звонковой кнопки к блоки питания Arlight
У компании Arlight есть также диммеры для светодиодных лент, миниатюрные. Эти светорегуляторы управляются уже не с помощью подачи фазы, а с помощью замыкания двух входов.
Схема подключения миниатюрных диммеров Arlight
Диммирование недиммируемых блоков питания для LED лент
Бывает так, что вся проводка проложена, а вместо светильника было решено установить светодиодную ленту, причем важно иметь возможность изменять яркость у неё. Такая задача может быть решена использованием Смарт диммера Arlight.
Схема подключения SMART-DIM 105 со входом управления TRIAC и push dim
На схеме изображен диммер SMART DIM105, который запитан от блока питания. К диммеру подключается Led лента, с учетом мощности. С другой стороны, светорегулятор подключен к сети 230В. Управление происходит с помощью выключателей звонкового типа с нормально открытыми контактами.
Управление происходит с помощью коротких и длинных нажатий.
Посмотрите наше видео про диммирование светодиодной ленты
Способов диммирования и возможностей для диммирования по-настоящему много, каждый способ применяется в своём случае, однако, применение звонковой кнопки и обслуживаемых соединительных коробок позволяет стандартизировать проводку в случае необходимости управления светильниками из нескольких мест.
Нельзя не отметить, что зачастую комплект из скрытого диммера и звонковой кнопки стоит немного дешевле, чем одно устройство.
Дополнительное преимущество прокладки проводов под звонковую кнопку
Есть еще одно неочевидное преимущества такого способа прокладки проводов и заключается оно в том, что вы получаете возможность использовать систему Casambi вместе с Bluetooth диммерами Vadsbo и другими Casambi устройствами, а это дает вам максимальные возможности в управлении освещением и приводами штор.
Подробнее о системе Casambi читайте в разделе
Как выбрать и купить систему управления светом
Для того, чтобы определиться с выбором системы управления освещением приглашаем вас посетить наш шоу-рум, в котором представлены все возможные варианты.
Мы поможем вам определиться с выбором подходящего для вас варианта, а также:
Схема подключения диммера Vadsbo со звонковой кнопкой
Диммирование светодиодов в общем и в деталях
Диммирование (от англ. dimming — затемнение) — это процесс управления интенсивностью освещения, уходящий своими корнями в XIX век. Впервые диммирование было применено в театрах, когда по замыслу режиссёра сцена должна была затемняться и освещаться в зависимости от происходящего на ней действия. Для этого используемые в то время прожекторы с дуговыми лампами прикрывались затемняющими шторками. Чем больше эти шторки перекрывали световой поток, тем больше они диммировали освещение. Сегодняшние диммеры далеко ушли от своего незамысловатого предшественника, однако в целом их назначение осталось прежним.
Регулировка яркости широко используется в современных системах. Так посредством диммирования можно создать мягкое камерное освещение в гостиной или спальне, быстро сменить атмосферу в кафе или ресторане, усилить визуальные «магниты» в ритейле.
1 Преимущества диммирования
Наиболее широкие возможности по управлению световой средой открываются при сочетании диммирования с разделением световых приборов на группы. Такой подход позволяет управлять общим светом и акцентами независимо друг от друга, реализуя самые интересные и сложные сценарии.
Преимущества диммирования светодиодов
Регулировка яркости светодиодов позволяет в полной мере раскрыть весь их потенциал. Особенности работы LED делают этот осветительный элемент идеальным кандидатом на диммирование.
Особенности диммирования светодиодов
Простейший диммер, регулирующий затемнение ламп накаливания, делает это за счёт «срезания» синусоиды переменного тока. Но в отличие от ламп накаливания, LED светильник имеет более сложное устройство и работает под управлением электронной схемы — драйвера. Таким образом, корректность работы осветительного оборудования напрямую зависит от управляющего им драйвера. В то же время, правильно подобрав драйвер, можно задиммировать абсолютно любые светильники, независимо от их мощности и типа.
2 Стандарты и протоколы диммирования
Симисторный диммер, работающий по отсечке фазы. Его главные преимущества — это низкая цена и возможность встраивания в схему без лишних коммутаций (как выключатель). Для корректного диммирования светодиодов важно проверить совместимость оборудования (связки диммер-драйвер). Это позволит избежать нежелательного гудения и мерцания при работе.
Стандарт, завоевавший широкую популярность в эпоху повсеместного использования люминесцентных ламп. Его суть заключается в отправке по отдельной паре проводов сигнала от 1 до 10V. То есть диммер в данном случае реализован в виде обыкновенного потенциометра. Главным преимуществом такого подхода является полная нечувствительность к нагрузке. Среди недостатков — невозможность управления источником света из нескольких мест и слабая поддержка со стороны производителей светодиодов.
Цифровой протокол, поддерживаемый большинством производителей профессионального осветительного оборудования. Его главное преимущество — это цифровая шина, объединяющая все диммируемые светодиодные светильники в единую систему. Включение, выключение и регулировка яркости осуществляются за счёт сигнальных команд, а не за счёт размыкания питающей цепи. Такой подход позволяет в любое время переназначать, какой выключатель за какой светильник отвечает.
Но самым главным преимуществом цифрового протокола DALI является возможность программирования сцен с их последующим сохранением в памяти. Это полностью переворачивает представление об управлении освещением. Обычная клавиша выключателя может теперь не просто управлять светильником, а задавать режим работы для целой группы.
Из недостатков протокола DALI можно выделить разве что высокую стоимость и необходимость предварительной настройки системы управления.
Интересный в реализации тип диммирования, позволяющий использовать для подключения всего два провода. В роли управляющих элементов служат кнопки с нормально разомкнутыми контактами. Пока вы держите кнопку, сигнал есть, отпустили — сигнала нет.
Метод прост в реализации, не требует дополнительных настроек и может быть реализован почти с любой электрофурнитурой. Но есть и недостатки: малая распространённость драйверов с таким стандартом и ограниченное количество светильников, подключаемых к одной кнопке.
Беспроводная система управления освещением на основе технологии Bluetooth Low Energy.
Позволяет управлять светом с помощью гаджетов на базе iOS и Android или с настенных выключателей и панелей. Подключение светильников к системе происходит за счет добавления в цепь одного из устройств Casambi.
Отсутствие дополнительных проводов позволяет интегрировать управление по Casambi в проект на любой стадии.
Система имеет ряд продуктов с различными вариациями по интеграции и подключению:
Возможности системы:
3 Выбор драйвера
Выбор драйвера и типа диммирования определяется множеством факторов. Самыми гибкими в этом плане являются встраиваемые светильники, так как их драйвер вынесен за пределы корпуса. В случае же с накладными и подвесными светильниками приходится учитывать большое количество нюансов. Однако нерешаемых задач не существует. Заручившись поддержкой квалифицированных специалистов, можно задиммировать даже те светильники, которые изначально не были на это рассчитаны.
Диммирование светодиодных ламп
Для регулировки яркости ламп накаливания давным-давно был изобретён диммер — простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.
Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.
Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.
Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.
При минимальном уровне яркости остаются только маленькие «хвостики».
Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.
Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.
Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.
При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.
Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.
При этом светодиодные диммируемые лампы светились довольно ярко.
Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.
Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил True RMS мультиметром напряжение на выходе.
Чёрный китайский диммер на проводе — 98 В.
Диммер IKEA — 66 В.
Китайский диммер с блестящей ручкой — 46 В.
Максимальный уровень у всех диммеров тоже разный:
В сети — 228 В.
Чёрный китайский диммер на проводе — 211 В.
Диммер IKEA — 221 В.
Китайский диммер с блестящей ручкой — 220 В.
Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.
Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.
Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом. Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.
Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:
Вполне возможно, что импульс помехи влияет на работу электроники ламп.
1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.
p.s. Вот так я провожу выходной. 🙂
p.p.s. На сайте lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того теперь можно заказать тестирование любой лампы из любого интернет-магазина.
upd.: Помимо простых диммеров, отрезающих передний фронт синусоиды (leading edge), существуют диммеры, отсекающие задний фронт (trailing edge) и диммеры на ШИМ. Мне пока такие не встречались. Спасибо Илье Савинкину за подсказку.
Как диммировать светодиодные светильники по Push Dim?
В этом видео описал подробно, как можно диммировать светодиодные светильники по DALI Push Dim
Электромеханик+
69 постов 1.7K подписчиков
Правила сообщества
Правила сообщества не противоречат правилам Пикабу:
В этом видео описал подробно
А в статье показал ещё подробнее.
Когда ж вы переведётесь-то, любители носить круглое, катать квадратное и лайкать друг дружке.

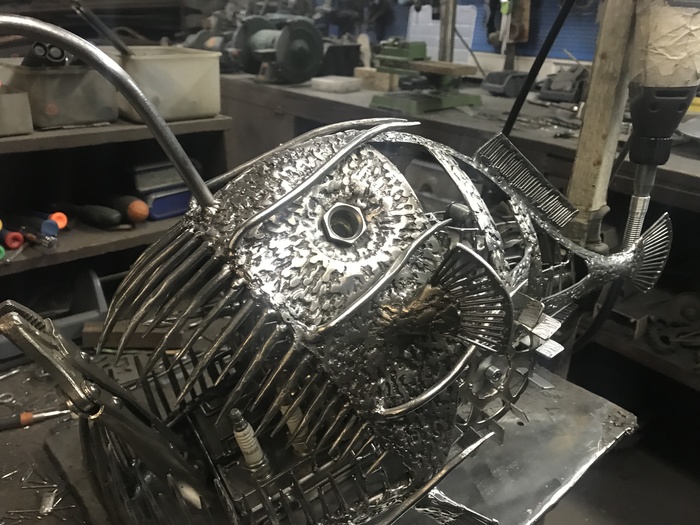

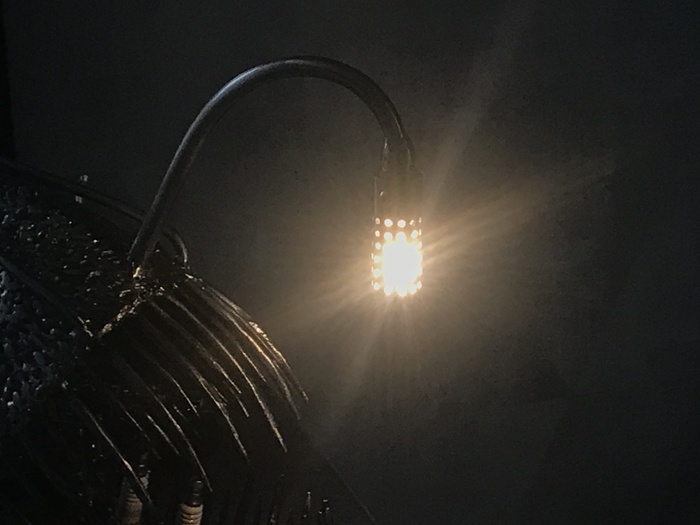

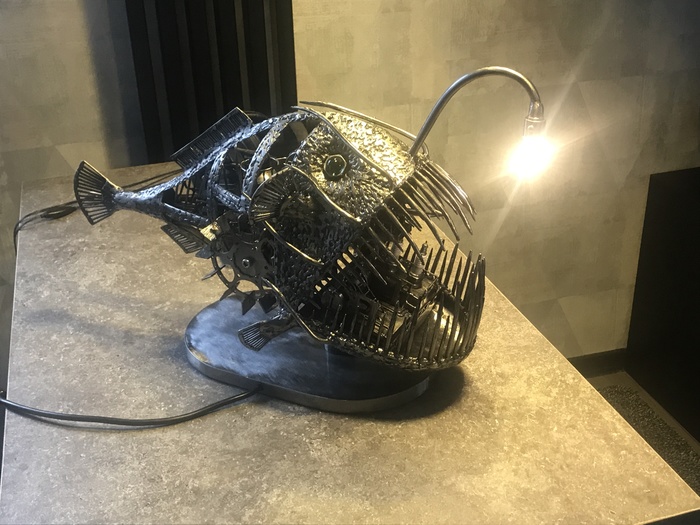

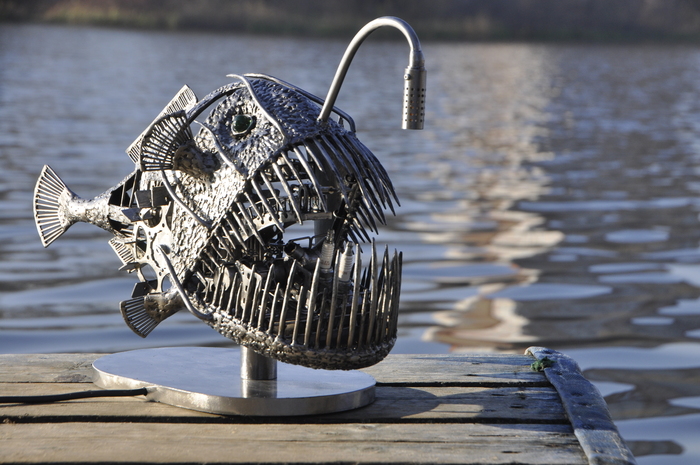

Рыба удильщик

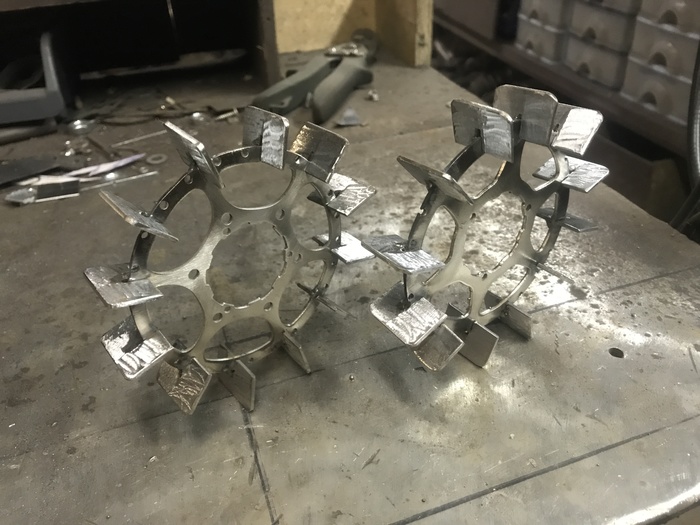

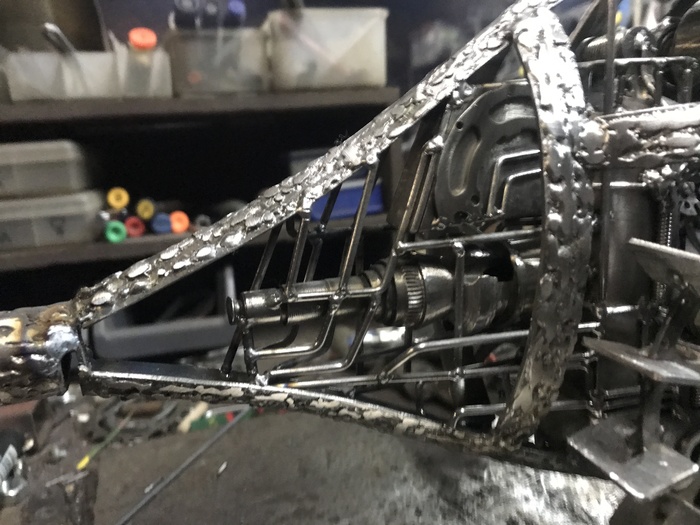

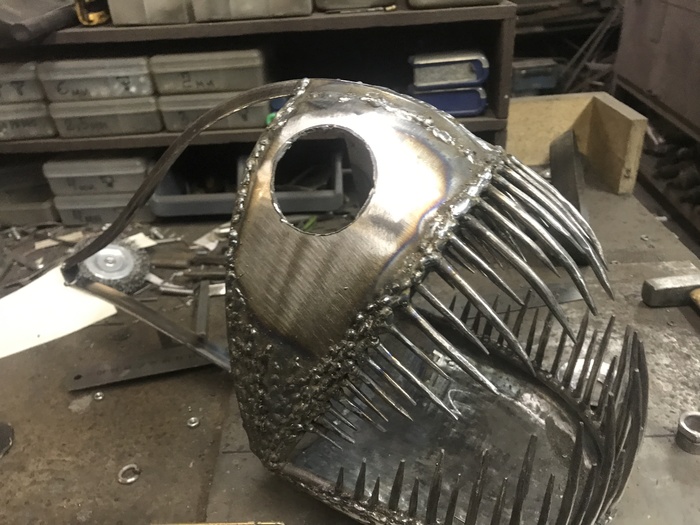

Сделал очередную рыбу. Это уже третья или четвертая. Но в таком исполнении ещё не делал. Отковал зуба что бы выглядели интересней.

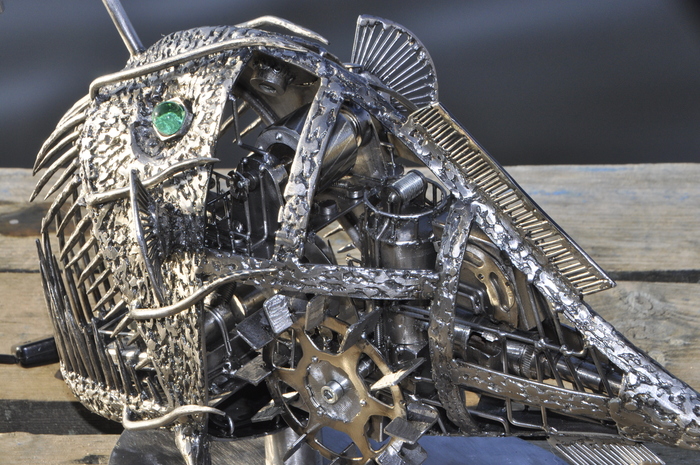

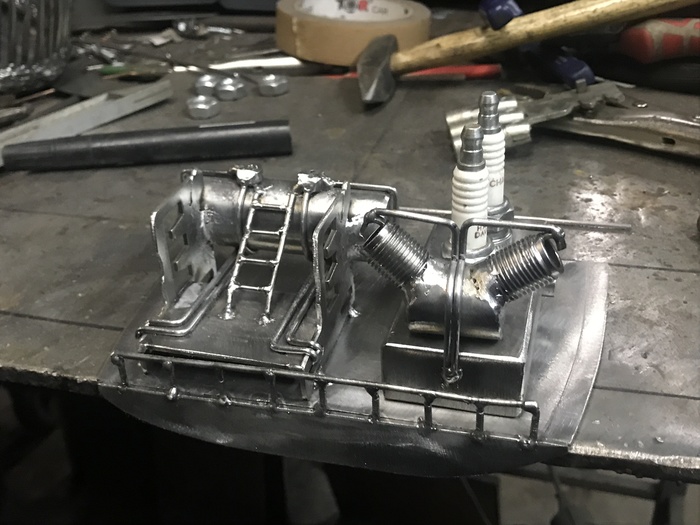

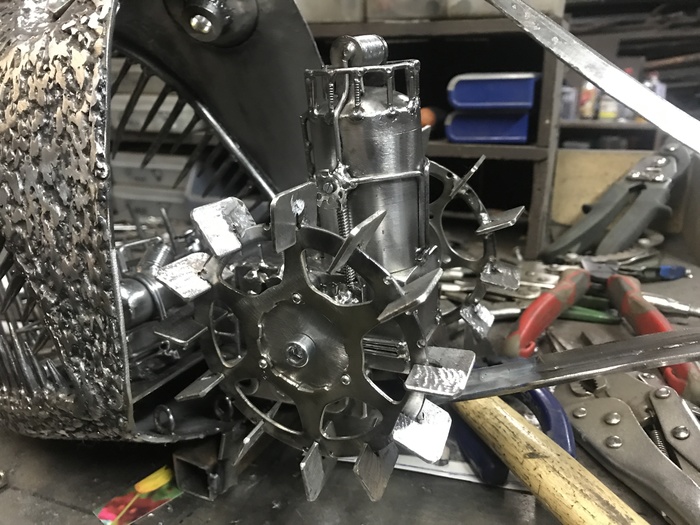

Глаза сделаны из свечей зажигания (немного доработанных). В последствии туда будут вклеены стеклянные шарики из баллончиков краски.

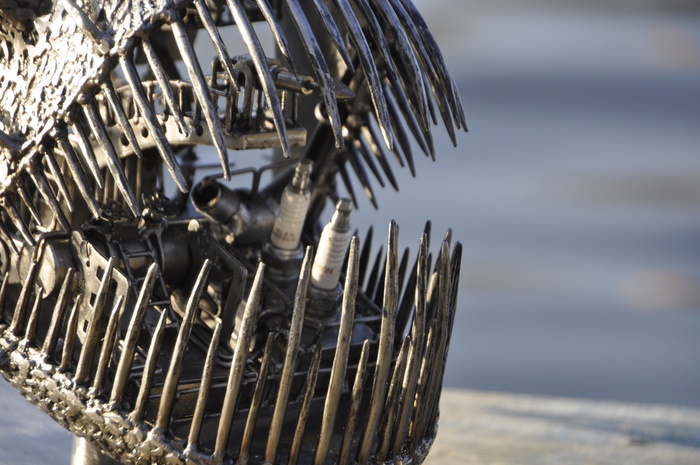

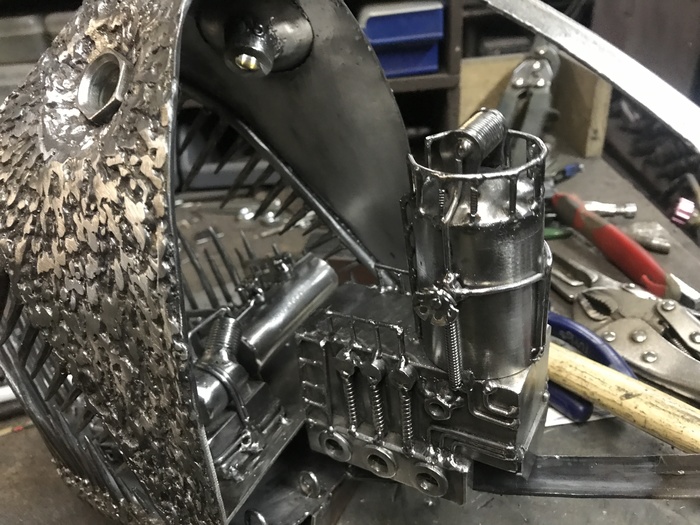

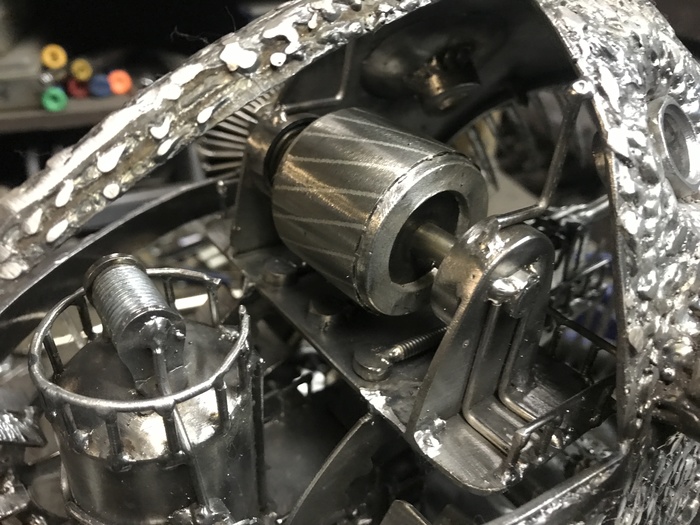

Немного всякого в пасти.
В пасти есть язык(типа) на нём размещен гарпун. когда делал не додумался сфотографировать отдельно.Ну и окончательный результат.

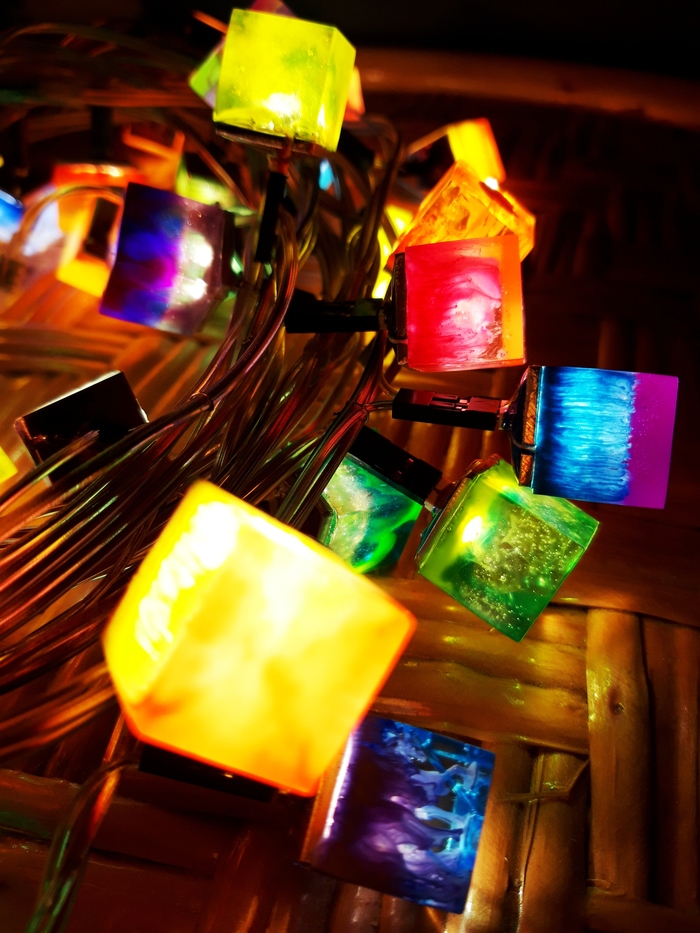

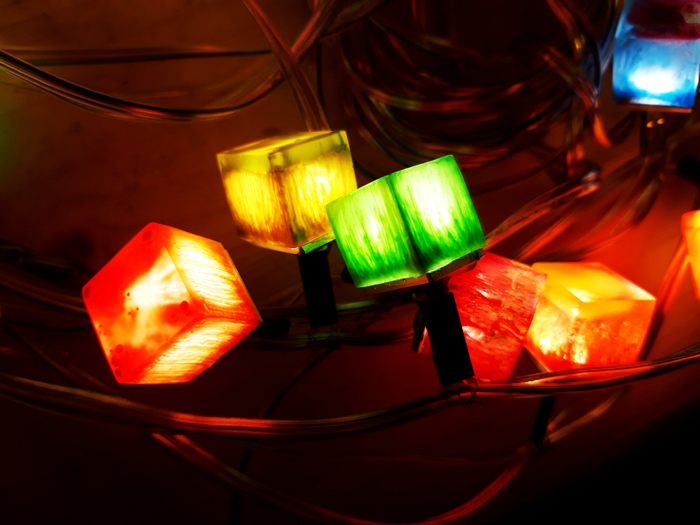

Гирлянда в стиле Петри из эпоксидной смолы

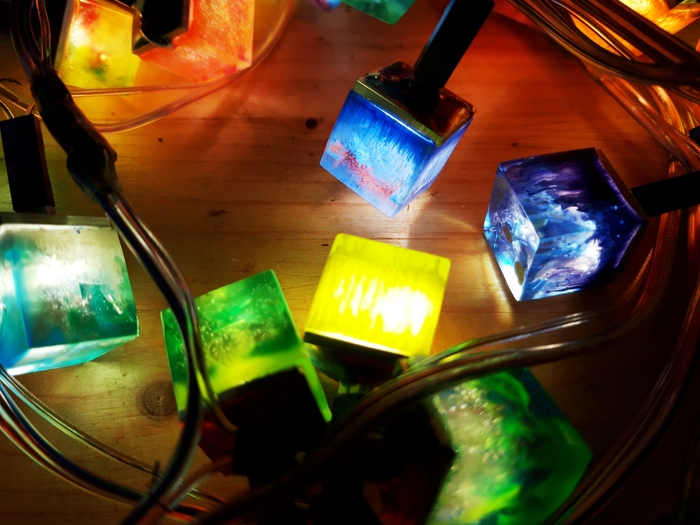

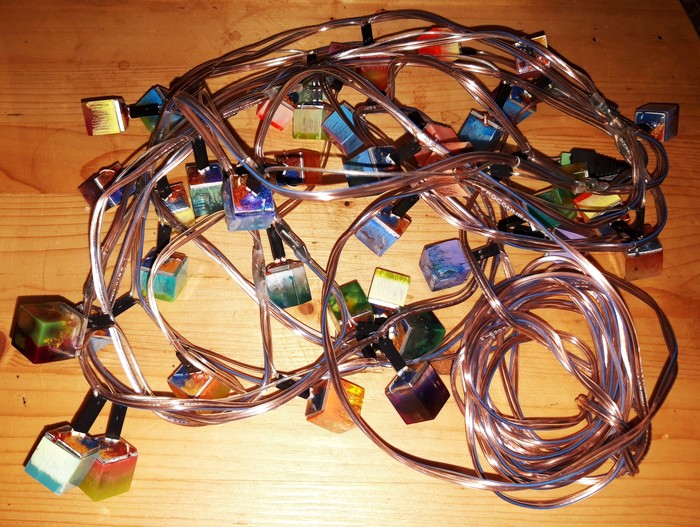

Сделал осветительную гирлянду из эпоксидной смолы в технике Петри, 42 светодиодные лампочки, длина примерно 3.5м.
Использовал светодиоды тёплого тона с улучшенной цветопередачей (CRI>80).
Работает от безопасных 12в, никак не мерцает и не утомляет глаза. При желании можно подключить через контроллер для светодиодных лент.
Лампочки все на разъёмах, их можно переставлять.
Освещает очень прилично: при ней комфортно работать за компом, одеваться-убираться и т.д. В целом, очень мягкий, «ламповый» фоновый свет, по ощущению очень напоминающий старые, ещё советские гирлянды с крупными лампочками накаливания.
В выключенном виде. Видно тыльные стороны, залитые синей/оранжевой смолой. Она фиксирует лампочку в сборе и заодно обозначает полярность диода.
Если интересно, позже могу сделать отдельный пост о процессе изготовления этой гирлянды, фотки промежуточных этапов ждут своего часа.

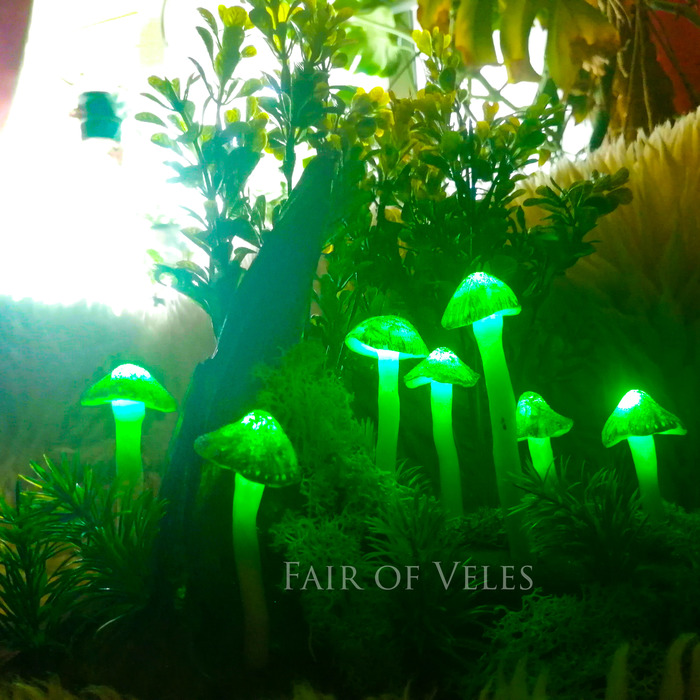

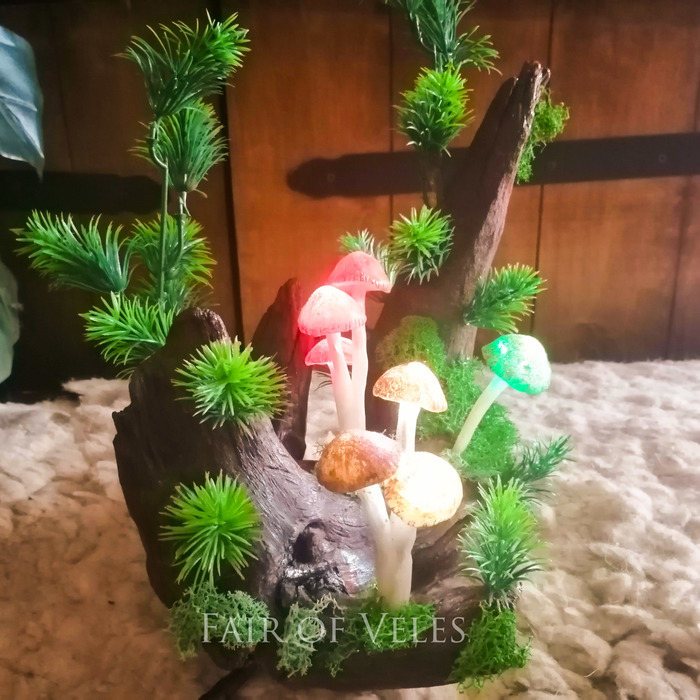

Не так давно клиент выбрала коряжку, и сказала что хочет из неё клёвый светильник.
Какое-то время ушло на разработку проекта и эксперименты. В частности мы перепробовали несколько материалов для изготовления самих грибов, и остановились на термоотверждаемой полупрозрачной полимерной глине, с которой досель не сталкивались.
В итоге, помимо светильника под заказ, мы изготовили ещё два. 🙂
Светильник своими руками «просто»
Привет Пикабу! С вами я и пятничное «Моё».
Сегодня покажу и расскажу о своем светильнике над рабочим местом.

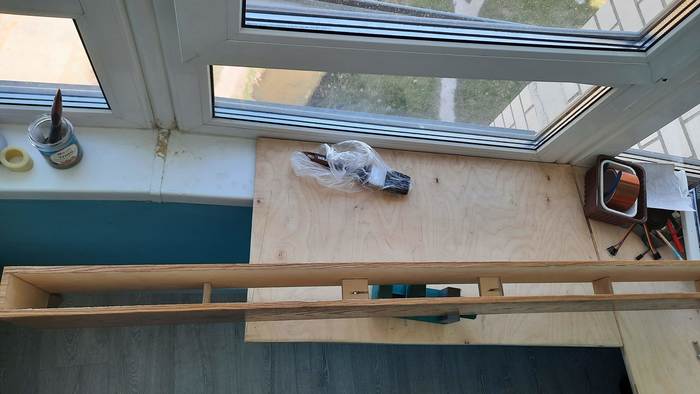

К сожалению снимать процесс начал только с этого места:
Что было сделано до этого:
— куплена и распилена в размер фанера 8 мм в леруа. Распилил по 150мм плюс небольшой остаточек который пошел на распорки между крупными кусками.
Детали отпилил до размера 150мм*1300мм, разметил и вырезал проставки, их расположение видно на следующем фото.

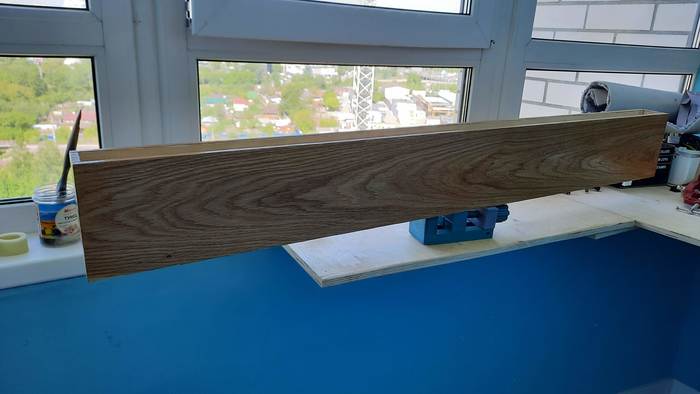

Далее купил шпон, полиуретановые клей и яхтный лак, приклеил шпон на длинные заготовки.
Это была ошибка, для начала стоило всё собрать в единое целое и потом только обклеивать, потому что собирал на гвозди с обрезанными головками в роли шкантов.
План был прост, просверлить соосные отверстия под эти гвозди, намазать всё клеем и приклеить собрав всё вместе. Но всё получилось не соосно и гвозди пробили фанеру вместе со шпоном. Печаль.
Забил обратно всё что мешалось, доклеил со всех сторон шпоном, отшлифовал, залакировал и покрасил внутри белой краской.
Далее, для светодиодной ленты были приобретены алюминиевые П образные профили и матовые рассеиватели к ним, возник вопрос крепления. Из крепежных лент для гипсокартона сделал вот такие крепления, получилось удачно, но света показалось маловато и добавил еще один ряд ламп.

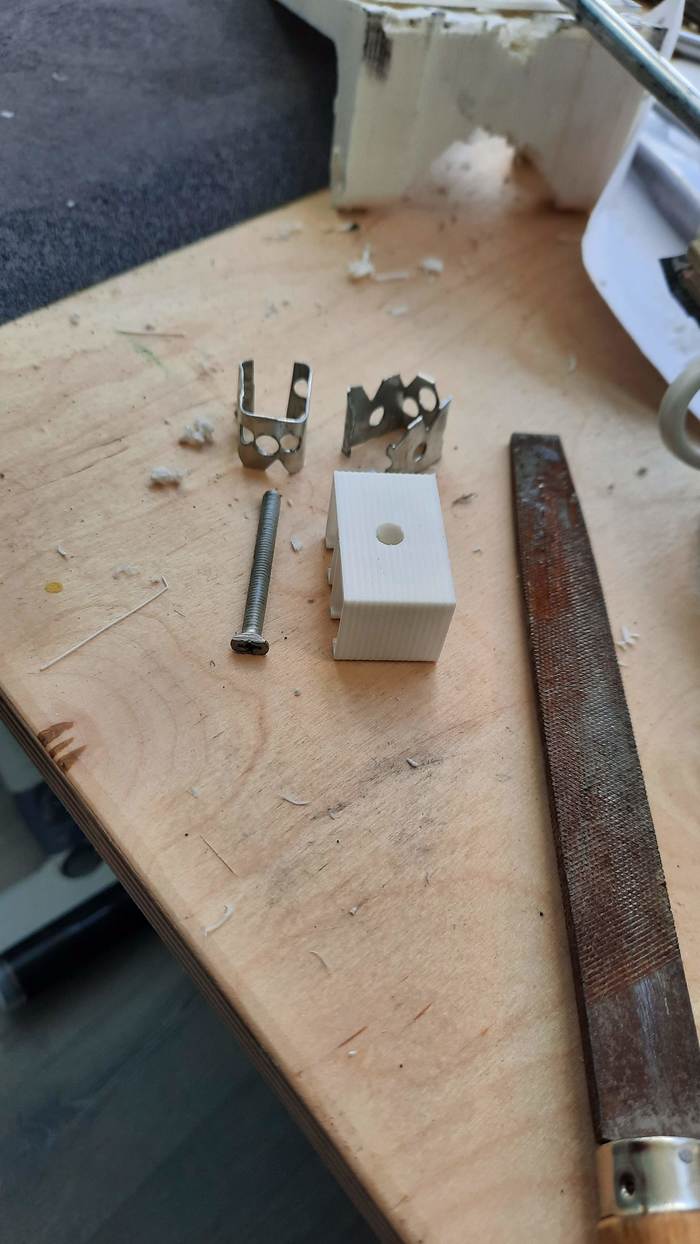

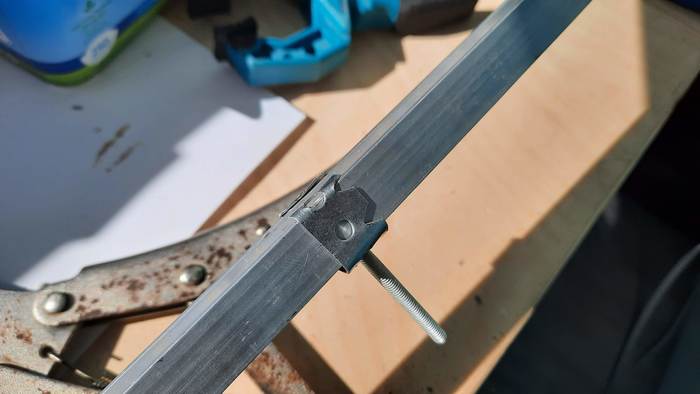

Поэтому пришлось напечатать вот такое крепление и подпилить головку болта:

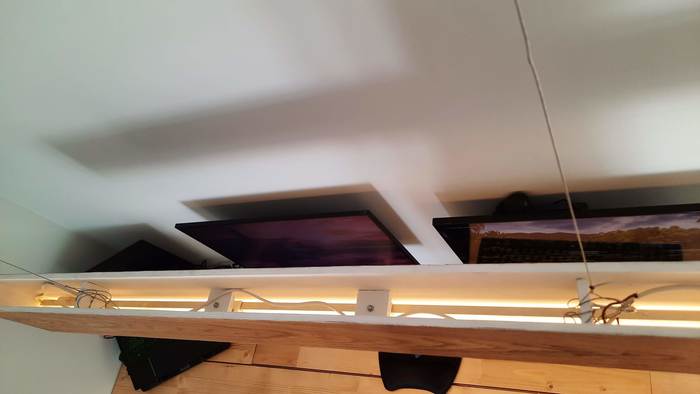

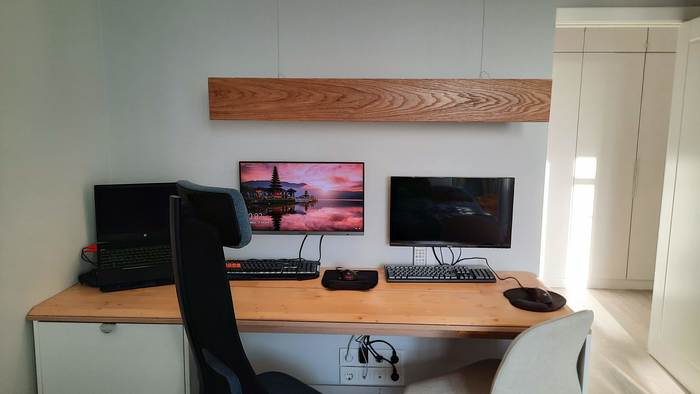

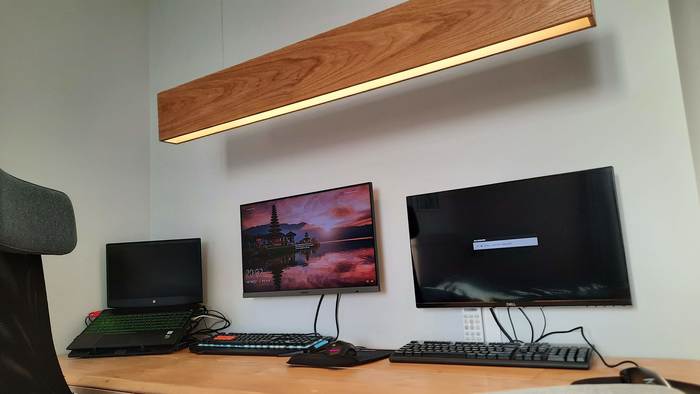

После установки получилось так:

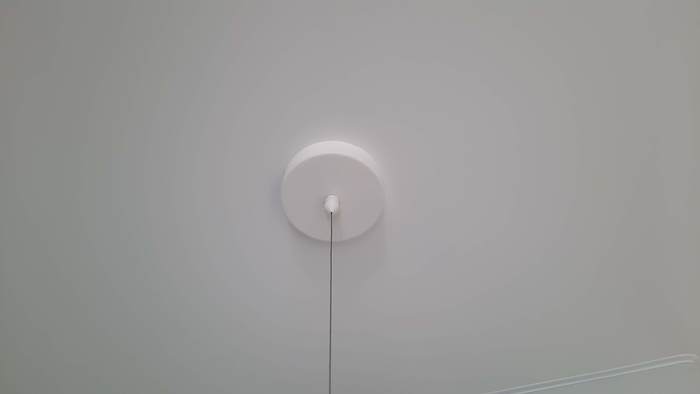

Для подвеса использовал стандартные потолочные лампы, заменил провода стальным тросом, распечатал вкладыши чтобы выглядело приличнее и чтобы трос не касался базы. Еще распечатал дополнительные заглушки для тросов что сверху лампы, чтобы прикрыть срам, результат на первом фото.
Вся проводка спрятана под натяжным потолком, там стоит блок питания для светодиодных лент. Питание на лампу передается через стальные тросы (12В).
Если интересуют детали, добро пожаловать в комментарии.
Ещё один светильник

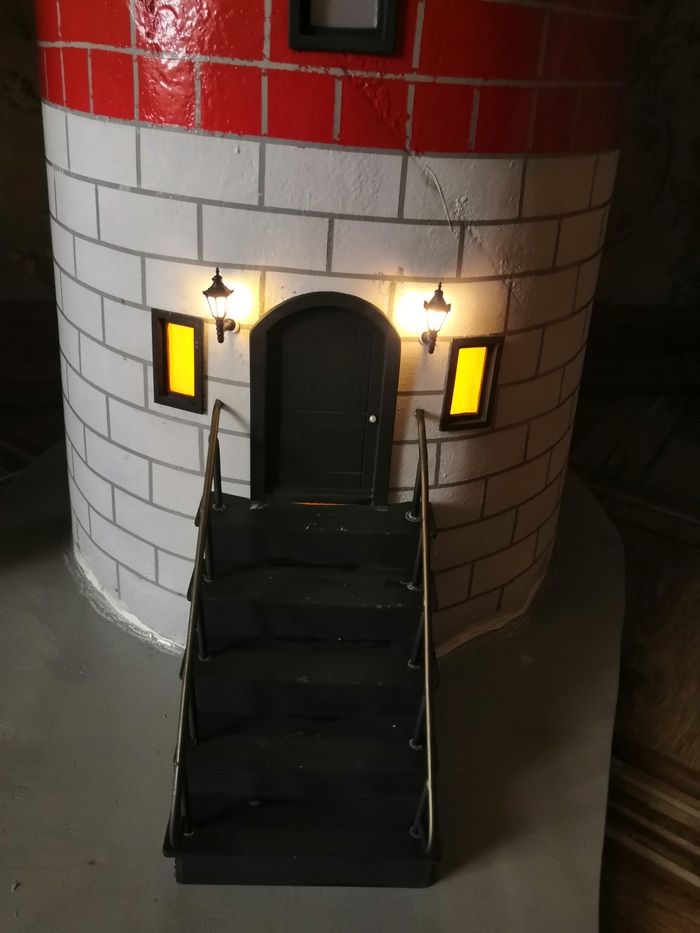

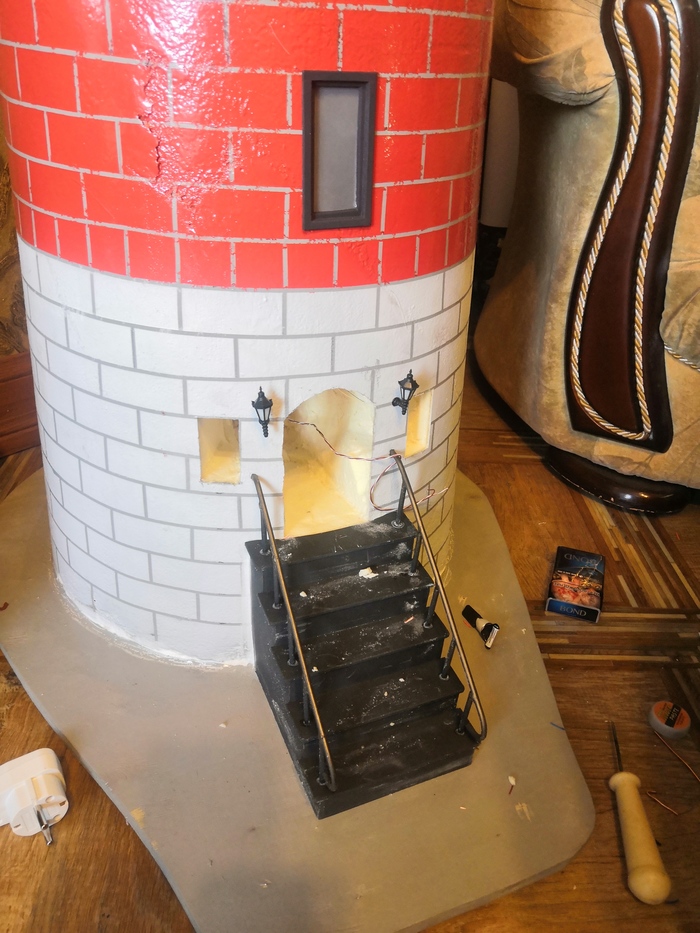

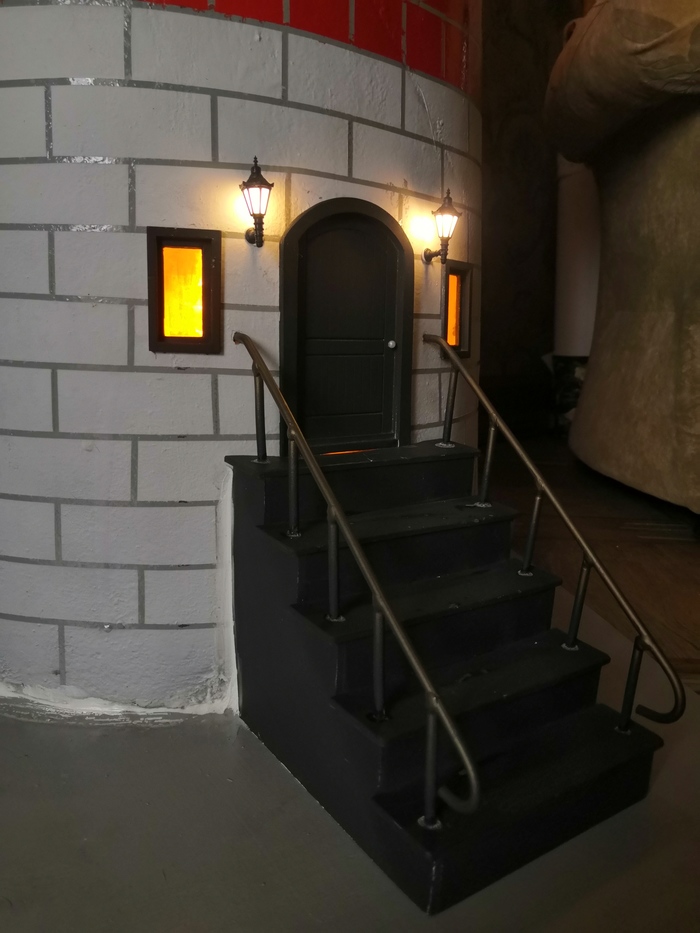

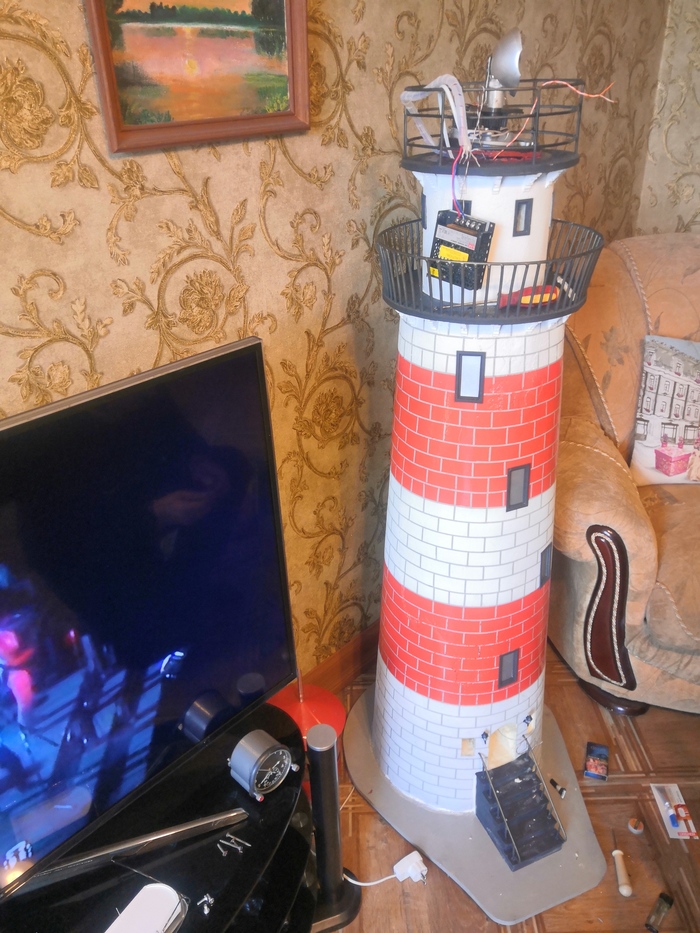

Ну вот, добавил ещё несколько штрихов подсветки к своему маяку

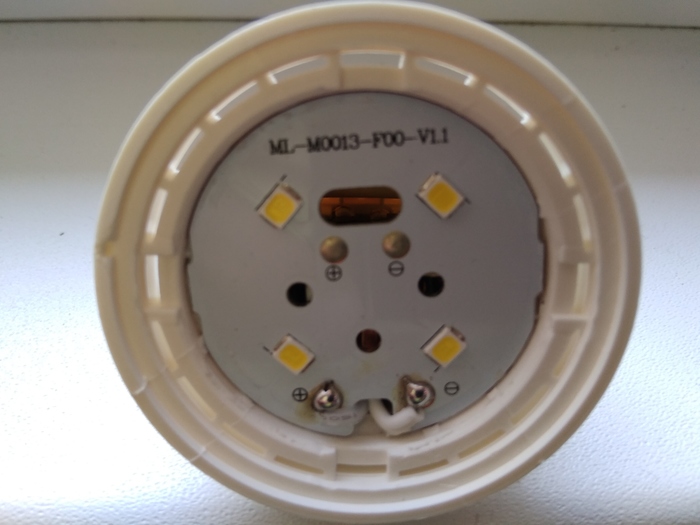

Светодиодные лампы, и снова здравствуйте!
Всем добра и работающей техники!

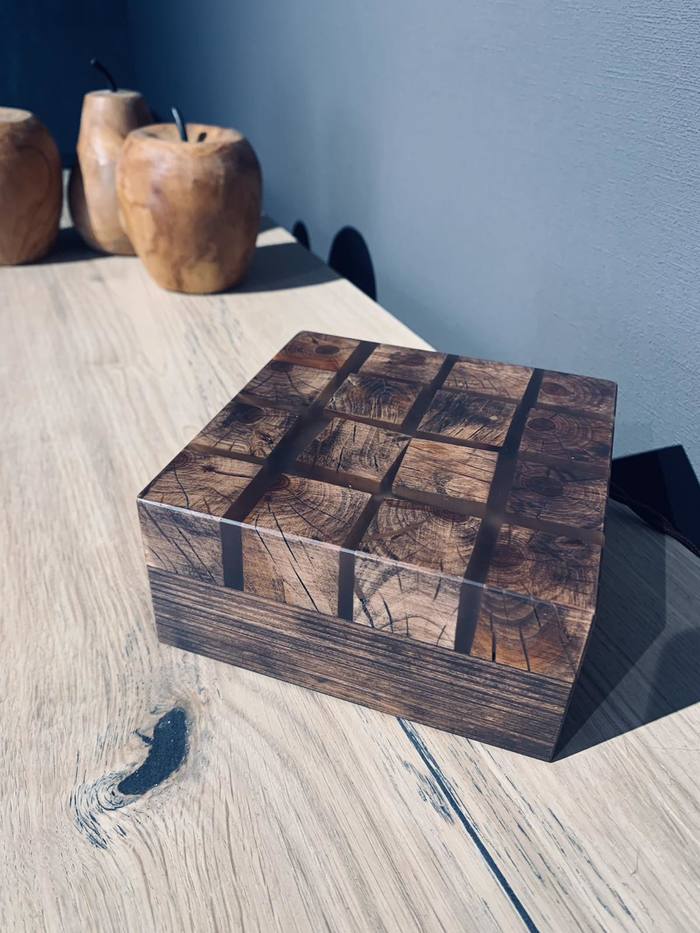

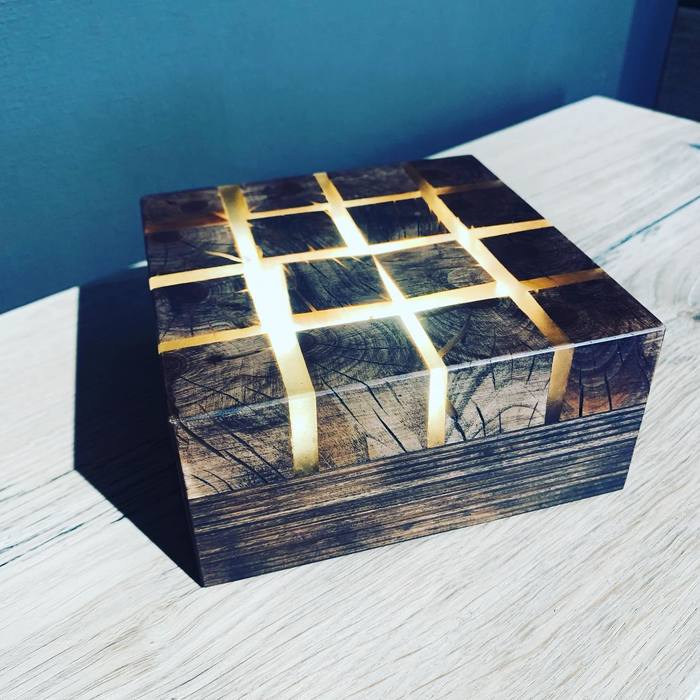

Интерьерный светильник из яблони
Извиняюсь перед подписчиками, которые ожидают пост про шпонирование (фанерование) стола, но был творческий кризис, усиленный переломом ноги. Ни писать, ни делать ничего не хотелось и не получалось. Еще до перелома задумал сделать светильник из яблони и эпоксидной смолы. С яблоней последний раз работал лет 25 назад, когда ходил в судомодельный кружок.
В дровнице очень удачно лежали несколько огрызков яблони уже больше года, сушились так сказать на будущее. Год – очень маленький срок для естественной сушки древесины, она была еще очень сырая. Ну что ж, значит будем сушить быстро и неправильно и добавим светильнику самобытности.
Беру вот такую палку из яблони:
И режу на кругляши толщиной 3см. на торцовочной пиле. Для сушки выкладываю на батарею:
В итоге за неделю получаю высушенные кругляши с большим количеством трещин (да, так и было задумано). Все на той же торцовке превращаю кругляши в кубики. Из фанеры собираю опалубку для заливки эпоксидкой. Фактически, это мой первый опыт работы с относительно большим объемом смолы после 25 лет перерыва. И приклеить кубики на двухсторонний скотч казалось клёвой идеей.
«Лёгкая небрежность» планировалась изначально, чтоб скрыть изъяны пиления, но все пошло не по плану. После заливки смолы, все кубики отклеились от скотча и всплыли. Неожиданно. Надо спасать дерево, смолу и само будущее поделие. В полоски фанеры накручиваю саморезы и прижимаю кубики. Почти все получилось вернуть в изначальное состояние, кроме 2ух кубиков, ну да ладно. Если стиль изначально задуман как «хай так», то пускай он таким уже будет до самого конца. Вот она, модернизированная опалубка:

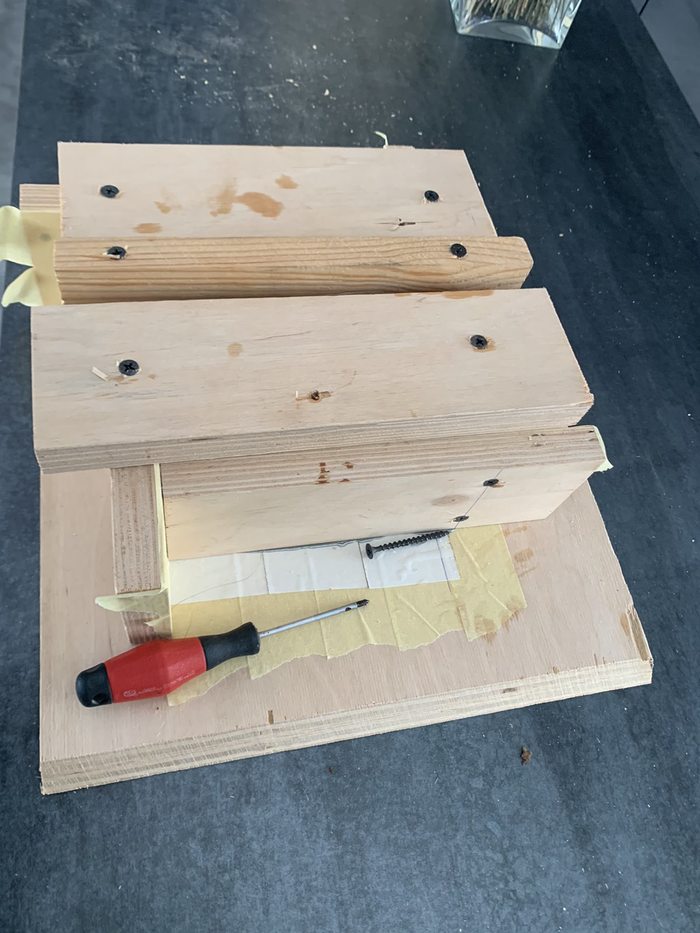

До перелома ноги оставалось 8 дней. Этого времени хватило только на то, чтоб смола высохла, снять опалубку, забыть сфотографировать промежуточный вариант, сломать ногу и уйти в творческий кризис. Ногу освободили и уже через 8 дней рабочее настроение вернулось, продолжаем творить. Рассчитывая на то, что сделаны фото после съема опалубки, перед обработкой опять не фотографирую. Только уже промежуточный результат между сменами зерна наждачки:

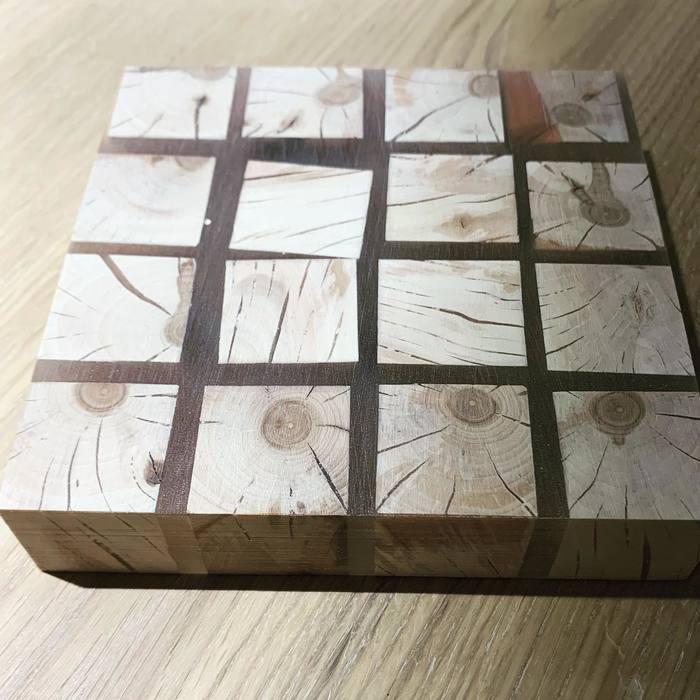

На фото прекрасно видно 2 кубика, которые не смог выставить ровно после заливки. Шлифую более мелким зерном и проверяю с источником света:

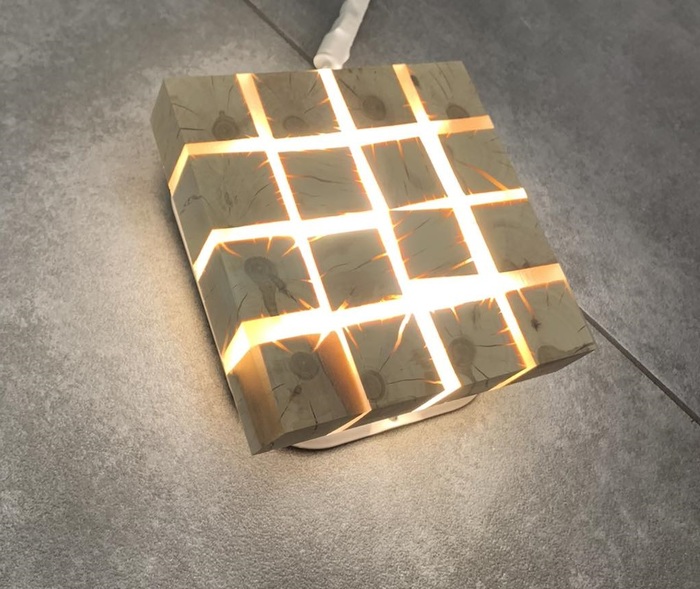

Хм, результат куда интересней, чем ожидалось. Приступаю к доведению изделия до завершения. Нижний слой из фанеры, в нем разместился светодиодный светильники и выключатель. В итоге получился вот такой вот интерьерный светильник, размеры 14*14 см, высота 8 см. Мощность 10 ватт. Фото готового светильника:
На сегодняшний день, кроме обновления и улучшения навыков по работе с древесиной и смолой, пытаюсь научиться вести инстаграмм (надо же как-то искать клиентов на свои поделия), фотографировать (я тот человек, который сделает самую дерьмовую фотку самым лучшим фотиком). Если светильник понравился – он сейчас разыгрывается в моем инстаграмме: wood.recun
До новых встреч! Если в ближайшее время не случится ничего экстраординарного, то доделаю еще 2 светильника, один в таком же стиле, а второй из дубового шпона.
Светодиодное и другое освещение. Про светодиод и его параметры
Давно хотел написать пост, но как-то руки не доходили. Если интересно, что это такое и насколько все сложнее и интереснее, чем вы могли себе представить, на что обращать внимание и как иногда дурят нашего брата производители, то добро пожаловать!
Светодиод, простыми словами, при подаче на него электрического тока начинает излучать свет. Какой свет? Фактически любой! Белый, красный, синий, зеленый и т.д.
Какие бывают светодиоды? Разные по мощности и сфере применения)) Можно условно разделить их на следующие группы:
Маломощные светодиоды для освещения.
Обычно от 0,25Вт до 0,75Вт в пластиковых корпусах. Отличаются дешевизной и невыдающимися характеристиками.
Основные размеры принято именовать размерами в мм по длине и ширине, например 2,8х3,5 мм (smd 2835), 3,0х3,0 мм (smd 3030), 3,5х2,8 (smd 3528 не путать с 2835, они отличаются) и другие. Обычно ограничены в рамках от 2.7В до 3.0В, с токами около 150мА и световыми потоками 60-80Лм.

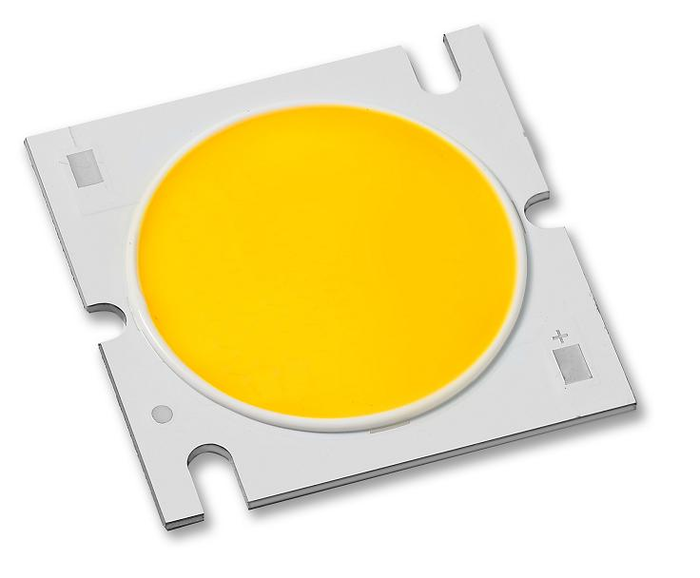

Мощные светодиоды для освещения.

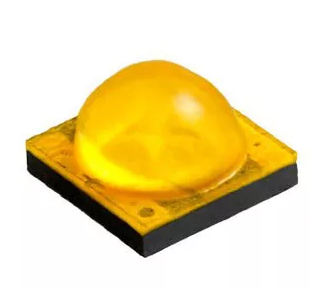

Обычно от 0,5Вт до 5Вт. Выпускаются как в пластиковых корпусах, так и в корпусах на основе керамики, для лучших показателей по теплу. Тут могут быть как 2.7В-3.0В, так и 6В, 18В, 36В и прочее, с токами до 4А. Световые потоки от 120 до «очень много» люмен))
Практически все могут выпускаться в модификациях УФ (ультрафиолетовые), ИК (инфракрасные светодиоды), и другие.
По способу монтажа можно разделить на выводные (с ножками, показан на первой картинке) и поверхностного монтажа (паяются на специальные площадки на печатной плате). Есть еще COB, которые фактически просто прикручиваются к основанию (радиатору, корпусу и т.д.).
С видами разобрались (весьма поверхностно). Далее поговорим об основных параметрах.

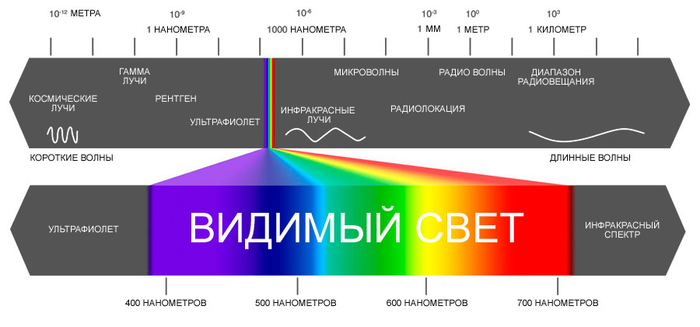

Картинка с просторов сети, которая очень хорошо показывает распределение длин волн.

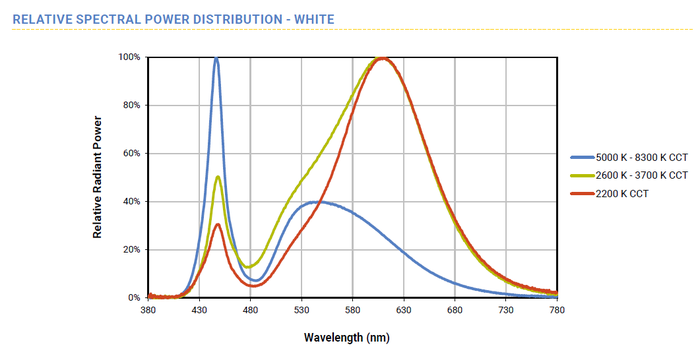

Белые светодиоды имеют следующее распределение по длинам волн (в среднем):
На графике хорошо видно, что белый цвет свечения получается смешиванием различных диапазонов в различных пропорциях.
У каждого светодиода есть цветовая температура и соответственно координата цветности по оси X и оси Y. Чем «холоднее» (более синим) выглядит цвет, тем выше его цветовая температура и наоборот, чем «желтее» тем ниже.

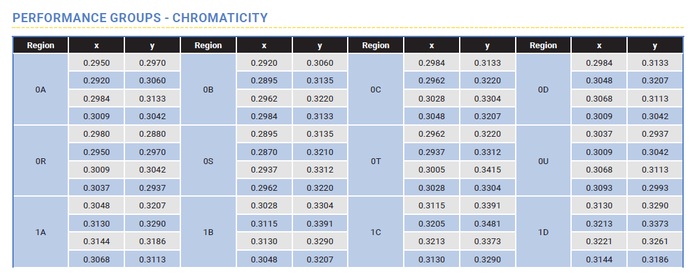

В datasheet координаты цветности выглядят так:
Ну допустим тут разобрались. А этой информации хватит? Нет! Нужно еще посмотреть на световой поток и при каких условиях его достигают.

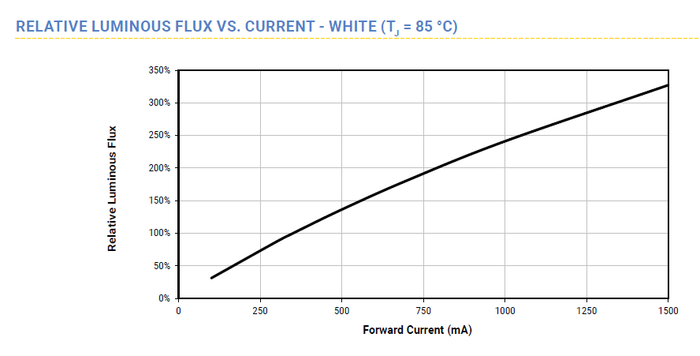

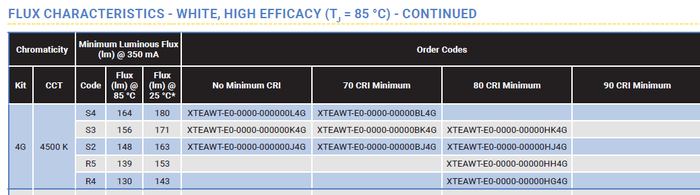

График зависимости светового потока одного светодиода от тока. Откуда взять световой поток если на графике по оси Y только проценты? Идем в datasheet и смотрим (ищем) графу FLUX:
Там же наверху указывается, минимальное значение светового потока (Lm), при каком токе (@350mA) его получили и при какой температуре кристалла (горячий (85) или холодный (25)). Собственно берем световой поток на стандартном токе, например 180Lm и знаем что это 350мА и идем на график выше. Например при 750мА точка пересечения кривой будет примерно на уровне 185%. Взяли 180Lm, умножили на 1,85 (185 процентов) и получили 333Lm. По нашему будет 333Лм)).
О! А вот, кстати и CCT видим. А что за CRI такой? А CRI это индекс цветопередачи! Это способность источника света (в нашем случае светодиода) правильно отображать цвет освещаемого объекта. Сложно? Нет! Условно, посветите солнцем и фонариком на яблоко)) Разный оттенок? Примерно тоже самое и со светодиодом. При CRI=90 цвет будет максимально натуральным для восприятия, а при CRI=70 нет. Наглядная картинка из сети.

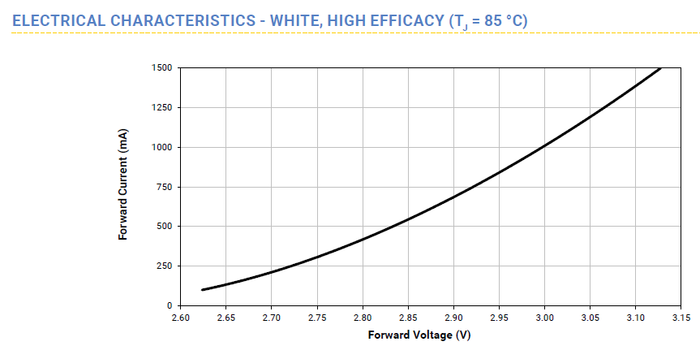

А на последок сходим и посмотрим на напряжение светодиода.
Эффективность светодиода указывается в Люменах на Ватт. Тогда 333Лм поделим на 2,19Вт и получим 152 Лм/Вт.
Вуаля! Теперь мы знаем где посмотреть параметры, как их интерпретировать, как рассчитать световой поток и понять что нам предлагают производители.
Спасибо за внимание. На лавры не претендую, рейтинга не прошу. Буду рад, если кому-то помог стать более грамотным в технике))
Простой и красивый ночник на на Arduino (DigiSpark)
Сегодня расскажу, как можно сделать ночник из стеклянных шариков купленных в Fix Price и Arduino. Также можно заменить Arduino на DigiSpark. Код совместим с обоими платами.
У светильника есть 3 режима роботы:
• Плавная смена цвета всех светодиодов одновременно.
• Смена цветов, у каждого светодиода свой цвет.
• Белый цвет свечения всех светодиодов.
Корпус можно сделать из подручных средств. Так как у меня есть самодельный ЧПУ станок, сделанный из мебельных направляющих. На нем вырезал все заготовки. Макеты для раскроя делаю в бесплатной программе Inkscape.
Подключаем все по схеме.
Самых дешёвых батареек хватает на 5-7 ночей использования.
Надеюсь моя информация будет полезной.
Продолжение поста «Самодельный светодиодный светильник»
Поделился ссылкой своей работы Самодельный светодиодный светильник в нескольких группах в контакте и на одном тематическом форуме. Появилась масса вопросов и непонимания почему я сделал так и зачем мне такой дорогой светильник. Чтоб не отвечать каждому в отдельности решил запилить продолжение.
И для начала немного про освещение. Многие думают что правильное освещение аквариума травника или тем более моря с живыми кораллами это очень сложно, нужен правильный спектр, RAR, индекс цветопередачи, и ещё куча факторов которые знают только специалисты. На самом деле всё гораздо проще, но есть нюансы : )
Растения на самом деле могут расти почти под любым спектром в границах белого. Да в теплицах для выращивания томатов, огурцов и клубники иногда применяют так называемые «фито лампы» которые имеют 2 пика 660hm и 450hm. Но зачем так делают? Всё просто, это позволяет экономить электроэнергию. Если грубо то так, вместо одного белого светодиода мощностью в 10 ватт можно поставить красный на 4 ватта и синий на 2 ватта и сэкономить 4 ватта электричества. Если теплица большая то экономия будет составлять сотни тысяч рублей в неделю. Но применять такой подход для домашнего аквариума в корне не верно.
1) Такой «фито спектр» будет выглядеть ужасно. Все цвета будут выглядеть не естественно. Разглядеть под ним что происходит в аквариуме очень сложно, глаза будут быстро уставать и начинать болеть.
2) Под таким фито спектром так же повышен риск водорослевых вспышек. В теплицах где выращивают помидоры под таким спектром воды нет, поверхность листьев, стеблей и плодов сухая, водоросли без воды не имеют шансов. А в аквариуме ситуация другая, водоросли любят такой «фито спектр» даже больше чем высшие растения и вы с высокой степенью вероятности получите вспышку водорослей.
И тут закономерно встаёт вопрос, зачем же мне такой светильник с пятью независимыми каналами светодиодов, и с контроллером управления? Зачем мне такой дорогой светильник если растения могут расти не хуже при обычном белом свете? Если вы реально хотите узнать насколько глубока кроличья нора то советую прочитать вот эту статью моего коллеги: https://expertaquarist.com/light-for-aquaria-part-1-the-spec. Да она на английском языке. Но сейчас с помощью простого браузера google chrome можно получить перевод который будет вполне комфортно читать. Но для тек кому лень читать так много букв могу объяснить по проще и короче.
Все люди разные, и вкусы у людей так же отличаются. Более того вкусы могут и у конкретного человека меняться не один раз за жизнь. Кому то нравится холодный белый свет, кому то тёплый, кому то нужны более тонкие настройки спектра. Как сделать чтоб светильник подошёл всем? Правильно выход один, многоканальный диодный светильник это как набор продуктов из которых каждый сможет себе приготовить то блюдо которое ему нравится.
Я сделал себе такой свет, потому, что мог. Аквариум это моя игрушка, она для меня. И я хочу иметь возможность настроить свет в нём так, как мне этого хочется. Мне не нравится статичность. Я хочу видеть в аквариуме изменения, похожие на те что происходят в природе в течение дня. Мне нравится плавный запуск светильника с медленным увеличением мощности, а не резкое включение по щелчку таймера от которого рыбы получают стресс и начинают дёргаться.
Утром у меня плавный запуск и холодный белый свет
Днём я постарался сымитировать свет от металл галогеновых лапм ADA. Свет которых мне очень нравится. Получилось очень близко.

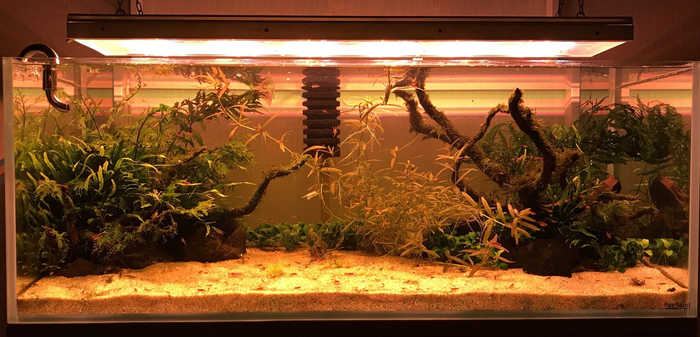

Вечером мне нравятся тёплые, багровые тона, как у солнышка на закате.
Ну и само собой между всеми этими спектрами есть тысяча других переходных. Всё происходит плавно и естественно как в природе. И настроить на таком светильнике можно всё что угодно. Да получилось дорого. Но это моё хобби, это то, что мне действительно нравится, поэтому мне не жалко потраченных денег. Кстати кому интересно пишите, могу подсказать где можно купить подобный светильник.
