Расчет количества DSP и PVDM-модулей VOIP-оборудования

Давайте разберемся, как правильно рассчитать необходимое количество DSP и соответственно PVDM, для обеспечения корректной работы голосового оборудования.

Для начала определимся с терминологией:

DSP — аппаратный ресурс, процессор обработки, раположен на PVDM.

PVDM – модуль, служащий для обработки голосовых пакетов, без него голоса не будет. Бывает двух типов: PVDM и PVDM2.

Следующие таблицы справедливы для Cisco 1751 и 1760.

Таблица 1. Соотношение ресурсов определенных PVDM к количеству аналоговых портов и типу их компрессии.

Количество одновременно поддерживаемых аналоговых портов (FXS/FXO/E&M)

G.711/G.729a/ G.729ab/G.726 (Medium Complexity)

G.711/G.729/G.729b/ G.726/G.723.1/G.728 (High Complexity)

Таблица 2. Соотношение ресурсов определенных PVDM к количеству одновременных звонков и типу их компрессии.

Поддерживаемые T1/E1 звонки

Flexi Complexity G.711

Medium Complexity G.729a/G.726

High Complexity G.723.1/G.728

Таблица 3. Типы PVDM поддерживаемые платформой Cisco 1750.

Поддерживаемое количество портов (звонков)

Следующая таблица справедлива для серий Cisco 2600/2800/3700/3800 (кроме серии 2801). В зависимости от типа маршрутизатора PVDM2 монтируется напрямую в маршратизатор или посредством модуля NM-HDV2.

Таблица 3. Соотношение ресурсов определенных PVDM2 к количеству одновременных звонков и типу их компрессии.

Максимальное количество голосовых/факс каналов при использовании различных типов сжатия

Medium Complexity (MC)

G.711, g.729a, G.729ab, G.726, GSM-FR and Fax Relay

High Complexity (HC)

G.723.1, G.728, G.729, G.729b, GSM-EFR and Modem Relay

8-channel PVDM, несет 1 DSPs (TI C2505)

16-channel PVDM, несет 1 DSPs (TI C2510)

32-channel PVDM, несет 2 DSPs (TI C2510)

48-channel PVDM, несет 3 DSPs (TI C2510)

64-channel PVDM, несет 4 DSPs (TI C2510)

Таблица 4. Отличия PVDM и PVDM2.

80-Pin SIMM Interface

72-Pin SIMM Interface

TI TNETV2505GGW or TNETV2510GGW

200Mhz, 200MIPs per DSP

100Mhz, 100MIPs per DSP

8Mx16 External SDRAM per DSP

256Kx16 External SDRAM per DSP

Модули Cisco PVDM предоставляют услуги цифровой и аналоговой голосовой связи и организации конференций и транскодирования. Модули PVDM совместно с программным обеспечением Cisco IOS поддерживают универсальное транскодирование и позволяют осуществлять транскодинг из любого поддерживаемого кодека в любой другой.

Аппаратные ресурсы (DSP) необходимые для транскодинга можно определить как сумму необходимых ресурсов требуемых для обработки двух независимых голосовых каналов. Например для транскодирования 6 каналов с помощью PVDM2 из G.723.1 в g.729a потребуется 2 DSPs (TI C2510), т.е. PVDM2-32.

Источник

Расчет количества PVDM в маршрутизаторах Cisco

Как известно, маршрутизаторы Cisco позволяют построить стабильную, высокопроизводительную инфраструктуру, обладающую широким функционалом для выполнения разноплановых задач. Для передачи аудио- и видеопотока, а также организации конференц-связи, используются модули Cisco PDVM.

Цифровая обработка данных обеспечивается в так называемом DSP chip, выпускаемым в различных форм-факторах. В ряде случаев, DSP уже установлен на материнскую плату маршрутизатора. Также DSP может поставляться в виде отдельных плат, внешне похожих на память, на которой впаяно различное количество DSP, такая плата называется Packet Voice DSP Module, PVDM.

Основная задача этого модуля- это обработка голоса, то есть преобразование голоса из одного типа в другой (например, из E1 в IP и наоборот). То есть, когда голосовое соединение приходит на маршрутизатор, например, по аналоговым линиям, его необходимо в реальном времени без задержек преобразовать в данные, которые будут отправлены по IP. Центральный процессор такую задачу выполнить не может, так как он занимается обработкой широкого спектра задач. Поэтому используются специализированные процессоры DSP.

Так же PVDM модуль позволяет преобразовывать один кодек в другой (например, G711 в G729) и собирать голосовые потоки в один, то есть обеспечивать работу голосовой конференции.

Модули PVDM представлены в различных исполнениях, наиболее актуальными из которых, на сегодняшний день, являются PVDM2 и PVDM3.

PVDM2.

Голосовой модуль DSP ресурсов Cisco PVDM2 позволяет маршрутизаторам Cisco со встроенными службами использовать голосовые подключения высокой плотности, конференц-связь и функции транскодирования при работе с решениями IP-коммуникаций Cisco. Модуль PVDM2 предназначен для пакетной передачи информации в интегрированных сервисных маршрутизаторах ISR Cisco серий 2800, 3800, 2900 и 3900.

Маршрутизаторы Cisco предоставляют корпоративным клиентам и сервис-провайдерам с ограниченным трафиком решение для подключения уже имеющегося телефонного оборудования (такого как офисные АТС [PBX], ключевые системы, аналоговые телефоны и факсовые аппараты) к бесплатной сети передачи данных.

Ниже приведена траблица с характеристиками версии PVDM2.

Поддеживаемые кодеки:

● Кодеки высокой степени сжатия: G.723.1, G.728, G.729, G.729b, GSM-EFR and Modem Relay

● Кодеки средней степени сжатия: G.711, g.729a, G.729ab, G.726, GSM-FR and Fax Relay

Макс. число каналов в кодеке G.711

Макс. число каналов в кодеках средней степени сжатия

Макс. число каналов в кодеках высокой степени сжатия

Источник

Пример настройки цифровых голосовых сигналов на маршрутизаторах ISR серии 4000

Параметры загрузки

Об этом переводе

Этот документ был переведен Cisco с помощью машинного перевода, при ограниченном участии переводчика, чтобы сделать материалы и ресурсы поддержки доступными пользователям на их родном языке. Обратите внимание: даже лучший машинный перевод не может быть настолько точным и правильным, как перевод, выполненный профессиональным переводчиком. Компания Cisco Systems, Inc. не несет ответственности за точность этих переводов и рекомендует обращаться к английской версии документа (ссылка предоставлена) для уточнения.

Содержание

Введение

В этом документа содержатся общие сведения о модулях сетевого интерфейса (NIM), которые используются в последнем поколении маршрутизаторов Cisco, а также инструкции по их настройке. В нем также рассматривается новая конфигурация каналов интерфейса первичного уровня (PRI) и тактовая синхронизация на этой новой платформе.

Доступны следующие модели маршрутизаторов с интегрированными сервисами Cisco ISR серии 4000:

Все разделы этой документации относятся ко всем платформам, если явно не указано иное. В этом документе рассматривается конфигурация интерфейса PRI на этих платформах и распространенные проблемы, с которыми сталкиваются пользователи.

Предварительные условия

Требования

Для этого документа отсутствуют особые требования.

Используемые компоненты

Настоящий документ не имеет жесткой привязки к каким-либо конкретным версиям программного обеспечения и оборудования.

Сведения, представленные в этом документе, были получены от устройств, работающих в специальной лабораторной среде. Все устройства, описанные в этом документе, были запущены с чистой (стандартной) конфигурацией. В рабочей сети необходимо изучить потенциальное воздействие всех команд до их использования.

IOS® XE Release 3.9S Cisco и более высокий Голос T1/E1 Четвертого поколения Cisco поддержек и NIM глобальной сети (WAN), которые необходимы для настройки голоса или данных по T1/E1.

Ниже приведен список доступных модулей Cisco NIM T1/E1:

Ограничения

Карты NIM поддерживаются только на маршрутизаторах Cisco ISR серии 4000. Модули NIM Multiflex Trunk (MFT) используют только процессоры цифровых сигналов PVDM4 (Packet Voice Digital Signal Processor Module 4). Более старые процессоры PVDM2 и PVDM3 на этих платформах не поддерживаются.

Тактовая синхронизация

Когда NIM используется для передачи голоса, все голосовые каналы T1/E1 должны быть синхронизированы с одним источником тактовых импульсов и любое их несовпадение ведет к риску проскальзывания тактового импульса или нестабильности интерфейса. Когда NIM используется в смешанном режиме для передачи данных и голоса, каждый порт данных может использовать независимый источник тактовых импульсов, а голосовые порты могут использовать источник тактовых импульсов, независимый от портов данных.

Синхронизация сети поддерживается для модулей NIM при вводе команды network-clock synchronization automatic в режим глобальной настройки. Эта команда теряет силу для данного модуля NIM при вводе команды no network-clock participation slot / subslot. Команда network-clock input-source priority controller [t1|e1] slot/bay/port используется для настройки основного источника тактовых импульсов.

Команда show network clocks synchronization служит для проверки синхронизации сети на маршрутизаторе, а с помощью команды show platform hardware subslot 0/2 module device networkclock можно проверить, участвует ли модуль в синхронизации объединительной платы.

PVDM4

Модуль Cisco PVDM4 устанавливается в разъем на материнской плате или в модуль сетевого интерфейса Cisco Fourth-Generation T1/E1 Voice and WAN NIM.

Примечание: ISR 4461 не имеет никаких слотов материнской платы

Есть несколько разновидностей PVDM4.

Поддерживаемые каналы

Вот список ряда каналов, поддерживаемых различными модулями PVDM4, с классификацией по сложности поддерживаемых ими кодеков.

Установка

В отличие от модулей DSP предыдущих поколений (PVDM2 и PVDM3), модули PVDM4 устанавливаются непосредственно на модули NIM T1/E1. В зависимости от необходимого количества каналов соответствующий модуль DSP устанавливается на модуль NIM.

Примечание: PVDM2 и модули DSP PVDM3 *НЕ* поддерживаются на ISR платформы серии 4000

Требования лицензии на программное обеспечение

Для обеспечения передачи голоса требуется как минимум пакет Unified Communications Technology Package. Cisco серии 4400 имеет пакет ПО, аналогичный ПО, используемому в маршрутизаторах ISR G2, лицензия на которое основана на принципе права пользования (RTU) (его еще называют лицензией на основе доверия).

По истечении 60 дней оценочная лицензия автоматически преобразовывается в лицензию RTU. На этом этапе ожидается, что лицензия RTU будет приобретена для этой функции на данной платформе. Эта модель аналогична модели, применяемой для ISR G2.

Примечание: Умное Лицензирование включенного with16.10.1a через платформы маршрутизации. (ASR, ISR, CSR, ISRv). Перейдите от традиционного лицензирования до умного лицензирования

Настройка

Синтаксис команд

Примечание. NIM-xMFT-T1/E1: поскольку команда pri-group на NIM-xMFT-T1/E1 используется только для голосовых данных, ключевое слово voice-dsp не требуется.

Примечание. NIM-xCE1T1-PRI: необязательное ключевое слово voice-dsp доступно только для NIM-xCE1T1-PRI (x может быть 1, 2 или 8) на маршрутизаторах ISR серии 4000. По умолчанию ключевое слово voice-dsp не используется.

Пример конфигурации

Проверка

В настоящее время для этой конфигурации нет процедуры проверки.

Устранение неполадок

Воспользуйтесь данным разделом для проверки правильности функционирования вашей конфигурации.

Неполадка 1

При попытке настроить голосовой PRI на маршрутизаторе ISR G4 появляется следующая ошибка:

Решение

На материнской плате есть только один разъем PVDM. Карты мультиплексирования с разделением времени (TDM) не могут использовать модули PVDM материнской платы. В зависимости от необходимого количества каналов соответствующий модуль DSP устанавливается на модуль NIM. Для реализации таких IP-сервисов, как перекодировка и конференц-связь, модуль DSP PVDM4 может быть установлен на материнскую плату платформы ISR серии 4000.

Если выходные данные команды show inventory содержат эту информацию, это означает, что карта PVDM установлена на материнскую плату.

После размещения карты PVDM в модуле NIM команда show inventory показывает следующее:

Неполадка 2

Согласно команде show inventory на модуле T1 нет DSP, но эта конфигурация работала:

Решение

Это известная неполадка, задокументированная в описании ошибки Cisco с идентификатором CSCuo86715. Во всех версиях Cisco IOS XE до версии 15.4(3)S1 указанные выше команды принимаются, даже если на NIM отсутствуют модули DSP. В версии 15.4(3)S1, если на модуле NIM отсутствуют процессоры DSP, эта неполадка устранена и пользователь получает следующее сообщение об ошибке: T1 0/2/0: No DSP resources to configure voice feature (T1 0/2/0: нет ресурсов DSP для настройки функции обработки голосовых данных).

Неполадка 3

Как следует устанавливать модуль PVDM 4 на модуль NIM? Поддерживают ли модули PVDM4 возможность замены без отключения питания?

Решение

Есть два места для установки модулей DSP PVDM4. Для сервисов TDM модуль DSP устанавливается на модуль NIM T1/E1. Так как модули NIM поддерживают замену во время работы (OIR), их можно извлекать, не выключая питание устройства ISR серии 4000, после чего можно будет извлечь модули DSP, установленные на NIM. Однако, чтобы вставить или извлечь модуль PVDM4, установленный на материнской плате, маршрутизатор необходимо выключить. Используйте это схематическое представление для установки PVDM4 на NIM.

Источник

Модуль обработки голоса Cisco PVDM2-32

32-Channel Packet Voice/Fax DSP Module

Модуль обработки голоса Cisco PVDM2-32

В Таблице приведена информация для заказа Модулей Cisco серии PVDM .

Таблица. Информация для заказа

PVDM2 Adapter for PVDM Slot on Cisco 2900, 3900 Series ISR

8-Channel Packet Voice/Fax DSP Module

12 Port Digital Modem Module

16-Channel Packet Voice/Fax DSP Module

24 Port Digital Modem Module

32-Channel Packet Voice/Fax DSP Module

36 Port Digital Modem Module

48-Channel Packet Voice/Fax DSP Module

64-Channel Packet Voice/Fax DSP Module

16-channel high-density voice DSP module SPARE

32-channel high-density voice DSP module SPARE

64-channel high-density voice DSP module SPARE

128-channel high-density voice DSP module SPARE

192-channel high-density voice DSP module SPARE

256-channel high-density voice DSP module SPARE

32-channel DSP module

64-channel DSP module

128-channel DSP module

256-channel DSP module

Обзор продукции

Модули процессора Cisco PVDM – предоставляют мультимедийные возможности семейству периферийных платформ Cisco Catalyst 8000 и маршрутизаторам с интегрированными сервисами (ISR) Cisco. А именно, такие возможности, как голосовая связь с высокой плотностью, конференц-связь, транскодирование, мультимедиа-оптимизацию, преобразование и безопасный кодирования голоса для решений задач Cisco Unified Communications. Эти новые модули имеют беспрецедентное масштабирование.

Модули обработки сигналов Cisco PVDM пакетной передачи голоса и видео поддерживаются всеми ISR Cisco серии 4000, кроме ISR 4461. Они могут быть вставлены непосредственно в единственный слот на материнской плате маршрутизатора или в модуль сетевого интерфейса (NIM), поддерживающий порты T1/E1. Модуль PVDM4, подключенный к материнской плате, предоставляет только голосовые IP-услуги, такие как конференц-связь, оптимизация мультимедиа и транскодирование. Любые лишние каналы можно повторно использовать для других IP-служб, поддерживаемых в слоте материнской платы.

Модели PVDM

Модули Cisco PVDM2 на модуле NM-HDV2 или на материнской плате маршрутизатора ISR могут совместно использоваться несколькими сетевыми модулями цифровой голосовой/ факсимильной связи с высокой плотностью IP-коммуникаций.

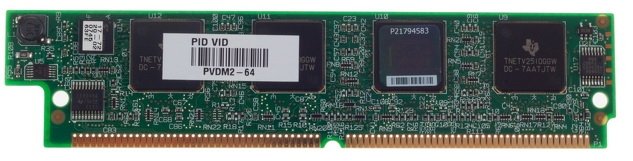

Рисунок 1. Модули процессора Cisco PVDM-2

Рисунок 2 . Модули процессора Cisco PVDM-3

Источник

High-Density Packet Voice Digital Signal Processor Module for Cisco Unified Communications Solutions

Available Languages

Download Options

Figure 1. PVDM2 Top and Bottom Views

PVDM2-8 and PVDM2-16

Table 1. Channel Density of Each PVDM2 Module

Maximum Number of Channels in G.711

Maximum Number of Channels in High-Complexity Codecs

Maximum Number of Channels in Medium-Complexity Codecs

8-channel packet fax and voice DSP module

16-channel packet fax and voice DSP module

32-channel packet fax and voice DSP module

48-channel packet fax and voice DSP module

64-channel packet fax and voice DSP module

Table 2. Codec Support on the PVDM2 Module

G.723.1, G.728, G.729, G.729b, iLBC, and Modem Relay

G.7112, g.729a, G.729ab, G.726, G.722, and Fax Relay

Figure 2. PVDM2 SIMM Slots on the Cisco High-Density Digital Voice Network Modules

Features and Benefits

Investment Protection and Field-Upgradable Capability
