Дооснащение CIC Combox — бортжурнал BMW 3 series ///Black Cloak™ 2011 года на
Прилично времени прошло с того момента когда я дооснастил свою машину CIC (Car Information Computer)Отличная вещь должен сказать, но без combox все таки функционала не хватало(Как это обычно бывает не доходили руки чтобы найти, купить, договориться с толковым человеком о установке.Но час настал)
Сел, нашел толкового человека у него же и решил все поставить.
В целом процесс дооснащения куда менее трудоемкий нежели сама установка CIC + Торпедои занимает 1,5 часа времени.
Ну а теперь по порядку.Для установки combox необходим ряд запчастей:
кабель для микрофона, оптический кабель
Далее аккуратно все это дело подключаем к блоку CICМикрофон выводим к переднему плафону освещения салона (это удобно для использования громкой связи) кроме того для микрофона в плафоне предусмотрено штатное крепление.
Сам combox прячем под рулевую колонку (там тоже для него есть отличное место)
ах да, интересный момент!
Дело в том что iphone отлично синхронизируется с автомобилем (при наличии combox)а подключается посредством провода USB (в подлокотнике) либо BluetoothНо есть еще один вариант подключения iphone
через вот такой замечательный Snap-in adapter:
который очень гармонично размещается в подлокотнике.
Так в чем же разница спросите Вы?!
Конечно через Snap-in adapter подключать приятней и эстетически более удобно, да и вообще, телефон прямо на своем месте!
а теперь самое интересное)))
Функционально есть одно отличие между подключением iphone через USB AUX (как установил я) и Snap-in adapter:через USB AUX невозможно воспроизводить видео с iphone на мониторе CIC, а через Snap-in adapter возможно…Но только дело все в том, что за эту приятную хоть и совсем незначительную функцию реализуемую посредство Snap-in adapter нужно заплатить 40 тысяч деревянных!тут и оно!
В силу того что DVD в движении у меня и так работает — не вижу смысла переплачивать 40 тысяч…
Теперь по функционалу.C появлением combox в моей машине добавились такие функции как:ТелефонГромкая связьBluetooth
А так же благодаря приложению BMW Connected для iphone доступны дополнительные приложения:FacebookTwitterWeb radioNewsWiki LocalClendar
Кстати приложение BMW Connected фиксирует параметры последнего запуска автомобиля, дату, время, пробег, количество топлива, и километраж на который можно проехать? а САМОЕ главное вы всегда можете посмотреть через это приложение на карте Google где вы оставили ваш BMW!
В общем сейчас в полной мере осознаю что combox нужно было ставить давным давно, но лучше поздно чем никогда!
Собственно вот и все)Наслаждаемся
Стартовая страница internet
Адреса всевозможных организация
Дооснащение ComBox на E-серии (X1, X5, X6, 1er, 3er, Z4) и MINI — Community «BMW Club» on DRIVE2
Попросил меня помощи stm330 в установке ComBox на свою E93, точнее я её ему сам предложил, а он не отказался.
Любой адекватный человек, дооснастивший свою бэшечку CIC, рано или поздно захочет так же дооснастить её ComBox. По другому быть не может 😉
ComBox — это:* громкая связь через bluetooth* USB в подлокотнике для прослушивания музыки с флешки или iPod* функция голосового управления (русский не поддерживается, только английский и др. языки)* интернет в ГУ CIC через bluetooth с телефона* прослушивание мультимедиа на ГУ CIC с телефона по средствам bluetooth* возможность установки и подключения кредла для телефона через USB для просмотра прослушивания/мультимедиа с телефона, а также отображения фото контактов и т.п.
Про установку кредла см. у issues
Вроде всё, но возможно я что то упустил)Вот на всякий случай документация по комбоксу
До этого у него стоял MULF2, громкая связь работал, список контактов был на русском, но на этом все функции мулфа заканчиваются.Есть ещё MULF2 — High Basis SVS, он немного продвинутее обычного мулф2, т.к. у мулфа хай есть USB-интерфейс и функция голосового управления, но на этом все различия заканчиваются.
MULF2, наклейка с информацией
MULF2, основной разъём (белый, слева) и разъём оптоволоконной шины MOST (чёрный, справа)
MULF2, разъём антенны bluetooth
Вот самая подробная и популярная статья по дооснащению комбоксом. Но в ней небольшая ошибка, плюс питания должен подключаться на второй пин вместо первого, иначе комбокс телематик работать не будет, проверено!
Ну всё, вот и заработал наш комбокс теперь дело осталось за кодированием. Прошивался он у нас в 2014 году, значит скорее всего обновлять прошивку не потребуется.
Далее детали активации всяких плюшек в картинках:
Google Street View
Дооснащение ComBox на E-серии (X1, X5, X6, 1er, 3er, Z4) и MINI — Сообщество «BMW Club» на
Попросил меня помощи stm330 в установке ComBox на свою E93, точнее я её ему сам предложил, а он не отказался.
Любой адекватный человек, дооснастивший свою бэшечку CIC, рано или поздно захочет так же дооснастить её ComBox. По другому быть не может 😉
ComBox — это:* громкая связь через bluetooth* USB в подлокотнике для прослушивания музыки с флешки или iPod* функция голосового управления (русский не поддерживается, только английский и др. языки)* интернет в ГУ CIC через bluetooth с телефона* прослушивание мультимедиа на ГУ CIC с телефона по средствам bluetooth* возможность установки и подключения кредла для телефона через USB для просмотра прослушивания/мультимедиа с телефона, а также отображения фото контактов и т.п.
Про установку кредла см. у issues
Вроде всё, но возможно я что то упустил)Вот на всякий случай документация по комбоксу
До этого у него стоял MULF2, громкая связь работал, список контактов был на русском, но на этом все функции мулфа заканчиваются.Есть ещё MULF2 — High Basis SVS, он немного продвинутее обычного мулф2, т.к. у мулфа хай есть USB-интерфейс и функция голосового управления, но на этом все различия заканчиваются.
MULF2, наклейка с информацией
MULF2, основной разъём (белый, слева) и разъём оптоволоконной шины MOST (чёрный, справа)
MULF2, разъём антенны bluetooth
Вот самая подробная и популярная статья по дооснащению комбоксом. Но в ней небольшая ошибка, плюс питания должен подключаться на второй пин вместо первого, иначе комбокс телематик работать не будет, проверено!
Ну всё, вот и заработал наш комбокс теперь дело осталось за кодированием. Прошивался он у нас в 2014 году, значит скорее всего обновлять прошивку не потребуется.
Далее детали активации всяких плюшек в картинках:
Google Street View
пришла пора рассказать о своих мытарствах.
Доехали мне запчасти для установки
кабель FBAS для проигрывания видео с айфона на экране CIC
Комбокс я ставил по инструкции FRANCH-ARTwww.drive2.ru/l/6994449/
В случае туринга для доступа к месту установки надо снять вот эту накладку между спинкой сиденья и откидной крышкой пола в багажнике.
снимается просто — откручиваем два откидных кольца по бокам и все, просто тянем на себя.
Получили доступ к петлям откидной крышки.
сняв крышку, достаем две андапки, крепящие поддон для мелочи
и получаем доступ к месту установки. Сейчас тут стоит mulf2 high
антенна блютус уже без корпуса и куча лишних проводов потому, что раньше вместе с мульфом стоял еще и ТКУ, но был демонтирован для получения русских имен в записной книге телефона
ожесточенно перепиновываем по следующей схеме
Прошиб холодный пот — все ж сделано правильно, почему блок не читается и не кодируется?! Выполнил в рейнгольде тест оптической шины и обнаружил ее разрыв. Т.е. combox просто не запустился
Дело оказалось в вышеупомянутой распиновке. Этого достаточно для работы combox media. Но мне достался cmobox telematik, значит надо взять еще один плюс на второй пин комбокса.
Я его взял с разъема TCU. Так же я, не знаю зачем, может, что бы просто так не болтались провода, запихал в разъем combox и остальные провода от TCU. Это, видимо, ошибка, т.к. теперь я все время вижу ошибку SOS и еще иногда combox при старте машины звонит в спасательную службу. Кодированием избавиться от этого не получается, так что придется лезть туда еще раз и отключать провода.
подключил оптику и ЮСБ.Разъем антенны блютус мне раскурочили зачем-то, когда убирали TCU(((
Разъем поврежден и не хочет нормально подключаться к combox. Будем думать над его заменой, а пока одеваем как можем и крепим хомутом.
CIC и combox кодировал из-под FA е90, собранной по методу FRANCH-ART из этой же темы, но, пока не очень успешно, так что об этом в следующей серии нашего рассказа)))
пока что имеем следующее:
Вон сколько внешних устройств!
Проигрывает музыку через блютус. но переключать треки пока не могу.
Дальше что…закодировать нормально. Буду пробовать свой VIN. проверил его на bmwtools — все услуги активны.подключать базовую пластину к comboxподключать базовую пластину к CICкупить snap-in адаптер под айфон. У меня он 6s. На E-серию ETK его не показывает, но он прекрасно подходит от F-серии. У кого, кстати, 7-й айфон — геометрически корпуса одинаковые или нет?
Ну и попутно поменял датчик AUC, ибо надоела ошибка и фильтры салона.
Новый датчик. Старый, в отличие от е39, неремонтопригоден. Или способ ремонта для меня не очевиден.
Фильтра заказывал как оригинал, но уговорили взять эти. посмотрим, как будет)
Установка и кодирование Combox Media для BMW
Доброго времени суток, уважаемые посетители нашего интернет-магазина.
Для того чтобы приступить к кодировке, вам потребуется:
• Кабель BMW inpa.
• ПК с установленным ПО BMW Standard Tools.
Необходимы нам блок находится с левой стороны в багажнике под обшивкой. Достаем его и теперь нам потребуется перепиновать разъем.
Берем иглу, после чего аккуратно! извлекаем пины и вставляем их в разъем Combox.
Дальше распишем вам распиновку:
Combox MULF2High
X34130 Сигнал X14133M
1 Питание + 17
14 Земля 36
10 AUX- 22
23 AUX левый 4
24 AUX правый 5
25 MIC+ 1
12 MIC- 19
11 MIC экран 21
Теперь вам потребуется поставить новый коннектор в новый фиксатор. После чего включаем в Combox + MOST. Для того чтобы подключить к BT антенне, вам потребуется срезать пластиковую направляющую на Combox. Зачем это? Коннектор просто не сможет состыковаться. Если вы все шаги сделали правильно, то теперь можем перейти к самой кодировке через ПО.
Если ваш автомобиль попадает под временной критерий ниже марта 2011 года, то вам потрeбуется сделать следующие шаги. Создаем файл с расширением *.ssd, и вносим следующее данные туда.
M E90_CODIERSCHL ALL A001 X4XNE59416CS18478W E90_*PR96#0311&LCBA%0349*$205$216$248$261$302$356$403$415$416$428$430$431
$438$441$456$465$494$496$502$508$522$524$534$540$548$563$609
$614$620$644$672$676$6FL$701$785$842$853$861$863$880$8SD$925$993-B080
|0000000|0000000|0000000
После #0311, идут опции, но некоторые из них могут быть недоступны. NCS Expert вас об этом уведомит.
Теперь откройте приложение NCS Expert, загрузите ваш профиль и нажмите кнопку F1.
Теперь вы можете заметить, что кузов другой, а также установленный временный критерий. У вас теперь появляется возможность кодировать блоки. Для того чтобы все функционировало в штатном режиме, мы получим TRC файл. В нем будут указаны параметры, которые необходимо вернуть, либо оставить в новых значениях.
В левом окне показатели для E60, в правом для E90.
Вы можете столкнуться с проблемой смены языка интерфейса, либо с регулятором подогрева сидений. Для исправление данных ошибок, вам потребуются следующие значения.
EINHEITEN_MASTER hmi
PRODUKTLINIE l6-w
На этом кодирование закончилась. Удачи на дороге!

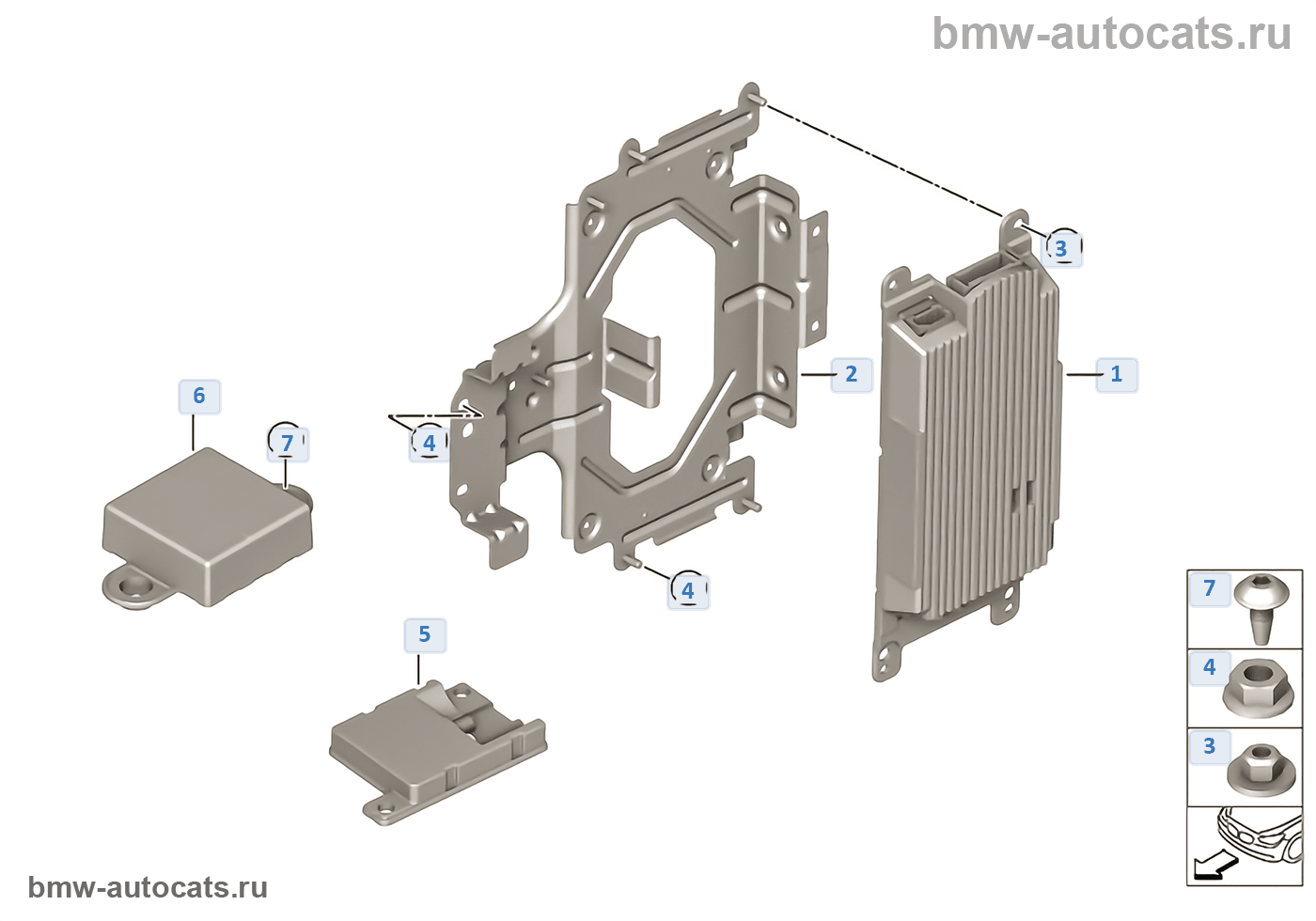

Combox
