Съемники шаровых соединений (помогите выбрать)

По тихой в свой гараж пополняю инструментами для обслуживания своего железного коня.

Помогите с выбором съемника шаровых опор. Просто с этим до этого ни разу не сталкивался.

Это то что смог найти, помогите с выбором.

С AIRLINE уже сталкивался, и качество реально не очень

Далее решил дополнить, так как хорошие примеры привели в комментариях.На мой взгляд, да они более профессиональные, но и цена их соответственно дороже.

Типы съемников:
— Г-образный винтовой съемник
— Съемник вида «стакан» — Приспособления состоят из основы-струбцины и силового винта. Они просты в установке и требуют всего несколько поворотов гайки силового винта, после чего шаровая опора в целости и сохранности выходит из посадочного места.
— Съемник вилка (клин) — Самое простое и доступное по стоимости приспособление. Из названия понятно, что данный съемник по виду напоминает столовый прибор. Принцип действия: инструмент забивается между гнездом и головкой шарнира, делается это с помощью приложения к нему ударных нагрузок. Забивать съемник необходимо до момента, пока конус шарового пальца и гнездо не окажутся отделенными друг от друга.
— Прищепка — Из названия съемников можно понять, что принцип их работы и структура напоминают обычную «бельевую прищепку». За счет универсальности они обрели очень большую востребованность. С их помощью можно демонтировать практически любой тип шаровых опор и рулевых наконечников. Особенно актуально использование данных съемников в ограниченном пространстве

Источник

Рейтинг лучших универсальных съёмников на 2021 год

При эксплуатации автомобилей или других сложных технических устройств в местах контакта различных механизмов происходят процессы коррозии металла, взаимной диффузии, старения масел, прикипания, которые существенно усложняют их разъединение в случае необходимости. По расчётам, для распрессовки надо затратить почти на 30% усилий больше, чем на запрессовку. При этом велика вероятность повреждения демонтируемых устройств. Для быстрого и аккуратного разъединения нужных деталей разработаны специальные технические приспособления, о которых пойдёт речь в обзоре.

Общие сведения и назначение

Съёмник – техническое устройство для демонтажа элементов, установленных с натягом, без приложения чрезмерных усилий и деструктивного воздействия на них.

Использование обеспечивает сохранность снимаемых компонентов, повышает качество выполняемых работ и производительность труда. Можно обойтись без сверления дополнительных отверстий, нарезки резьбы, приваривания новых деталей и т.д.

Основные компоненты

Главный элемент – центральный болт, обеспечивающий работу приспособления.

По направлению движения болта деталь монтируется на нужное место или, наоборот, извлекается из него.

Какие бывают и виды

По назначению

По способу создания усилия

Благодаря простоте конструкции, эффективности и надёжности, а также ценовой доступности являются самыми распространёнными. Возможно создание усилий до нескольких тонн. Конструкция включает центральный стержень с резьбой, два-три крюкообразных захвата или комбинацию 2/3 лапок, облегчающих выбор для выполнения определённого вида работ. Отличаются быстрым изменением точек цепляния и с функцией подпружинивающего эффекта, облегчающим тягу.

В дополнение к достоинствам механических съёмников оснащены встроенным гидравлическим цилиндром, способным достигать усилий в несколько десятков тонн. Применяются при выполнении тяжёлых и сложных работ. Для изготовления используется сверхпрочная легированная сталь, а предохранительный клапан в гидросистеме защищает от перегрузов. Глубина и точность центровки регулируются специальными приспособлениями.

По типу силового органа

По конструкции захвата

Оснащены двумя захватами, которые перемещаются по балке с резьбовым отверстием. Применяются для снятия подшипников. Назначение изменяется перестановкой захватов с раствором в пределах до 80 сантиметров. Смещение детали не допускается упорами болта.

Применяются для демонтажа подшипников. Три лапы предотвращают несимметричность нагрузки. Центровка автоматическая.

Конструкция может быть самой разной – с трёхсторонним или двухсторонним захватом. Лапы ставятся на крепёжные точки устройства с шириной цепляния пять-семь сантиметров. Стопорение с помощью болтов. Применяются для демонтажа наконечников проводов аккумулятора или подшипников.

Инструмент ставится под извлекаемую деталь и обе половинки сводятся при помощи болтов. Затем подсоединяется тянущая часть. Положение сепаратора определяет регулировку боковых гаек. Силовой болт устанавливается на ось демонтируемого элемента.

По количеству захватов

Параметры, влияющие на критерии выбора

2. Рабочий ход, определяемый вылетом и длиной главного болта.

3. Размеры – габариты упора.

4. Диапазон раствора.

Где купить

Популярные модели и новинки можно приобрести в отделах супермаркетов и магазинах строительных материалов и инструментов, а также в торговых центрах, занимающихся реализацией запчастей для авто и другой техники. Там можно проверить и подержать в руках недорогие бюджетные съёмники, которые предлагают лучшие производители, а квалифицированные консультанты дадут грамотные советы и рекомендации – как выбрать, какой фирмы лучше, сколько стоит подходящая модель, на что обратить внимание, чтобы не допустить ошибки при выборе, чем отличаются механические съёмники от гидравлических.

Кроме того, подходящий товар легко заказать онлайн в Интернет-магазине, например с помощью агрегаторов E-Catalog или Яндекс.Маркет. Там представлены самые хорошие модели в машину, а также указаны характеристики, описание, особенности, фото и отзывы покупателей.

Универсальные съёмники в Москве можно купить:

Лучшие универсальные съёмники

Рейтинг качественных инструментов составлен по мнению покупателей в крупнейших Интернет-агрегаторах. Популярность моделей определяется простотой, надёжностью, безопасностью, универсальностью и долголетием.

Обзор представляет рейтинг лучших моделей среди механических и гидравлических приборов, представленных на рынке.

ТОП-5 лучших механических универсальных съёмников

Бренд – AIST (Россия).
Страна-производитель – Тайвань.

Универсальная модель для проведения быстрых и легких демонтажных работ. Оснащён тремя лапами с фиксацией захватов. Для изготовления применяется высокопрочная закалённая углеродистая сталь с высоким рабочим ресурсом. Максимально допустимая нагрузка составляет две тонны. Рабочий ход – 8 см, высота упора – 0,6 см, максимальный раствор – 12 сантиметров. Гарантийный срок — 12 месяцев.

Масса 1,3 кг. Стоимость – 4152-5919 рублей.

Бренд – Sparta (Германия).
Страна-производитель – Китай.

Универсальная модель китайского производства с тремя двухсторонними поворотными лапами длиной 30 сантиметров. Выполняет надёжный захват благодаря быстрой и простой установке. Возможности расширены применением трёх лапок в конструкции. Вылет изменяется при перестановке в 1,5 раза. Предназначен для быстрого и аккуратного извлечения втулок, колец и для подшипников с приложением минимальных усилий вне зависимости от места нахождения. Изготовлен из углеродистой стали 45. Главный болт с шестигранным наконечником.

Гарантийный срок — до 12 месяцев. Вес – 2,35 кг. Цена – от 1385 до 1763 рублей.

Бренд – Airline (Россия).
Страна-производитель – Китай.

Универсальная модель китайского производства, чтобы демонтировать автомобильные шаровые соединения. Рабочий диапазон от 2,0 до 5,0 сантиметров. Изготовлен из хромомолибденовой и инструментальной стали S45C, отличающейся высокой прочностью. Вес прибора — 1,15 килограмма. Гарантийный срок — 12 месяцев.

Цена: от 988 до 1426 рублей.

Бренд – Jonnesway (Тайвань).
Страна-производитель – Тайвань.

Многофункциональный комплект приспособлений для автомобиля при демонтажно-съёмных работах на станциях техобслуживания и небольших автомастерских. Используется при стягивании из различных механизмов авто средне нагруженных деталей с резьбовыми соединениями, в том числе подшипников рулевой тяги, эластичной муфты. Фиксирующими элементами являются болты, представленные в обширном диапазоне размеров. При необходимости дюймовые болты заменяются метрическими, имеющими степень твёрдости не больше 8.8. Диапазон раствора 3,0 – 12,0 сантиметров. Набор упакован в эргономичный кейс с отдельными ложементами для каждого приспособления.

Производитель предоставляет пожизненную гарантию. Вес – 2,72 кг. Средняя цена – 4450 рублей.

Бренд – АвтоDело (Россия).
Страна-производитель – Китай.

Универсальная трёхлапая модель для извлечения колёс, шестерёнок, шкивов и подшипников внешним или внутренним способами. Для изготовления используется инструментальная сталь, обеспечивающая устойчивость к деформации и механическим повреждениям. Диапазон раствора от 1,5 до 5,0 сантиметров. Для удобства использования оснащён центральным винтом с опорой. Поверхность покрыта специальным составом для предотвращения образования коррозии. Вес устройства – 880 г, в упаковке – 900 грамм.

Предлагается по цене от 1074 до 1187 рублей.

ТОП-5 лучших гидравлических универсальных съёмников

Бренд – Мастак (Россия).
Страна-производитель – Тайвань.

Гидравлическая модель для извлечения подшипников с вала и выпрессовывания из обоймы на станциях техобслуживания, в автомастерских и автосервисах. Максимальное прилагаемой усилие 4 тонны. Комплектация включает три предмета, в том числе гидравлический насос, шланг 1,5 метр, цилиндр и сам прибор. Для изготовления используется инструментальная сталь с оксидированным покрытием. Цилиндр и насос заполнены гидравлическим маслом. Все предметы размещены в металлическом боксе. Максимальная глубина рабочего пространства — 18,5 см, максимальная ширина – 25,5 см. Общий вес — 18 килограмм.

Цена – 32900 рублей.

Бренд – Licota (США).
Страна-производитель – Тайвань.

Универсальный набор инструментов из 25 предметов для профессионального использования на станциях техобслуживания и промышленных предприятиях. В комплекте сепаратор и захваты для быстрого извлечения втулок, шкивов, подшипников, посаженных с натягом. Применяется для использования на грузовом и коммерческом транспорте. Конструкция и составные элементы конструкции – упорный шток и лапы, изготовлены из высокопрочной легированной стали, обеспечивающей надёжное сцепление. Долгий срок службы обеспечивается антикоррозийным покрытием. Комплект размещен в прочном металлическом кейсе, защищающим предметы от механических и химических повреждений. Имеются четыре удлинителя штока, два упора для съёмника сепаратора, два удлинителя упоров. Оснащён несколькими траверсами – Н-образной, 3 и 2 стороны.

Максимальная глубина 16 см, ход штока – 6 см. Диапазон диаметров от 3,5 до 16 сантиметров. Вес 17 кг. Цена – 18990 рублей.

Бренд – Станкоимпорт (Россия).
Страна-производитель – Тайвань.

Профессиональная гидравлическая модель для извлечения элементов грузовых и легковых автомобилей благодаря мощному усилию в 10 тонн. Надёжная трёхлапая конструкция обеспечивает снятие шестерёнок, шкивов и подшипников, в том числе на сельскохозяйственной технике. В случае необходимости к центральному штоку цилиндра применяется удлинительная штанга. Для хранения используется удобный кейс. Вес — 4,9 кг.

Источник

Рейтинг съемник шаровых опор JTC: ТОП-5 лучших вариантов

Чтобы оперативно осуществить демонтаж шаровых опор, можно воспользоваться JTC F1954. Приспособление надежно захватывает компонент, оберегая его от повреждений. Компактное, подходящее для работы в стесненном пространстве, оно изготовлено из стали, прошедшей закалку, потому отличается высокой степенью износостойкости.

Эксплуатация машины приводит к естественному износу и коррозии металлических компонентов. Распрессовка требует существенных усилий, потому съемник шаровых опор JTC 1727 необходим каждому автолюбителю. Инструмент помогает провести демонтаж, даже если владелец не обладает специальными навыками, легко и быстро, не повреждая детали.

5-е место: Универсальный съемник шаровых опор JTC 1727

Двухпозиционный рыжачного типа съемник шаровых опор JTC 1727 отличается специальной конструкцией. Рабочий диапазон переключается между 30 и 56 мм, что делает инструмент универсальным — он может применяться к разным автомобилям, произведенным в Европе.

Для работы достаточно установить машину на опоры, подготовить рабочее пространство, сняв колесо, установить приспособление на рычаг и провернуть винт гаечным ключом.

4-е место: Съемник шаровых опор JTC-1258

Для автомобилей от «Фольксваген» (Passat с 1997), «Ауди» (А4, А6, А8) подойдет шаровой съемник JTC модели 1258. Болтовой профессиональный инструмент компактен, его удобно применять при ограниченном пространстве. Глубина зева составляет 25 мм. Рабочий диапазон не меняется.

Усилие в приспособлении создается при заворачивании болта, который нуждается в дополнительном уходе — своевременной чистке и смазке. Качественная сталь не подвергается коррозии, при аккуратном использовании JTC-1258 прослужит долгий срок.

3-е место: Съемник шаровых опор JTC F1954

Чтобы оперативно осуществить демонтаж шаровых опор, можно воспользоваться JTC F1954. Приспособление надежно захватывает компонент, оберегая его от повреждений. Компактное, подходящее для работы в стесненном пространстве, оно изготовлено из стали, прошедшей закалку, потому отличается высокой степенью износостойкости.

Относится к инструментам рычажного типа, болт и корпус особой прочности. Незаменим при обслуживании или проведении ремонтных работ, отличается простой и мощной конструкцией, обеспечивая эффективное снятие компонентов авто.

2-е место: Съемник шаровых опор JTC-1318

Шаровой съемник JTC модели 1318 подходит для проведения демонтажа в труднодоступных местах. Изготовленный из качественных материалов, инструмент прослужит длительный срок без нареканий.

Предназначен для профессиональных слесарных работ, снятия рулевых тяг, нередко применяется в автосервисах. Максимальный вылет составляет 62 мм. Отличается прочностью и износостойкостью. Найти приспособление легко в специализированных магазинах.

1-е место: Съемник шаровых опор JTC-4644 рычажного типа

Как и съемник шаровых опор JTC 1727, модель 464 относится к инструментам рычажного типа. Особенность данного приспособления — прочный металлический корпус. В отличие от других, этот вариант достаточно большой и тяжелый, весит более двух килограммов. Максимальный вылет — 90 мм, зев — 45 мм.

Развиваемого усилия достаточно, чтобы выпрессовывать шаровые и рулевые наконечники соответствующего размера легковых и грузовых машин. Не изнашивается в процессе эксплуатации, имеет мощный винт. Инструмент подходит и для продукции автопрома России, и для иностранных машин.

Техника безопасности при работе со съемниками

Приспособления облегчают проведение ремонтных работ, но автовладелец должен следовать определенным правилам, чтобы не получить травм:

Торговая марка JTC производит продукцию на Тайване, применяя современные технологические линии и используя только высококачественные материалы. Получаются доступные, прочные и надежные приспособления, которые помогают автомобилистам в различных ситуациях. Выбирая подходящий съемник, нужно ориентироваться на размеры. Заказать товар можно в интернете с доставкой на дом.

Источник

Инструмент для замены шаровых и рулевых наконечников. Собственный опыт.

Замена задних штанг прошла за 1,5 часа, сложного ничего. Покупаешь новые болты и меняешь штанги на новые.
А вот с передней частью авто пришлось повозиться. Купил съемник шаровых и рулевых наконечников VOREL за 1199рв магазине сети авто49

Снял один наконечник, начал снимать второй и он превратился в такой
(На фото болт неправильно установлен шляпкой внутрь, но оно не моё и мне пофиг)

Отлит он просто из порошка. Качество откровенное дно.
Деньги администратор вернул без вопросов и разговоров за что магазину большой плюс.
Взял там же на замену такой съемник он уже стоил рублей 500. Она настолько неудобный что просто п!здец.С ним тоже пришлось хапнуть развлечений и в очередной раз практиковаться с работой УШМ (болгаркой) 125мм в неестественных для неё местах в ходовой авто.

После снятия шаровых опор и второго рулевого наконечника он стал таким.

Я даже не знаю что было хуже. Тот который сломался или тот который погнулся.
А уже после, когда зашел покупать новые ступичные гайки увидел на витрине
«Съемник тяг рулевых и опор шаровых универсальный с ручкой АВТОМ 13400» но уже за 1100.
Как сказал продавец: «Его ещё никто ни разу не вернул». Выглядит добротно.

Источник

Лучший съемник шаровых опор ваз

Во время проведения ремонт ходовой части и рулевого управления практически всегда возникает надобность в снятии шаровых опор или наконечников рулевых тяг.

Особенностью этих конструктивных элементов является то, что палец опоры или наконечника имеет конусную форму, которой он входит в посадочное гнездо.

В процессе эксплуатации плотность посадки возрастает настолько, что поверхности данного соединения практически прикипают друг к другу.

Дополнительно между пальцем и гнездом может попасть влага, вызывающая очаги коррозии, которые еще больше уплотняют соединение.

Поэтому для снятия шаровых опор или наконечников применяются специальные съемники, позволяющие выпрессовать палец с минимальными усилиями.

Виды съемников

Рынок автоинструментов предлагает широкий выбор таких съемных механизмов, которые можно подразделить на два вида:

Винтовые съемники считаются универсальными, и подходят для работы практически с любым автомобилем.

Усилие в них создается за счет завинчивания болта в корпус съемника. Сам корпус надевается на проушину опоры, а при закручивании болт упирается в палец опоры и выпрессовывает его из гнезда.

Рычажные съемные механизмы не менее эффективны, но они больше по габаритам, поэтому не для каждого авто они могут подойти.

К примеру, таким съемником на ВАЗ-2107 верхнюю шаровую опору еще можно снять, а вот добраться до нижней не получится из-за очень ограниченного пространства.

Для этих целей используется специальный съемник.

Суть рычажного съемника сводится к наличию двух рычагов, посредине соединенных между собой.

С одной стороны, в них проделаны отверстия и установлен стяжной болт.

Для выпрессовки один рычаг устанавливается между проушиной и опорой, второй же рычаг при этом получается под пальцем.

При выкручивании болта из-за имеющейся соединяющей оси концы рычагов начинают сходиться, и палец выталкивается.

Но необязательно съемный механизм приобретать, его запросто можно изготовить и в домашних условиях из подручных средств.

Далее рассмотрим несколько типов съемников шаровых опор и рулевых наконечником, которые можно изготовить самостоятельно.

Тип съемника — КЛИН

Самым простым съемником является так называемый «клин». Он не относится ни к какому типу съемных механизмов, но при этом является достаточно эффективным приспособлением для выпрессовки.

Для его изготовления понадобиться всего лишь шлифмашинка угловая («болгарка»), можно также использовать станок с абразивным кругом.

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

Вначале необходимо придать заготовке формы клина, для чего «болгаркой» или станком стачиваем металл так, чтобы в профиль пластина имела вид треугольника. Затем той же «болгаркой» проделываем прорез посредине на 2/3 длины заготовки со стороны вершины треугольника, то есть с тонкой стороны клина. Ширина пропила должна быть чуть больше толщины пальца опоры, то есть должна получиться своеобразная скоба.

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Выпрессовка пальца клином производится очень просто. Он устанавливается в зазор между проушиной и корпусом опоры. А дальше просто молотком клин забивается, что приводит к выскакиванию пальца из гнезда.

Недостатком клина является то, что в процессе выпрессовки пыльник получит повреждения. Поэтому клин можно использовать только при выполнении замены опор или наконечников.

Если же производится ремонт подвески и рулевого механизма, не подразумевающего замену шаровых элементов, клин лучше не применять.

Винтовой разжимной механизм

Второй тип съемного механизма, который можно изготовить из подручных средств – винтовой разжимной. Он отлично подходит для замены шаровых опор классических моделей ВАЗ.

Особенностью конструкции подвески этих авто является то, что верхняя и нижняя опоры располагаются симметрично друг другу и расстояние между ними не большое.

Его в домашних условиях можно изготовить только при наличии сверлильного станка или же придется обращаться в токарную мастерскую. Такой съемник состоит всего из двух частей.

Для его изготовления понадобиться квадратный или шестигранный прут с гранями под ключ на 17 или 19, длина которого составляет 7 см. В этом пруте делаем при помощи сверлильного станка отверстие и нарезаем резьбу под болт на 8. Вкручиваем болт и все – съемник готов.

Как он действует, рассмотрим на примере ВАЗ-2107. Для выпрессовки верхней опоры, необходимо выкрутить стопорную гайку, но не до конца, снимать ее не нужно. Затем устанавливаем между пальцами опор изготовленный съемник с закрученным до упора болтом.

Чтобы выдавить палец берем два ключа – одним удерживаем изготовленный корпус, а вторым вывинчиваем болт до тех пор, пока палец не сорвется с гнезда. После замены верхней опоры, проделываем тоже самое, но с нижней.

Винтовой Г-образный

Третий тип съемного механизма, который можно сделать самому – тоже винтовой, но он показал себя с отличной стороны и позволяет работать на любом авто.

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

Из него необходимо сделать Г-образную заготовку с длиной плеча 5 см. То есть, берем прут, на нем отмеряем 5 см, зажимаем в тисках и при помощи молотка загибаем его на 90 град.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Остается изготовить упорную планку. Сделать ее можно по подобию клина, расписанного выше. То есть берем пластину, но толщиной 0,5 см. С одной стороны делаем прорез под палец опоры.

При надобности можно толщину пластины со стороны пропила уменьшить, сточив слой металла. Главное, чтобы пластина входила в зазор между корпусом опоры и проушиной, при этом она не оказалась слишком тонкой, иначе в процессе выпрессовки она согнется.

С другой стороны, от пропила делаем отверстие под Г-образную заготовку. Остается только надеть пластину на длинную часть прута. Если резьба получилась по длине недостаточной, чтобы выжать палец, то можно под гайку подложить несколько шайб.

Работает этот съемник так: Выкручиваем гайку практически до конца, устанавливаем пластину в зазор между опорой и проушиной, а прут поворачиваем так, чтобы короткое плечо упиралось в палец.

Затем просто закручиваем гайку, при этом пластина будет выступать в качестве упора, а прут коротким плечом выдавит палец.

Винтовой, изготовленный из уголка

Еще один винтовой съемник можно изготовить из металлического уголка и сварочного аппарата.

Для этого берем уголок со сторонами 7-8 см и такой же длиной, и толщиной 0,3-0,5 см.

В одной из сторон проделываем пропил для закрепления механизма на проушине. Из листового металла толщиной 0,3 см вырезаем два треугольника, которые будут выступать раскосами. Их нужно приварить по бокам к уголку. Это значительно увеличит прочность конструкции.

Берем гайку на 17 и длинный болт под нее. Саму гайку привариваем перпендикулярно прорезу так, чтобы отверстием она была обращена к пропилу.

Чтобы в дальнейшем болт можно было легко расположить на одной оси с пальцем, перед тем, как закрепить при помощи сварки гайку, на уголок предварительно необходимо приварить проставку.

Остается только вкрутить болт и съемник можно использовать.

Это простейшие типы съемных механизмов, которые можно изготовить самостоятельно.

В целом же, вариантов их масса, к тому же имея немного фантазии и начальные знания по слесарному делу, запросто можно придумать и изготовить свой съемник.

Предлагаем к просмотру некоторые чертежи.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2’’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг.

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Винтовой съемник

Усилие в этом механизме создается благодаря заворачиванию болта в корпус. Сам же корпус инструмента надевают на проушину в шаровой опоре. В процессе закручивания болта он упирается в палец. Последний выпрессовывается из своего посадочного гнезда.

Рычажные

Не меньшей эффективностью обладает рычажный съемник для шаровых опор. Однако эти инструменты отличаются большими габаритами. Поэтому подойдут не для каждого автомобиля. Например, рычажным инструментом на ВАЗ-2107 можно демонтировать верхнюю шаровую опору, а вот снять нижнюю уже не выйдет – рабочее пространство слишком ограничено. Для этого лучше всего применить специальный инструмент.

Такое приспособление можно не приобретать – легко сделать съемник шаровых опор своими руками. Он собирается из подручных средств. Давайте рассмотрим и другие инструменты, которые можно как купить, так и изготовить самостоятельно.

Это наиболее простой и при этом достаточно эффективный съемник. Его нельзя отнести к какому-либо типу механизмов, однако в вопросах выпрессовки это хороший выбор. Для изготовления понадобится только болгарка или станок с абразивным кругом. Заготовка представляет собой пластину из металла, размеры которой аналогичны коробку спичек.

Затем к этой скобе приваривают прут. С помощью него можно будет использовать съемник для шаровых опор. Работать с клином достаточно просто. Его устанавливают в зазор, который имеется между проушиной и корпусом шаровой поры. Затем при помощи молотка клин забивают, что приводит к выпрессовке пальца.

Но при работе с этим инструментом есть существенный недостаток. В процессе выпрессовки опоры повреждается пыльник. Именно поэтому клин используют только при замене наконечников либо опор. От ремонтов при помощи такого приспособления лучше отказаться.

Винтовые разжимные механизмы

Это еще один вариант, который можно изготовить самостоятельно. Он хорошо себя зарекомендовал как съемник шаровых опор ВАЗа (касается классических моделей). Особенности конструкции системы подвески этих машин таковы, что и верхняя, и нижняя опоры установлены симметрично друг к другу. Между ними не так уж и много расстояния.

Рассмотрим, как работает этот съемник шаровых опор. ВАЗ-2107 отремонтировать им тоже можно. Для демонтажа верхней опоры выкручивают стопорную гайку, однако не полностью. Затем между пальцами устанавливают съемник с полностью закрученным болтом. Далее двумя ключами удерживают приспособление. Выкручивают болт, пока палец не выйдет из гнезда. После того как верхняя опора заменена, ту же операцию проделывают с нижней.

Г-образный винтовой съемник

Для каких автомобилей может использоваться этот съемник шаровых опор? 2107, 2105 и 2106 – вот те автомобили марки ВАЗ, для которых он подходит лучше всего. Инструмент достаточно универсален. Чтобы изготовить его, понадобится прут из металла – диаметр его должен быть не менее 10 мм, а длина – 15-17 см. Из этого прута делают Г-образную заготовку, длина плеча которой должна быть не менее 5 см. Так, берут прут, отмеряют на нем 5 см, зажимают в тисках и выгибают под прямым углом. На длинной части элемента режут резьбу. Находят подходящую гайку.

Теперь необходимо сделать упорную планку. Она изготавливается по принципу клина. Для заготовки подойдет пластина, толщина которой не менее 5 мм. С одной стороны пластины делают прорез, подходящий по палец опоры. С другой — проделывают отверстие под диаметр прута. Далее надевают пластину на длинную часть прутка и зажимают зайкой.

Винтовой съемник из уголка

Этот съемник рулевых шаровых опор изготавливается из уголка при помощи сварки. Как его сделать? Берут уголок, длина которого составляет 7-8 см. Толщина металла может быть 3-5 мм. В одной из сторон этого уголка делают пропил. С помощью него механизм будет держаться на проушине. Из стального листа толщиной 3 мм вырезают две треугольных детали. Их приваривают по бокам к заготовке-уголку для увеличения прочности конструкции.

Делать или купить?

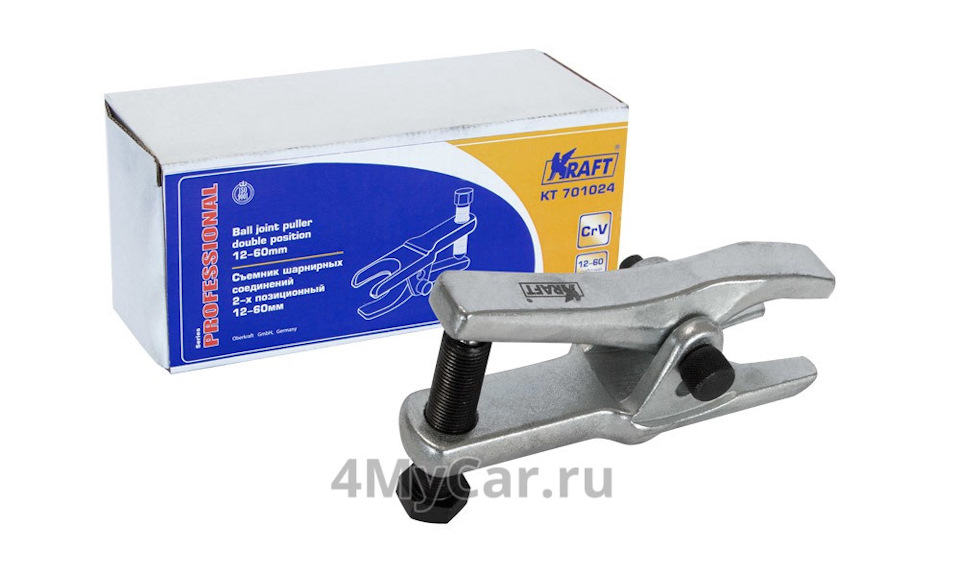

Съемники наконечников шаровых опор для отечественных автомобилей стоят не дороже 1000 р. Приобрести приспособление можно в любом магазине. Отсюда выходит, что инструмент легче и проще приобрести. Для изготовления даже самого простого инструмента нужны заготовки, специальные гайки и болты с большим шагом резьбы.

Приобрести готовый инструмент проще и потому, что это экономит время. Вам не придется заниматься лишними делами. Возможно, покупка приспособления и обойдется немного дороже, но тогда нет необходимости тратить силы и время на изготовление инструмента.

Всем доброго времени суток!

В этой статье хотел бы с вами поделиться очень хорошей самоделкой, а именно съемником шаровых опор и рулевых наконечников.
Не знаю, подойдет ли на другие авто, на ваз подойдёт точно!

Не так давно менял шаровую » дедовским » методом помощью молотка, скажу вам не очень удобно и быстро.
Посмотрев в интернете нашёл как можно легко и без затрат сделать съемник, в интернете цены смотрел от 500 рублей и выше!
Данная самоделка займёт около 30-60 минут при наличии всего необходимого.

Изготовление съемника

Первым делом ищем трубу и шайбы.

И отрезаем отрезок трубы 10см, я не знаю, как другие делали — пишу, как делал я!

Теперь нам нужно приварить гайку к шайбе, а шайбу к трубе, нужно всё делать как можно точнее по центру.

То, что всё так получилось, не особо красиво — ничего страшного! Всё почиститься и покраситься!

Теперь нам нужно одну сторону болта сделать немного под конус.

Кстати гайку с болтом использовать желательно с мелкой резьбой, но я использовал что было.
Теперь разберёмся с нижней частью, нам нужно вырезать шайбу и в трубе тоже сделать отверстие.
Многие сначала вырезают на шайбе и трубе отверстие, а потом приваривают. Мы же сначала приварили, а потом вырезали.

Вот такие отверстия нужно вырезать, примерно так должно получиться.

И всё! Наш съемник готов! Окончательный вид.

Было затрачено 0 рублей! Всё, что требовалось, валялось дома!

Вот такой замечательный съемник у нас получается, с ним намного будет удобнее снимать шаровые опоры и рулевые наконечники!
У меня +1 инструмент в гараж, и на этом всё!

Остаётся покрасить в яркий цвет, чтобы был приметный и не терялся.
Всем удачных самоделок!

Источник
