STM в объективе Сanon

Что такое STM в объективах Canon.

Как рассказывал в предыдущей статье, у объективов Canon есть несколько видов моторов автофокуса. Так вот, STM — это шаговый мотор, в механизме которого добились плавности и скорости USM. При этом, он пока используется не повсеместно, а в некоторых моделях объективов. Это китовый объектив Canon EF-s 18-135 3.5 — 5.6 STM, и портретник — Canon EF 50mm f/1.8 STM.

К слову сказать, полтинник получился весьма удачный. Однако, он обладает болью, доставшейся от предшественников при отключении питания фокусировка не работает никак. Зато объективы с STM относительно своей цены начали иметь, наконец, сбалансированные качества. Ну, хотя бы по механике. STM мотор быстрый, тихий, обладает возможностью ручной доводки без переключения с авторежима. В общем, увидите в продаже полтинник 1.8 с STM — хватайте его.

Существует два типа реализации механизма STM:

Объективы STM позволяют создавать отличные фотографии и более качественное видео. Эти объективы оснащены шаговым мотором, который обеспечивает плавную и бесшумную фокусировку — две отличные характеристики для видеосъемки.

Некоторые моторы, используемые в объективах, при фокусировке издают отчетливые механические звуки, а объективы STM работают очень тихо, позволяя записывать естественный звук без посторонних шумов. Технология STM от Canon используется в ряде объективов, работающих тихо и достаточно быстро для фотосъемки почти в любой ситуации.

STM с шестеренчатой передачей

Линейка сверхкомпактных объективов STM, в том числе EF 50mm f/1.8 STM, оснащена STM шестеренчатого типа — очень маленьким мотором, который управляет блоком фокусировки с помощью косозубых шестеренок.

STM с винтовой передачей

Объективы STM, оснащенные шаговым мотором с винтовой передачей, немного больше по размерам, но работают тише и быстрее по сравнению с объективами с мотором шестеренчатого типа.

В настоящее время в объективах Canon используется три основных типа моторов фокусировки. Это шаговый мотор (STM), ультразвуковой мотор (USM) и мотор постоянного тока (DC).

Объективы Canon STM

Комментарии можно оставить без регистрации и смс.

Источник

Механика фокусировки USM, STM, nano USM у объективов Canon

Разные способы индикации шкалы фокусировки

Физически Ring USM это два кольца. Одно кольцо закреплено на корпусе объектива второе кольцо стоит на группе линз перемещение которых необходимо для фокусировки. Кольца вращаются относительно друг друга и тем самым смещают линзы для фокусировки.

При такой конструкции вполне логично сделать механический привод индикатора фокусировки, который так же вращается.

Вместо непосредственного соединения с линзами тут используется серия шестеренок. Сам двигатель более тихий чем Ring USM но шестерёнки создают дополнительный шум и снижают точность фокусировки.

Ring USM более приспособлен для фокусировки больших и тяжелых групп линз поэтому, Ring USM используется в более дорогих объективах L серии тогда как Micro USM в более дешевых «любительских» объективах с более простой и «лёгкой» оптической схемой.

USM работает быстро резко что важно для динамичных сцен. Однако, при записи видео с использованием автофокуса чрезмерная резкость движений двигателей USM стала мешать, возникла необходимость сделать движения автофокуса более плавными.

Перед разработчиками встала задача повысить плавность хода автофокуса, уменьшения стоимости производства и масcо-габаритных характеристик. Решением задачи стало разработка системы STM (Stepping Motor) которая имеет меньшие габариты и вес, меньшую стоимость. STM работает более плавно что важно для видео однако однако эта система более медлительна чем USM. Вместо поперечного вращения теперь применяется продольное смещение.

И вот тут снова возвращаемся к способу индикации фокусировки. В STM объективах нет вращающих колец и искусственное добавление механического индикатора приведет к удорожанию и усложнению конструкции, поэтому был применен более простой и на данный момент уже ставшим дешевым способ индикации при помощи LCD

Еще одной вытекающей особенностью STM объективов является необходимость электропитания для осуществления фокусировки. Вращения кольца фокусировки у STM объектива выдает электрический сигнал и ни как физически не влияет на движение линз. Тогда как объективы USM можно фокусировать физически вращением кольца фокусировке даже при выключенной камере.

В попытки объединить сильные стороны USM и STM был создан nano USM

nano USM также как и STM не имеет физической связи с кольцом фокусировки объектива и для осуществления фокусировки необходимо подать электропитание. В объективах nano USM так же как и в STM индикатор фокусировки выполнен в виде LCD дисплея по тем же самым причинам что были озвучены пр описании STM

Технология nano USM обладает плавностью STM и превосходит STM по скорости. nano USM как и её предшественница micro USM ориентирована в первую очередь на объективы имеющие «легкую» группу линз которую необходимо перемещать при фокусировке. Как правило речь идет о более «простых» и менее светосильных объективах. Сложные оптические схемы с тяжелыми фокусировочными группами линз по прежнему более эффективно работают с классическим Ring USM

⠀

Источник

Что такое STM? Или новые объективы Canon.

Как Вы уже догадались объективов у Canon целый вагон. Есть все и для каждого вида съемки. Не так давно в продаже появились объективы STM.

Они идут в «Китовой» комплектации новых моделей зеркальных, любительских камер Canon.

Что такое объективы STM? STM — это технология фокусировочного механизма, основаная на использовании шагового двигателя (моторчика).

Узнать такой объектив легко на нем есть специальная маркировка STM. На данный момент у фирмы Canon существует всего 4 STM объектива, о них чуть позже.

И так, какие преимущества дает нам STM? Сразу скажу, что на качество изображения это не повлияет (ну, или совсем не существенно). Т.к. стекла остались прежними, поменяли только мотор который крутит фокусировочную линзу объектива, теперь передняя линза не поворачивается и можно использовать любые фильтры без каких либо препятствий. Главным достоинством STM мотора является быстрая и бесшумная фокусировка.

На первый взгляд, она не уступает USM объективам, но разница заключается в конструкции и группировки линз, в USM используется совершенно другая группировка оптических элементов, что не только позволяет сократить ход фокусировочной линзы, но и избежать влияния этих изменений на скорость фокуса и качество картинки. Главной целью разработчиков STM объективов являлось, оснащение камеры, имеющей следящую фокусировку для видео режима.

Следящий фокус (в видео режиме) — это новая и очень востребованная функция у DSLR камер. Но использование старых «китовых» объективов было невозможным т.к. фокусировка проходит на них медленно и с характерным, громким жужжанием мотора. Т.к. все следующие модели фотоаппаратов будут оснащены этой функцией, смею предположить, что старые модели «китовых» объективов будут сняты с производства, а в будущем мы больше не услышим это жужжание «доисторических моторов» при съемке. И «кит» теперь будет с STM мотором.

Есть еще несколько изменений, например 18-55 IS STM, в отличии от своего предшестивенника имеет не 6, а 7 лепестковую диафрагму и имеет стабилизацию способную удерживать до 4-х ступеней экспозиции (как заявляет производитель) в чем я очень сильно сомневаюсь, как и в большинстве стабилизаторов. Ниже представлен список STM объективов Canon по состоянию на осень 2013 года.

Canon EF-S 18-55mm f/3.5-5.6 IS STM

Обновленный кит с бесшумной фокусировкой для съемки видео, но на самом деле она полезна при фото съемке не менее, т.к. скорость фокусировки выросла в разы по сравнению с его старшим братом. Использование возможно только для систем с байонетом EF-s, обусловлено это разницей посадки объектива на «тушку».

Canon EF-S 18-135mm f/3.5-5.6 IS STM

Обладает всеми достоинствами, описанного выше объектива, имеет более универсальное фокусное расстояние. Но при этом, на мой взгляд, стоимость его слегка завышена, как и большинства ультразумов, но опять же при правильном подходе отработает себя. Хотя он дает немного лучшую картинку, чем 18-55.

Помните что главный приоритет STM это плавная фокусировка при съемке видео на новых камерах Canon. В качестве альтернативы (если фокус на видео не важен) советую приобрести 17-85 USM, он староват, но за сегодняшнюю стоимость одно из лучших предложений на рынке для «кропнутых» камер (цена-качество).

Canon EF-S 55-250mm f/4-5.6 IS STM

Не очень дешевый зум, телевик для EF-s камер. Конкретно сказать ничего не могу, в руках не держал и считаю неудобным такой диапазон фокусного расстояния. Его предыдущая версия меня разочаровала уже давно, при стоимости свыше 10 тыс. рублей резкость можно наблюдать, только на прикрытой диафрагме. Не советую брать, к тому же 70-200 4L сейчас можно найти не на много дороже.

Canon EF 40mm f/2.8 STM

Хороший компактный объектив фикс. Как Вы наверняка знаете любой фикс лучше зум-объектива.Изначально Canon позиционировала его как объектив для съемки DSLR видео. Светосила 2.8 компактный размер, бесшумная фокусировка, фокусное расстояние 40mm., что еще нужно для видео. а как оказалось что он отлично подходит для различных видов съемки и полюбился многими фотографами.

Низкая стоимость, маленький размер не облегчают кошелек и не утяжеляют сумку. Хорошая картинка недорогого фикса с бесшумной фокусировкой. +необычный вид, за что его прозвали «Блинчик».

Безусловно STM, это отличное решение для обновления дешевых объективов, когда то я снимал на «китовый» 18-55, и скорость фокусировки со звуком от которого птицы разлетаются меня очень огорчала, но сегодня для начинающих фотографов больше удобств и разнообразия, пусть даже в громкости фокуса «китового» объектива ))

Источник

Моторы фокусировки Canon

Когда вы разглядываете фотографию или смотрим видео, то сразу обращаете внимание, в фокусе ли изображение или нет. Несмотря на то, что существуют исключения — фотографии, которые остаются в памяти несмотря на плохую фокусировку, — четкий фокус на объекте является основой практически любой фотографии.

На заре развития автофокусировки (первой камерой Canon с автофокусировкой стала T80, выпущенная в 1985 году) мотор автофокусировки зачастую располагался в корпусе камеры или прикреплялся к объективу, управляя им механически. В 1987 году, когда было представлено крепление EF с полностью электронными соединителями, Canon удалось разработать миниатюрный мотор автофокусировки и поместить его напрямую в объектив. Это позволило оптимизировать мотор AF в зависимости от объектива, в который он устанавливался, и обеспечивать более быструю автофокусировку.

Однако индустрии все еще требовался мощный мотор автофокусировки для светосильных объективов, оснащенных большой группой фокусировки, — такой мотор должен был обеспечивать не только быструю и точную, но также плавную и бесшумную автофокусировку. Итогом разработок стал объектив EF 300mm f/2.8L USM с быстрым и практически бесшумным ультразвуковым мотором (USM). В 1990 году новые технологии производства сделали возможным снижение стоимости изготовления таких моторов, и USM кольцевого типа появились в более бюджетных камерах Canon.

Два года спустя, в 1992 году, автоматизация производства помогла разработать мотор Micro USM для оснащения им недорогих объективов. В 2002 году, то есть еще через десять лет, свет увидел мотор Micro USM II, размером вдвое меньше оригинального мотора Micro USM.

В 2012 году компания представила мотор нового типа — STM, названный вследствие используемой шаговой технологии. Этот мотор был в первую очередь создан для видеокамер, поскольку он обеспечивает очень плавный и тихий перевод фокуса.

В 2016 году Canon представила мотор фокусировки Nano USM, который сочетает в себе скорость ультразвукового мотора кольцевого типа (USM) с плавностью и бесшумностью шагового мотора (STM).

Это означает, что компания разработала четыре типа мотора USM — кольцевого типа, Micro, Micro II и Nano. Как и все моторы автофокусировки, они стремятся преобразовать электромагнитный импульс во вращающую силу, чтобы управлять позицией группы фокусировки в объективе. От других моторов устройства USM отличает преобразование во вращающую силу энергии ультразвуковых вибраций.

Кольцевые моторы USM имеют относительно простую конструкцию и простое расположение ротора и статора. Статор — это зубчатое кольцо в его задней части.

Моторы USM кольцевого типа созданы для размещения внутри оправы объектива.

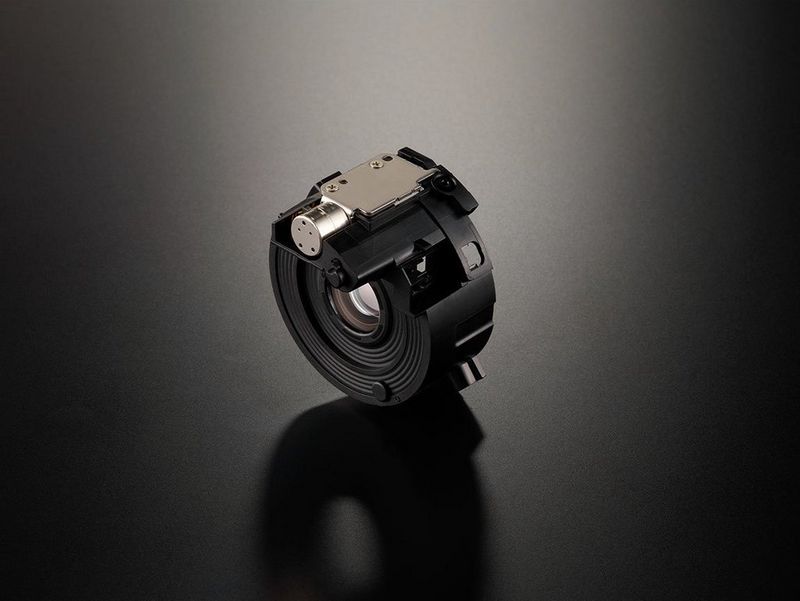

Объектив Canon EF-S 18-135mm f/3.5-5.6 IS USM стал первой моделью с мотором Nano USM, который обеспечивает высокоскоростную автофокусировку в еще более компактном корпусе, чем у предыдущих моделей.

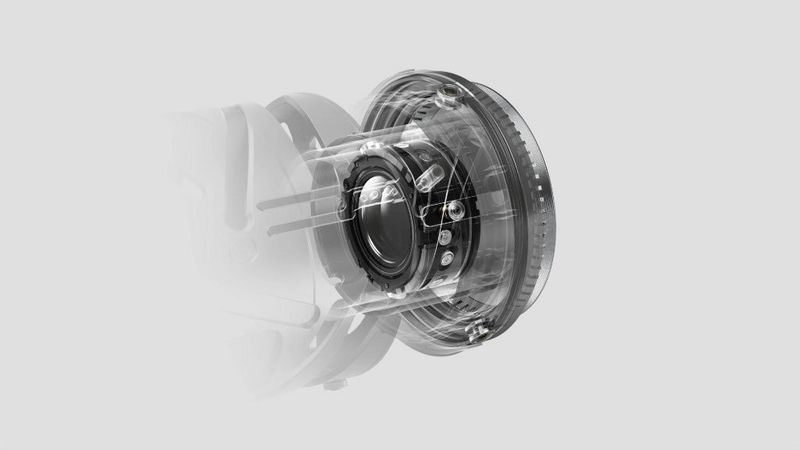

Взгляд на работу технологии Nano USM в объективе EF-S 18-135mm f/3.5-5.6 IS USM.

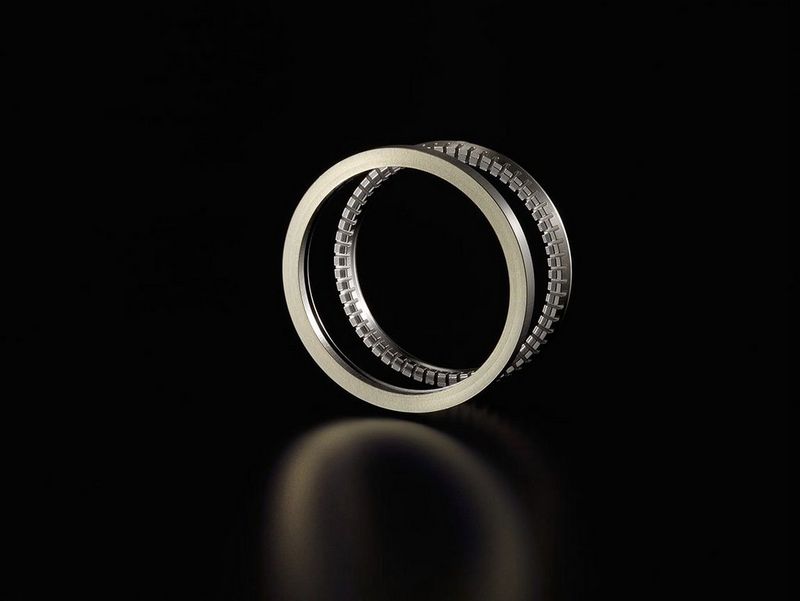

Ультразвуковой мотор кольцевого типа

Ультразвуковой мотор (USM) кольцевого типа чаще всего используется для автофокусировки в объективах EF от Canon. Для эффективной работы мотор USM кольцевого типа должен соответствовать ряду требований. Он должен быть достаточно мощным для быстрого и плавного передвижения группы фокусировки, чтобы избежать потребности в установке дополнительных механизмов-доводчиков. Он также должен обладать способностью удерживать группу линз на месте при выключении мотора, без вмешательства с вашей стороны. Его должно быть легко производить; он должен быстро начинать и завершать работу для максимально чувствительной фокусировки. Он также должен обеспечивать низкий уровень шума при работе.

Мотор USM кольцевого типа очень прост в использовании. Его механизм состоит из ротора и статора — эластичного модуля с прикрепленным к нему пьезоэлектрическим керамическим элементом. При подаче переменного тока с резонансной частотой около 30 кГц на статор создаются вибрации, вызывающие непрерывное вращение ротора. 30 кГц — это ультразвуковая частота, поэтому мотор называется ультразвуковым.

Пьезоэлектрический элемент создает ультразвуковые волны, которые заставляют ротор создавать вращающую силу, перемещающую группу фокусировки, — подобно волнам океана, разгоняющим серфера. Переключение тока между двумя фазами меняет направление ультразвуковых волн. Поэтому группу фокусировки можно перемещать в разных направлениях, что позволяет управлять направлением, скоростью и углом при настройке фокусировки.

Система STM использует точный шаговый мотор, который имеет определенный шаг передвижения.

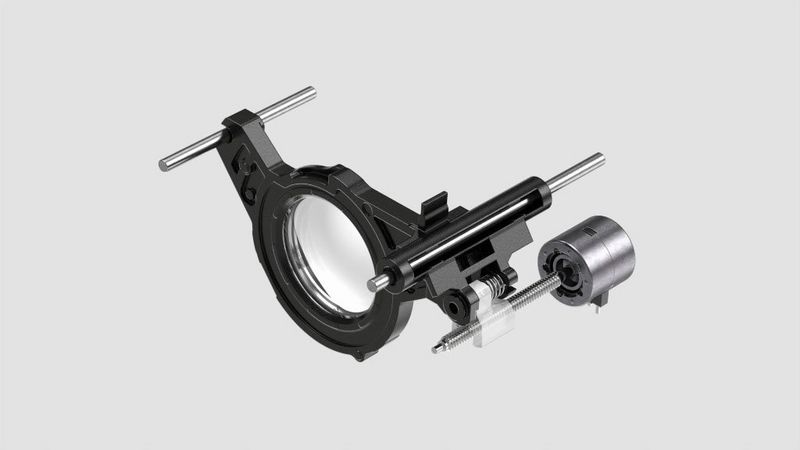

Большие объективы STM оснащены системой STM с винтовой передачей, размер которой превышает размеры блоков STM, используемых в компактных объективах, однако такая система обеспечивает более быструю и тихую работу.

Micro USM

В отличие от USM кольцевого типа, где статор и ротор — это раздельные компоненты, в конструкции Micro USM ротор, статор и привод расположены в одном блоке, который весит примерно вдвое меньше, чем мотор USM кольцевого типа. Если более мощный ультразвуковой мотор кольцевого типа создан для круглой оправы объектива, что делает его идеальным вариантом для установки в профессиональные зум-объективы, то мотор Micro USM создан для использования в широком ряде объективов без ограничения по размеру оправы объектива. Микромоторы также дешевле в производстве, что позволяет устанавливать их в недорогие объективы, где стоимость каждого компонента имеет значение.

Мотор Micro USM работает схожим с USM кольцевого типа образом, создавая ультразвуковые вибрации с помощью пьезоэлектрических элементов. Доступно четыре пьезоэлектрических слоя, каждый из которых изготавливается из двух пьезоэлектрических элементов с переменной фазой. Переменные фазы этих элементов имеют угол сдвига 90°. При подаче переменного тока только на A-фазу статор будет вибрировать влево и вправо. При подаче тока на B-фазу статор будет вращаться вперед и назад. Когда ток подается на фазы A и B, движение получается вращательным, поскольку кончик статора циклично двигается, к примеру, влево-назад-вправо-вперед. Это вращательное усилие воздействует на основной привод, который используется для перемещения механизмов группы фокусировки.

Micro USM II

Мотор Micro USM II — это уменьшенная версия мотора Micro USM. Она работает аналогичным образом, однако длина блока была значительно уменьшена, что позволяет использовать его в сверхкомпактных зум-объективах. Меньший размер был достигнут благодаря новой конфигурации ротора и статора — вместо линейного расположения часть статора теперь находится внутри ротора. Это потребовало создания нового формата вибраций — с их помощью резонансная частота пьезоэлектрических элементов не превышала допустимых значений, что ограничивало амплитуду вибраций.

В итоге Micro USM II получился примерно вдвое компактнее и легче, чем мотор Micro USM, однако практически не уступал своему собрату по эффективности. Его компактный размер позволяет эффективно применять Micro USM II в комбинации с компактными зум-объективами. Первой моделью, оснащенной Micro USM II, стал объектив EF 28-105mm f/4-5.6 USM, который был выпущен в 2000 году.

Объектив Canon RF 24-105mm F4L IS USM оснащен мотором Nano USM, который управляется микропроцессором объектива, — он быстро обменивается данными с системой Dual Pixel CMOS AF в датчике изображения камер системы EOS R, а также с процессором камеры (процессором обработки изображений), обеспечивая сверхбыструю автофокусировку.

Следующая технология мотора фокусировка была несколько иной. Объективы с мотором STM, впервые представленные в 2012 году, в первую очередь предназначены для видеосъемки, поскольку шаговый мотор STM обеспечивает плавную и тихую фокусировку.

Шаговый мотор использует постоянный ток, проходящий через несколько катушек, организованных в группы. Подача тока на группы в нужной последовательности приводит к вращению мотора на один шаг. Чем больше групп — тем более точным можно сделать движение мотора.

Когда компактность имеет приоритетное значение, Canon оснащает объектив мотором STM с шестеренной передачей. Такой мотор использует зубчатые колеса в качестве приводящего механизма и не занимает слишком много места. В объективах большого размера применяется система STM с винтовой передачей. Она больше, чем STM с шестеренной передачей, однако обеспечивает более быструю и тихую фокусировку.

Nano USM

Новейшая разработка Nano USM была впервые представлена в новой версии объектива EF-S 18-135mm f/3.5-5.6 IS USM в 2016 году. Нашей целью было изготовить мотор, который обеспечивает необходимую фотографам скорость и требуемую для производства видео плавность автофокусировки.

Как и более ранние моторы USM, технология Nano USM использует ультразвуковые вибрации для создания движения, однако мотор имеет сверхкомпактный корпус и вместе с тем обеспечивает высокую эффективность автофокусировки.

Как и другие моторы USM, Nano USM состоит из эластичного металлического корпуса, керамического элемента и привода. Подача тока и изменение напряжения на керамические элементы создает два типа вибраций, которые позволяют мотору точно управлять скоростью и направлением движения привода. Однако движение является линейным, а не вращательным — группа фокусировки оснащена приводом с направляющими пластинами, которые отвечают за движение вперед и назад. В итоге пользователь получает плавную и практически бесшумную фокусировку с точным контролем над скоростью.

Объектив RF 70-200mm F2.8L IS USM, который был выпущен в октябре 2019 года, стал первой моделью с технологией Dual Nano USM. Он оснащен двумя моторами Nano USM, каждый из которых приводит в движение свою группу линз, — вместе они обеспечивают еще более быструю и эффективную фокусировку.

Источник

Разбираемся в маркировке объективов Canon

Понимание обозначений из маркировки объектива раскрывает все его тайны и позволяет совершить правильный выбор требуемого решения в дальнейшем. А так как различные производители оптики зашифровывают даже одинаковые технологии под собственными аббревиатурами, то запомнить их все достаточно сложно. В данном материале мы расскажем обо всех используемых обозначениях в маркировке объективов от «акулы» в отрасли производства фототехники — японской компании Canon.

В предыдущей статье цикла рассмотрена маркировка объективов Nikon.

Байонет Canon EF, который используется во всех современных фотокамерах Canon со сменной оптикой, зародился на этапе становления автофокусной оптики в 1987 г. С тех пор он является единственным основным как для поколения пленочных, так и для цифровых фотоаппаратов. С той лишь оговоркой, что в состав системы EF входит парочка подвидов. Но обо всем по порядку.

EF (Electro-Focus) — символы EF встречаются в маркировке подавляющего большинства объективов Canon (за редкими исключениями, о которых пойдет речь немного ниже). В конструкцию оптики с таким обозначением встроен привод системы автофокусировки, а вся связь между объективом и «тушкой» фотоаппарата налажена через электрические контакты для управления автофокусом и диафрагмой.

EF-S (Electro-Focus Short back focus) — разновидность системы EF, которая заточена под работу с кропнутыми зеркалками Canon (кроп-фактор 1.6х). Ввиду меньшего расстояния от задней линзы объектива до матрицы фотокамеры и, соответственно, уменьшенного рабочего отрезка, класс оптики EF-S не годится для совместного использования с полнокадровыми камерами и немногочисленным отрядом зеркалок APS-H (кроп-фактор 1.3х).

EF-M (Electro-Focus Mirrorless) — эта комбинация символов используется с 2012 г., когда компания Canon анонсировала публике свою первую беззеркалку. Объективы с байонетом EF-M несовместимы с системами EF-S и EF, но представителей последнего типа можно установить на беззеркальные камеры через специальные переходники (например, Canon Mount Adapter EF-EOS M).

Парой исключений из правил, на борту которых отсутствуют символы EF в маркировке, являются следующие обозначения:

TS-E (Tilt-Shift EOS) — наименование представителей класса неавтофокусной оптики, назначение которых заключается в предоставлении возможности коррекции перспективы изображения. Она достигается путем сдвига либо наклона группы линз в конструкции объектива относительно оптической оси. Буква E при этом обозначает электронный привод диафрагмы. Tilt-Shift объективы используются для получения интересных эффектов (например, панорамных фотографий в игрушечном стиле).

MP-E (Macro Photography EOS) — указанная символьная комбинация встречается в единственном числе на корпусе делегата из отряда макрообъективов — Canon MP-E 65mm f/2.8 1-5x Macro Photo. «Фишкой» модели является поддержка изменения кратности увеличения: он способен вести съемку с увеличением от 1 до 5 крат против классических 1:1. Как и в предыдущем обозначении, буква E в маркировке служит для отображения электронного управления диафрагмой.

Следом за сокращением, обозначающим тип байонета, в наименовании объектива указываются ключевые данные — диапазон фокусных расстояний и значение максимальной светосилы.

35mm / 70-300mm — одним числом обозначается фокусное расстояние у фиксов, а двумя через дефис — у зум-объективов (минимальное и максимальное соответственно).

f/2.8 / f/3.5-5.6 —в данном случае одним числом указывается минимально доступное значение диафрагмы, а при нескольких цифрах через дефис — плавающие значения максимальной светосилы для объективов с переменным фокусным расстоянием. Непосредственно на корпусе объектива обозначение выглядит несколько иначе: 1:2.8 или 1:3.5-5.6.

Линейку топовых объективов Canon можно определить на глаз издалека, поскольку они выделяются среди сверстников цветными кольцами у передней линзы.

L (Luxury) — символ L, расшифровка которого в дословном переводе с англ. звучит как «Роскошь», указывается аккурат после сведений о максимальной апертуре объектива. Дополнительным индикатором принадлежности модели к премиальному сегменту выступает красное колечко на оправе. В объективах серии L используются исключительно высококлассные оптические элементы, к тому же корпус представителей линейки зачастую обладает пыле- и влагозащитой.

DO (Diffractive Optics) — использование в оптической схеме объектива дифракционных линз, включенных в конструкцию для борьбы с хроматическими аберрациями и дисторсией. Применение подобных элементов позволяет уменьшить габариты и вес объектива. Распознать группу моделей с маркировкой DO на расстоянии можно по зеленому колечку у передней линзы. К слову, в ее состав входят лишь дальнобойный фикс Canon EF 400mm f/4 DO IS II USM и зум Canon EF 70-300mm f/4.5-5.6 DO IS USM.

Немаловажную роль в маркировке отыгрывают символы, сообщающие о наличии в арсенале объектива стабилизатора изображения и типа используемого привода автофокусировки:

IS (Image Stabilizer) — оснащенность объектива встроенной системой оптической стабилизации изображения. В зависимости от поколения стаб помогает выиграть до 5 стопов экспозиции при съемке с рук, что особенно важно в условиях недостаточной освещенности. Более детально о принципах работы систем стабилизации рассказано в рамках материала «Все что нужно знать о системах стабилизации изображения».

DC (Direct Current) — двигатель постоянного тока для управления мотором фокусировки, использовавшийся в недорогих объективах Canon. По скорости наводки на резкость он проигрывает своим более старшим собратьям, описание которых представлено ниже.

USM (UltraSonic Motor) — ультразвуковой привод автофокусировки, обеспечивающий быструю и тихую наводку на резкость. Может быть выполнен в двух типах: кольцевом и с микромотором. Приводы автофокусировки с кольцевым двигателем установлены в более дорогой оптике и вместе с ними доступна функция FT-M (Full Time Manual) — ручная доводка резкости вне зависимости от выбранного режима работы автофокуса. А вот в объективах со встроенным микромотором наводится на резкость вручную можно только после переключения ползунка «AF/MF» на корпусе линзы в соответствующий режим. В противном случае привод автофокуса может быть поврежден.

STM (Stepper Motor) — шаговый мотор автофокусировки, являющийся практически бесшумным и очень точным в наводке на резкость. Основным призванием STM выступает улучшение качества фокусировки при съемке видео или фото в режиме LiveView.

Ряд символов в конце наименования конкретной модели раскрывает дополнительные сведения об объективе:

IF (Internal Focusing) — наличие данной символьной комбинации указывает на внутреннюю фокусировку, т.е. при наводке на резкость внутренний блок линз перемещается сугубо внутри конструкции объектива, за счет чего он не меняет своих размеров. Кроме того, в связке с моделями со внутренней фокусировкой гораздо удобнее использовать светофильтры.

RF (Rear Focusing) — разновидность внутренней фокусировки, у которой при наводке на резкость задействована только задняя группа линз.

AL (Aspheric Lens) — из расшифровки обозначения становится понятно, что речь идет об использовании в оптической схеме асферических элементов, предназначением которых является борьба со сферическими хроматическими аберрациями. В реальности маркировка практически нигде не указывается, т.к. подобные элементы встречаются почти во всех представителях широкого парка оптики Canon.

UD (Ultra-low Dispersion) — линзы с низким рассеиванием для эффективной борьбы с хроматическими аберрациями.

S-UD (Super Ultra-low Dispersion) — элементы в оптической схеме со сверхнизкой дисперсией, призванные еще более эффективно подавлять хроматические аберрации, чем ED-линзы. Встречаются на борту телевиков и широкоугольных объективов семейства L.

CaF2 (Fluorite) — флюоритовые линзы для борьбы с пурпурно-зелеными хроматическими аберрациями.

BR (Blue Spectrum Refractive Optics) — относительно новая аббревиатура, обозначающая наличие в оптической схеме элемента, преломляющего свет коротких спектральных волн (синяя часть спектра). С его помощью хроматические аберрации подавляются с максимальной степенью эффективности. Впервые данный элемент был применен в объективе Canon EF 35mm f/1.4L II USM, анонсированном широкой публике в середине 2015 г.

Float — система плавающих линз для устранения аберраций при съемке на коротких дистанциях.

SWC (SubWavelength Structure coating) — покрытие для снижения паразитных бликов и переотражений. Встречается в некоторых широкоугольных объективах серии L.

CA (Circular Aperture) — закругленные лепестки диафрагмы, созданные для получения правильного круглого боке.

SF (Soft Focus) — обозначение возможности управления расфокусировкой изображения, что позволяет получить особый «мягкий» эффект кадра (например, сглаженную кожу лица модели). С тотальной экспансией постобработки отснятого материала в фоторедакторе эта функция утратила свою актуальность, поскольку добиться подобного эффекта программным путем весьма несложно. Ярким представителем оптики с маркировкой SF выступает портретный объектив Canon EF 135mm f/2.8 SF.

PZ (Power Zoom) — указывает на моторизованный привод зума. Единственным известным примером объектива с трансфокатором является универсальный зум Canon EF 35-80mm f/4-5.6 PZ.

Наконец, в самом конце наименования объектива могут фигурировать специализированные обозначения, указывающие на тип оптики:

Fisheye — таким образом маркируются широкоугольные объективы с характерными бочкообразными дисторсиями и углом обзора, близким к 180°. Народным названием этого класса оптики является «рыбий глаз».

Macro — специализированные объективы, предназначенные для макросъемки.

Compact Macro — разновидность макрообъективов, которые способны фокусироваться на объекте съемки с очень близкого расстояния. Пример такого решения — светосильный «полтинник» Canon EF 50mm f/2.5 Compact Macro.

Macro Lite — встроенные источники света (у передней линзы и байонетного крепления) для подсветки объекта съемки в режиме макро. Представляют собой кольцевые вспышки с несколькими режимами работы (могут работать как вместе, так и по отдельности, также можно выбирать уровень яркости света). Один такой макрообъектив выпущен в 2017 г. для кропнутых зеркалок Canon (Canon EF 35mm f/2.8 Macro IS STM), а второй появился на год раньше — Canon EF-M 28mm f/3.5 Macro IS STM совместим с беззеркальными камерами японского бренда.

Стоит отметить, что все из указанных обозначений наносятся непосредственно на корпус объектива или фигурируют в его маркировке. Многие из них настолько закрепились в конструкции оптики, что не требуют отдельного напоминания о своем присутствии.
