Меняем термопредохранитель основного вентилятора
В прошлой записи я нашел причину неисправности, однако ее не устранил. Теперь же пару слов об устранении недуга.
На досуге были куплены парочка-тройка (для опытов) вот таких термопредохранителей:
Номинал таков: 15А, 185 градусов Цельсия, 250В (в радиомагазине стОили около 30 рублей за штуку)
Далее снимается резистивная сборка, для этого:
1. Снимаем защитно-декоративный пластик (в народе — плита) с клапанной крышки двигателя 3-мя Torx-ами
2. Снимаем патрубок от интеркулера к впуску 2-мя винтами на хомутах (по-моему на 8…10)
3. Мелким Torx-ом выкручиваем винт, крепящий сборку к корпусу вентилятора
Процедура снятия описана для получения хорошего доступа и быстрого снятия. У кого руки способны извиваться словно змеи — можно этого не делать.
Далее снимаем защитную решетку со сборки, путем отодвигания 2-ух ушек от пластикового корпуса сборки:
Ну а далее самое интересное. Каждый вправе делать и починять так, как посчитает разумным. Я прошелся по двум путям:
Первый
Сначала я откусил старый термопред. В ножках, его державших, просверлил по одной дырочке диаметром 1,5мм. Подогнул новый термопред под нужный профиль/размер, пропустил выводы сквозь отверстия и утконосами все это дело обжал хорошенько. Далее собрал все поставил на место. Этой конструкции мне хватило ровно на 2 безаварийных запуска вентиляторов. Потом опять ошибка, опять аварийный режим. Задался вопросом: что не так? А дело в том, что компоненты такого рода очень требовательны к контакту.
Поэтому пошел уже другим путем:
Второй
1. Откусываем (отламываем) кусачками старый термопред (кстати у меня недавно поставленный термопред оказался рабочим, а вот контакт — г*вно)
2. По возможности гравером убираем остатки, оставшиеся от п.1
3. Зачищаем гравером окисленную/засранную поверхность контактных ножек (те места, где было место сварки старого термопреда)
4. Обезжириваем свежую медную поверхность спиртом и лудим (для лужения пользовал флюс ЛТИ (по-моему ЛТИ-120)
5. Подгоняем выводы нового термопреда под необходимый размер и повторяем с ними п.4
ВАЖНО! (лирическое отступление): термопреды паять можно, даже низкотемпературные. Основная задача (проблема) заключается в отводе излишков тепла и более-менее прямых руках. Паять необходимо быстро и аккуратно (чем быстрее — тем лучше). Для отвода тепла я использовал обычные утконосы. Ими я брался за отвод, ближе к месту лужения/пайки. В целях подстраховки можно на губки утконосов нанести термопасту. Вообще способов отвода тепла много, для заинтересовавшихся есть много инфы на профильных ресурсах. Я привел наиболее простой. Вообщем-то именно из-за относительно невысокого умения «пайка» я и взял термопредов с запасом.
6. Припаиваем свежеиспеченный термопред к резистивной сборке (не забываем давать остыть термопреду)
В конечном итоге должно получиться нечто вроде этого:
Замена термопредохранителя, с возвращением первая скорость Карлсона!
Весна сделала подлянку, теперь необходимо восстановить нормальную работу системы охлаждения.
Дабы не перегревать двигатель, с заменой термопредохранителя было решено не тянуть.

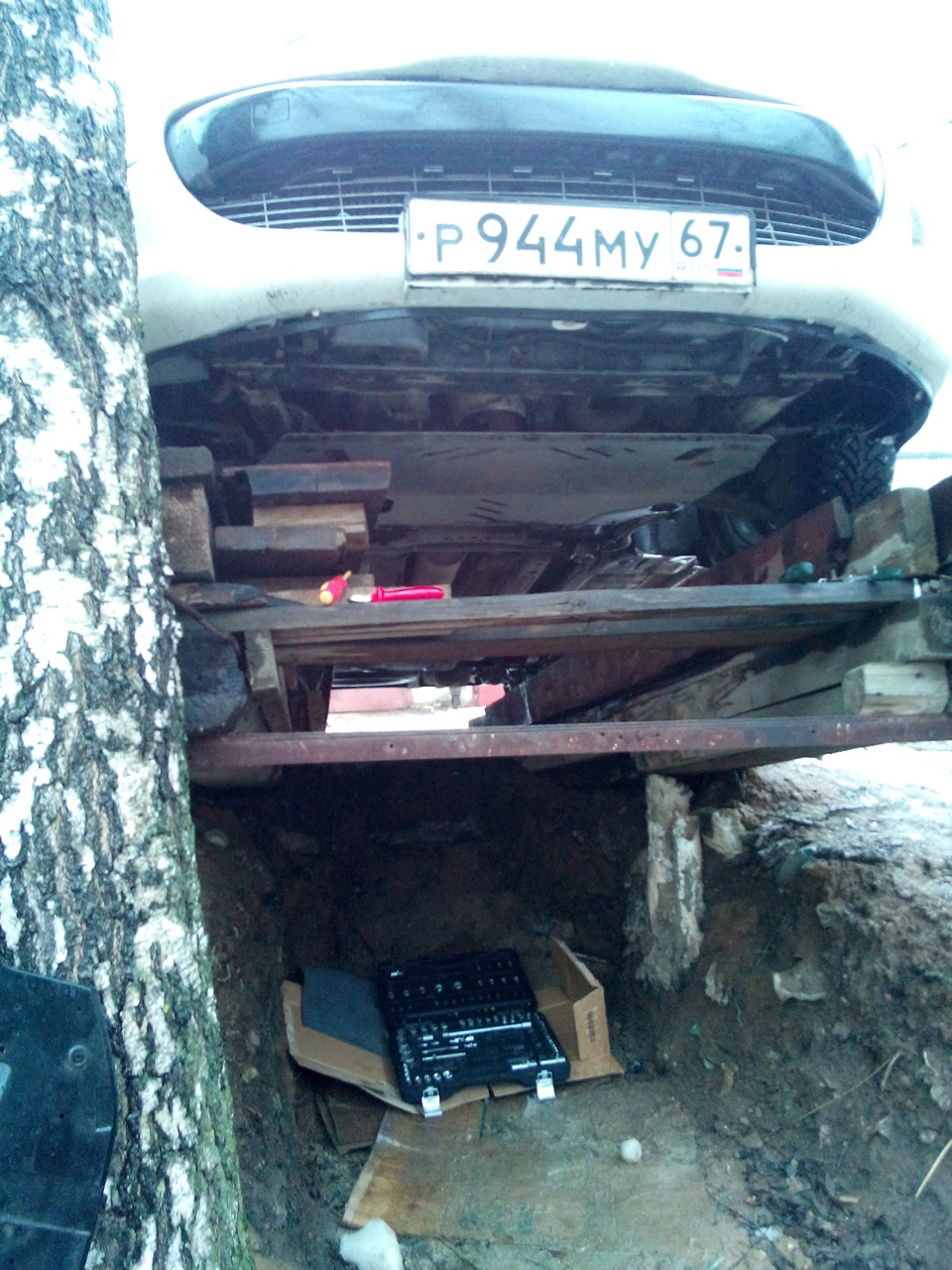

Основная проблема это яма, точнее её отсутствие, но от знакомого поступило предложение посетить открытую эстакадку в гаражном кооперативе, необходим был срочный ремонт, и уже на след день висел мой пыж на березах=) шел мелкий дождь временами со снегом.
На фото уже снят пыльник и ослаблена защита двигателя.

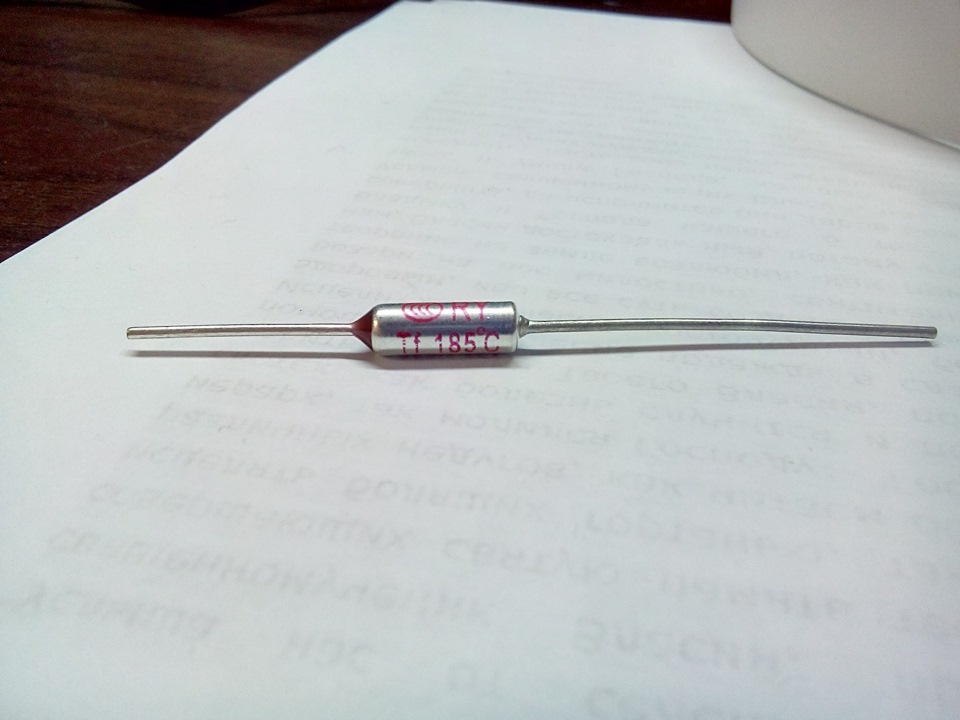

Заранее было куплено два термопредохранителя в магазине радиолюбителя 220В 10А 185С (градусов Цельсия)

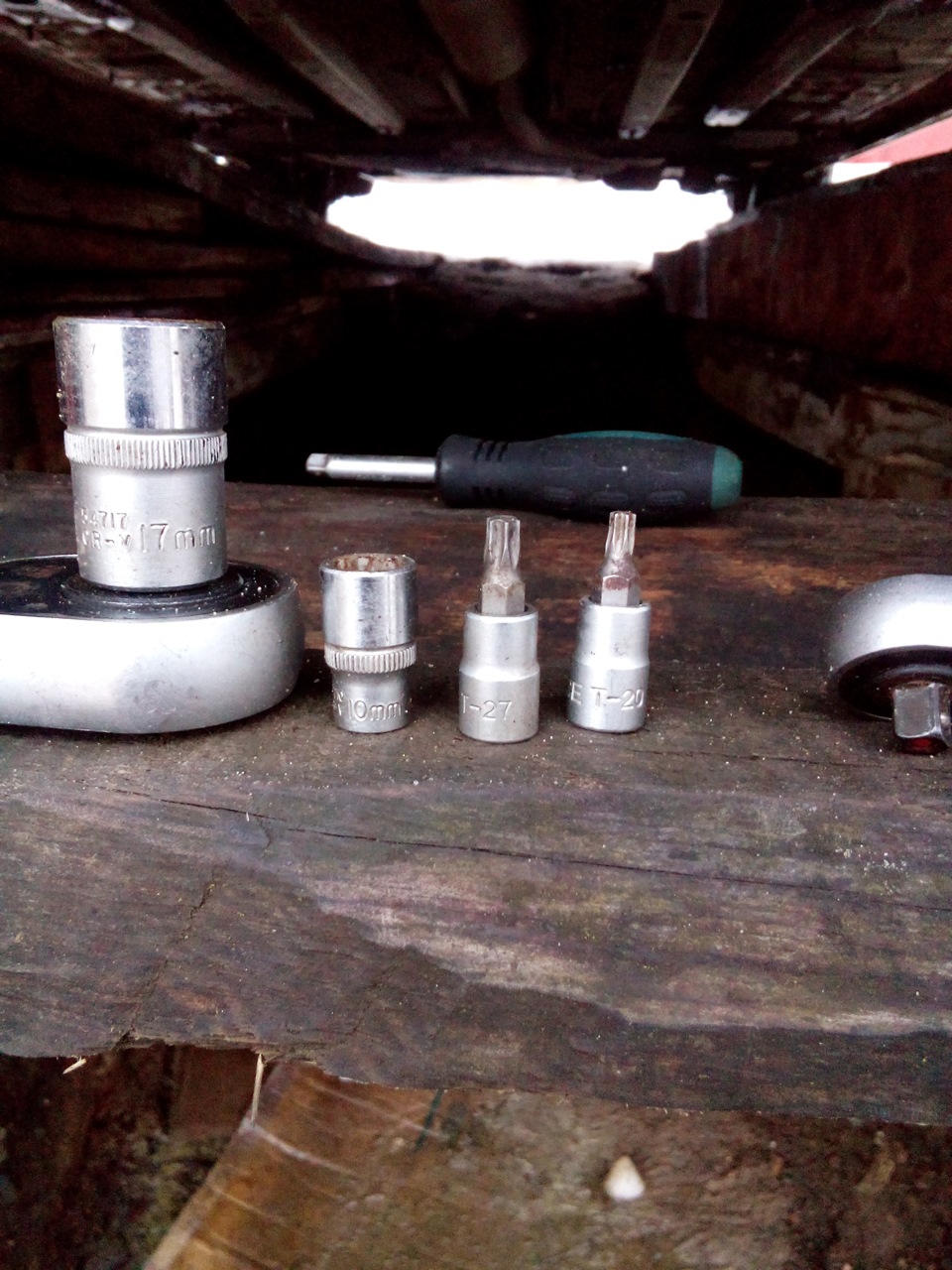

для замены потребовался инструмент: Торкс20 (9 шурупов), Торкс 27 (1 шуруп крепления блока управления), голова на 10 ( 3 болта крепления пыльника), голова на 17 (4 болта крепления защиты), трещетки, отвертки, кусачки, 2-3 жвачки.

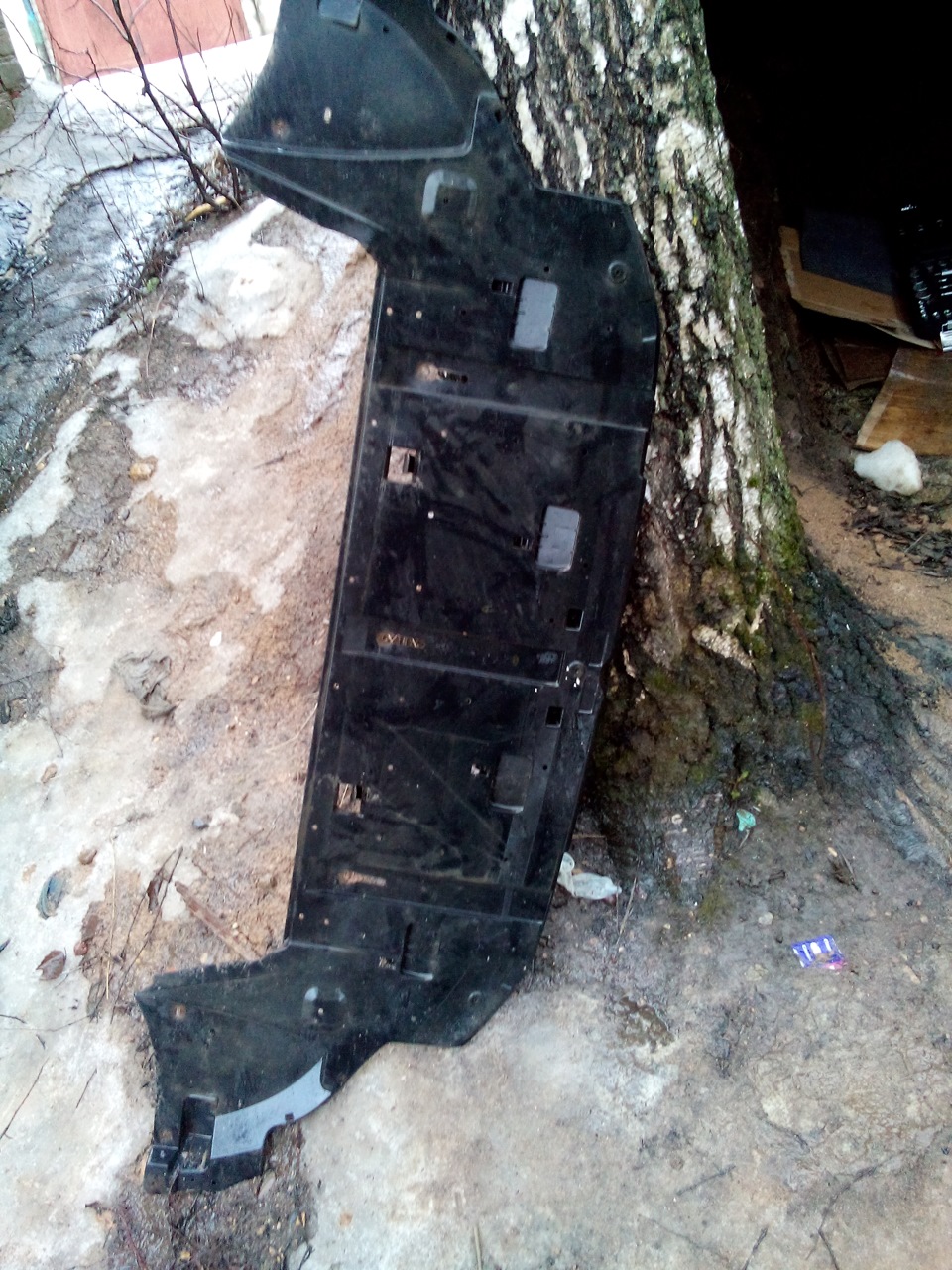

Для снятия пыльника пришлось откручивать передние крепления защиты, ( ненавижу ее за жопостность крепления), ничего сложного и заумного, все открыто и доступно,

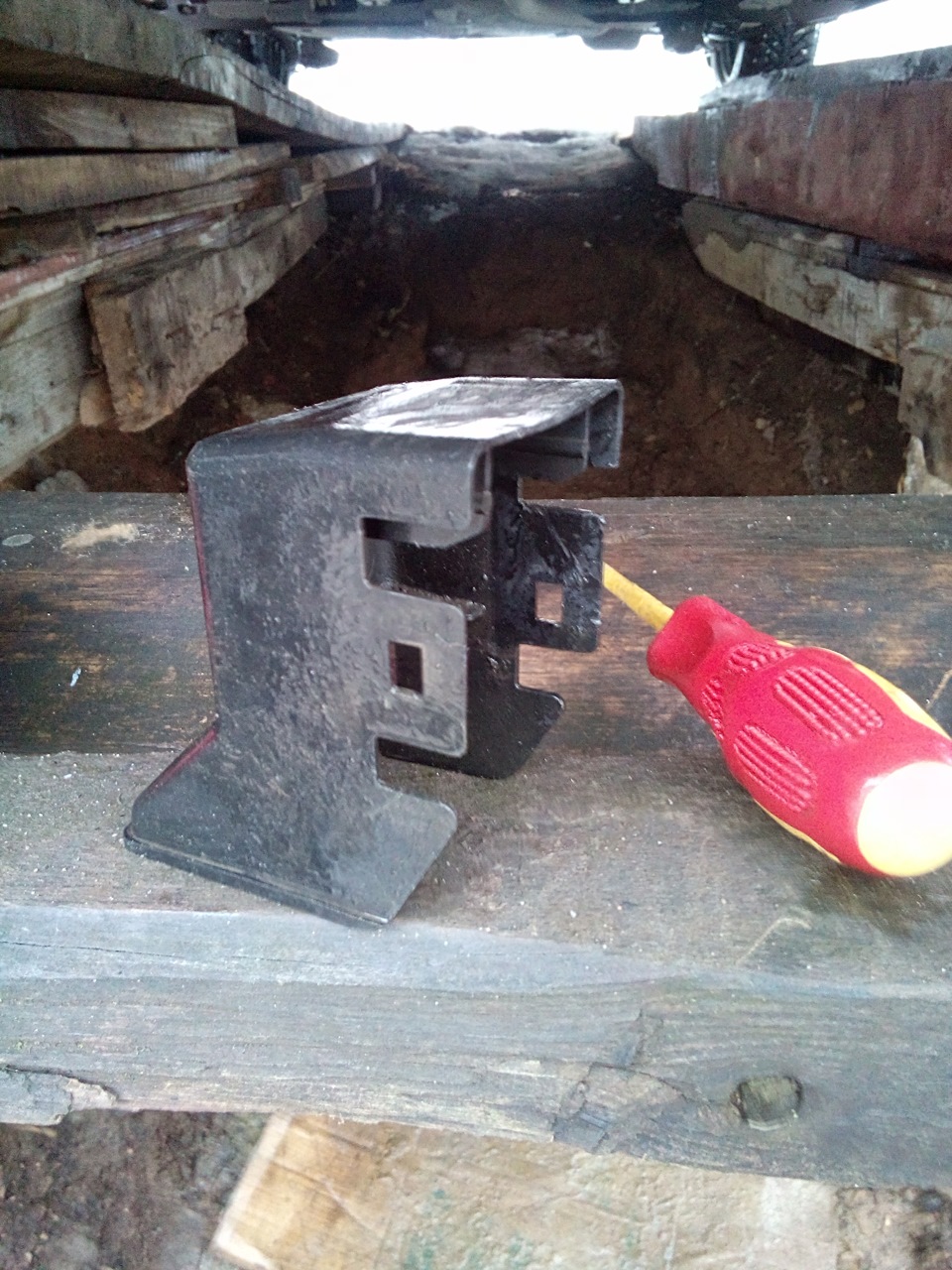

потом снимаем металлический «ДЫРЯВЫЙ» кожух, он просто вставлен в палы, шлицевой отверткой потдеваем и вытаскиваем с установленного места, перед нами необходимая деталь,

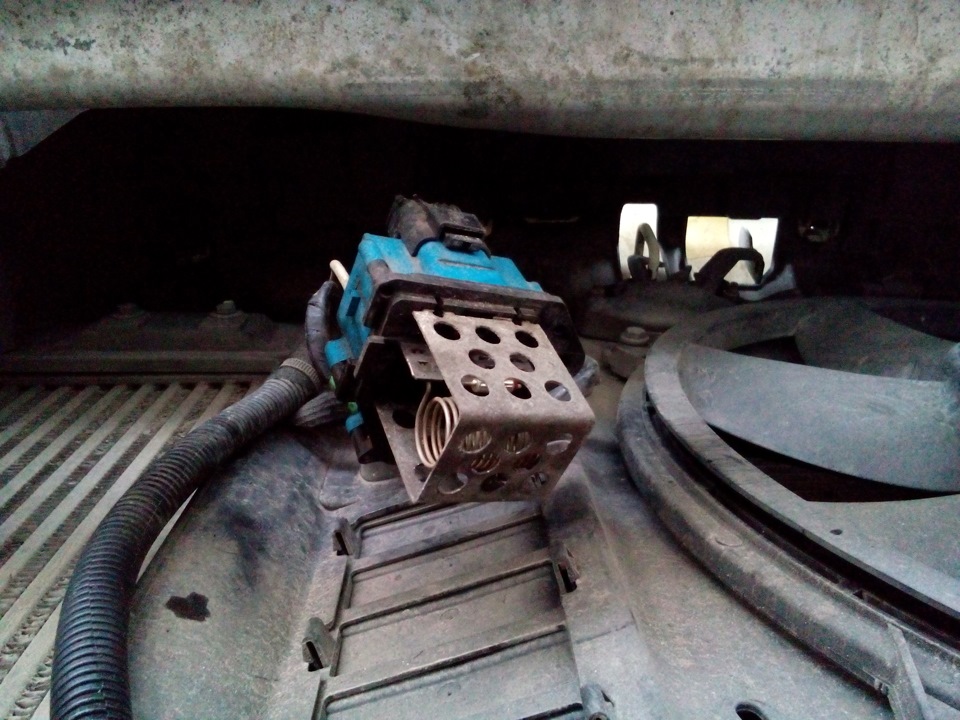

так как работа проводилась не в гараже, (да и если честно сказать, по глупости оставил паяльник товарищу ) пришлось старый термопредохранитель вытаскивать и на его место ставить новый, но это муторно, к тому же есть большая вероятность повредить большую спираль неосторожным движением. Проще, быстрее было бы припаять=)

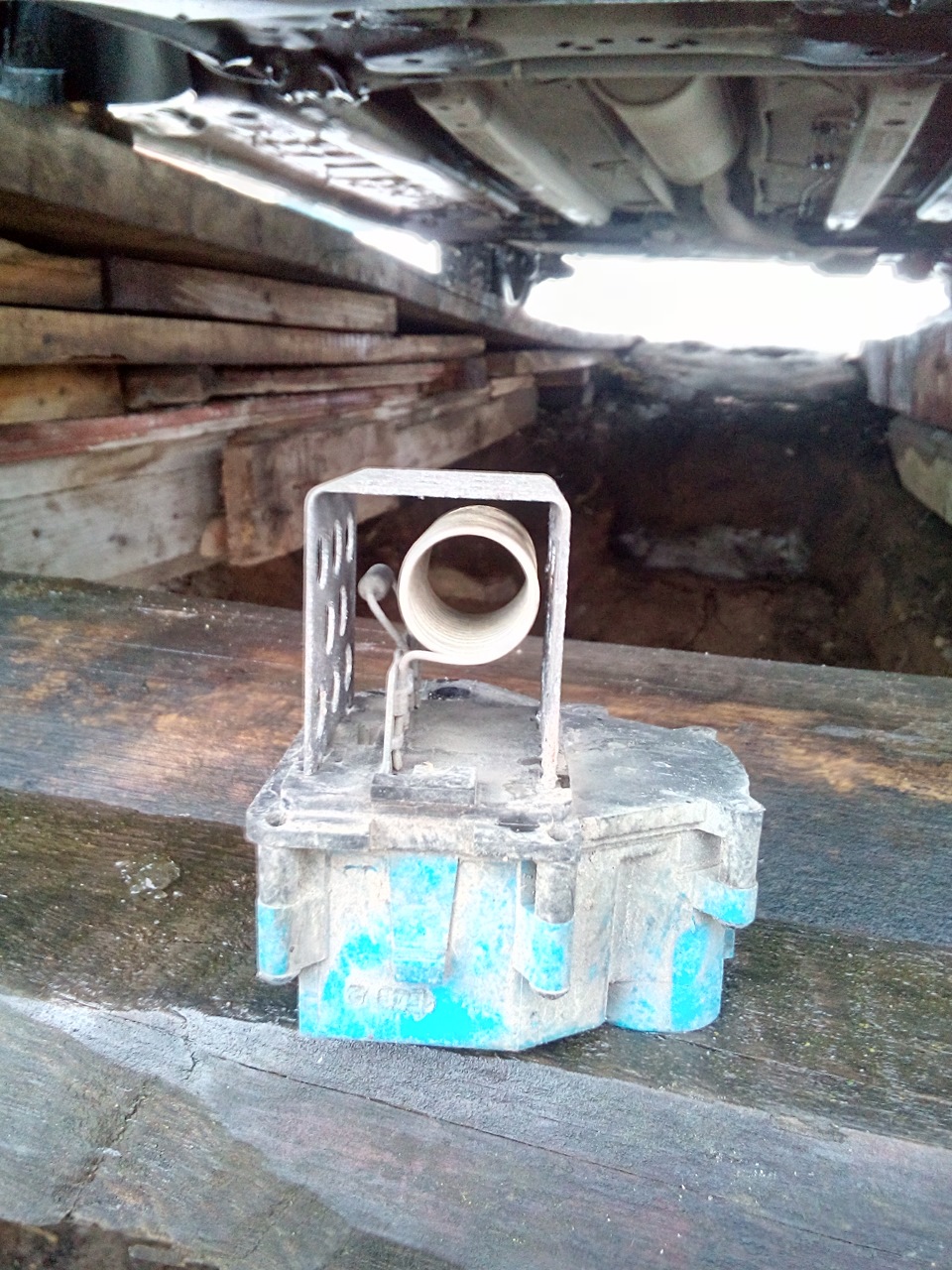

в итоге вот что получилось у меня
Далее собираем все в обратном порядке, железячка просто вбивается, потом 2 фишки, крышка, прикручиваем на место 1 шурупом, пыльник, защита. Финиш!
Так же используем тестер для прозвона, новый термопредохранитель должен звониться, а старый «горелый»
покажет обрыв ( на то он и предохранитель), ОБЯЗАТЕЛЬНО после пайки проверьте, не спалили ли ВЫ его!)
Когда завел пыжа, сильно взгрустнул, восклицательный знак, и знакомая до боли engine management system faulty, доехал до дома, ничего не изменилось, ошибка не пропала, подумал что нужно скинуть лексией.
Вечером поехали по делам, ошибка не высветилась при заводе как раньше, и больше в общем то я ее не видел. Двигатель охлаждается Как необходимо+)
Счастью нет предела, это еще одна небольшая победа,
новый датчик вместе с новой крышкой стоит порядка 2500 рублей, замена рублей 300, снятие защиты 200, а новый термопредохранитель 26 рублей, В общем решать Вам)
Спасибо за внимание, на все вопросы с удовольствием отвечу!)
#21 Термопредохранитель транзисторного блока управления отопителем
Приветствую всех!
Давненько ничего не писал, хотя есть много о чем написать)
Тема сегодня у нас заключается в … «Какого хуахЭнга я вечером поехал пить кофе в тепле, а домой еду без печки?».
Естественно проверяем предохранители, и тут еще больше возмущения, так как все живы, а мотор печки я менял год назад.
Ну и тут начался «гуууглеж» …
Оказалось дело в транзисторном блоке управления отопителем, а именно в установленном в нем термопредохранителе. Какого черта он сгорел непонятно.
Установлен в ногах переднего пассажира, чуть выше окна с салонным фильтром.
Проверить его просто, вытаскиваем, снимаем пластиковый кожух (он просто одет сверху без защелок и клипс, замыкаем чем-нибудь контакты термопредохранителя (ниже по фото поймете), включаем зажигание, зажужжал? значит он…
Так как шило в Жо… И как обычно нужно срочно чинить и ехать, поехал в круглосуточный автотазовкий магазин и купил что то подобное «Премиального Таза» xD
Но есть одно но, в нашем случае стоит термопред на 2А и 140градусов, а в данной тазовой детали на 10А и 115градусов. Но посчитал, что всяко лучше тупой перемычки.
Выпаиваем плату, сначала отпаиваем термопред, потом 3 контакта от транзистора, они жирненькие, поэтому нужно набраться терпения, самое главное сильно не выгибать в стороны дабы не обломить контакты.
По итогу временное решение выглядит так
Только обязательно обратите внимание на то, что термопред с таза имеет токопроводимый корпус и, дабы не устроить тепло естественным путем в авто, его корпус и контакты нужно изолировать!
Далее уже поездил в рабочее время по магазинам радиодеталей, максимум что нашел — это колбу как в стоке на 3А и 135градусов и квадратный на 2А 130градусов
Квадратный взял на всякий случай, так как видел отчеты, что ставят и такие.
Ну и уже по старой схеме ставим более нам подходящий.
По итогу время решения минимальное и сэкономлены деньги, так как пред стоит 50р, а транзистор в оригинале стоит 3000р и ждать еще недели три. Есть конечно заменители от 1500р до 2000р, но тут уж каждому свое.
Такая вот история
Спасибо за внимание!
Принцип действия, размещение и проверка термопредохранителя в трансформаторе
Основная причина выхода их строя трансформаторов — перегрев при перегрузке или коротком замыкании. Термопредохранители в трансформаторе отключают его при повышении температуры выше допустимой и защищают аппарат от возгорания.
Что такое термопредохранитель и зачем он нужен
Термопредохранитель — это элемент электрической схемы, отключающий аппарат не при превышении тока выше номинального, как обычный предохранитель, а при повышении температуры.
Перегрев трансформатора происходит по разным причинам, основные из которых перегрузка или недостаточное охлаждение устройства. При этом разрушается изоляция обмоточных проводов, что приводит к витковому замыканию или возгоранию обмоток.
Основной задачей аппарата является разрывание цепи при перегреве. Он подключается последовательно с первичной обмоткой и устанавливается внутри катушек трансформатора, под наружной изоляцией. При перегреве происходит его срабатывание и отключение аппарата.
Принцип действия устройства
Есть несколько видов термопредохранителей, выполняющие одинаковые функции, но различные по конструкции:
Где размещают предохранитель в трансформаторах
Для эффективной работы устройство защиты должно находиться в непосредственной близости от намоточного провода, среди витков катушек.
В обмотке
Установка в первичной обмотке не применяется из-за того, что она находится ближе к магнитопроводу, и корпус термопредохранителя мешает наматывать вторичную обмотку, а температура намоточных проводов одинаковая во всём аппарате.
Исключением являются трансформаторы с раздельными катушками. В этом случае возможна установка двух элементов защиты — по одному в каждой обмотке.
Во вторичной обмотке
Самое распространённое место монтажа термозащиты — наружная поверхность вторичной обмотки, под внешней изоляцией трансформатора. В этом случае элемент устанавливается после намотки катушек и не мешает равномерной намотке проводов.
Кроме того, в случае короткого замыкания в схеме вторичная катушка нагревается сильнее первичной, особенно при наличии нескольких обмоток.
Информация! Термопредохранители независимо от места установки всегда подключаются последовательно с первичной обмоткой. Это необходимо для полного отключения аппарата в аварийной ситуации.
Какие термопредохранители используются
В зависимости от назначения аппарата в трансформаторах применяются разные типы термопредохранителей.
В трансформаторе музыкального центра
Перегрев музыкального центра не всегда связан с выходом из строя электронной схемы. Это может происходить из-за длительной работы, недостаточного охлаждения, установки центра возле батареи отопления и других причин.
Кроме того, музыкальная аппаратура дороже зарядных устройств и блоков питания, поэтому в них устанавливаются более дорогие многоразовые самовосстанавливающиеся предохранители и биметаллические термостаты.
Информация! В некоторых аппаратах термозащита устанавливается не только в трансформаторах, но и на радиаторах силовых транзисторов.
В трансформаторе блока питания
Блоки питания — это сравнительно недорогие устройства, поэтому в бп устанавливаются одноразовые предохранители со вставкой из легкоплавкого металла.
Как проверить исправность работы термозащиты
Проверка работы одноразового предохранителя приведёт к его срабатыванию и выходу из строя, поэтому такие элементы проверяют только тестером на целостность.
Для проверки многоразовых устройств термозащиты кроме тестера необходима обычная зажигалка;
Как сделать самодельный термопредохранитель
Сделать полноценное устройство термозащиты в домашних условия нельзя — для этого необходимы дорогие и редкие сплавы. Распространённый оловянно-свинцовый припой ПОС-60 имеет температуру плавления 190°С и не обеспечит надёжную защиту.
Элемент для замены стоит недорого и его можно приобрести в магазине или заказать на Алиэкспресс. Выбор производится по трём параметрам:
Технологический процесс ремонта и замены предохранителя
Во многих случаях трансформатор перестаёт работать из-за срабатывания термопредохранителя. Это происходит не только из-за перегрева обмоток, но и из-за кратковременного повышения тока. В этом случае термозащита выполняет функцию обычного предохранителя.
Для восстановления работоспособности аппарата защитный элемент необходимо заменить на аналогичный или на обычный предохранитель. Есть два варианта подключения термозащиты.
Соединение проводов на плате
В этом случае достаточно закоротить вывода термозащиты или припаять параллельно вышедшему из строя элементу на длинных проводах исправный. Он укладывается на вторичную обмотку и закрепляется скотчем.
Соединение внутри катушек
В этом случае необходимо следующее:
Важно! Причиной срабатывания термозащиты может быть неисправность электронной схемы, поэтому после сборки работоспособность аппарата необходимо тщательно проверить.
Термопредохранитель принцип работы
Приветствую, друзья!
Многие из вас слышали о такой штуке как предохранитель, который еще называется плавкой вставкой.
Исторически такие предохранители были первыми защитными устройствами в электронной и прочей аппаратуре.
Прогресс не стоит на месте, и для защиты придумано еще кое-что.
Традиционный предохранитель — что та улитка.
Давайте-ка слегка углубимся в эту интересную тему!
Включение термопредохранителя производится последовательно с нагревательным элементом прибора и размещается он как можно ближе к ТЭНу. Температура срабатывания плавкого элемента внутри термопредохранителя зачастую указывается на его корпусе, а номинал термопредохранителя выбирают немного выше рабочей температуры самого прибора.
Как проверить термопредохранитель мультиметром или тестером?
Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер.
Достаточно перевести прибор в режим прозвонки цепи и проверить ее целостность. Если стрелка прибора не сдвинется с места или на дисплее горит 1, значит у нас обрыв цепи – такой термопредохранитель неисправен.
Так как импортная бытовая техника является недешевой, то и ремонт зачастую стоит дорого. Поэтому, чтобы обезопасить технику от возникновения серьезных неисправностей в случае всевозможных сбоев в работе, используют всевозможные предохранители и защитные устройства. Именно такие устройства, которые зачастую стоят «копейки», своевременно выходят из строя и тем самым делают невозможным дальнейшую работу техники, что позволяет уберечь ее от серьезных неисправностей.
Так как импортная бытовая техника является недешевой, то и ремонт зачастую стоит дорого. Поэтому, чтобы обезопасить технику от возникновения серьезных неисправностей в случае всевозможных сбоев в работе, используют всевозможные предохранители и защитные устройства. Именно такие устройства, которые зачастую стоят «копейки», своевременно выходят из строя и тем самым делают невозможным дальнейшую работу техники, что позволяет уберечь ее от серьезных неисправностей.
Наиболее распространенными такими защитными устройствами являются предохранители, которые защищают от чрезмерно высоких значений силы тока. Однако далеко не для всей современной техники предохранители являются эффективной защитой, поэтому там установлен термопредохранитель, принцип работы которого не сильно отличается. Если вы не знаете, как выглядит термопредохранитель, то стоит отметить, что по форме он практически не отличается от обычного предохранителя.
Для эффективной работы устройство защиты должно находиться в непосредственной близости от намоточного провода, среди витков катушек.
Как проверить исправность работы термозащиты
Проверка работы одноразового предохранителя приведёт к его срабатыванию и выходу из строя, поэтому такие элементы проверяют только тестером на целостность.
Для проверки многоразовых устройств термозащиты кроме тестера необходима обычная зажигалка;
По принципу действия они похожи на элементы тепловой защиты автоматических выключателей: внутри находится биметаллическая пластина, при перегреве размыкающая контакты силовой цепи. Под действием заранее сжатой пружины контакты размыкаются, а после остывания датчика устройство возвращается в исходное положение нажатием кнопки. Контакты замыкаются, а пружина – сжимается. Она снова готова разомкнуть контакты при перегрузке.
Термопредохранители
По принципу действия они похожи на элементы тепловой защиты автоматических выключателей: внутри находится биметаллическая пластина, при перегреве размыкающая контакты силовой цепи. Под действием заранее сжатой пружины контакты размыкаются, а после остывания датчика устройство возвращается в исходное положение нажатием кнопки. Контакты замыкаются, а пружина – сжимается. Она снова готова разомкнуть контакты при перегрузке.
Термопредохранители выделяют в самостоятельные устройства, так как выполняемые ими задачи ограничены. Они позволяют защитить бытовую аппаратуру от перегрузок, возникающих в процессе работы. После остывания оборудования пользователю не потребуется ничего менять, достаточно нажать на кнопку – и устройством можно пользоваться снова.
Аналогичные устройства применяются в утюгах и электроплитах, но в них нет кнопок возврата. Включение нагревательных элементов происходит автоматически после остывания биметаллической пластины. Но применяется данная конструкция не для защиты от перегрева, а для регулировки температуры. Для изменения порогового значения срабатывания с биметаллической пластиной соединен регулятор. С его помощью механически можно изменить ток, при котором она сработает.
Но есть и другие устройства, имеющие то же название. Они работают как датчики температуры: размыкают свои контакты при ее повышении.
Термопредохранитель, срабатывающий от температуры
В корпусе такого предохранителя есть элемент, плавящийся при повышении температуры и разрывающий электрическую цепь так же, как и вставка плавкого предохранителя.
Если деталь «молчит» при изменении ее температуры выше номинальной и ниже номинальной, то с большой вероятностью она неисправна.
Методика проверки на исправность
Есть несколько советов, как проверить термопредохранитель. Все зависит от того, есть ли под рукой мультиметр или обычная прозвонка.
Первый совет, как проверить термопредохранитель мультиметром в режиме измерения сопротивления:
В процессе остывания может быть слышен слабый щелчок — это замкнулись контакты. Если до нагрева сопротивление равно нулю, а после нагрева — бесконечности, то проверяемая деталь исправна.
Данный метод проверки наиболее точный, но не всегда под рукой есть измерительный инструмент. Следующий совет о том, как проверить термопредохранитель дает приблизительный результат:
Если деталь «молчит» при изменении ее температуры выше номинальной и ниже номинальной, то с большой вероятностью она неисправна.
Конструктивные особенности термопредохранителя позволяют ему срабатывать на опасную температуру внутри бытовой техники практически моментально. Стоимостью своей «жизни», он спасает от перегрева и возгорания современную дорогостоящую технику.
Самой доступной защитой для электроприборов остаются предохранители, которые позволяют защитить устройства от высоких значений силы тока. Но остаются некоторые приборы, для защиты которых обычные предохранители не подходят.
Подобрать и купить термопредохранитель можно на https://electronoff.ua/termopredohraniteli по отличной стоимости.
Принцип работы термопредохранителя?
Конструктивные особенности термопредохранителя позволяют ему срабатывать на опасную температуру внутри бытовой техники практически моментально. Стоимостью своей «жизни», он спасает от перегрева и возгорания современную дорогостоящую технику.
Ознакомится с ассортиментом и приобрести термопредохранитель можно в интернет-магазине electronoff.ua.
Внимание: при работе с предохранителями важно соблюдать правила безопасности! Установка предохранителя в домашних условиях, должна выполняются исключительно при отключенном напряжении. При нагрузках возможно образование электрической дуги, появление которой в последствии может вызвать поражение глаз, ожоги и повреждение держателя термопредохранителя. В электроустановках до 1000 Вт замена термопредохранителя с открытыми токоведущими частями, выполняется компетентными людьми со специальной защитой.
Это электронные компоненты, предназначеные для защиты более дорогостоящих компонентов и оборудования. Принцип работы термопредохранителя основан на размыкании электрической цепи, в случае превышения допустимой температуры.
Это электронные компоненты, предназначеные для защиты более дорогостоящих компонентов и оборудования. Принцип работы термопредохранителя основан на размыкании электрической цепи, в случае превышения допустимой температуры.
Магазин Dalincom предлагает различные виды термопредохранителей и термостатов — обычные перегараемые термо-предохранители, самовостанавливающиеся, для мультиварки, для печки и другие.
Стоимость доставки обычных посылок дешевле для тяжеловесных заказов, она зависит от дальности. Cмотрите тарифы на сайте Почты России для своего местонахождения.
Точную стоимость пересылки, вы получите в счете на оплату.
Термопредохранители являются компактными и надёжными элементами электрических цепей, которые предназначены для защиты от перегревания и короткого замыкания, что может повлечь за собой выход из строя бытовой техники и электрического оборудования.
Термопредохранители являются компактными и надёжными элементами электрических цепей, которые предназначены для защиты от перегревания и короткого замыкания, что может повлечь за собой выход из строя бытовой техники и электрического оборудования.
Принцип работы: при увеличении температуры проводников до определённого значения плавкий элемент предохранителя перегревается и плавится, из-за чего электрическая цепь разрывается и ток не проходит дальше по цепи.
Посмотреть и купить товар из группы «Термопредохранители» вы можете в нашем магазине в Минске. Доставка заказа почтой по всей территории Республики Беларусь, включая города Гомель, Могилёв, Витебск, Гродно, Брест, Бобруйск, Барановичи.
В версию Graciano, о причине перегорания, не верю. Верю barsenal, и своему опыту. Этот трансформатор еще поработает. Конечно, при возможности, куплю термопредохранитель, и заменю этот самодельный в адаптере. Тогда и испытаю его на температуру. А пока, временно, пусть работает.
Заменить неисправный термопредохранитель. | Весёлый Карандашик
Нередки бывают случаи, когда замолкает любимая нами акустическая система или другая бытовая электрическая аппаратура.
Частой и решаемой проблемой в таких случаях может быть неисправный электрический предохранитель, защищающий трансформатор питания от перегрева или от превышения номинального потребляемого тока.
В современной бытовой электротехнике, кроме защиты электросхемы от перенапряжения питающей сети и короткого замыкания во вторичной цепи, используется ещё и защита от перегрева. Используется особая конструкция элемента, внутри которого размещается проводник, изготовленный из низкотемпературного сплава.
При получении тепла от размещённых защищаемых им элементов, корпус такого предохранителя нагревается и тепло передаётся расположенному внутри проводнику. Как только окружающая температура достигнет максимального безопасного уровня, гарантирующего работоспособность аппаратуры, расположенный внутри корпуса проводник расплавится и электрическая цепь будет разомкнута. То же самое произойдёт при повышении аппаратурой потребляемого электрического тока.
Место размещения термопредохранителя.
Такой предохранитель удобен, безопасен и применяется не только для защиты трансформаторов, но и для защиты электродвигателей в вентиляторах, кофемолках и во многих других электроэлементах бытовой аппаратуры. Часто в ремонте трансформатор меняется на с исправным предохранителем, но не всегда есть в наличии чем заменить. Можно восстановить работу аппаратуры мелким ремонтом.
Заменить неисправный термопредохранитель на трубчатый токовый.
А как быть, когда в распоряжении домашнего умельца нет необходимых деталей для замены вместо неисправных? Что можно придумать в таком случае, не прибегая к походу в магазин или к знакомому в ателье?
Есть одно решение. Прежде чем приступить к ремонту в подобной ситуации, необходимо отсоединить электрический шнур бытовой аппаратуры от электросети. Это делать необходимо всегда и обязательно.
Сам процесс предлагаемого ремонта состоит в извлечении неисправного предохранителя и восстановление рабочей схемы сеть-трансформатор через навесной предохранитель, рассчитанный на максимальный потребляемый ток 0,5А-1А и на напряжение — 250V. Сложного ничего нет. Главное — аккуратность, внимательность, отсутствие спешки и Ваша аппаратура заработает как и в прежнем режиме.
