В чем заключается принцип конструкции червячной передачи

Лекция 16. Червячные передачи: особенности конструкции, достоинства и

Червячные передачи: особенности конструкции, достоинства и

недостатки, классификация, материалы колес

В отличие от косозубого колеса обод червячного колеса имеет вогнутую форму, способствующую некоторому облеганию червяка и соответственно увеличению длины контактной линии. Резьба червяка может быть однозаходной или многозаходной (2, 4).

Достоинства:

— возможность получения большого передаточного отношения;

— плавность и бесшумность работы;

— возможность получения самоторможения (при смене входа).

Недостатки:

— необходимость применения для колеса дорогостоящих антфрикционных материалов;

— повышенный износ и нагрев.

Червячные передачи классифицируются по различным признакам:

1) по форме червяка:

— с цилиндрическим червяком (рисунок 42а);

— с глобоидным червяком (рисунок 42б);

Б) с глобоидным червяком

2) по форме профиля витка червяка:

— с конволютным червяком, имеющим прямолинейные очертания витка в нормальном сечении (рисунок 43б);

— эвольвентным червяком ( ZJ ), представляющим косозубое колесо с малым числом зубьев и с большим углом наклона (в торцовом сечении зуб имеет эвольвентный профиль (рисунок 43в).

В связи с высокими скоростями скольжения материалы червячной пары должны обладать антифрикционными свойствами, износостойкостью и пониженной склонностью к заеданию.

Червяки изготовляют из углеродистых или легированных сталей. Наибольшей нагрузочной способностью обладают пары, у которых витки червяка термообработаны до высокой твердости с последующим шлифованием.

Червячные колеса изготовливают преимущественно из бронзы, реже из чугуна.

Оловянные бронзы типа ОФ10-1, ОНФ считаются лучшим материалом, однако они дороги и дефицитны. Применяют при больших скоростях V_s=5…25 м/с.Безоловянистые бронзы, например алюминиево-железистые типа Бр.АЖ9-4, обладают повышенными механическими характеристиками, но имеют пониженные противозадирные свойства. Их применяют при V_s

Источник

Детали машин

Червячные передачи

Что такое «червячная передача»?

Червячная передача – это зубчато-винтовая передача, движение в которой преобразуется по принципу винтовой пары с присущим ей повышенным скольжением.

Классификация червячных передач

В зависимости от формы внешней поверхности червяка передачи бывают с цилиндрическим (Рис. 1,а, б) или с глобоидным (Рис. 1,в) червяком.
Качественные показатели глобоидной передачи выше, поскольку она имеет повышенный КПД и более высокую несущую способность. Однако, червячная передача с глобоидным червяком сложнее в изготовлении, сборке и очень чувствительна к осевому смещению червяка, вызываемому, например, изнашиванием подшипников. На практике чаще всего применяют передачи с цилиндрическими червяками.

Линейчатые винтовые поверхности образуются винтовым движением прямой линии, нелинейчатые – винтовым движением заданной кривой. Линейчатые винтовые поверхности проще в изготовлении, поэтому они распространены более широко.

В зависимости от профиля винтовой поверхности червяка червячные передачи бывают с эвольвентными, архимедовыми, конволютными и нелинейчатыми червяками. Получение того или иного вида винтовой поверхности у витков червяка зависит от способа нарезания.

Нарезание линейчатых винтовых поверхностей осуществляют на универсальных токарно-винторезных станках, когда прямолинейная кромка резца воспроизводит эвольвентную, конволютную или архимедову поверхность.

С целью получения высокой поверхностной твердости витков и повышения тем самым качественных показателей передачи применяют термическую обработку с последующим шлифованием рабочих поверхностей витков. Эвольвентные червяки могут быть с высокой точностью прошлифованы плоской поверхностью шлифовального круга.
Производительные способы нарезания и простота шлифования обусловливают высокую технологичность эвольвентных червяков.

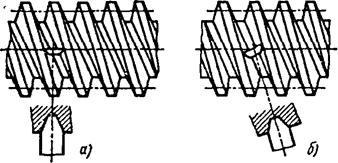

Конволютный червяк получают при установке режущих кромок резца в плоскости, касательной к цилиндру с диаметром d_x (0 и нормальной к оси симметрии впадины. В этой плоскости червяки имеют прямолинейный профиль впадины.
Конволютные червяки имеют в осевом сечении выпуклый профиль, в торцовом сечении профиль витка очерчен удлиненной эвольвентой.

Недостатком передач с конволютными червяками является сложная форма инструмента для шлифования червяков и невозможность получения точных фрез для нарезания зубьев червячных колес.
Передачи с конволютными червяками так же, как и с архимедовыми, имеют ограниченное применение, в основном в условиях мелкосерийного производства.

Рабочие поверхности витков нелинейчатых червяков с высокой точностью шлифуют конусным или тороидным кругом. Передачи с нелинейчатыми червяками характеризует повышенная нагрузочная способность, их считают перспективными.

Для силовых передач следует применять эвольвентные и нелинейчатые червяки.

В зависимости от направления линии витка червяка червячные передачи бывают с правым (предпочтительнее для применения) и левым направлением линии витка.

Червячные передачи различаются, также, по расположению червяка относительно колеса – с нижним, верхним и боковым расположением.
Наиболее распространены передачи с нижним или верхним расположением червяка, при этом верхнее расположение червяка предпочтительнее в скоростных передачах, поскольку при такой конструкции меньше разбрызгивается смазка.
Червячные передачи с нижним расположением червяка обычно применяют при картерном способе смазывания и при окружной скорости червяка v₁ ≤ 5 м/сек.
Боковое расположение червяка относительно колеса чаще всего диктуется рациональностью компоновки передачи.

Достоинства червячных передач

К основным достоинствам червячных передач можно отнести возможность изменять в существенных интервалах величину передаваемого крутящего момента или частоты вращения валов, а также тормозящие свойства этой передачи, позволяющие использовать ее в различных лебедках и грузоподъемных механизмах без специальных тормозных устройств.

В целом можно отметить следующие положительные свойства червячных передач:

Недостатки червячных передач

К отрицательным свойствам червячных передач можно отнести следующее:

Качество и работоспособность червячной передачи во многом зависят от формы, твердости, шероховатости и точности изготовления винтовой поверхности витка червяка.

Применение червячных передач

Червячные передачи широко применяют в транспортных и подъемно–транспортных машинах при небольших и средних мощностях (механизм подъема лифта, лебедки, тали, трансмиссии транспортных машин, рулевые механизмы автомобилей и др.), а также с целью получения малых и точных перемещений (делительные устройства станков, регулировочные устройства тормозных механизмов автомобилей, механизмы настройки, регулировки и др.).

Применение червячных передач для передачи мощности более 200 кВт считается неэкономичным из-за сравнительно низкого КПД и необходимости в эффективном охлаждении червячной пары.
Вследствие отмеченных недостатков нерационально применять червячные передачи в условиях непрерывного действия при мощностях более 30 кВт. При работе в повторно–кратковременных режимах они могут оказаться эффективными и при больших мощностях.

Геометрия червячной передачи

Основными геометрическими размерами червяка являются (рис. 4) :

где: q – число модулей в делительном диаметре червяка или коэффициент диаметра червяка. С целью сокращения номенклатуры зуборезного инструмента значения q стандартизованы: 8; 10; 12,5; 16; 20.

расчетный шаг червяка :

где: z₁ – число витков червяка: 1, 2 или 4 ( z₁ = 3 стандартом не предусмотрено);

у гол профиля α : для эвольвентных, архимедовых и конволютных червяков α = 20° ;
для червяков, образованных тором, α = 22° ;

диаметр вершин витков :

диаметр впадин витков :

делительный угол подъема линии витка (см. рис. 5) :

Для червяка в передаче со смещением дополнительно вычисляют:

диаметр начального цилиндра ( начальный диаметр) :

где х – коэффициент смещения.

угол подъема линии витка на начальном цилиндре :

где х – коэффициент смещения.

Геометрические размеры венца червячного колеса

Зубья на червячном колесе чаще всего нарезают червячной фрезой, которая представляет собой копию червяка, с которым будет зацепляться червячное колесо. Только фреза имеет режущие кромки и несколько больший (на двойной размер радиального зазора в зацеплении) наружный диаметр.

Основные геометрические размеры венца червячного колеса определяют в среднем его сечении.
Делительный d₂ и совпадающий с ним начальный d_wi диаметр колеса при числе z₂ зубьев (рис. 4) :

Межосевое расстояние червячной передачи :

Червячные передачи со смещением выполняют в целях обеспечения стандартного или заданного значения межосевого расстояния. Осуществляют это, как и в зубчатых передачах, смещением на хm фрезы относительно заготовки при нарезании зубьев колеса (рис. 6) :

Для нарезания зубьев колес в передачах со смещением и без смещения используют один и тот же инструмент. Поэтому нарезание со смещением выполняют только у колеса.
При заданном межосевом расстоянии коэффициент смещения инструмента.
Значения коэффициента х смещения инструмента выбирают по условию неподрезания и незаострения зубьев. Предпочтительны положительные смещения, при которых одновременно повышается прочность зубьев колеса.

Диаметр вершин зубьев (рис. 6) :

Диаметр впадин зубьев :

Наибольший диаметр червячного колеса :

где k = 2 для передач с эвольвентным червяком; k = 4 для передач, нелинейчатую поверхность которых образуют тором.

Ширина b₂ венца червячного колеса зависит от числа витков червяка:

Червячное колесо является косозубым с углом y_w наклона зуба.
Условный угол 2δ обхвата для расчета на прочность находят по точкам пересечения окружности диаметром (d_a1 – 0,5т) с линиями торцов венца червячного колеса.

Источник

Червячный редуктор

Передача вращения и усилия зачастую проводится при помощи специальных механизмов, которые стали называть редуктором. Подобное изделие представлено сочетанием нескольких элементов, которые при взаимодействии проводят повышение или понижение передаточного числа, изменение скорости вращения и перенаправления усилия. Довольно большое распространение получил червячный редуктор. Он характеризуется определенными характеристиками, которые должны учитываться. Рассмотрим особенности подобного механизма подробнее.

Устройство и принцип работы

Классический редуктор представлен сочетанием различных элементов, которые при взаимодействии обеспечивают передачу усилия. Принцип работы червячного редуктора связан с особенностями основного элемента, в качестве которого выступает червеобразный ведущий винт. Именно он определяет название устройства. Кроме этого, классический вариант исполнения представлен сочетанием следующих элементов:

Кинематическая схема определяет возможность передач низкого крутящего момента с высокой скоростью вращения входного вала.

При этом на выходе происходит понижение количества оборотов и повышение усилия. Кроме этого, редуктора червячные технические характеристики могут иметь следующие:

Сегодня корпус редуктора в большинстве случаев изготавливается при применении чугуна, так как этот материал выдерживает существенное воздействие окружающей среды. Передаточное число червячного редуктора зависит от размеров механизма. Чертеж устройства можно встретить в интернете, кроме этого его созданием занимается инженер с соответствующей подготовкой.

При выборе рассматриваемого механизма учитываются самые различные параметры, но передаточное отношение червячного редуктора можно считать наиболее важным параметром.

Классификация червячных редукторов

Могут устанавливаться самые различные типы червячных редукторов, все зависит от области применения механизма. Основная классификация выглядит следующим образом:

Редуктор червячный одноступенчатый получил весьма широкое распространение на сегодняшний день. Это связано с тем, что он маленький и может применяться для передачи большого усилия. При необходимости можно установить редуктор червячный двухступенчатый, который может не только изменять параметры передаваемого усилия, но и регулировать их в небольшом диапазоне.

Достоинства и недостатки

У рассматриваемого механизма есть довольно большое количество преимуществ и недостатков, которые должны учитываться. Проводимые тесты позволяют определить мощность. К плюсам отнесем следующее:

Однако, есть и несколько существенных недостатков, которые должны учитываться. Примером назовем следующее:

Выбор наиболее подходящего редуктора проводится с учетом достоинств и недостатков рассматриваемого механизма.

Профессионалы не рекомендуют проводить установку червячного редуктора в случае, когда нужно передавать усилие более 200 кВт.

При показателе от 60 до 200 кВт конструкция должна обеспечивать принудительную подачу масла, которое требуется для охлаждения и смазывания.

Применение устройства

Червячный редуктор малогабаритный встречается в самых различных сферах. Примером можно назвать подъемники, конвейеры, насосы, мешалки, приводы ворот и многое другое. Кроме этого, установка механизма проводится в том случае, когда требуется механизм с невысокой стоимостью. Среди особенностей выбора отметим следующее:

Специалисты рекомендуют перед тем как запустить новое устройство провести его обкатку в холодном режиме. При этом нужно добавить должное количество масла, после чего устройство работает в течение 15-20 часов.

Изготовить рассматриваемое изделие своим руками практически невозможно.

Это можно связать со следующими моментами:

В целом, можно сказать, что сегодня устанавливаются исключительно покупные варианты исполнения, так как самодельные не могут прослужить в течение длительного периода и не обладают требуемыми эксплуатационными свойствами.

В заключение отметим, что червячный редуктор может быть отремонтирован своими руками, для работы не нужно обладать особыми навыками. Часть общего картера, в котором находятся основные элементы, зачастую можно снять. Перед непосредственным ремонтом проводится выливание масла в специальную емкость, после чего оно заменяется. Рабочая пара всегда подвергается полной замене, так как износ одного становится причиной повышенного износа другого. При незначительном зазоре проводится использование специальных вкладышей, за счет которых проводится смещение цилиндрического колеса и червяка.

Источник

Простая лебедка своими руками: 9 этапов сборки

Достоинства и недостатки

Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.

Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.

Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт. Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.

Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.

Червяки разделяются на типы по следующим признакам:

Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.

Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.

Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.

Основные преимущества редуктора червячного перед зубчатыми передачами заключаются в том, что начальный контакт звеньев происходит не в точке, а по линии. Также входной и выходной валы могут скрещиваться под разными углами, но чаще всего этот угол составляет 90 градусов. Также червячная передача занимает гораздо меньше места, чем зубчатая при одинаковом большом передаточном отношении.

Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям.

Некоторые технические характеристики промышленно производимых и широко распространённых червячных редукторов.

Самыми распространёнными являются одноступенчатые мотор-редукторы.

Редуктор своими руками

Несмотря на обилие технических приспособлений, многие умельцы берутся сделать редуктор для мотоблока своими руками. Для этого процесса не нужно использовать умные заводские станки. Достаточно иметь стандартный набор инструментов: болгарку, сварочные приспособления, дрель и разного размера сверла, отвертку, молотки. Среди деталей для самого преобразователя у вас должны присутствовать валы и подшипники, звездочки с подходящими по размерам цепями, шестеренки и ремни.

Подготовка

Важнейшим элементом сборки редуктора мотоблока является подготовка. Без заранее проведенных расчетов, определения размеров и правильного количества оборотов коленвала успешно собрать редуктор на мотоблок не получится.

Расчеты проводятся в следующем порядке:

Сборка

При большом желании, наличии соответствующих инструментов, а также имея элементарные навыки сборки-разборки, можно собрать редуктор к мотоблоку любой модификации. Однако наиболее легким будет цепной редуктор. Он легок в сборке, надежный, и материалы для его изготовления есть всегда в наличии.

Итак, сборка самодельного редуктора для мотоблока происходит следующим путем:

Если все вышеперечисленные действия выполнены правильно, то редуктор для мотоблока, выполненный своими руками, будет работать не хуже, а то и лучше, заводского аналога.

Замена масла

Важным элементом ухода за агрегатом является поддержание нормального количества масла в редукторе. Упустив этот момент из виду, остатки старого масла могут серьезно навредить деталям. Заметив потеки масла снаружи корпуса, будьте уверены – это недостаточная герметизация или проблема с прокладками.

Масло для редуктора мотоблока лучше использовать качественное – трансмиссионное.

Внимание! Периодичность замены масла зависит от модели аппарата, его модификации, объема двигателя и размера бака.

Такие данные обычно описывают производители в инструкции к механизму.

Общие правила замены масла:

Гордость многих дачников — самодельный мотоблок, собранный своими руками из деталей, отслуживших свой век механизмов. Поставить электродвигатель или малогабаритный бензиновый от старого мотороллера или мотоцикла на раму с колесами не составит труда даже для начинающего механика-любителя. А вот над чем придется подумать, так это над редуктором для мотоблока.

Виды червячных редукторов

Червячные редукторы могут существенно отличаться в зависимости от области применения механизма.

Основные отличия, которые могут использоваться в конструкции:

Данные отличия могут присутствовать в различных сочетаниях. Какие виды червячных редукторов использовать решает инженер на стадии проектирования и разработки устройств и механизмов, использующих такие типы передачи крутящего момента.

Сфера применения редуктора

Этот механизм является незаменимым помощников в различных сферах деятельности человека. Обычно он применяется:

В промышленности этот механизм используется очень широко. В различных обрабатывающих станках он применяется как вращательная передающая деталь, повышающая скорость оборотов.

А вот в автомобильных коробках передач редуктор, наоборот, понижает частоту вращения двигателя. От того, насколько правильно отлажена его регулировка, зависит плавность и мягкость хода транспорта.

Это понижающее обороты устройство используется также в бытовой технике и электрооборудовании, имеющих электродвигатели. Это могут быть миксеры, стиральные машины, дрели, кухонные комбайны, болгарки.

Редукторы являются незаменимой частью вентиляционного оборудования, очистных сооружений, насосных систем. Они способствуют поддержанию оптимального давления газа в газопламенных установках.

Газодобывающая промышленность также не может обойтись без этого механизма. Транспортировка и хранение газов является довольно опасным процессом, поэтому используют редуктор, с помощью которого перекрывают доступ газа или открывают ему выход, регулируя напор.

Проектирование червячного редуктора

Смастерить червячный редуктор своими руками практически невозможно. Расчёт червячного механизма должен осуществляться квалифицированным специалистом. Когда чертёж будет сделан, все детали по нему изготавливаются только из материалов надлежащего качества, иначе зубчатый механизм может выйти из строя после непродолжительной работы. Сборка червячного редуктора, также должна осуществляться опытным мастером. Несоблюдение этого правила может значительно снизить эксплуатационный ресурс детали, ведь кроме правильной установки валов, понадобится тщательная регулировка червячного механизма.

Если необходимо применение червячного редуктора для того чтобы установить самодельный механизм по передаче крутящего момента, то в это случае лучше использовать уже готовые б/у изделия от техники, в которой используется подобный вид передачи крутящего момента. В том случае, когда осуществляется самостоятельная разработка новых устройств, которые будут запатентованы, проектирование червячного редуктора следует заказать в конструкторском бюро, занимающемся подобными разработками.

Редукторы с задним расположением толкателей

Понижающий редуктор с задним расположением толкателей пользуется большим спросом. В первую очередь надо отметить, что модели являются компактными. При этом устройства отлично справляются с большими перегрузками. Недостатком моделей можно назвать быстрый износ дисков. Происходит это из-за трения упоров. При необходимости модификацию можно сделать своими руками.

С этой целью специалисты рекомендуют заготовить узкий блок, установить диски с роликовым механизмом. Шестерню целесообразнее укладывать после толкателей. Также надо отметить, что есть модификации с тормозными упорами. Толкатели в таком случае фиксируются на стойке. Для переключения передач придется установить рычаг. После этого фиксируется ведущий диск. Крышку для редуктора можно подбирать с винтовым соединением. Нажимные диски, как правило, фиксируются возле передней стойки. Держатель для моделей подходит с упором или без него. Если верить отзывам специалистов, то наиболее востребованными считаются редукторы на два толкателя.

Принцип работы

Основой всего передаточного механизма является червеобразный ведущий винт, в «честь» которого данные типы редукторов и получили своё название. Червячный винт взаимодействует с шестерней, осевой вал которой расположен под прямым углом. В результате такой сцепки происходит трансформация высокой скорости вращения входного вала с низким крутящим моментом, на вращение выходного вала с небольшой частотой, но значительно большим усилием. Компоновка червячного редуктора может быть различной. Если вал червячного редуктора вращается со скоростью ниже 5 м/с, то червяк располагается снизу, если скорость выше — то устанавливается редуктор с верхним червяком.

Большинство механизмов этого типа используются с одной передаточной ступенью, но иногда для регулирования соотношения может применяться двухступенчатый червячный редуктор.

Если скорость вращения вала более 10 м/с подшипники и гипоидные передачи должны смазываться под давлением. Если мотор тихоходный, то достаточно естественной циркуляции масла при вращении передачи.

Масло для червячных редукторов должно быть высокой вязкости, иначе процесс износа наиболее нагруженных частей редуктора значительно ускорится.

Рулевое управление

Он используется в автомобиле не только в мостах, но и в рулевой системе. На самом деле жидкостный рулевой редуктор – это старейшая система, которая прошла множество изменений, но технический принцип ее остался общим.

Рулевой редуктор в автомобиле служит для того, чтобы было легче крутить руль даже на автомобиле без усилителя руля.

Рулевой редуктор имеет ряд преимуществ, главным из которых является большое отношение передачи энергии. Можно сказать, что к достоинствам относится низкий шум работы редуктора и плавность хода. Рулевой редуктор также обладает и недостатками, главным из которых является быстрый износ цепного механизма и обильное выделение тепла. Приводом для рулевого преобразователя энергии служит рулевое колесо.

Типы редукторов

Конструкция любого преобразующего устройства для мотоблока (редуктора) состоит из набора передающих движение валов или зубчатых колес разного диаметра, заключенных в прочный корпус.

Преобразующие устройства делятся на несколько видов по типу передачи:

Для редукторов цепного типа передача вращения обеспечивается с использованием цепи и разновеликими звездочками, которые устанавливаются на вращательных валах. Принцип работы ременного механизма схож с цепным, но вместо звездочек и цепи используются шкивы и ремень.

Внутри корпуса шестеренчатого редуктора размещаются валы с насаженными на них шестернями, имеющими прямые или косые зубья. Шестерни передают вращение от двигателя к движущимся деталям

. Конические шестерни используются в угловых механизмах для тяжелых мотоблоков.

Система смазки редуктора

Каждый такой агрегат автомобиля имеет систему смазки. Масло под давлением подает на подшипники и цепной механизм. Помимо своей прямой обязанности система смазки охлаждает и выносит лишние элементы износа из корпуса редуктора, которые смогут привести в негодность цепные шестеренки. Эти элементы выходят из системы с маслом и задерживаются фильтром.

Чтобы масло не смогло вытекать из корпуса редуктора, требуются специальные сальники. Специальные сальники в автомобиле есть не только в этой системе. Эти сальники есть везде, где требуется герметичность. Для того, чтобы сальники создавали герметичность, сальники нужно правильно установить. Замена сальников является такой же сложной процедурой, как и ремонт редуктора. Первой причиной того, что требуется заменить сальники, является след масла на корпусе.

Ремонт редуктора

Несложный ремонт червячного редуктора можно осуществить собственными силами. Если мотор и привод объединены в одном корпусе, то следует аккуратно разобрать механизм.

Часть общего картера, в которой находится привод, также подлежит разбору. Если конструкция червячного привода изготовлена под высокоскоростной мотор, то, прежде чем приступать к разбору редуктора, необходимо слить трансмиссионное масло из корпуса.

В редукторе этого типа применяются высококачественные подшипники, поэтому наиболее часто необходимость ремонте возникает если шестерня и червяк изношены свыше предельных значений. Рабочая пара всегда подлежит одновременной замене на полный ремкомплект, который прежде чем поступить в торговую сеть, должен быть правильно подобран и испытан на специальном стенде.

Если износ червячной пары незначительный, то зазор можно ликвидировать, используя специальные шайбы-прокладки на ведомом валу.

Конструкция червячного редуктора также позволяет осуществить регулировку зацепления шестерни с червяком без разбора корпуса. Для этой цели используется болт, который встроен в корпус. Если имеется чертёж устройства, то можно без труда определить, где шестерня регулируется. Если чертёж отсутствует, то косвенным признаком регулировочного болта, будет наличие на нём контргайки, которая используется для фиксации отрегулированного зазора между червяком и зубчатым колесом. Крайне редко подшипники редуктора требуют замены. Обычно привод оснащается качественными шарикоподшипниками, которые не требуют замены или ремонта в течение всего эксплуатационного срока детали. Подшипники могут быть испорчены только в том случае, когда привод долгое время использовался без смазки или с применением некачественных смазочных материалов.
