Обзор материнской платы Gigabyte GA-Z97X-UD3H для процессоров Haswell

Одной из первых плат на основе Z97, побывавшей в нашей лаборатории, оказалась ASUS Z97-A — модель, олицетворяющая собой тот рубеж, когда упрощения ещё не добрались до чего-либо, но, в то же самое время, избыточной функциональности там тоже нет. Своеобразным конкурентом для неё выступает сегодняшний тестовый образец от компании Gigabyte.

GA-Z97X-UD3H обходится лишь возможностями, предоставленными набором системной логики Intel Z97, и только небольшой довесок составляет интерфейсный порт PCI. Подсистема питания CPU выглядит вполне уверенно, что определённо является важным для оверклокерсокой аудитории. Сложно не отметить значительные упрощения на фоне предшественницы — GA-Z87X-UD3H. На неё больше похожа прежде рассмотренная Gigabyte GA-Z97X-Gaming 7, ведь там расположились POST-индикатор, точки по замеру системных напряжений, кнопки включения и перезагрузки, дополнительный контроллер SATA и прочие особенности, которых на рассматриваемой модели уже не найти. Здесь используется звуковой кодек последнего поколения от Realtek, к которому не прилагается никакого бонусного программного обеспечения. Сетевой контроллер от Intel наоборот таковым оснащён — это решение стороннего разработчика, к слову, специалисты из ASUS привлекали его же для своей платы.

Упаковка и комплектация

Продукция серии Ultra Durable ничем особым удивлять не спешит, равно как и представители игровой и оверклокерской линеек — лицевая часть коробки содержит лишь самые основные сведения о возможностях изделия на фоне ассоциативного изображения.

Обратная часть более информативна. Фотография платы с легендой доносят до покупателя основные возможности продукта, для полноты картины есть таблица с набором основных характеристик, всё это дополняет отдельное фото задней панели. В левой части расписаны основные особенности, а в самом низу пытливый взор сможет наткнуться на эмблему cFosSpeed, той самой утилиты для управления сетевым адаптером.

Учитывая позиционирование модели, такой набор выглядит довольно неплохо, и, в целом, он практически идентичен таковому у конкурирующей модели.

Внешний вид

Если взглянуть на дизайн размещения элементов у модели GA-Z97X-Gaming 7, можно с лёгкостью заметить, что здесь применён практически такой же почерк. Безусловно, с оглядкой на отсутствие некоторых элементов. Именно этот факт, а ещё и, вероятно, стремление сэкономить во чтобы то ни стало, привели к уменьшению габаритов изделия. В ширине плата не добрала 19 мм до полноформатного ATX.

Электронные компоненты на обратной стороне отсутствуют. Крепление радиаторов происходит по знакомой схеме. В силовой зоне применяются подпружиненные пластиковые защёлки, а для фиксации охладителя системной логики использованы винты с ограничением прижима.

Его габариты, а также обильное оребрение, позволяют не беспокоиться о температуре чипсета. Весьма похоже, что он играет свою роль в формировании имиджа продукта, принадлежащего к классу Ultra Durable.

Производитель догадался оснастить плату привлекающей внимание наклейкой с уведомлением об использовании общих ресурсов гнёздами SATA-E (куда входят четвёртый и пятый порт SATA) и компактным M.2. То есть одновременно оба типа использовать не получится.

Изделие максимально простое, не обладающее никакими диагностическими индикаторами. Их на PCB нет вообще. Кнопок и переключателей тоже нет. Для сброса настроек нужно закоротить два соответствующих контакта в правом нижнем углу. В этом GA-Z97X-UD3H существенно уступает оппонирующей Z97-A.

Рядом с портами PCI-E видна группа из шести коммутаторов. Четверо верхних ответственны за распределение 16 линий поровну между парой гнёзд PCI Express x16. Это ASM1480 от ASMedia Technology Inc. Ниже находятся чуть менее скоростные ASM1440. Один из них заведует коммутацией двух линий между M.2 и SATA-E, другой — между тремя PCI-E x1 и разъемом с обозначением PCIEX4 (он переводит последний в режим x1, высвобождая тем самым ресурсы для остальных). Возможности PCH ограничены, и на все гнёзда их, очевидно, не хватает.

Звуковой подсистеме не уделено практически никакого внимания. Нет экранирующего элемента для кодека, нет подсветки. Но операционный усилитель всё же распаян, такой же, как и на старшей модели — NE5532 от Texas Instruments.

Меньшее число конденсаторов уличает немного иной подход в реализации VRM на фоне GA-Z97X-Gaming 7, а тип охладителей использован такой же.

Весьма простые по своей натуре радиаторы вполне неплохо справились с обязанностями в тот раз. Здесь применены идентичные, отличаются они, разве что, цветом и накладками. Вездесущий дополнительный атрибут — термопрокладка толщиной около полутора миллиметров.

Основу блока стабилизации питающего напряжения составляет небезызвестный ISL95820 от Intersil Corporation. Он же, как и вся схемотехническая обвязка, применялись в составе G1.Sniper Z87, и тогда к качеству стабилизации были существенные замечания. Силовые элементы от Vishay Intertechnology — SiRA12DP.

Набор интерфейсных гнёзд на задней панели весьма богат, и он повторяется вслед за виденным в составе не раз упомянутой GA-Z97X-Gaming 7, а также у GA-Z97MX-Gaming 5. Судя по всему, такой подход ещё не раз можно будет наблюдать среди продуктов Gigabyte, благодаря привлечению политики тотальной унификации. Слабых сторон здесь нет, разве что аудиопорты стали более дешёвыми — из обычного цветного пластика. Видеоинтерфейсы привычно дополнены чипами PTN3360D и ASM1442 — конвертерами уровня сигналов.

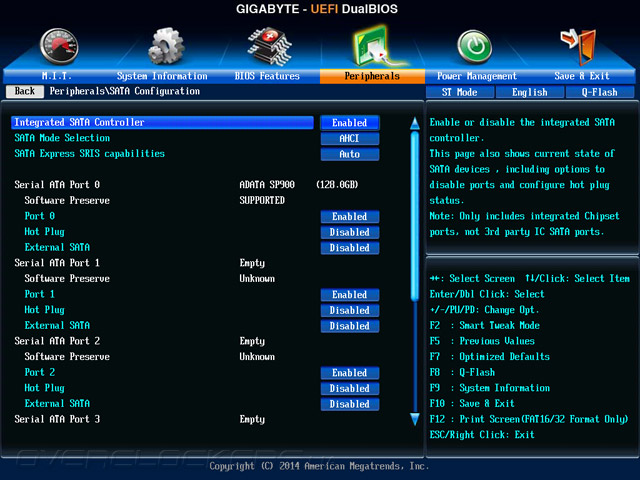

Возможности UEFI

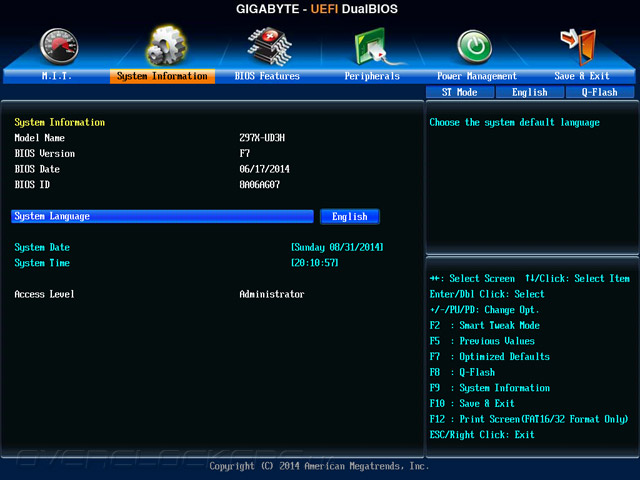

C процедурой обновления микрокода проблем не возникло. При помощи встроенного в UEFI механизма Q-Flash его сборка обновилась до актуальной на момент тестирования — F7.

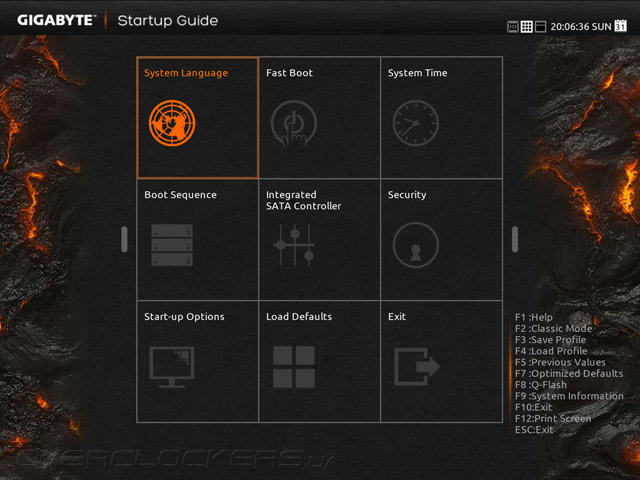

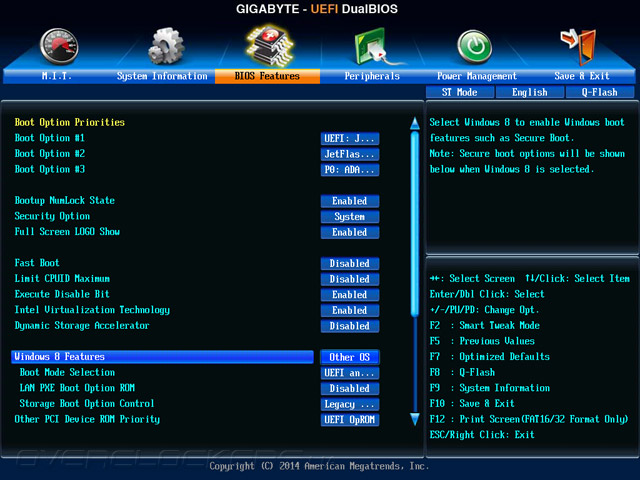

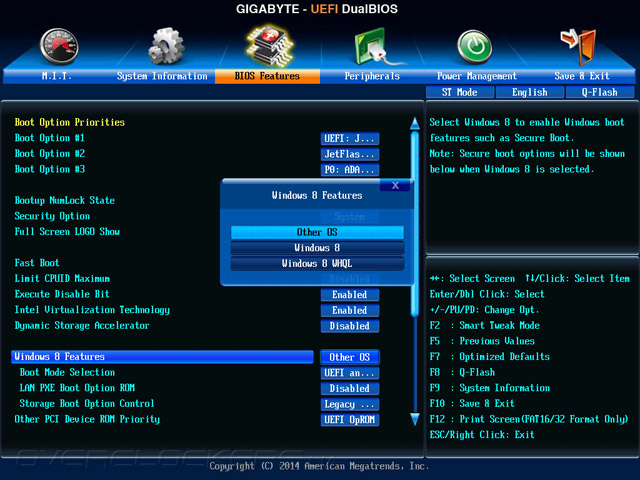

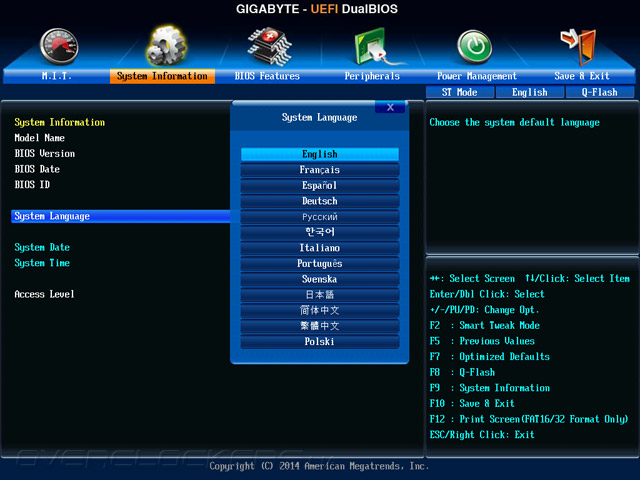

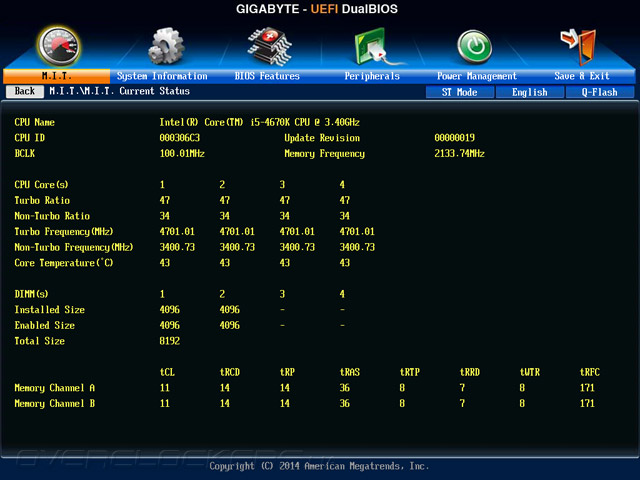

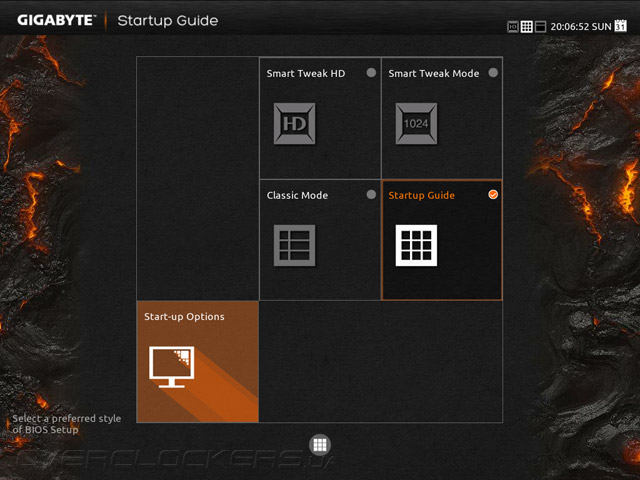

Общий подход к оформлению пользовательского интерфейса никак не изменился. Прежде всего нужно произвести базовую настройку системы, то есть: выбрать язык локализации, установить время и дату, определиться со способом отображения интерфейса. Словом, всё тот же мастер, какой и был обнаружен у всех новых моделей от Gigabyte.

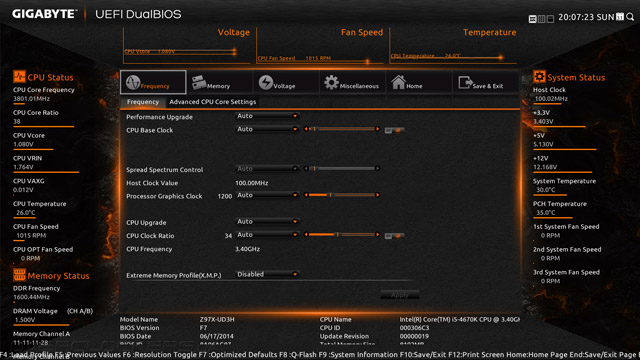

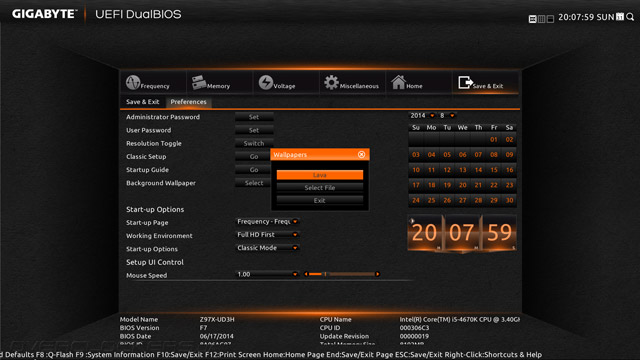

Вновь тематическая раскраска оказалась оранжевых оттенков, соответствующая оверклокерской серии плат. И как уже однажды происходило, в случае с GA-Z97MX-Gaming 5, — она является единственной, как и заготовленные дизайнерами «обои». Всему виной небольшая ёмкость ПЗУ-микросхем (8 МБ), что легко вычисляется по объёму актуальной версии микрокода. Smart Tweak Mode предоставляет возможность воздействовать на основные компоненты системы, от которых напрямую зависит её производительность, а прочие настройки сосредоточены в классическом меню.

К счастью, механизмы, предусмотренные разработчиками, оказались портированы без каких-либо упрощений.

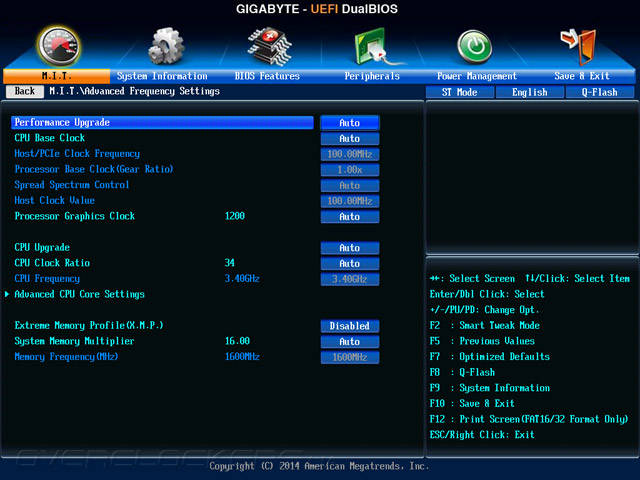

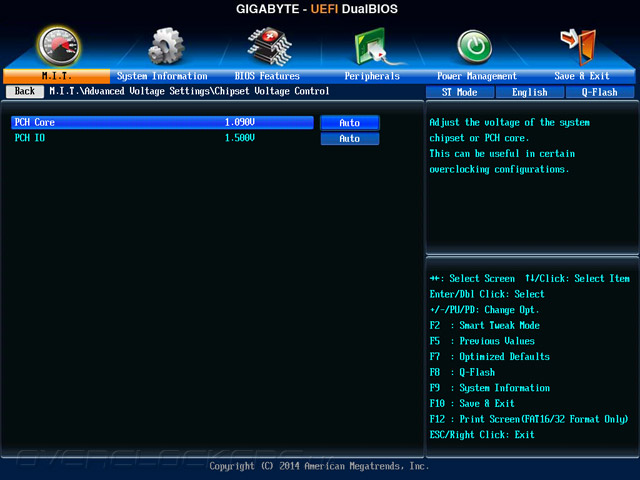

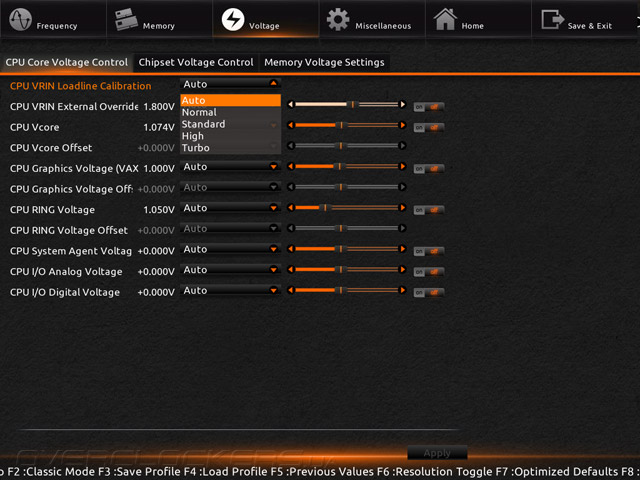

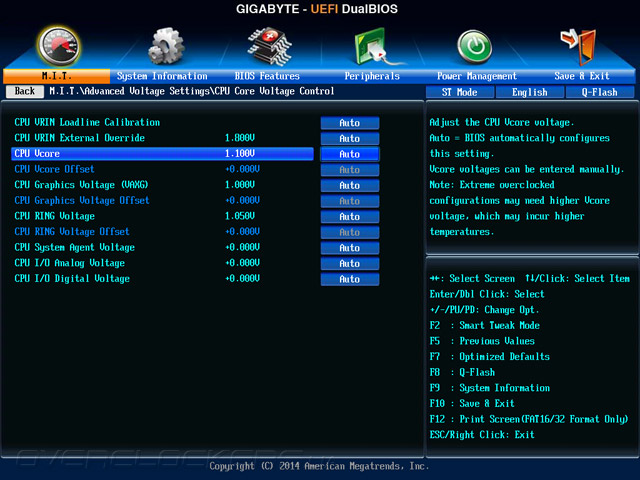

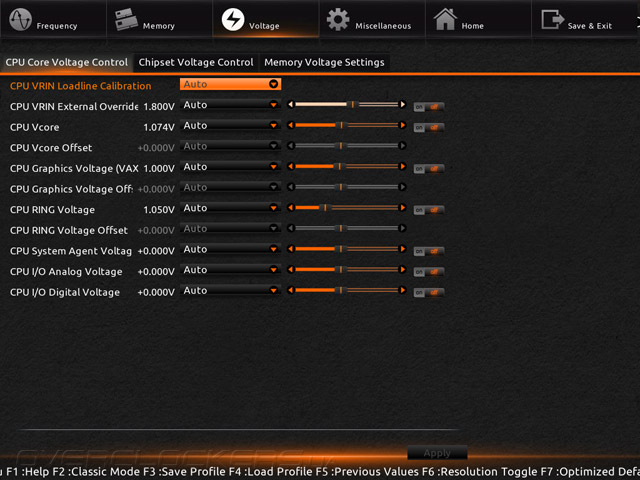

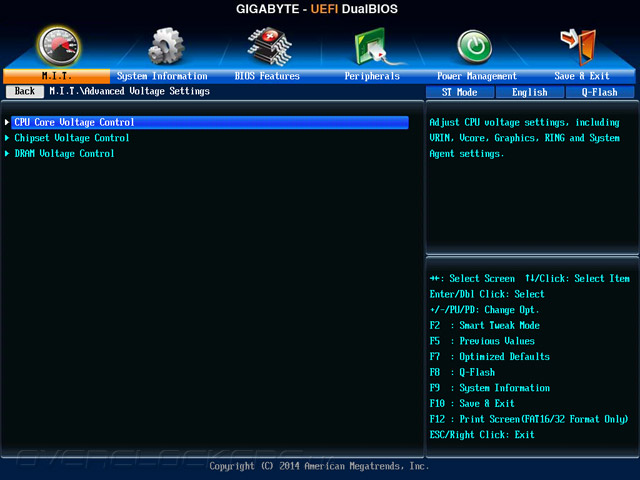

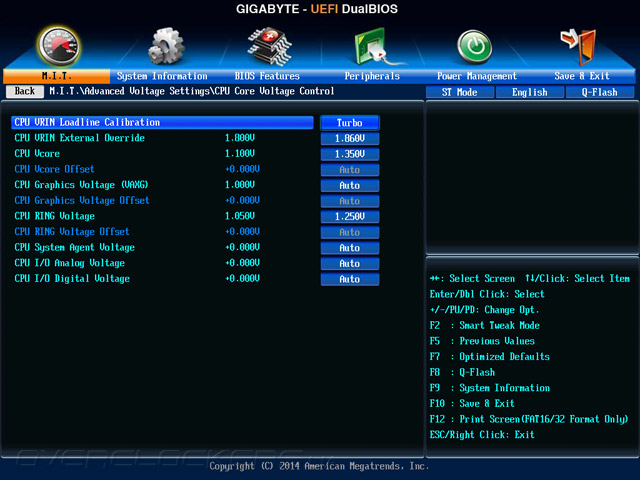

Отдельного меню для управления работой контроллерами из состава VRM нет, но режимы работы технологии Load Line Calibration существуют, и находятся они в разделе CPU Core Voltage Control.

Откровенно говоря, все параметры перенесены без изменений из модели G1.Sniper Z87, где, как уже отмечалось, использовался такой же модуль преобразователя питающего напряжения. Лишь предельное значение CPU VRIN было незначительно пересмотрено в сторону уменьшения.

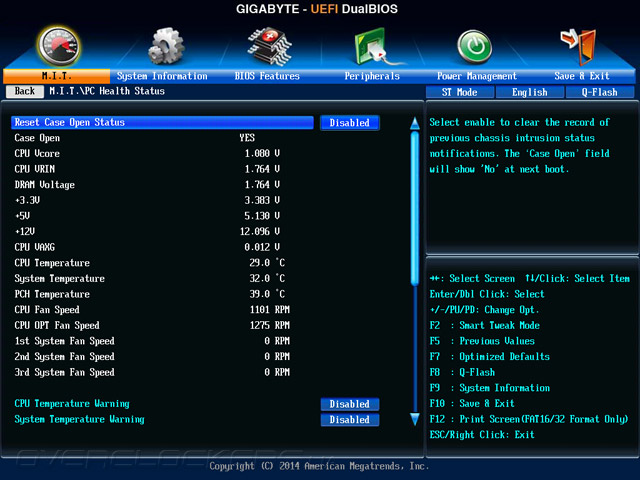

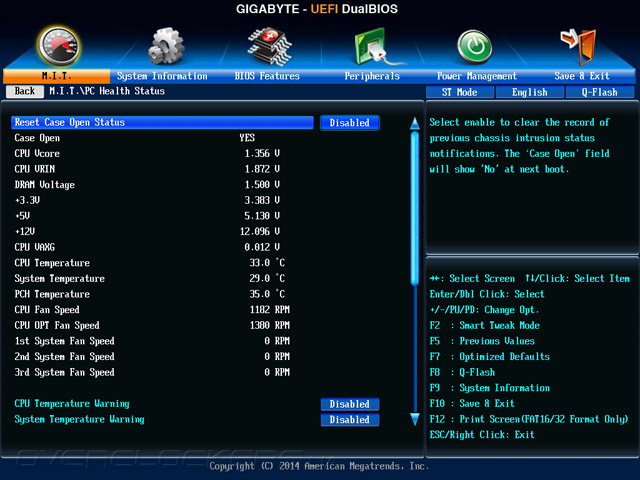

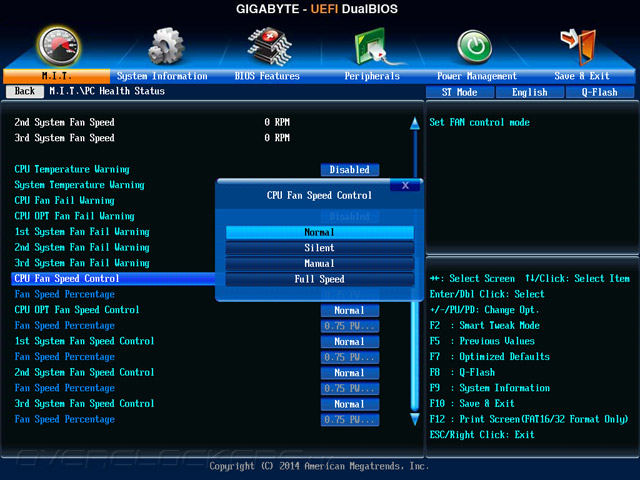

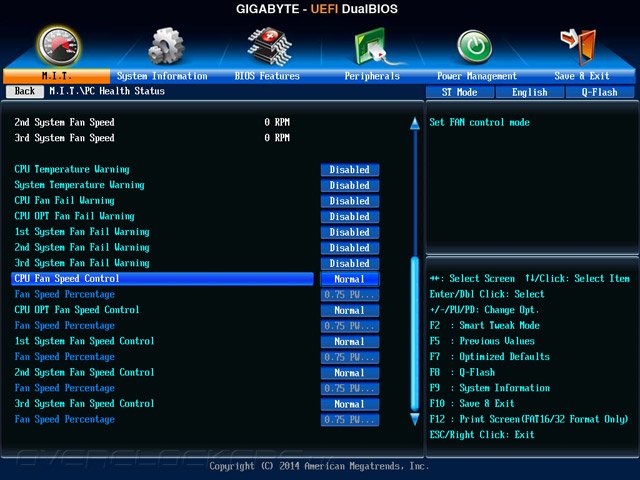

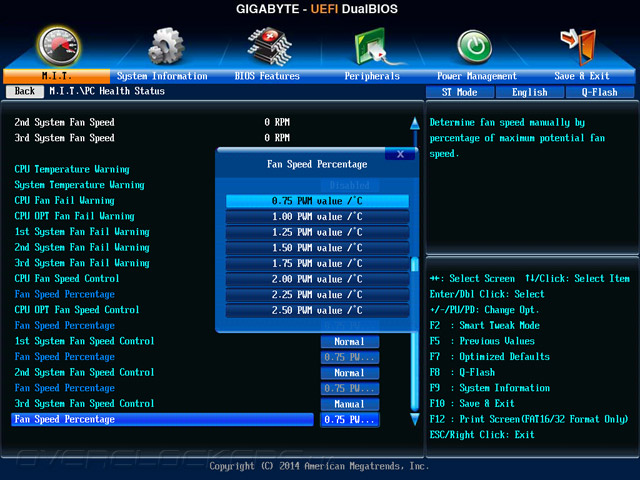

Страница PC Health Status, помимо предоставления (не слишком подробной) информации о действующих напряжениях, позволяет получить доступ к управлению пятью независимыми каналами контроля работы вентиляторов. Их возможности, вслед за аналогией общности проектирования PCB, являются идентичными GA-Z97X-Gaming 7. Лишь для процессорного охладителя будет использован метод ШИМ-управления, а остальные пусть и выполнены конструктивно четырёхконтактными, способ управления там выбран более простой — путём изменения питающего напряжения. Наиболее совершенный и прозрачный путь коррекции алгоритмов предусмотрен в среде фирменного программного обеспечения.

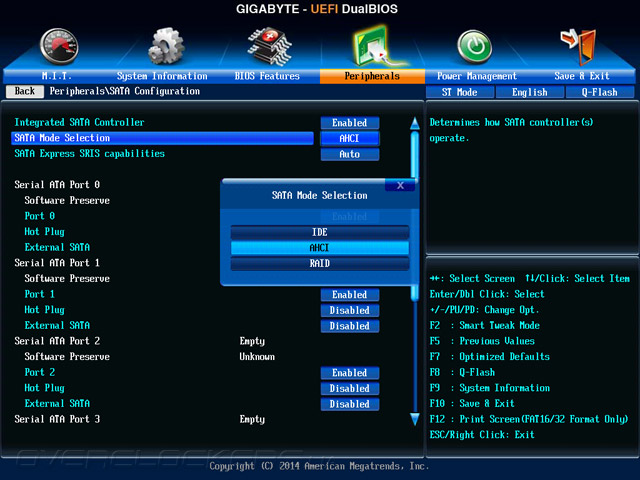

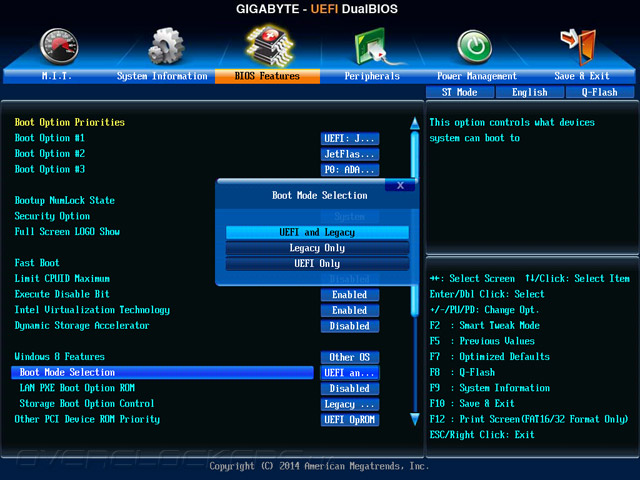

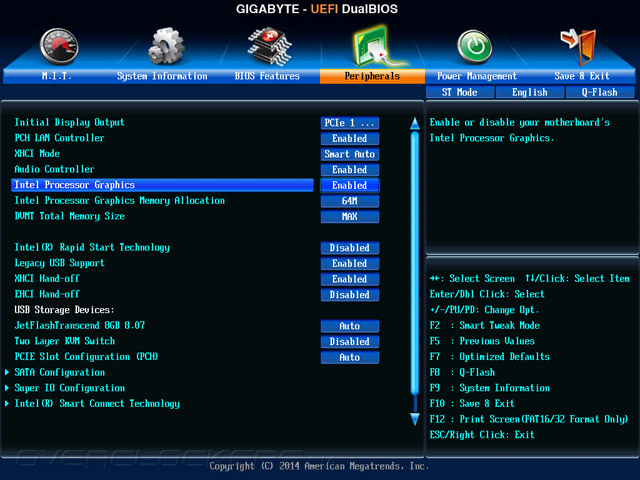

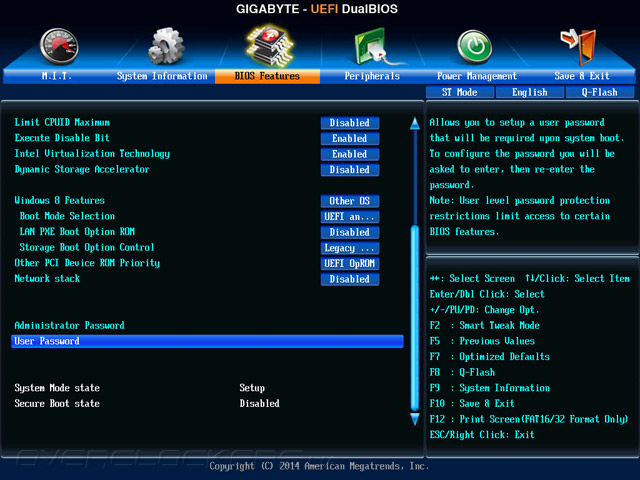

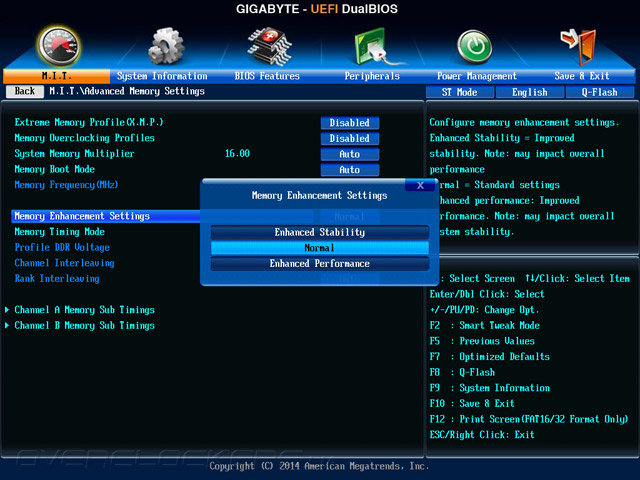

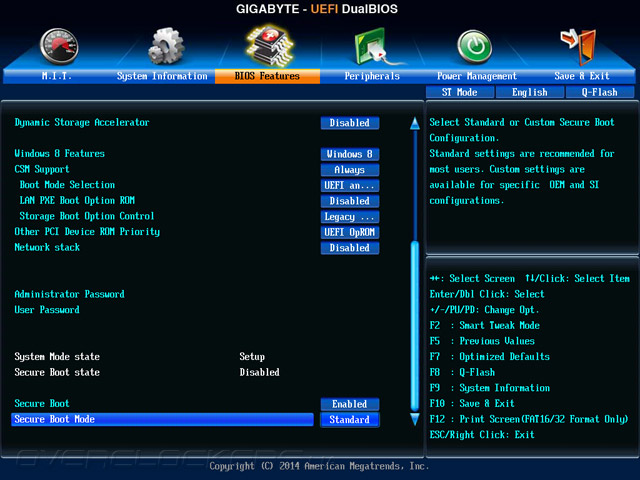

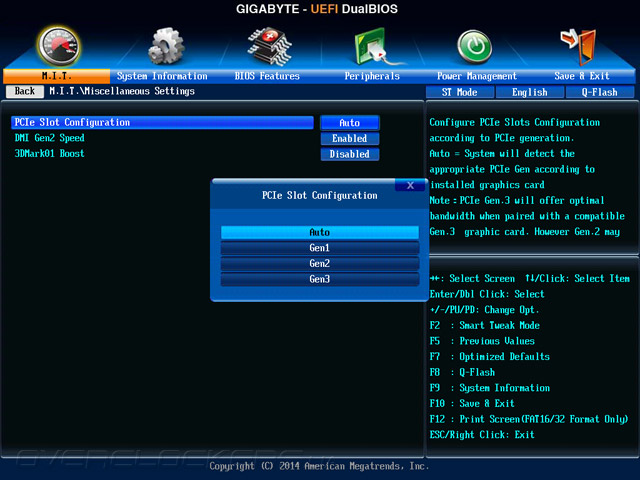

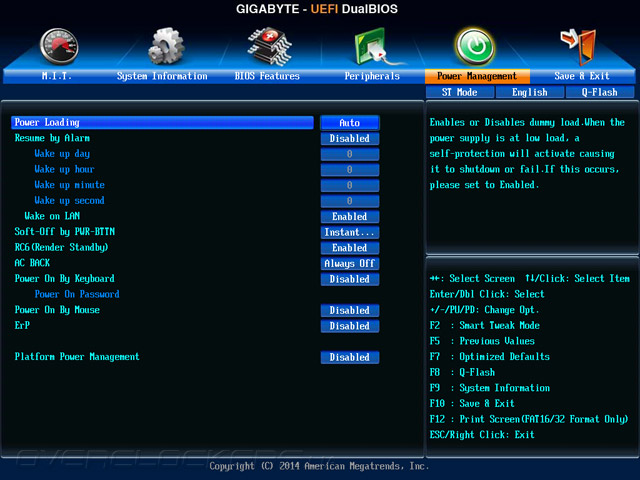

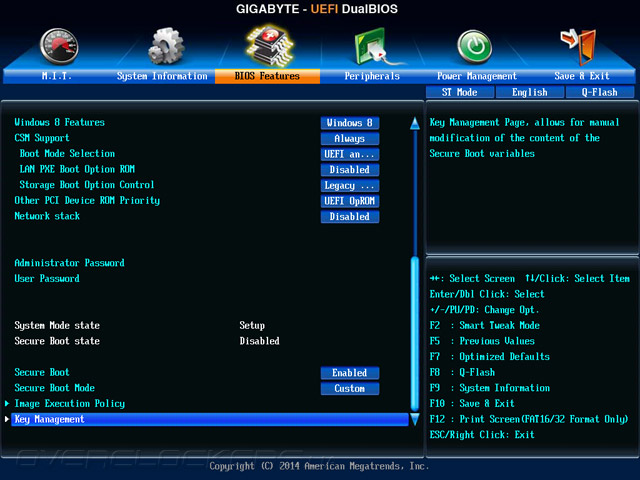

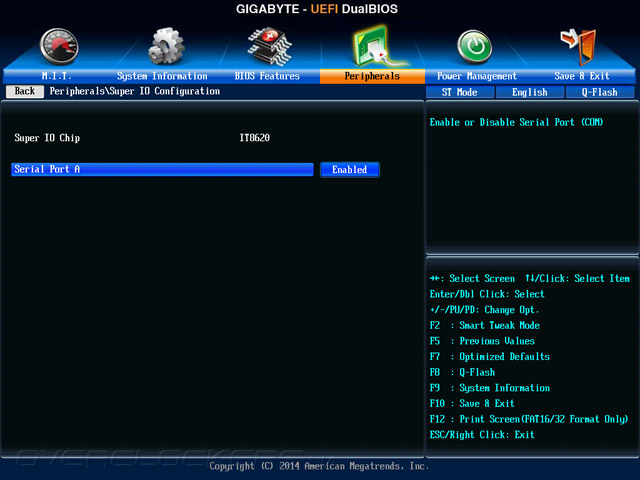

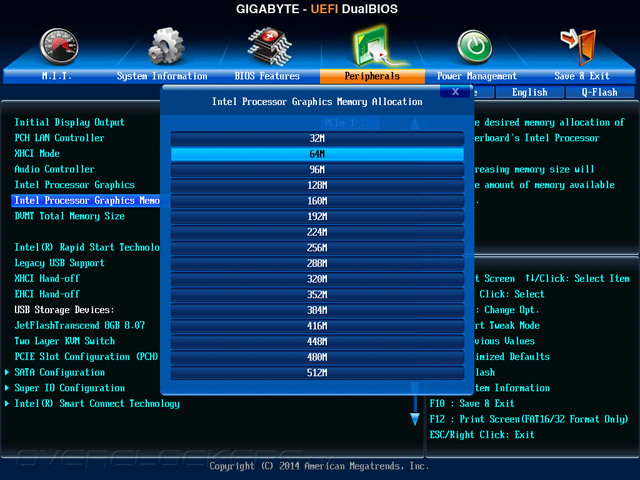

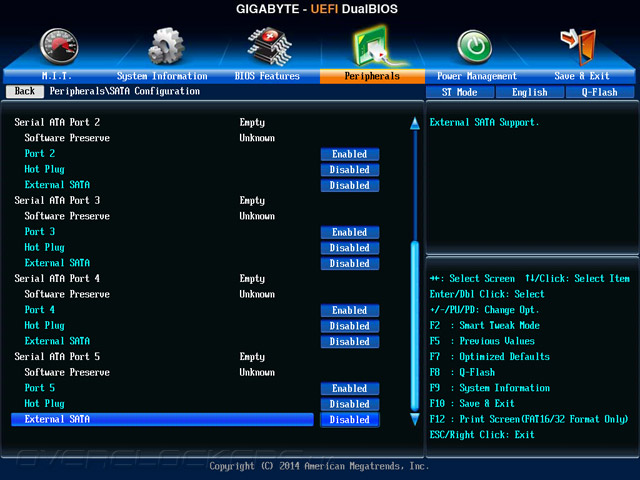

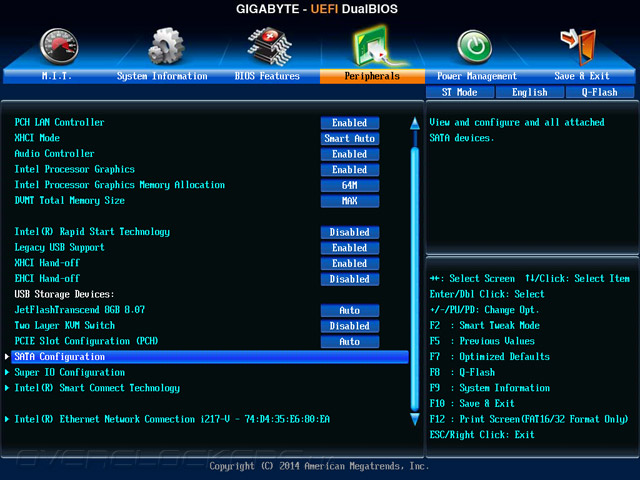

Настройка прочих системных компонентов тоже не была затронута. Возможностей достаточно в том числе и для полной подготовки компьютера к работе с современными операционными системами, также учитывая сферу безопасности. Ввиду отсутствия дополнительных контроллеров в составе GA-Z97X-UD3H, никаких специфических разделов здесь, соответственно, и нет.

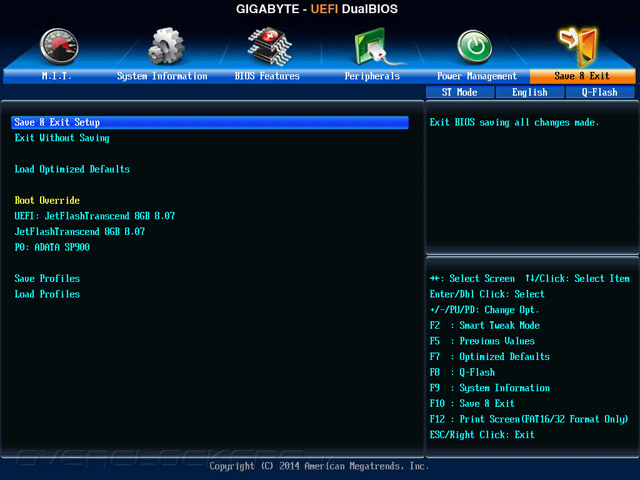

Следует помнить о возможности сохранения целых восьми профилей с настройками, это может помочь при проведении экспериментов.

В конечном итоге, вслед за обзором функциональных возможностей, и наполнение UEFI вселяет надежду в адекватном поведении платы при любых типах нагрузки, но перед тем как перейти к испытаниям, рассмотрим программную поддержку продукта.

Комплектное ПО

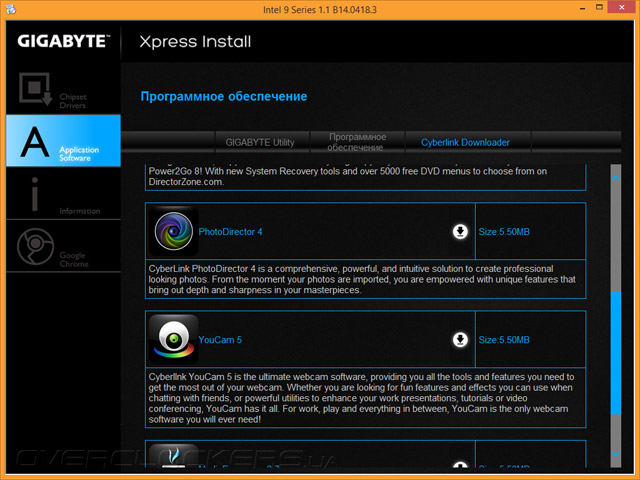

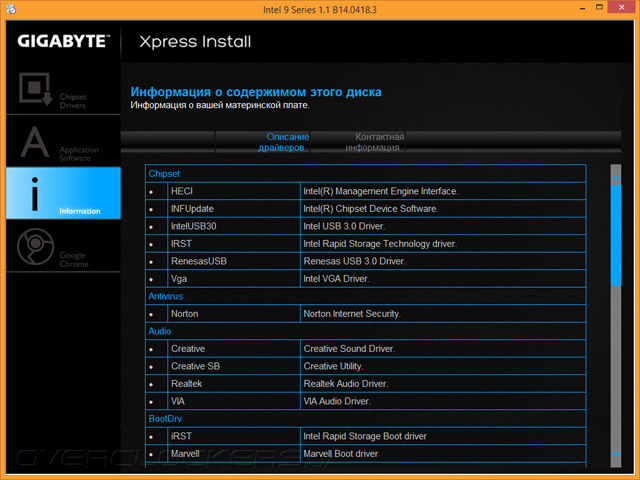

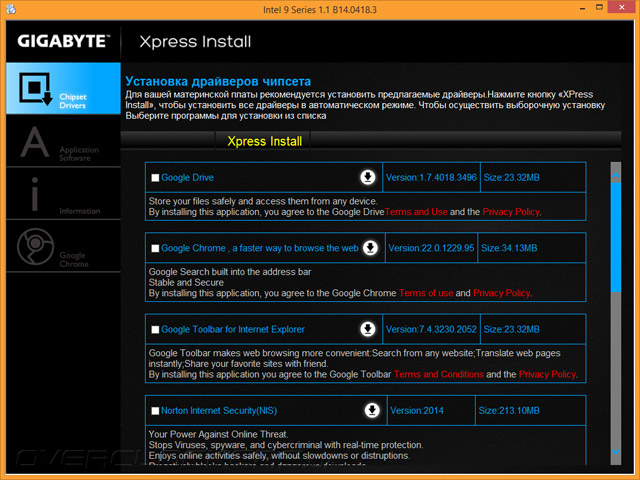

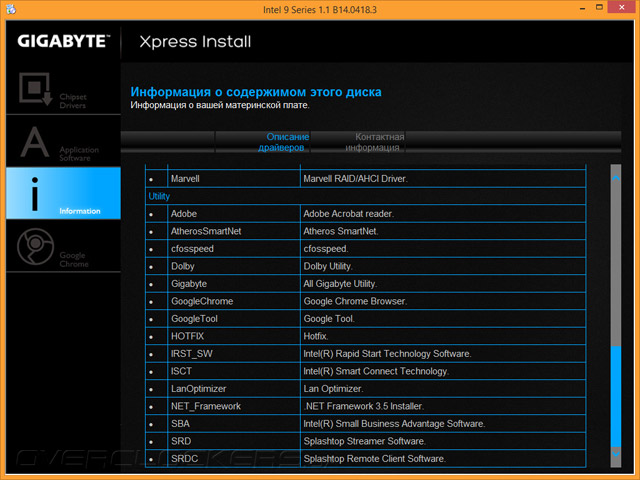

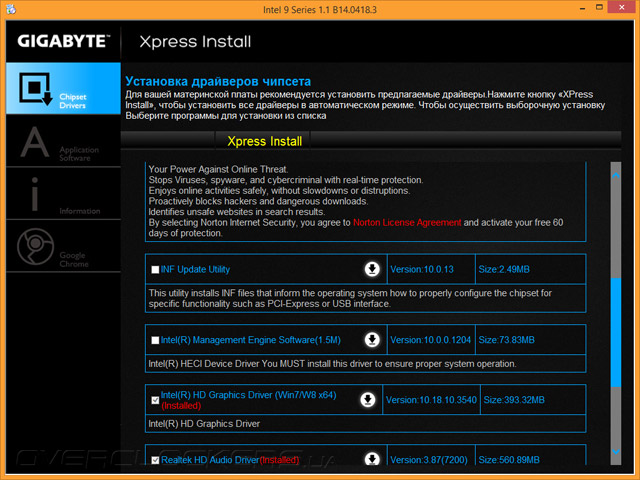

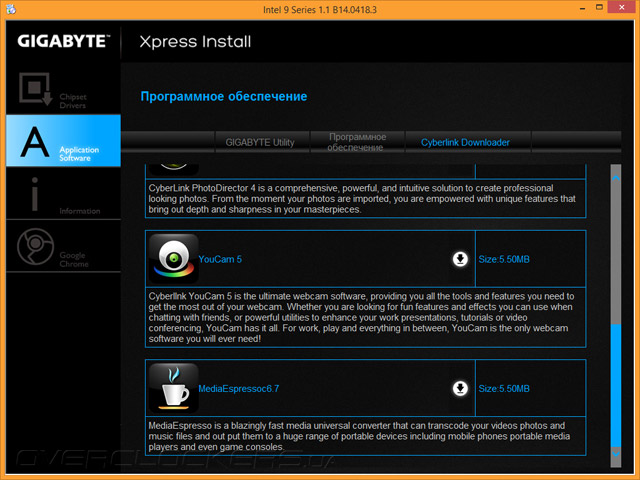

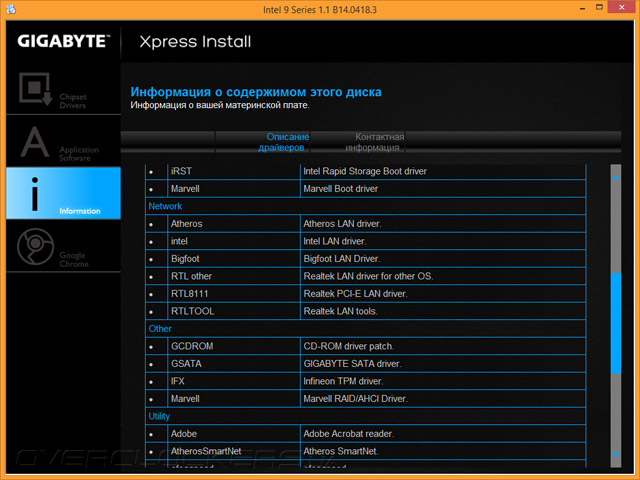

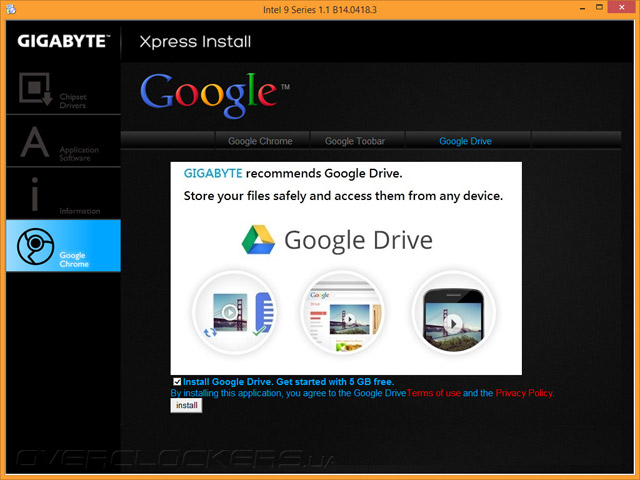

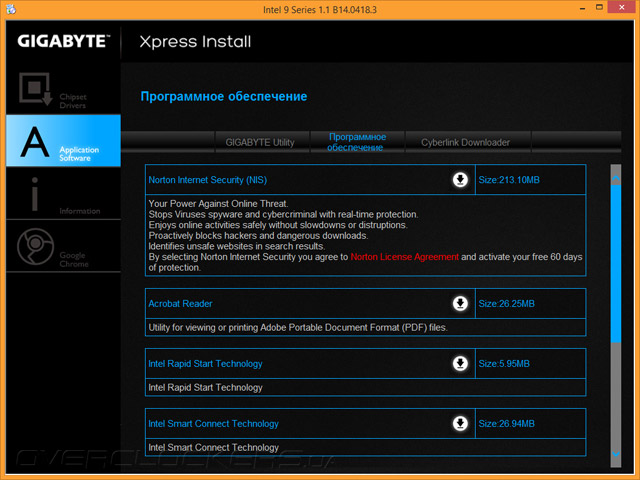

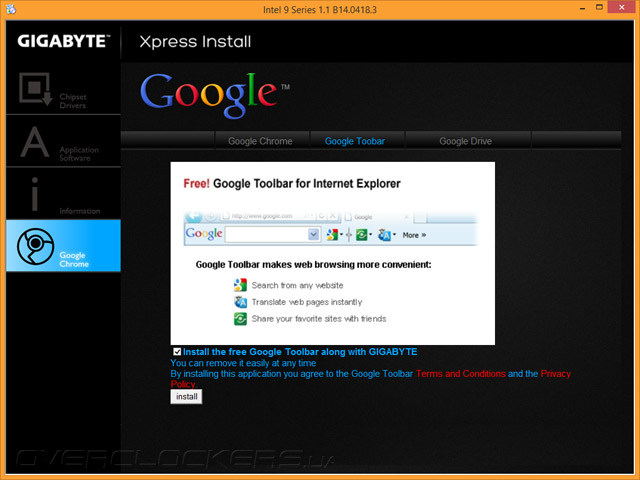

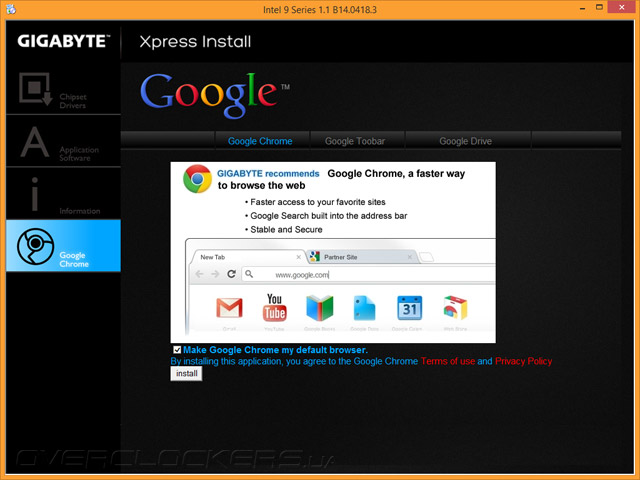

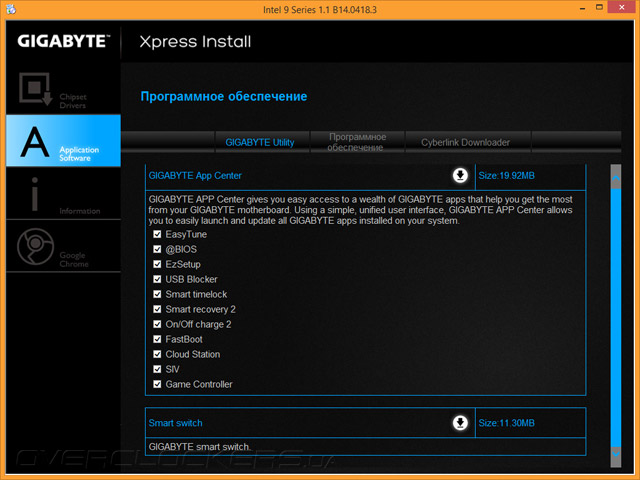

Диск поддержки нёс на себе такую же сборку продуктов, как и в игровых моделях, оттого что-то новое здесь искать бессмысленно. Специфических драйверов для GA-Z97X-UD3H не требуется, фирменное ПО всё так же находится в единой среде App Center. Разве что обратить внимание следует на утилиту по управлению сетевым адаптером, размещена она в группе «Программное обеспечение» отдельной ячейкой, причём в середине списка.

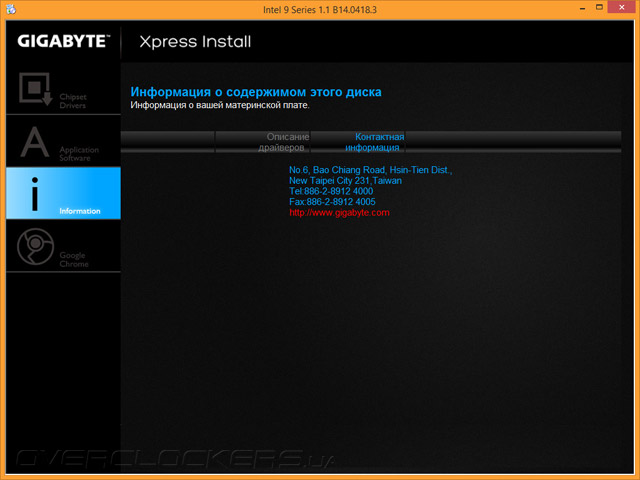

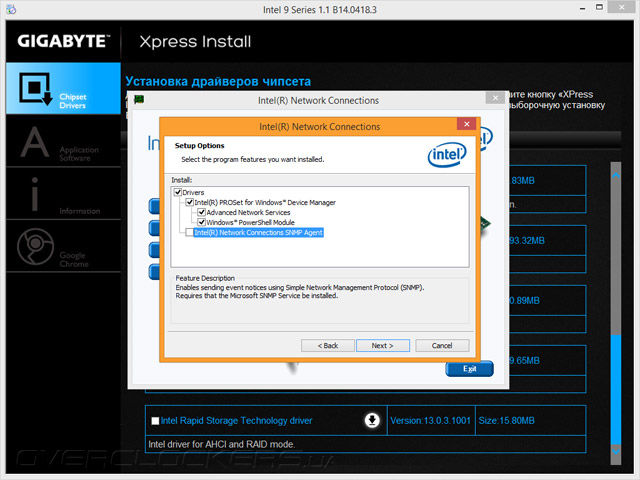

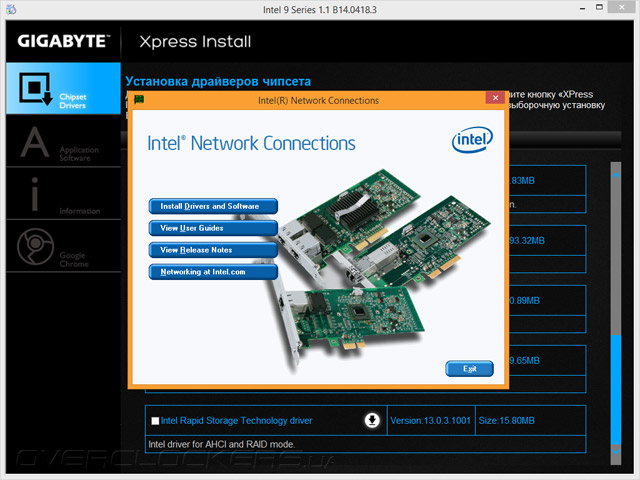

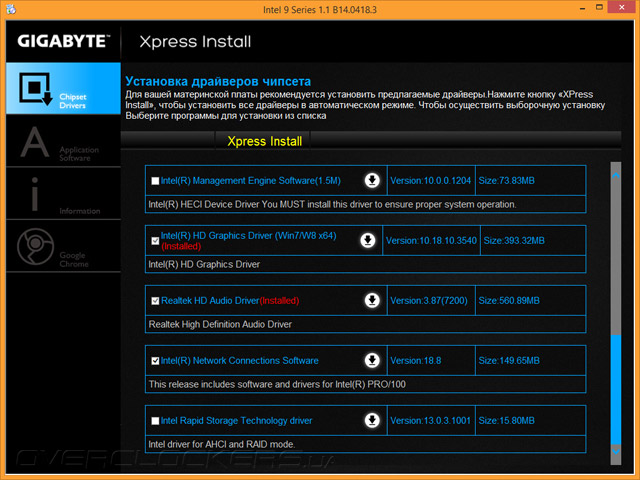

Единственный недостающий в системе драйвер сетевого адаптера от Intel инсталлировался при помощи собственного мастера, где предоставляется небольшой выбор из ряда компонентов.

Фирменные программные средства установились так же без проблем.

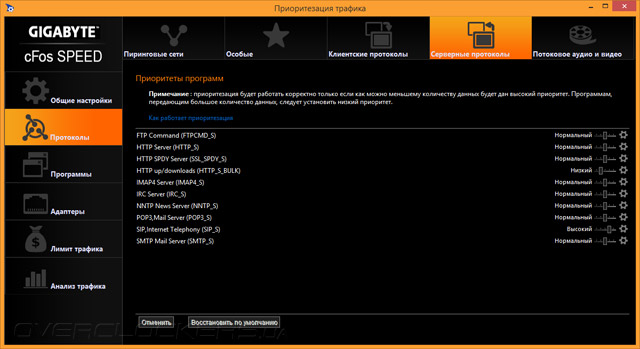

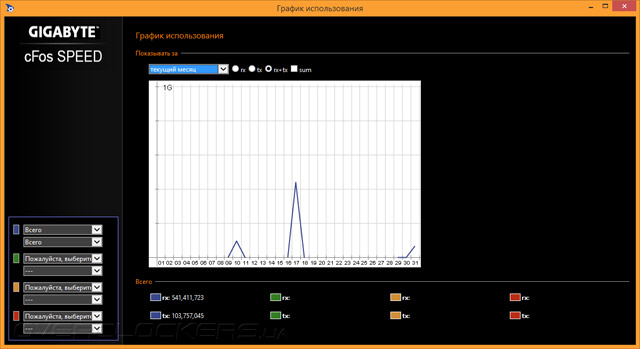

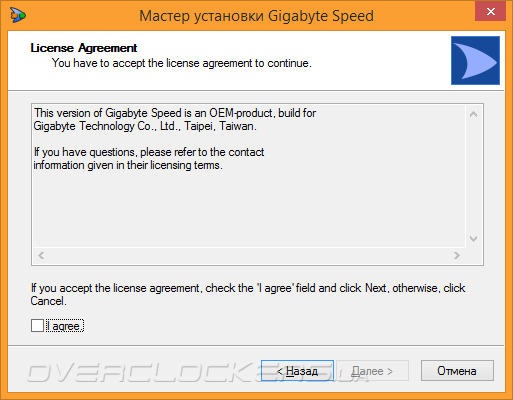

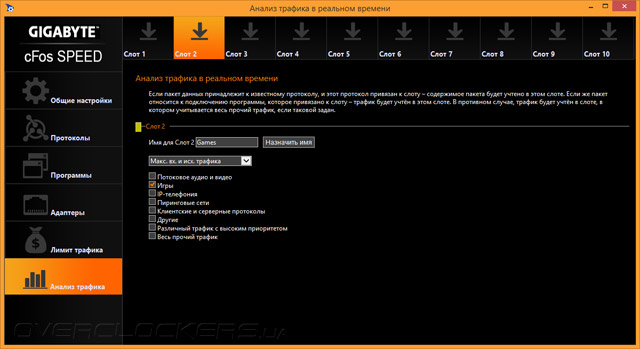

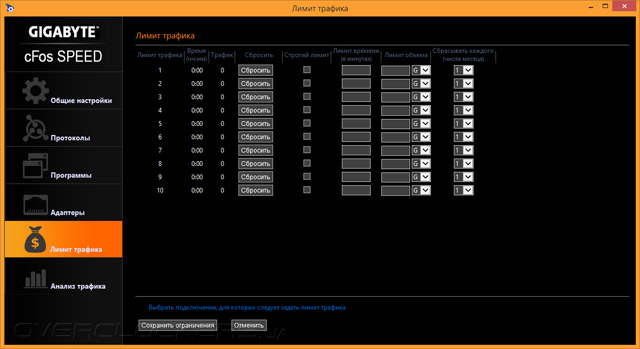

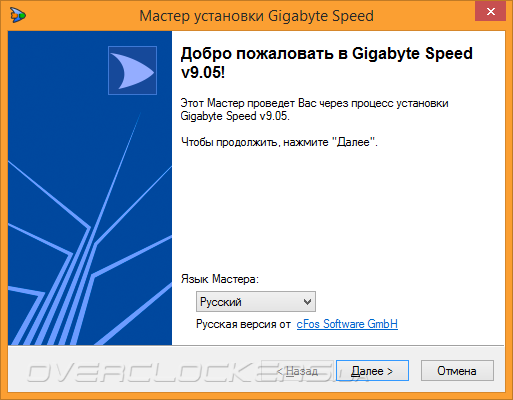

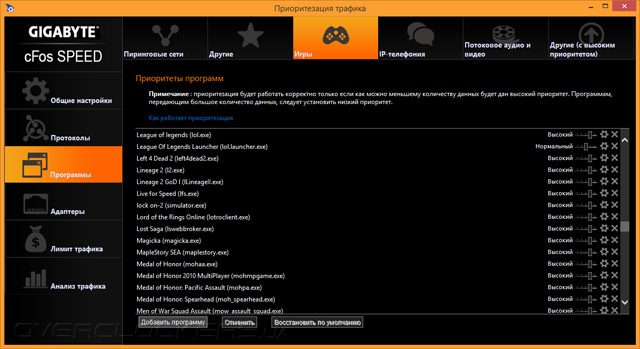

Мастер по установке cFosSpeed немного отличается от аналогичного, переработанного под нужды ASUS и её модели Z97-A.

Возможности этого продукта я вкратце озвучил в том обзоре. Следует отметить, что он обладает внятной русскоязычной справкой, доступной на сайте производителя, куда и происходит переход при попытке её использования из окна настроек.

Интерфейс оказался скорректирован под стилистику, используемую для оформления фирменного ПО от Gigabyte. Сам же продукт из-за этого не изменился.

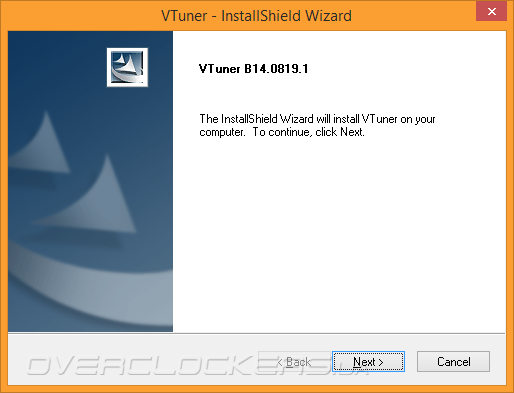

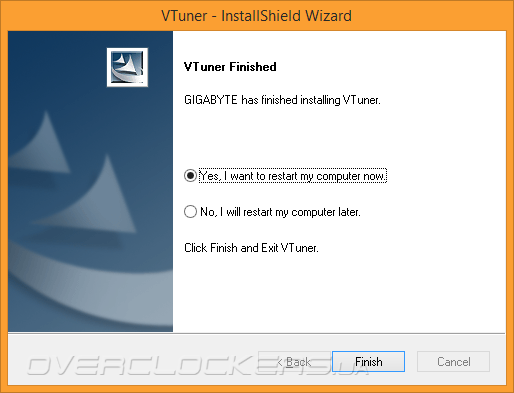

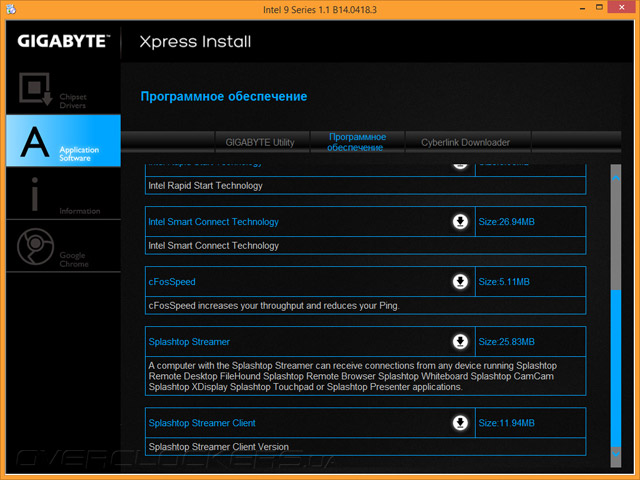

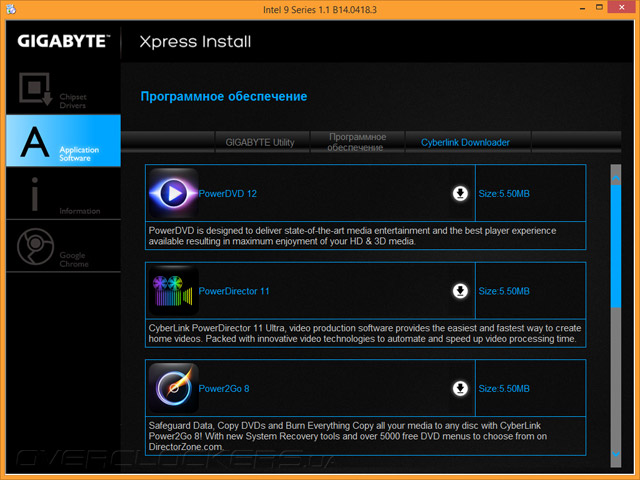

К уже существующему на диске набору для App Center удалось найти на официальном сайте ещё одну любопытную утилиту — VTuner.

С ней фирменная матрица оказалась знакома, о чём свидетельствует безболезненная интеграция продукта в её состав.

Live Update успешно функционирует, но скорость соединения с серверами так и остаётся на весьма низком уровне.

Русскоязычный интерфейс всё ещё остаётся малопригодным для использования, теряя на ходу целые слова, которые не помещаются в заготовленные для них поля.

Поэтому я использовал традиционный английский вариант отображения интерфейса.

Раздел Smart Quick Boost наделён знакомым числом готовых профилей. Из-за упрощенного UEFI в сфере управления питанием и утилита оказалась лишена четвёртого раздела — управление LLC полностью отсутствует.

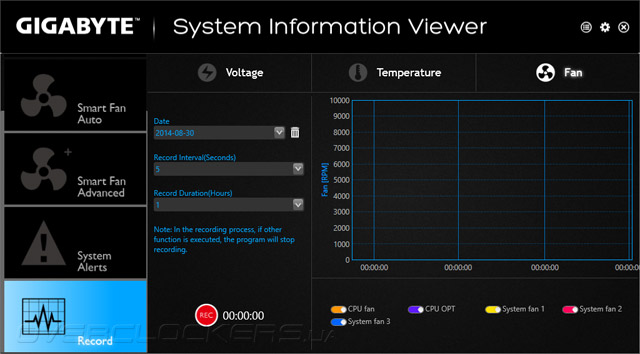

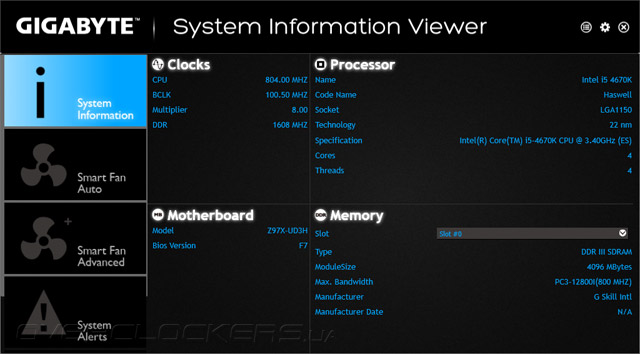

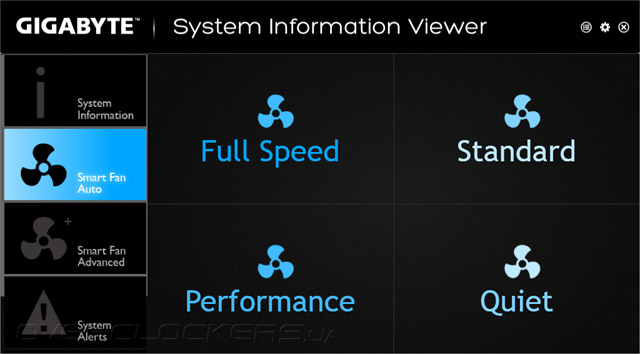

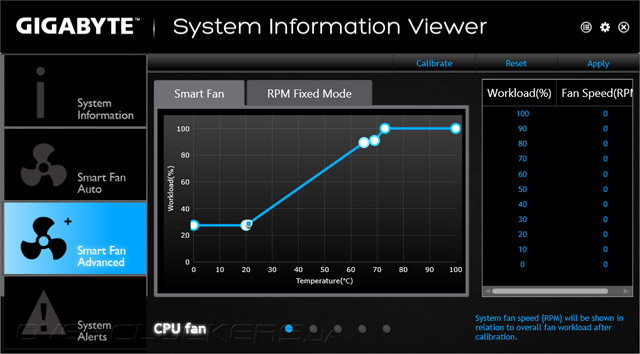

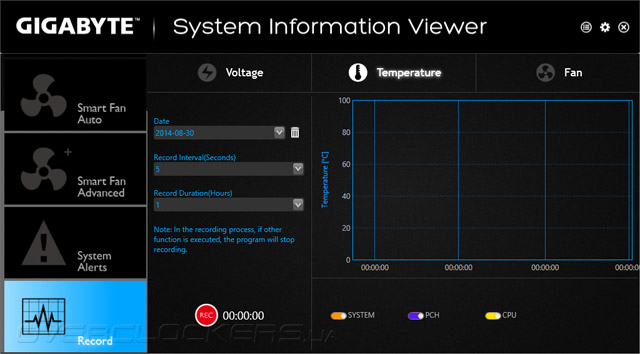

System Information Viewer корректно отображает информацию о системе. Здесь можно выбрать один из готовых профилей для работы системных охладителей, либо же воспользоваться более расширенными возможностями — выполнить калибровку конкретного изделия, а после изменить алгоритм его работы.

Модуль System Alerts сможет отследить за необходимыми параметрами и оповестить в случае выхода значения из заданного коридора путём постоянно всплывающего уведомления.

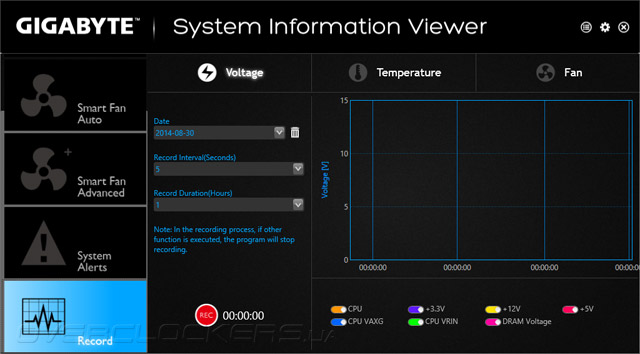

Проследить за изменением основных системных напряжений, температур и скоростью системных охладителей можно при помощи уникального самописца. Настроек немного, но даже в таком виде они наиболее дружелюбны для пользователя на фоне конкурирующих решений.

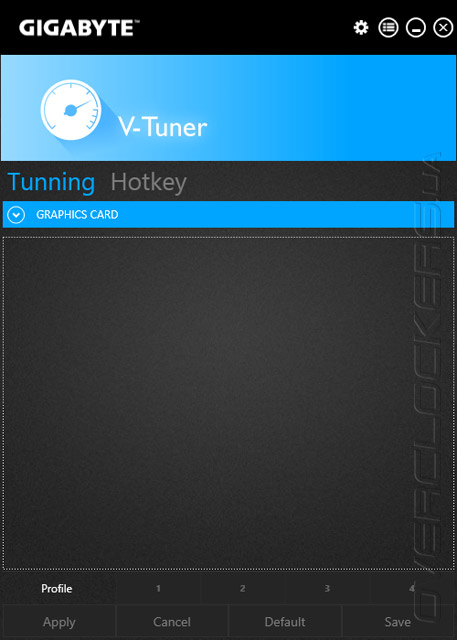

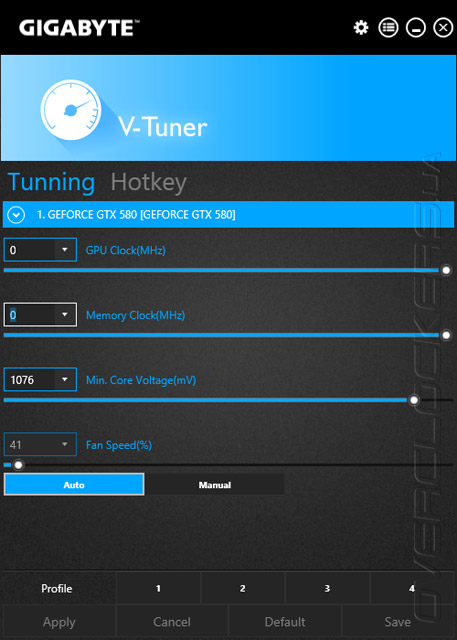

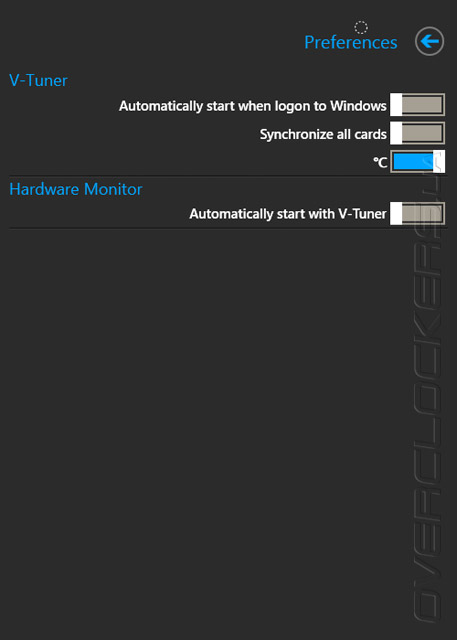

В завершении хочется вспомнить об V-Tuner. Рассматриваемая сборка обладала минимальными настройками, а её функционал, вероятно, тесно связан с управлением видеоадаптерами. Но ни встроенная графика от Intel, ни позже добавленный в состав системы дискретный адаптер GeForce GTX 580, к слову, производства Gigabyte, толком не позволили управлять их работой. Видимо, какой-то план работ производителем предусмотрен, но до полной реализации дело пока не дошло.

Разгонный потенциал

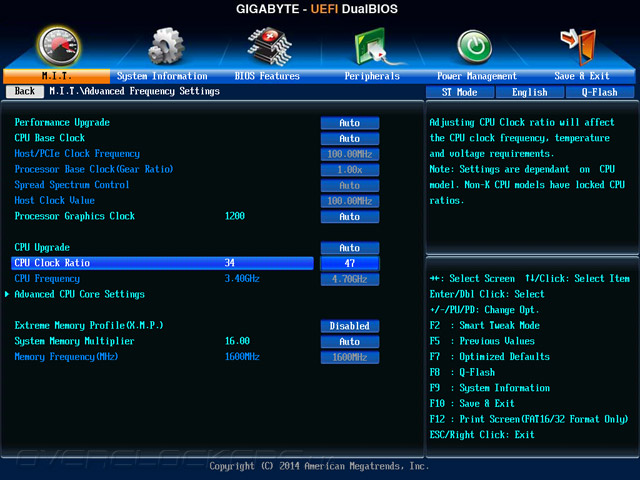

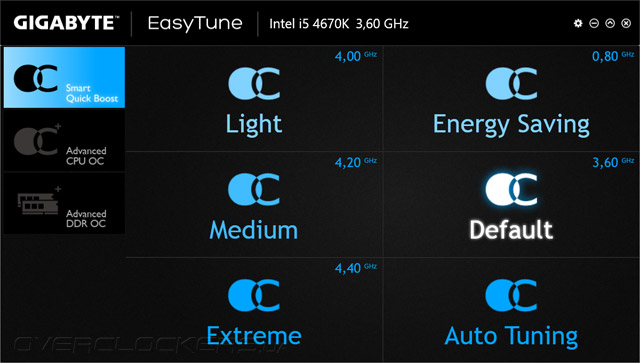

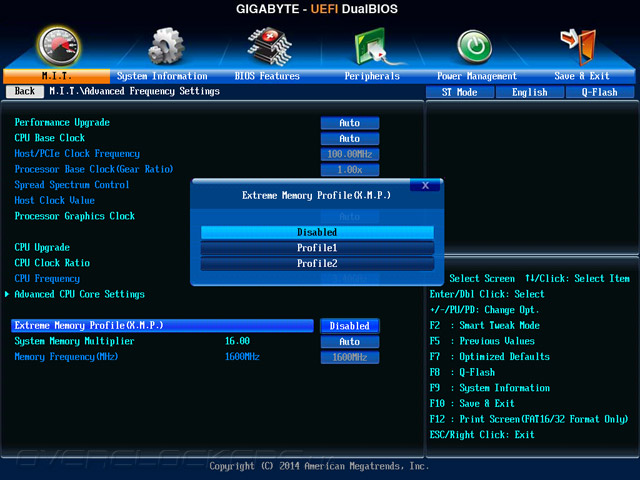

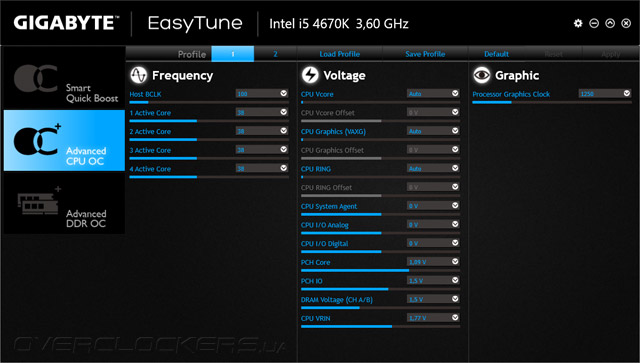

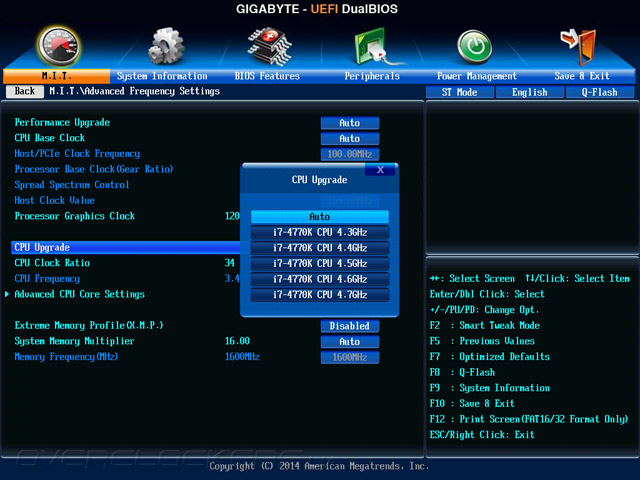

Прежде всего хочется испробовать готовые профили, предусмотренные производителем, их активация не составляет особых трудностей даже для неподготовленного покупателя. Начну с EasyTune, где проверяться будет прежде успешно себя показавший в деле профиль Extreme.

В итоге напряжение на вычислительном блоке ЦП повысилось на 0,2 В, а для кольцевой шины — на 0,3 В. Частоты соответственно выросли до 4,4 и 4,0 ГГц. Более ничего не менялось, особенно странно выглядит работа в штатном режиме оперативной памяти.

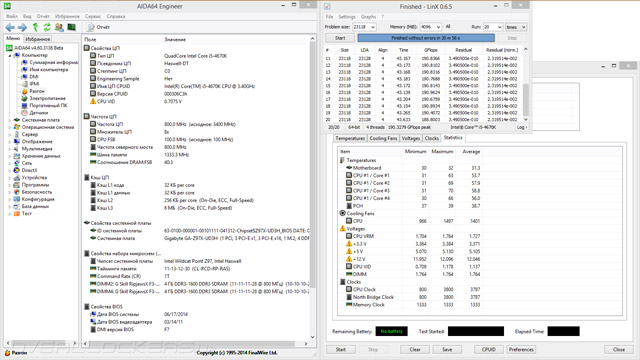

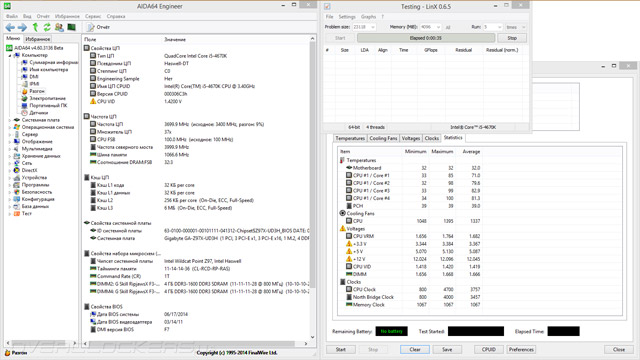

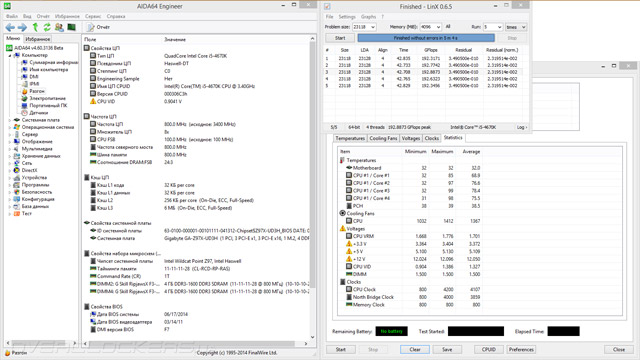

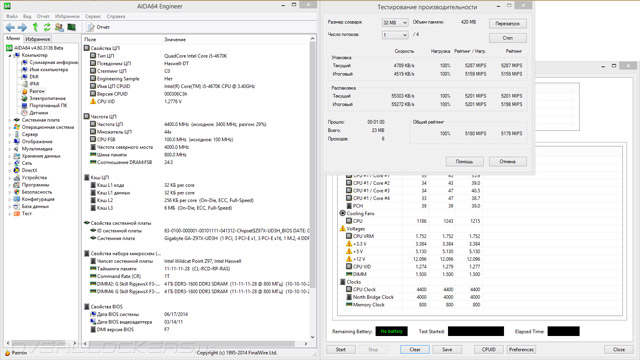

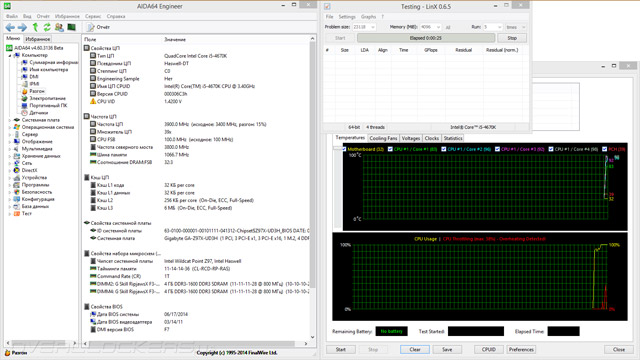

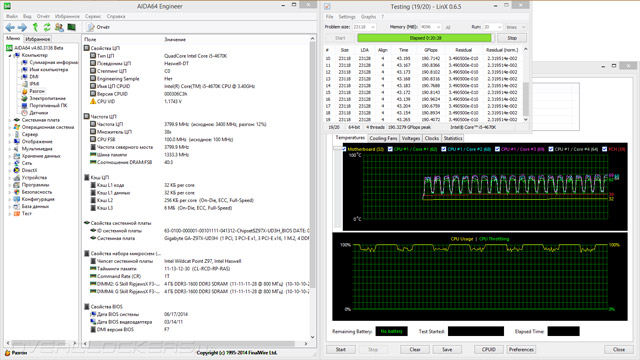

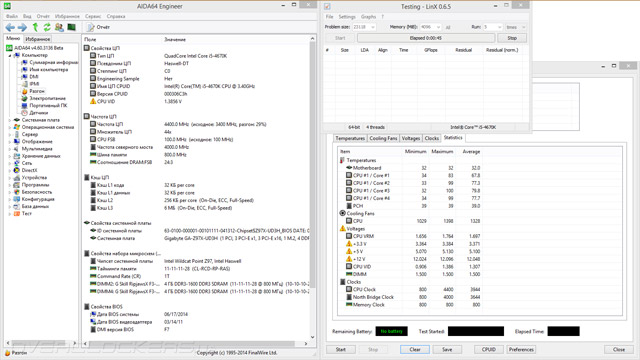

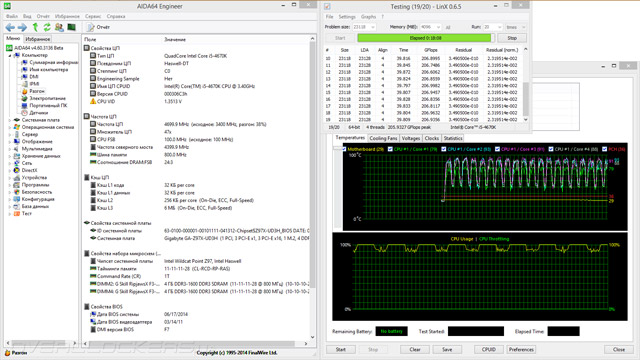

Несложные тесты системой успешно выполнялись, а с LinX 0.6.5 всё оказалось иначе. Температура процессора превысила граничный рубеж в 99 °C, что означает активацию троттлинга. При этом в составе стенда использовался модифицированный экземпляр Core i5-4670K. Прежде, при обзоре GA-Z97X-Gaming 7, температура не доходила до этой черты; здесь же такое поведение, вероятно, связано с плохой стабилизацией VRIN, либо же комнатная температура оказалась немного выше, чем тогда.

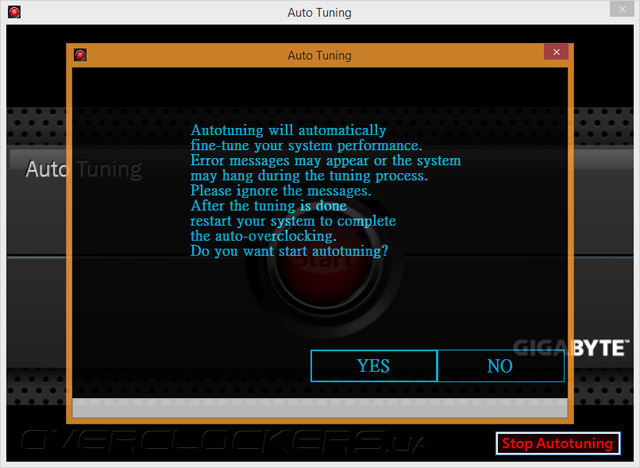

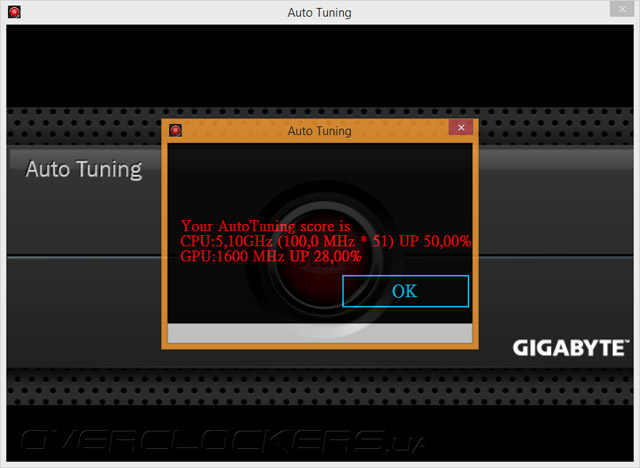

Другой механизм, доступный в среде EasyTune — Auto Tuning. На сегодня известно два сценария развития событий. Старшие системные платы после довольно короткого этапа тестирования останавливаются на отметке 4,6 ГГц, являющихся верхним значением для Turbo Boost, а остальные намного дольше тестируют систему, после чего заявляют о достижении частот, превышающих 5 ГГц. Именно к числе последних и относится нынешняя гостья.

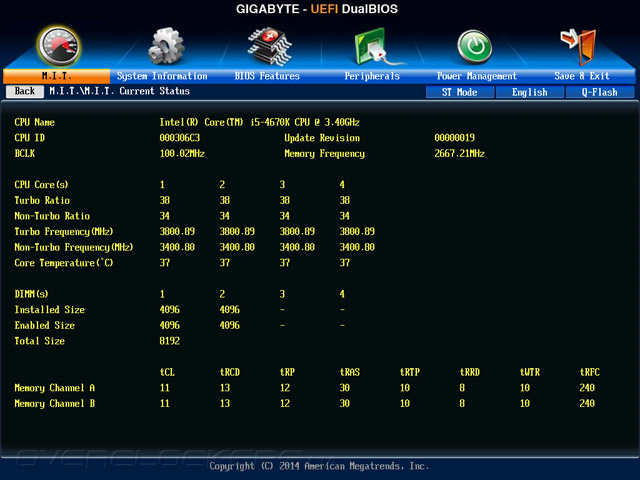

На практике речь идёт о намного более скромном числе — 4200 МГц, но совершенно «честном», не меняющемся в зависимости от типа нагрузки на систему. Для Uncore происходит повышение частоты до 4,0 ГГц, но напряжение этого узла остаётся штатным, лишь для ядер оно, как и в только что изученном готовом профиле, возрастает на 0,2 В.

Всё вышенаписанное действует ровно до тех пор, пока не запустить LinX. Для такой нагрузки CPU Core Voltage дополнительно повышается. Предельным значением оказываются 1,38 В. Это очень большое число, но вместе с тем, стабильность системы сомнений не вызывает. DRAM вновь не досталось внимания.

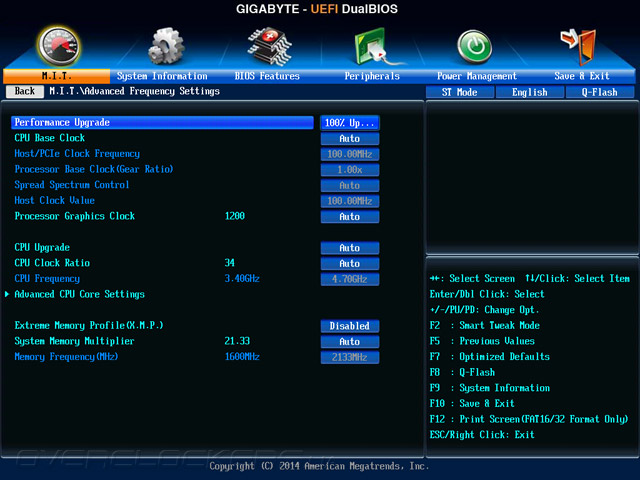

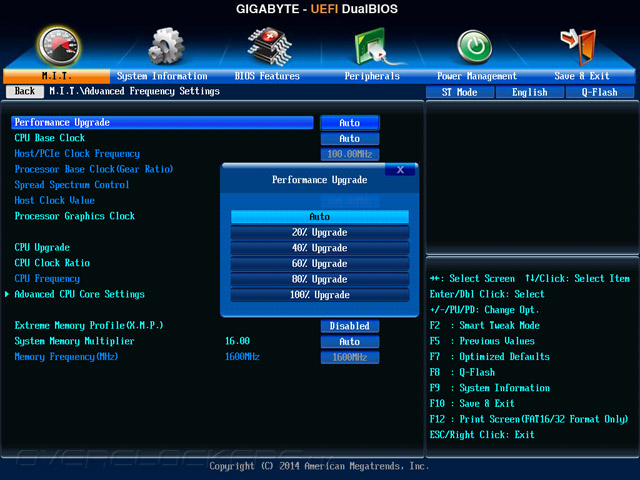

Для отметки 100% Upgrade пункта Performance Upgrade, доступного в среде UEFI, использовались прежде ещё более агрессивные настройки. К сожалению, и в этот раз всё осталось неизменным. Для частоты 4,7 ГГц, по мнению инженеров, необходимо использовать 1,42 В, а такое высокое значение неминуемо доводит процессор до перегрева.

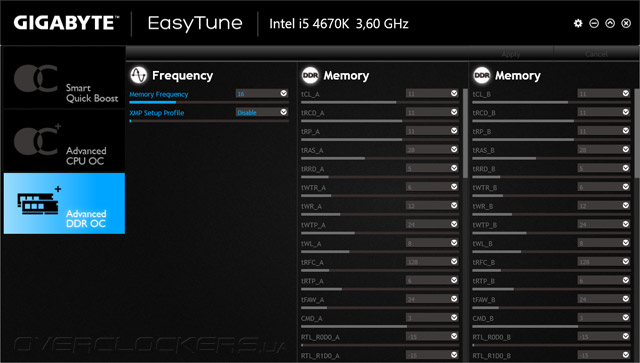

С этим сценарием поработали намного больше. Учли необходимость повышения частоты ОЗУ, она составляла 2133 МГц с конфигурацией задержек 11-14-14-36-1Т. В таком виде они нисколько не повторяют содержимое профиля XMP нашего набора оперативной памяти. Напряжение питания повышалось до 1,65 В. Не позабыли и про кольцевую шину. Её частота составляла привычные 4,0 ГГц. Но все эти усилия оказались напрасны, и это с учётом использования качественной системы охлаждения и заменённого термоинтерфейса на высокоэффективный у Core i5-4670K.

Получается, неподготовленный пользователь не сможет добиться максимума от своей системы в результате активации той или иной готовой преднастройки. Придётся либо разбираться во всём самостоятельно, либо — довольствоваться полумерами.

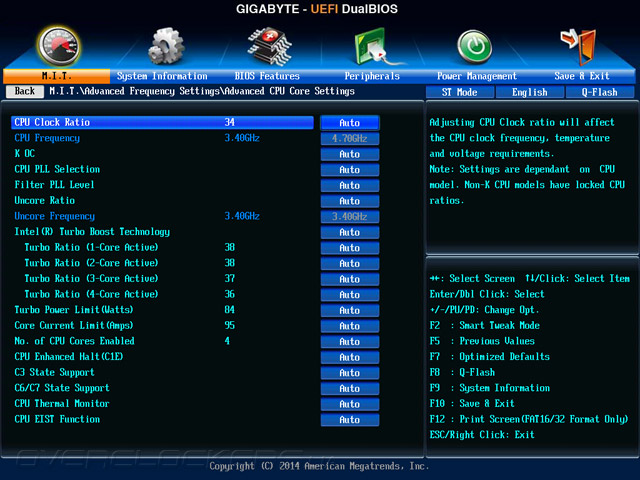

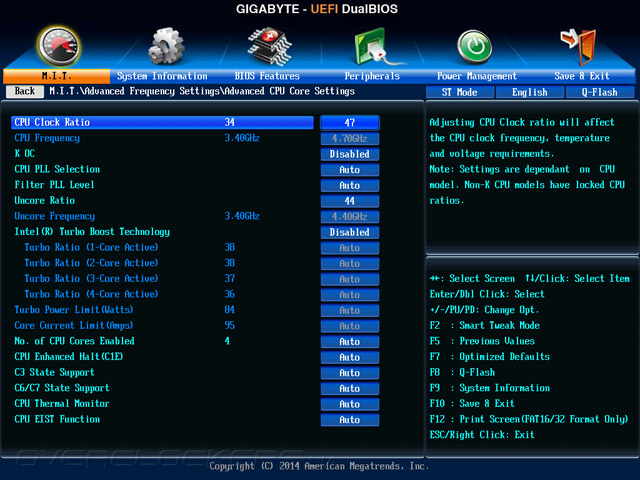

Самостоятельные изучения способностей испытуемой начались с повышения опорной частоты. И здесь неожиданно появились проблемы. Сперва я выяснил, что плата совершенно не реагирует на изменение множителя Strap. Точнее, после применения настроек она впадает в циклическую перезагрузку, которая лечится сбросом настроек CMOS. Не изменяя его и отодвигаясь чуть дальше от штатного режима работы, многого добиться так и не получилось. Итоговый результат составил жалкие 102 МГц. Даже такое нелепое число нельзя назвать гарантированно работоспособным, поскольку плата могла пройти тесты на стабильность, перезагружаться, но «холодный» старт системы уже не работал. Очевидно, инженеры абсолютно не занимались проверкой этого момента на GA-Z97X-UD3H, либо же такое поведение наоборот является следствием их сознательного вмешательства с целью урезания возможностей устройства. Подобный «рекорд» числится и в базе hwbot.org, а значит не является особенностью конкретного экземпляра.

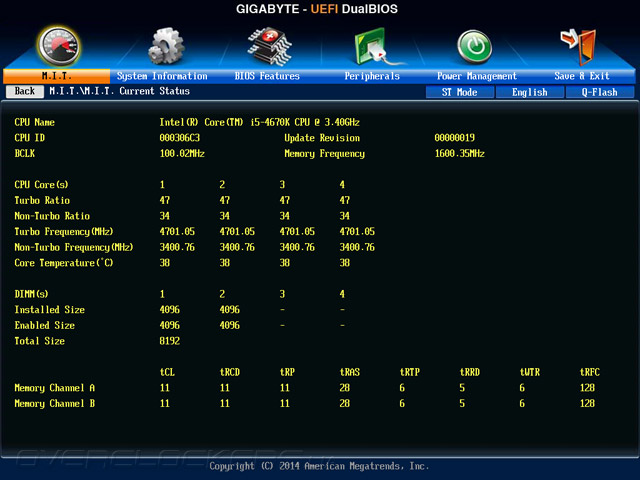

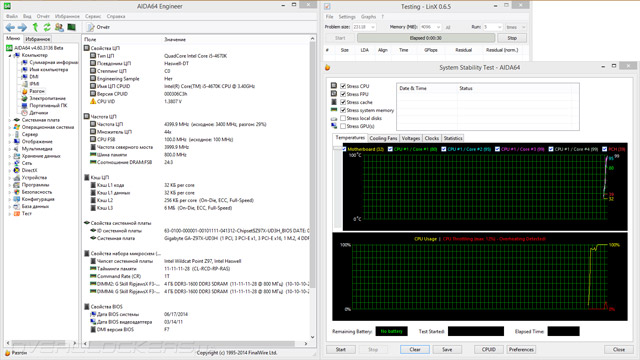

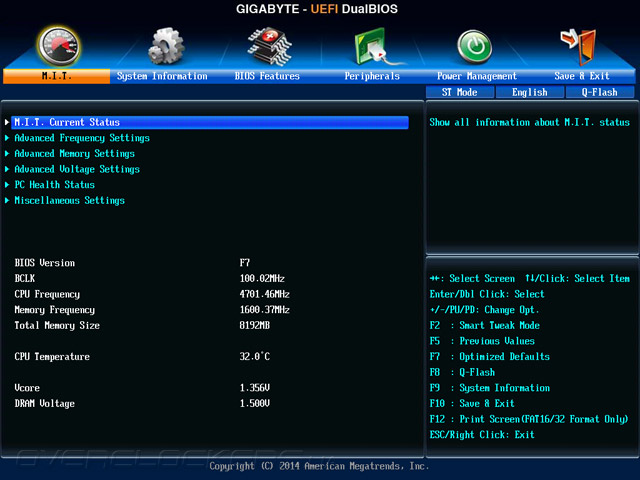

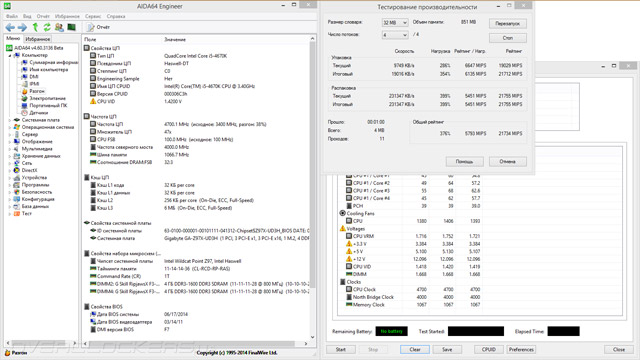

Отрадно, что с разгоном процессора всё же особых проблем не возникло. Он заработал на не единожды проверенной отметке — 4,7 ГГц, напряжение повышалось до 1,35 В. Для блока Uncore частота составляла 4,4 ГГц. Напряжение при этом должно быть 1,3 В, но в последних обзорах удалось подметить особенность материнских плат на базе Intel Z97 отчего-то завышать его уровень относительно установленного. Поэтому я установил в UEFI значение 1,25 В, чего вполне оказалось достаточно для успешного выполнения тестовых сценариев. К сожалению, никакой возможности у GA-Z97X-UD3H для проверки действующего значения нет — ни в среде UEFI, ни где-нибудь ещё.

ШИМ-контроллер ISL95820 в руках инженеров Gigabyte ведёт себя довольно предсказуемо, но оттого поводов для радости не добавляется. Ни один из существующих профилей не способен полноценно справиться со стабилизацией VRIN. Выбирать приходится между низким уровнем и повышением напряжения в моменты пиковой нагрузки, либо наоборот — изначально завышать его, но так, чтобы при серьёзных испытаниях действующее значение позволяло процессору функционировать без ошибок. Я выбрал первый вариант, как это уже однажды делал при тестировании G1.Sniper Z87. Форсировался профиль Turbo, а напряжение устанавливалось на отметке 1,86 В. При использовании LinX средневзвешенным значением оказались необходимые 1,9 В.

Температура в зоне VRM оказалась абсолютно такой же, как и в случае с GA-Z97X-Gaming 7. Те же радиаторы прогрелись до 50 °C, а самая горячая область платы — до 66 °C. Потребление энергии стендом было чуть ниже, видимо, из-за более скромного оснащения материнской платы. Границы составили 83–306 Вт.

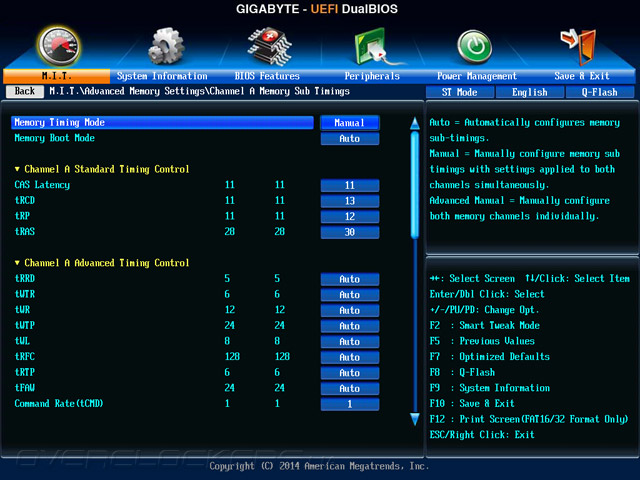

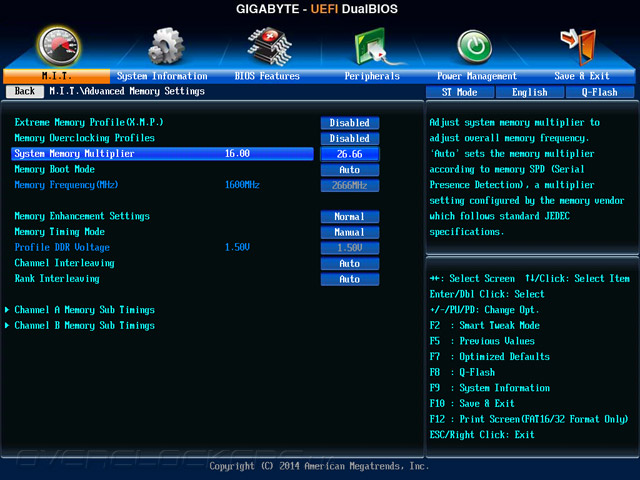

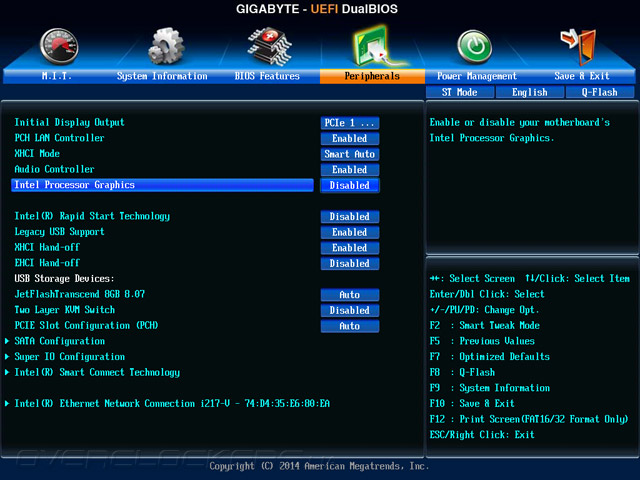

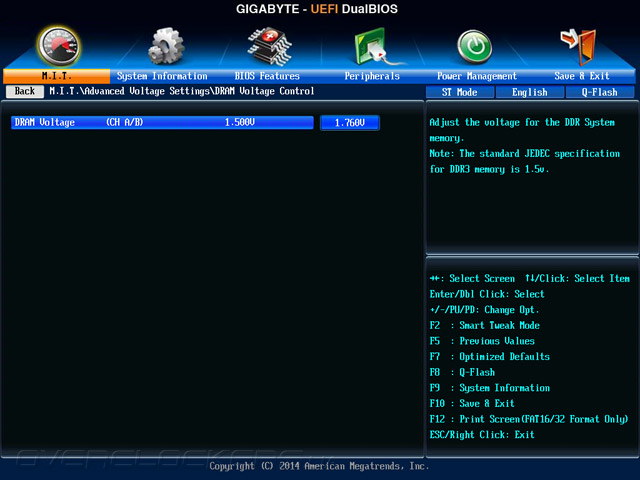

C чем вовсе не возникло проблем, так это с разгоном оперативной памяти. Для успешной работы модулей на частоте 2666 МГц с конфигурацией задержек в виде 11-13-12-30-1T необходимо лишь повысить напряжение до 1,75 В. Главное — не забыть деактивировать встроенный видеоадаптер, являющийся фирменной чертой системных плат Gigabyte.

Вдумчивый подход к разгону компонентов позволяет добиться высоких результатов, а значит конструктивных и функциональных возможности устройства для этого вполне достаточно.

Тестовый стенд

Результаты тестирования

Всем протестированным системным платам на основе Intel Z97 свойственно повышать до 3,8 ГГц частоту процессора вне зависимости от типа активной задачи, GA-Z97X-UD3H исключением тоже не стала.

Аномалий в работе оперативной памяти выявлено не было.
