White ctl что это

GND — что это такое на схеме? (или на материнской плате)

Провод GND на материнской плате/схеме означает земля (масса, минус). Стандартный цвет — черный, белый. Варианты цвета провода питания — красный, синий, зеленый, оранжевый, желтый.

Пример — обозначение черного провода маркировкой GND на разьеме подключения USB к материнской плате:

GND на материнской плате/схеме — важная информация

Стоит учитывать также:

Важный комментарий по поводу обозначений:

Простыми словами. Я подключал в компьютерном корпусе дополнительный вентилятор. Ноль вентилятора, черный провод — подключал к проводу молекс-разьема блока питания, который также имеет черный цвет (важно — это и есть GND). Питание на вентиляторе был желтым — его подключал к желтому проводу питания молекса. На молексе главное нужно понимать:

Еще по поводу молекса. Возможно так задумано, но кажется для подключения нужно использовать провода, которые идут рядышком. Например желтый и черный (12 вольт), красный и черный (5 вольт) — они идут рядом. Два черных провода GND возможно специально предназначены для двух видов подключения.

Под молекс разьемом подразумеваю данный тип коннектора (к нему подключаются жесткие диски например):

Также на плате/коннекторах можете заметить маркировку POWER — означает питание (плюс).

Подключая устройства, например переднюю панель ПК к материнке — будьте очень аккуратны, читайте инструкцию к материнской плате, чтобы не спалить например порты USB. Также смотрите на коннекторы и гнезда — иногда их конструкция исключает неправильное подключение. На заметку — кнопки компьютера, например включение, перезагрузка — неважно как подключить, дело в том, что здесь главное — замыкание. Неважно где плюс/минус, важно — замыкание контактов на секунду, что и делает кнопка, что и приводит к включению/выключению/перезагрузки компа.

Главное — правильно соблюдайте полярность, перед подключением не ленитесь сто раз проверить, чтобы быть уверенными. Ведь короткое замыкание — почти всегда ведет к неисправности..

Надеюсь информация кому-то пригодилась. Удачи и добра!

Источник

Ассортимент марки HiWatch дополнился оборудованием TVI

В феврале 2016, Ассортимент марки HiWatch дополнился оборудованием TVI стандарта 3.0 с возможностью передачи сигнала на 500 метров без потери качества.

Основу линейки составляют 1 и 2х мегапиксельные камеры уличного и офисного исполнения с приемлемой ценной

В качестве примера рассмотрим самые популярные камеры в разных режимах (День-Ночь), уличная HD-TVI видеокамера HiWatch DS-T100 с объективом 3,6 мм на 1мп, по цене 2890 руб.

HiWatch DS-T100 День высота между 2м и 3м этажем

HiWatch DS-T100 ночь высота между 2м и 3м этажем

Отличительной особенностью камер на 1мп (720Р) является возможность работы как в режиме TVI (с записью на TVI регистратор) так и в аналоговом режиме, что позволитзаменять вышедшие из строя аналоговые камеры, без замены регистратора а со временем поменять регистратор на TVi и получить прирост в качестве на 30 процентов. Для этого на камере есть «переключатель» выполненный виде двух проводов управления, замыкая которые камера переводиться в аналоговый режим WD1 (576*960). В данном режиме угол обзора камеры, становиться чуть уже (это лучше учитывать при выборе камеры)

При переключение в аналоговый режим, нужно правильно подбирать режим шумоподавление в регистраторе

Уличная HD-TVI видеокамера HiWatch DS-T200 с объективом 3,6 мм на 2мп, по цене 3890 руб.

HiWatch DS-T200 День высота между 2м и 3м этажем

HiWatch DS-T200 Ночь высота между 2м и 3м этажем

Так же в линейке TVI оборудования марки HiWatch, появилось 5 TVI регистраторов, серии G (DS-H104G, DS-H108G, DS-H116G) и серии Q (DS-H104Q, DS-H108Q). Регистраторы рассчитаны на подключение 4,8 и16 аналоговых камер (в зависимости от модели) и подключения ip камеры. Запись ведется на 1 жесткий диск объемом до 6Тб, но есть возможность подключить NAS хранилище. В регистраторе присутствую такие полезные функции как квотирование жесткого диска, умный поиск по архиву, проверка состояния жесткого диска, возможность использования управляемого нулевого канала, кодирование сигнала современным кодеком H264+ (экономия при записи по движению с данным кодеком доходит до 50%) и облачный сервис EZVIZ.

Но самое приятное конечно это оптимальное сочетание конкурентной цены и высокого качества оборудования, которое обеспечивается за счет многоступенчатой системы тестирования и контроля качества продукции.. Бренд HiWatch бюджетная линейка оборудования, разработанная компанией Hikvision, мировым лидером по производству систем видеонаблюдения.

Источник

Подключение камеры видеонаблюдения: процесс монтажа аналогового оборудования

В последнее время системы видеонаблюдения приобрели большую популярность. Линии видеоконтроля устанавливают повсеместно: в магазинах, офисах, домах, квартирах. Установку целостной системы можно доверить специалистам или выполнить своими руками. Для того чтобы подключить камеру видеонаблюдения самостоятельно, достаточно обладать определенными техническими знаниями. Известно, что для установки видеооборудования предусмотрена специальная схема.

Месторасположение и подключение камеры видеонаблюдения напрямую зависит от специфики помещения, в котором будет проводиться монтаж.

Например, в частном доме предполагается установка камер на улице. Для этого существуют определенные правила, и такое видеооборудование имеет свои особенности. Перед тем как выполнить подключение камер наблюдения, необходимо составить проект системы в целом.

Что необходимо для подсоединения видеокамеры?

Чтобы правильно подключиться к камере видеонаблюдения и получать качественное изображение, потребуются:

Для подсоединения аналоговой камеры чаще всего используют коаксиальный кабель. Его подключают к камерам видеонаблюдения, к регистратору или монитору. Кабель необходимо выбирать более качественный. Качество соединительного кабеля влияет на работу системы при удаленном расположении приборов.

Питание к регистратору или камере можно подвести любым соединительным проводом. При этом все оборудование будет получать электропитание от одного источника. Лучше всего использовать провод, который содержит и кабель питания. Подключение кабеля к видеокамере осуществляется с помощью выводных проводов или разъемов. Для работы устройства необходимо программное обеспечение. Его выбор зависит от типа камеры, которая подключается к системе.

Процесс подключения аналоговых видеокамер

Чтобы подключить камеру наружного наблюдения, необходимо руководствоваться правилами, которые предусмотрены для установки внутреннего оборудования видеонаблюдения. Самыми распространёнными механизмами, которые подключают во многих линиях видеоконтроля, являются аналоговые видеокамеры (могут быть компактными). Аналоговые камеры содержат следующие разъемы:

Разъемы RCA представлены двумя цветами:

В зависимости от модели оборудования цветовая схема может отличаться. В качестве приемника видеоизображения может выступать любой монитор (телевизор).

Подключать камеру к монитору необходимо при помощи соединительного кабеля RCA в паре. Видеовыход от камеры необходимо подключить к видеовыходу телевизора, а аудиовыход подключается соответственно. Можно выбрать правый или левый аудиоканал. Классическая схема расположения проводов представлена таким образом:

Схема подключения видеокамеры выглядит следующим образом.

Видеовыход соединяется с центральной жилой соединительного коаксиального кабеля. Плюс и минус подключаются соответственно. К противоположному концу кабеля прикручивается разъем RCA.

В последнее время в современном оборудовании чаще используются разъемы BNC.

Подсоединение видеокамер к компьютеру

При подсоединении механизма к компьютеру имеется возможность записывать полученную информацию на жесткий или съемный диск. Преимуществом является возможность программирования устройства (например, настроить определенное время ведения съемки). Выделяют три основных способа подключения видеоустройства к компьютеру.

Для начала на компьютер необходимо установить плату видеозахвата. С помощью этого механизма можно кодировать полученную информацию и выполнять ее обработку.

Плата видеозахвата насчитывает до 16 видеовыходов. Такое количество выходов обеспечит подключение целого комплекса видеонаблюдения. В комплекте с платой можно приобрести специализированное программное обеспечение. С его помощью можно осуществлять управление системой и расширить ее функциональный набор.

Подсоединить видеокамеру можно к компьютеру посредством преобразователя USB. Такой вариант является самым бюджетным. При использовании подключения такого типа аналоговый видеосигнал может преобразовываться в цифровой. Для подсоединения видеоустройства к компьютеру используется видеосервер. С помощью этого механизма получаемый сигнал можно оцифровывать, тем самым улучшая качество изображения.

Для комплектации систем видеонаблюдения используют также IP видеокамеры. С их помощью можно вести контроль над происходящими событиями онлайн, посредством мировой паутины. Подключение таких механизмов позволяет просматривать видеоизображение с любого устройства (мобильного телефона на базе Андроид, компьютера, ноутбука и т. п.).

На видео – подключение камеры:

Источник

Обозначения функций видеокамер наблюдения:

◆ Режим WDR

(Wide Dynamic Range) расширенный динамический диапазон использования: данный режим обеспечивает устранение с изображения слишком ярких или темных участков, таким образом выравнивается изображение с возможностью хорошего просмотра как сильно ярких, так и темных мест на изображении.

◆ SONY Решение DOL-HDR схожий по принципу работы с возможностями WDR
Разновидности HDR, но при этом визуально значительно улучшает качество изображения.

◆ DOL-HDR функцией много экранного высокоскоростного динамического диапазона Sony (HDR) и Digital Overlap HDR (DOL-HDR), что еще больше повышает качество изображения.

◆ OmniVision (zHDR)
Применили в сенсоре OV08A10 предоставляет множество продвинутых возможностей визуализации, включая зигзагообразный широкий динамический диапазон (zHDR) и авто фокусировку с определением фазы (PDAF), которые расширяют возможности динамического диапазона датчика и обеспечивают быструю авто фокусировку, соответственно. Датчик поддерживает конфигурации с множественным разрешением и частотой кадров, включая 8-мегапиксельные изображения с полным разрешением и видео со скоростью 30 кадров в секунду (с частотой кадров) с zHDR, и видео с разрешением 1080p и частотой 60 кадров в секунду

◆ Обозначения для STARVIS™ Back illuminated

1. NEW Технология STARVIS™ Black Illuminated Sony. При обычной структуре с фронтальным освещением металлическая проводка и транзисторы на поверхности кремниевой подложки, которые образуют светочувствительную область (фотодиод) датчика, препятствуют сбору фотонов, выполняемому встроенной линзой, и это также было важная проблема в миниатюризации пикселей и расширение оптического угла отклика.
Структура с задней подсветкой сводит к минимуму ухудшение чувствительности к отклику оптического угла, а также увеличивает количество света, который проникает в каждый пиксель из-за отсутствия препятствий. Таких, как металлическая проводка и транзисторы, которые были перемещены в обратную сторону кремниевой подложки.

◆ NIR IR LEDs эффективная система ночного видения в ИК- диапазоне. Технология NIR улучшения ночного видения применяется в сенсорах изображения следующего поколения и обеспечивает значительное улучшение видения в IR диапазоне 800-850nM

Для получения изображений даже в темных областях и обеспечения душевного спокойствия необходима эффективная съемка света в ближнем инфракрасном диапазоне. Сенсоры Sony имеют оптимальную структуру, позволяющую улавливать ближний инфракрасный свет и обеспечивать четкое изображение даже в полной темноте.

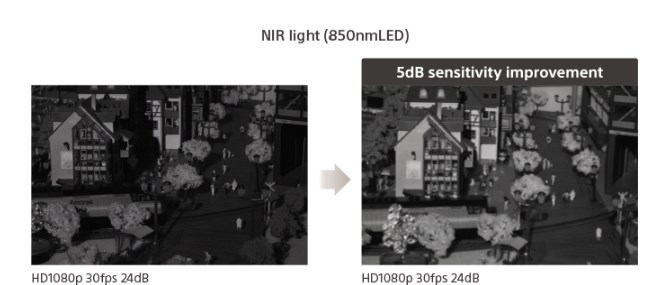

◆Пример применения NIR технологии в сенсорах изображения Sony нового поколения светочувствительных камеры наблюдения следующего поколения ссылка

◆ D-EFFCT— работа с изображением эффекты

◆ HBLS- консервация встречной засветки от очень ярких источников света которые закрывают часть изображения или слепят камеру к примеру встречный свет фар автомобиля.

◆ OSD меню управления настройками камеры
Современные профессиональные камеры обязательно имеют внутренние меню управления функциями описанными в этой статье.
Вход в меню происходит через коаксиальный видео кабель UTC интерфейс которым снабжены все новые проф видеокамеры аналогового HD сегмента или с помощью клавиши на кабеле камеры.
UTC управление поддерживает удаленное управление настроек камеры, в том числе через сеть интернет соединения.

◆ 2D/3D-DNR- фильтр подавления видео шумов на изображении, который свойственен при работе видеокамеры в ночное время суток. В условиях сложной освещенности. D/3D-DNR фильтры эффективно подавляют шум в видеокамере который виден на мониторе в виде хаотично мерцающих точках, что мешает визуализации изображения. В хороших видеокамерах есть точная ручная подстройка подавления шума в видеосигнале камеры.

◆ SMART IR умная подстройка для работы в ИК спектре в ночное время суток.

◆ AGC
Автоматическая регулировка Настройка коэффициента усиления (AGC)

Автоматический режим желательно применять в помещении. EXT автоматический режим переключения День /Ночь может иметь дополнительную ручную настройку задержи включения камеры с перехода работы из цветного в черно-белый ночной режим и на оборот настраивается отдельно режим BW принудительный постоянный черно-белый режим работы COLOR принудительный постоянный цветной режим работы.

◆ PRIVACE настройка приватных зон для уменьшения просмотра посторонними изображения с видеокамеры(PRIVACE)- может скрыть как отдельный участок, так и все изображение при этом на записи архива это не отразиться. Профессиональные камеры могут иметь до 4 зон с разным цветом маркера.

Внимание! Эксклюзивное предложение Caico

Рекомендуемый продукт

◆Новое поколение Multiplex гибридный видео рекордер следующего поколения 4k Ultra HD ; превосходящие классом видео рекордеры CAICO / CMS / Центр загрузок ссылка

Новый 5Мп XVR CAICO Гибрид AHD CVI TVI CVBS @ 5Mpix 2560X1920 HDMI 2k

◆ Новые возможности удобно практично — класс HI-TECH

Лучший видеорегистратор которым вам приходилось когда — либо пользоваться, прямой удаленный вход в программное обеспечение — оптимальный эффект полного присутствия — буквально на кончиках ваших пальцев как далеко вы бы не находились

◆Как работает программа быстрого соединения?

Источник

Настройка аналоговых видеокамер. OSD-меню.

Функциональные возможности аналоговых камер

Обычно данные функции применяются автоматически, но если в камере присутствует меню настройки дополнительных функций (OSD-меню), их можно и нужно настраивать вручную. Рассмотрим подробнее, для чего нужно OSD-меню в аналоговой камере, и главные настройки, которые мы можем в нем изменять.
Изображение, полученное от установленной системы видеонаблюдения, не всегда радует специалистов-инсталляторов и её пользователей. Сразу же обвинять в низком качестве картинки продавцов или поставщиков не стоит. Всё-таки сложное профессиональное оборудование требует отладки при установке и учёта самых разнообразных нюансов.
Большинство проблем, связанных с передачей изображения, возникает из-за неправильной настройки камер наблюдения. Например, уличное всепогодное оборудование рассчитано на съёмку и при дневном свете, и в сумерках. Такие устройства обладают широким функционалом. Поэтому непрофессиональная настройка может привести к низкому качеству изображения в светлое или в тёмное время суток.

Настройка камеры. OSD-меню.

Чтобы устранить засветку объектива, необходимо поработать со следующими параметрами: SHUTTER. Этот параметр настройки скорости затвора имеет автоматический, а также ручной режим. Последний станет полезным при съёмке быстрых и медленных процессов в условиях слабой освещённости. Скорость срабатывания электронного затвора в 1/120, 1/60, 1/50 и т. д. означает доли секунды, за которые происходит открытие затвора и накопление света. Для ярко освещённого помещения рекомендуется устанавливать значения, не превышающие 1/50. Пример результатов, полученных при съёмке с разным временем срабатывания затвора, представлен на фотографиях.

В списке режимов срабатывания затворов можно обнаружить пункт FLK. Так обозначается скорость, равная 1/60 или 1/120. Этот режим позволяет предотвратить мерцание изображения, которое может появиться в условиях искусственного освещения и частоте сети, некратной 50 Гц. Для России это неактуально, так как у нас частота сети равна 50 Гц.

Регулировка усиления (AGC) отвечает за автоматическую корректировку уровня сигнала в зависимости от параметров внешнего освещения. При её правильной настройке можно добиться частичной и даже полной компенсации засветки. Обычно АРУ регулируется либо ступенчато (LOW/MIDDLE/HIGH/OFF) либо относительно плавно:

Установка низкого значения WDR приводит к тому, что при попадании в кадр тёмных и светлых зон одновременно камера жертвует контрастностью, пытаясь охватить максимальную градацию яркости. Задание режима HIGH определяет предельную ширину динамического диапазона, что приводит к заметному улучшению качества и усреднению яркости изображения.
Некоторые камеры с D-WDR могут работать в двух режимах — INDOOR (внутри помещения) и OUTDOOR (для улицы). Внутри зданий для таких устройств рекомендуется устанавливать режим INDOOR.

Наглядную работу HLC можно оценить на рисунках ниже:

При включении HLC камера автоматически маскирует источник яркого света. При этом улучшается отображение объектов, находящихся близко к источнику света.

В условиях искусственного освещения чаще всего возникает необходимость регулировки баланса белого. Настройку WHITE BALANCE можно осуществлять в режиме автоматического управления или отслеживания, а также с помощью ручной подстройки, что позволяет добиться высокого качества передачи в сложных условиях освещённости с индивидуальными параметрами. Изменение баланса белого поможет привести цветовую гамму картинки с камеры в соответствие реальным оттенкам.

В камерах обычно есть несколько различных режимов:

ATW – настройка баланса белого в автоматическом режиме в пределах цветовой температуры от 1800°K до 10500°K.

AWC – слежение за балансом белого в автоматическом режиме. При его использовании видеоустройство станет автоматически управлять балансом, исходя из внешнего окружения. MANUAL – режим ручного управления. В случае неправильной передачи цветов при использовании автоматических режимов можно с помощью имеющихся ползунков задать вручную на экране уровень синего (BLUE) и красного (RED) оттенков.

AWC→SET (адаптационные настройки баланса). Чтобы получить оптимальные настройки, необходимо установить перед камерой белый лист и нажать ENTER. При изменении каких-либо параметров освещённости процедуру придётся повторить.

INDOOR (внутри помещения) – данный режим следует использовать, если камера расположена внутри помещения. Он поможет задать баланс белого цвета для цветовой температуры, находящейся в диапазоне от 4500°K до 8500°K.

В итоге при грамотной настройке устройства при работе внутри помещения картинка будет такой:

OUTDOOR (вне помещения) – эта установка поможет в автоматическом режиме настроить баланс белого для температуры цвета от 1800°K до 10500°K. Именно в этот температурный диапазон в течение суток попадает солнечный свет. Установка режима OUTDOOR обычно даёт правильную цветопередачу при размещении камеры на улице.

Зная назначение параметров OSD-меню и их влияние на изображение, можно понять, какие именно функции требуют изменения для получения качественного изображения в различных условиях съемки.

Примечание. Для того чтобы попасть в OSD-меню, на камере присутствуют рычаги управления (кроме скоростных поворотных камер). Рычаги управления OSD-меню могут располагаться на корпусе камеры или на проводах коммутации.

В большинстве камер установлен механический ИК-фильтр. Механический ИК-фильтр ICR (Infrared Cut filter mechanically Removable) — механически сдвигаемый ИК-фильтр, расположенный перед матрицей видеокамеры. Часть света, видимая человеческим глазом, лежит в диапазоне длин волн примерно от 380 до 780 нанометров (нм), в то время как инфракрасное излучение лежит в диапазоне от верхней границы видимого света (780 нм) до 2000 мкм. Инфракрасный свет невидим для человеческого глаза, но видеокамера «видит» как диапазон видимого спектра, так и ближний ИК-диапазон от 700 до 1000 нм.

Таким образом, в дневное время инфракрасное излучение влияет на качество изображения камеры, что приводит к искажению цвета и контраста (например, объект черного цвета камера без ICR будет отображать в фиолетовом цвете), а также к размытию картинки, поскольку излучение в широком диапазоне длин волн преломляется объективом видеокамеры неодинаково.

Вместе с механическим ИК-фильтром в видеокамере присутствует диафрагма. Диафрагма видеокамер – это специальный механический компонент, который регулирует, какое количество света попадает на матрицу видеокамеры. В зависимости от уровня освещения для передачи видеосигнала хорошего качества требуется одинаково приемлемое количество света. Механизм автодиафрагмы видеокамер имеет вид лепестков, которые автоматически соединяются или расходятся, регулируя тем самым световой поток.

Например, если наблюдаемый объект освещается слишком интенсивно, лепестки диафрагмы сходятся, чтобы на матрицу попадало только требуемое ей количество света. Если матрица получит количество света больше, чем требуется для оптимального качества видеосъемки, то на видеоизображении могут возникнуть артефакты в виде засветки.

Если освещения недостаточно, автодифрагма раскрывает лепестки, давая возможность матрице захватить как можно больше света и делая видеоизображение более детализированным. Механизм автодиафрагмы имеет несколько типов. Если это уличная видеокамера, выполненная в едином блоке без возможности быстрой замены объектива, то тогда механизм, отвечающий за соединение или расхождение лепестков автодиафрагмы, находится непосредственно на плате видеокамеры и регулируется её процессором.

Если видеокамера предусматривает быструю замену объектива, а это в основном видеокамеры в стандартом исполнении (или боксовые), то механизм автодиафрагмы располагается непосредственно на объективе, который оборудован специальным кабелем, с помощью которого он подключается к видеокамере и получает необходимое количество энергии для регулировки диафрагмы.

Тип автодиафрагмы, механизм которой находится на плате видеокамеры и управляется видеосигналом, имеет аббревиатуру VD (Video Drive). Та автодиафрагма, которая располагается на объективе и управляется с помощью источника тока, называется Direct Drive и имеет сокращение DD или DC.

На практике и то, и другое решение вполне удобно и применяется, исходя из типа используемых видеокамер в системе видеонаблюдения. Но наибольшее распространение автодиафрагма получила в уличных видеокамерах, так как в течение суток освещенность объекта вне помещений изменяется от самых минимальных до самых максимальных значений.

Хотим акцентировать ваше внимание, что далеко не все производители оснащают свои видеокамеры данными технологиями и механизмами. Однако видеокамеры, которые оснащены механическим ИК-фильтром и автодиафрагмой, гарантируют самое высокое качество видеосъемки в любых условиях освещения, а следовательно, обеспечивают повышенный уровень безопасности объекта любой сложности.
