Анемостат что это такое

Что такое анемостат?

В современной квартире важную роль играет вентиляция. Она обеспечивает удаление из помещения всех нежелательных запахов, правильную циркуляцию воздуха, его своевременную смену. В то же время циркуляция не должна создавать излишнего «выветривания» квартиры. Поэтому большое значение имеет возможность ее регулировки в зависимости от требуемых показателей воздухообмена. Это создает необходимость в различных настраиваемых элементах вентиляции, одной из разновидностей которых является анемостат.

Что представляет собой анемостат?

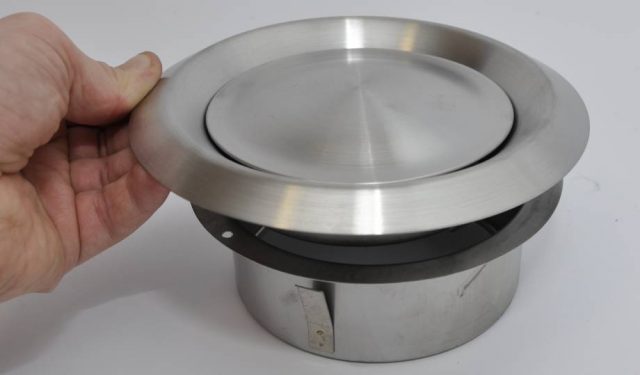

Принцип работы анемостата прост. Этот элемент вентиляции представляет собой тарелку, чаще всего круглой формы, прикрепленную к корпусу при помощи винта. Такое соединение позволяет, вращая тарелку, изменять количество проходящего через конструкцию воздуха. Анемостат, подобно вентиляционным решеткам и диффузорам, позволяет равномерно распределять поступающий воздух по помещению, но отличается от них возможностью регулировки воздушного потока.

Виды анемостатов

По назначению устройства делятся на три группы:

Анемостаты бывают круглой или прямоугольной формы. Изготовляют их из пластика, оцинкованной стали или алюминия. Выбор материала, из которого изготовлен элемент, следует осуществлять с учетом микроклимата помещения, где он будет работать:

Регулирование воздушного потока может осуществляться механическим или автоматическим способом. В первом случае изменять положение тарелки придется вручную. Автоматическое управление намного удобнее, но потребует подводки электричества и установки выключателя.

Характеристики прибора

Основными характеристиками устройства являются:

Эти две характеристики в совокупности определяют минимальную и максимальную площадь щелевого отверстия, через которое проходит воздух. На упаковке прибора обычно помещают диапазон его пропускной способности – объем воздуха, проходящего через анемостат за единицу времени.

Установка анемостатов

Монтаж прибора осуществляют еще на этапе строительства. Существует несколько основных способов крепления этого элемента вентиляции:

Монтаж анемостата надо осуществить таким образом, чтобы по возможности исключить прокладку дополнительных вентиляционных каналов. Это может привести к необходимости проведения серьезных ремонтных работ в помещении. Кроме того, анемостат должен гармонично вписаться в общий интерьер комнаты. Так что без точной планировки не обойтись.

Малейшие погрешности при установке прибора, такие как наклон или неустойчивость конструкции, могут привести в его неэффективной работе. Поэтому целесообразно доверить установку профессионалам.

Различия между анемостатом и диффузором

Часто при планировании работ по модернизации вентиляционной системы обыватели путают эти два элемента. По внешнему виду они действительно, на первый взгляд, похожи. На самом деле разница между ними довольно существенная: диффузор, в отличие от анемостата, не имеет функции регулировки потока воздуха, проходящего сквозь него. Возможна только установка дополнительных решеток на некоторые модели. Диффузор обладает большей пропускной способностью и значительным углом рассеивания воздушных струй.

Источник

Особенности анемостатов для вентиляции

Отправим материал на почту

На днях один мой знакомый поинтересовался у меня, как можно регулировать циркуляцию воздушных потоков в квартире. Между тем этот вопрос решается довольно просто. Уже давно существует довольно несложное устройство, как анемостат для вентиляции. А поскольку об этом приборе, как оказалось, мало кто знает, я хочу рассказать о нем подробнее.

Особенности и назначение анемостатов

Как правило, в каждом доме на вытяжном отверстии вентиляционной системы стоит решетка. Иногда владельцы квартир устанавливают декоративный вариант в виде обычной сетки, чтобы убрать из вида дыру в стене. Более продвинутые хозяева монтируют в отверстие диффузор.

Эта конструкция также выполняет декоративный функции, но имеет более сложную решетку, которая эффективно помогает продвижению воздушных масс. Правда, из-за фиксированного угла защитных планок, устройство не может изменять свою пропускную способность. И если владельцу захочется поменять направленность воздушного потока, то ему придется приобрести другую модель.

Давайте разберемся, что это такое вентиляционные анемостаты, и как они могут улучшить циркуляцию воздуха в доме. Прежде всего нужно сказать, что по внешнему виду устройство напоминает обычную решетку, но, в отличие от диффузора, она бывает только круглой формы. А последние чаще выпускаются в виде квадрата.

Но основные особенности анемостата заключаются в конструкции устройства. Оно представляет собой небольшой отрезок трубы, диаметр которой не превышает стандартное вентиляционное отверстие на стене. На внешней стороне присутствует монтажный фланец в виде плоской окружности. В нем есть отверстия для саморезов, которыми устройство фиксируется на поверхности стены или потолка.

Внутри труба имеет распорку, через которую по резьбе ходит регулирующий винт. На его конце расположен круглый щит. Его обычно называют тарелкой. Он может двигаться по трубе, благодаря винту. Если закручивать щит по часовой стрелке, углубляя тарелку в корпус, то отверстие уменьшается, перекрывая ход воздуху.

Когда щит выдвигается на максимально возможное расстояние, приток-отток воздуха в помещении увеличивается. И, по сути, анемостат – это простой прибор, который распределяет воздушный поток с плавной регулировкой. Дополнительно он также выполняет и декоративные функции.

Устройство с успехом используется в следующих системах:

Анемостат в приточной вентиляции играет очень важную роль. Щит заставляет сплошной воздушный поток обтекать себя. Поэтому последний не имеет возможности создать в помещении сильных сквозняков. Потому что он растекается по поверхности стены или потолка во все стороны. И тем самым более равномерно распределяется по комнате.

Отличия анемостатов

Устройства чаще всего изготавливают из пластика. Этот дешевый материал достаточно прочен и не боится влаги. Благодаря последнему свойству такой анемостат рекомендуется для кухонь, санузлов и душевых. Также он хорошо подходит для установки в общественных бассейнах.

Более привлекательные модели делают либо из металла, либо дерева. В первом случае изделия отлично справляются со своими функциями в помещениях с подогревом воздуха. Деревянные модели, как правило, заказывают в столярных мастерских. Это делают, когда нужно визуально скрыть устройство, чтобы оно никак не выделялось в интерьере с деревянным оформлением.

Форма тарелки делит приборы на 3 типа:

В остальном же все конструкции имеют одинаковое устройство. Но могут различаться диаметром трубы, площадью щелевого отверстия, количеством щитов и ходом тарелки. Щит способен углубляться на расстояние до 23 мм. А в некоторых моделях дополнительно устанавливают и второй.

Для небольших комнат изделия выпускаются с диаметром трубы в 80 и 100 мм. Большие помещения требуют установки конструкций с диаметром в 125, 150 и даже 200 мм. В таких моделях площадь щелевого отверстия колеблется от 0,6 до 0,9 мм². Поэтому пропускная способность напрямую зависит от всех этих параметров.

Самые популярные модели

Чаще всего на рынке можно встретить модели от трех известных производителей. Популярны изделия от отечественной Эры. Среди импортных доминируют модели от брендов Systemair и Vents. Последние больше всего распространены на территории нашей страны.

Все их изделия маркируются следующим образом:

Особое внимание рекомендую обратить на модель АКВ-100-1-12. Она способна работать в автоматическом режиме. И активируется выключателем, который можно расположить на стене.

Видео объяснит, что это такое – анемостат для вентиляции:

Монтаж устройства

Для более эффективной работы вентиляционной системы, анемостат чаще всего устанавливают на потолке в районе середины комнаты. Поэтому заниматься его монтажом лучше в период ремонтных работ. Чтобы скрыть неприглядную проводку за гипсокартонными конструкциями.

Основные этапы монтажа:

При использовании автоматической модели необходимо проложить электрический кабель и установить выключатель. На завершающем этапе проводят регулировку прибора. Вращая защитный щит в нужную сторону, подбирают необходимую пропускную способность.

Видео продемонстрирует, как правильно монтируется регулируемый приточно-вытяжной анемостат:

Что в итоге…

Надеюсь я доступно объяснил, что такое анемостат. Поэтому настоятельно рекомендую заменить им обычные диффузорные решетки. Благодаря этому можно избежать сквозняков в помещении, а также регулировать приток-отток воздушных масс. К тому же последние будут более равномерно распределяться по комнате.

Напишите в комментариях, как думаете – так ли это важно регулировать выходящий поток воздуха? Ведь чем больше отработанных масс покинет комнату, тем быстрее их заменят свежие?

Источник

Выбор анемостата для вентиляции

Качественная вентиляция, обеспеченная циркуляцией воздуха с возможностью регулирования интенсивности и направленности воздушных потоков, позволяет обеспечить для человека, длительно находящегося в помещении, комфортные условия. С этой работой успешно справляется анемостат для вентиляции— устройство, очень напоминающее обычную вентиляционную решетку, однако существенно отличающееся от нее как конструкцией, так и сложностью выполняемых задач.

Анемостат для вентиляции что это такое

По сути своей, анемостат — это аналог вентиляционной регулируемой решетки, выполненный другим способом.

Конструктивно он представляет собой короткий обрезок трубы, который вставляется в отверстие вентиляционного канала, выходящее в помещение. С одной стороны (которая будет «смотреть» в комнату) на трубе имеется плоский круг (монтажный фланец).

Его задача: крепеж анемостата к поверхности (крепление выполняется на саморезы). Внутрь трубы вставляется распорка, на которой держится регулировочный винт.

На конце винта располагается тарелка: круглый щит, который может двигаться перпендикулярно относительно поверхности, в которую встроен анемостат. Тарелка подвижна (так как установлена на винте), и может двигаться вперед-назад по трубе.

Когда щит выдвигается (т. е. когда человек вращает тарелку против часовой стрелки) — увеличивается щелевое отверстие между ним и стенками трубы, и увеличивается приток (или отток) воздуха. Когда щит задвигается (тарелка закручивается по часовой стрелке) — отверстие уменьшается, и проходимость воздуха через анемостат — тоже.

Основная разница между анемостатом и диффузором — возможность регулировать количество проходящего воздуха (в диффузорах этого делать нельзя). Также диффузоры могут быть как круглыми, так и квадратными, тогда как анемостаты — имеют только круглый корпус.

В помещении изделие практически не бросается в глаза, поскольку располагается в верхних частях комнаты. Чаще всего это потолок, реже — верхняя часть стены. На поверхности (после завершения монтажа и отделочных работ) оно выглядит как небольшой пластиковый или металлический) круг.

Расцветка изделия может быть любой. Чаще всего в магазинах предлагаются белые (или металлического цвета) анемостаты. При желании — на изделие можно нанести краску любого цвета, чтобы оно подходило под расцветку интерьера.

Назначение изделия

Анемостат может применяться в помещениях любого назначения — как в жилых, так и в производственных, общественных, или санитарно-бытовых.

Первый пункт актуален в приточных системах: форма «тарелки» способствует тому, что воздух направляется не в одном направлении, сплошным потоком. Обтекая щит (тарелку), он растекается вдоль поверхности. Это обеспечивает более равномерное смешение воздуха и не создает в помещении сильных воздушных потоков.

Конструкция и характеристики

С точки зрения конструкции — это небольшой отрезок трубы, помещаемый в отверстие системы вентиляции. Выходная его часть (направленная в комнату) прикрыта монтажным фланцем.

Внутри трубы находится распорка, фиксирующая специальный регулировочный винт, на конце которого размещается тарелкообразный щит. Он двигается строго перпендикулярно к поверхности, где установлен прибор.

Если щит задвинуть, то через анемостат металлический будет проходить меньше кислорода. Для современных систем вентиляции разработаны конструкции с 2-я тарелками, вот только серьезного выигрыша в плане распределения воздушных масс они не дают.

Основные характеристики приточно-выдвижных диффузоров:

За металлический прибор придется выложить от 300 до 700 рублей. Аналогичная модель, но из пластика, обойдется в 200-300 рублей.

Диффузор и анемостат разница

Диффузор — элемент вентиляционной системы имеет несколько разновидностей, отличающихся формой, расположением и некоторыми возможностями. Все они объединены общим назначением: равномерное распределение воздуха внутри вентиляции, поступление его в помещение или вывод на улицу.

Диффузоры могут быть вытяжными или приточными. Иными словами, диффузор — это воздухораспределитель.

Наибольшей популярностью пользуется линейный диффузор — также его называют щелевым. Конструкция устанавливается преимущественно на потолок. Имеет вытянутую форму узкого прямоугольника, профиль оснащен горизонтальными ребрами. Они очень удобно вписываются в интерьер и позволяют использовать одно устройство на всей длине потолка.

В отличие от анемостата, корпус решетки диффузора круглой, прямоугольной или квадратной формы. Высокой пропускной способностью отличаются линейные продолговатые модели.

В свою очередь анемостат представляет собой полый цилиндр, на одном конце которого имеется монтажный фланец (круг), с помощью которого конструкция крепится саморезами к поверхности.

Сама конструкция вставляется в вентиляционную трубу. Внутри имеется распорка с винтом, на конце которого расположена тарелка: это и есть важнейшее отличие данного изделия. Тарелка нужна для регулирования интенсивности воздушного потока.

Анемостат вытяжной имеет выпуклую в сторону комнаты тарелку, приточный — наоборот, вогнутую. Для смешанного типа характерно наличие плоской тарелки. Суть регуляции заключается в прокручивании винта и движении тарелки. Выдвигая её вперед, можно увеличить приток воздуха, задвигая тарелку назад, интенсивность вентиляции уменьшаем.

Именно в этом заключается существенное различие приборов — анемостат позволяет регулировать количество вентилируемого воздуха, диффузор же такой функцией не обладает.

Выбор конкретного типа изделия — простой вентиляционной решетки, диффузора или анемостата — абсолютно индивидуальный вопрос, все они имеют свои недостатки и преимущества, обусловленные разной конструкцией каждого изделия.

Виды анемостатов

Конструктивно изделия могут делиться на 3 типа.

Единственное отличие между ними — это устройство тарелки:

Помимо отличия в устройстве тарелки — и приточные, и вытяжные, и приточно-вытяжные анемостаты устроены одинаково. Приточные используются для того, чтобы пропускать свежий воздух в помещение. Обычно в таких моделях тарелка имеет вогнутую форму.

Анемостат комбинированного типа можно использовать как для притока воздуха, так и в роли отверстия вытяжки. Обычно комбинированное устройство состоит из нескольких тарелок, при помощи которых осуществляется регулировка работы вентиляционного отверстия.

Для того чтобы воздухораспределитель выполнял роль вытяжки, тарелки устанавливаются таким образом, чтобы образовался щелевой зазор. Для притока воздуха в помещение одну из щелей анемостата перекрывают тарелкой.

Чем отличаются анемостаты

Главное, чем отличаются устройства разного назначения – характером распределения воздушных масс.

Анемостат, предназначенный для вытяжной вентиляции, способен забирать значительный поток воздуха, который проходит через него, почти не встречая сопротивления. При этом форма центральной части такова, что всасывается поток воздуха в форме вертикального цилиндра (в случае установки на потолке). Это гарантирует быстрый отвод воздуха из центра помещения.

Анемостат универсальный имеет две тарелки рассекателя. Одна работает, когда применяется вытяжная вентиляция, вторая – при нагнетании воздуха в помещение. Выбор соответствующего режима осуществляется вручную с помощью перекрытия ненужного в данный момент зазора.

Количество воздуха, которое анемостат пропускает через себя при работе вентиляции, также регулируется очень просто. Центральная тарелка – рассекатель может менять положение, уменьшать или увеличивать технологический зазор.

Обзор популярных брендов

На рынке вентсистем анемостаты представлены различными производителями. Лидером среди продаж является продукция Vents. Достойную конкуренцию им составляют распределители воздуха Dospel, Blauberg, Lessar и Systemair. Рассмотрим предлагаемые модификации популярных изготовителей более подробно.

Vents

Комбинированные анемостаты А*ВР и А*ВРФ изготовляются из полистирола или АБС-пластика. Обе модели подходят для настенного или потолочного монтажа.

Отличие – анемостаты А*ВРФ укомплектованы фланцем и ограничительным кольцом, позволяющими быстро и легко зафиксировать воздухораспределитель в вентаканале.

Модели А200ВР, А200ВРФ и А200/150ВРФ оборудованы двумя регулирующими элементами – это обеспечивает более качественное перераспределение воздушных масс.

Приточные анемостаты А*ПР и А*ПРФ выпускаются в двух диаметрах: 150 мм, 200 мм.

Соответствующие характеристики воздухораспределителей:

Стоимость пластиковых воздухораспределителей Vents без фланца составляет 4-9 у.е зависимо от габаритов и наличия фланца.

Металлические модели комбинированных анемостатов (АМ*ВРФ и АМ*ВРФ Н) представлены четырьмя типовыми размерами: 100, 125, 150 и 200 мм.

Цена на стальные изделия с полимерным слоем – 9-12 у.е, на анемостаты из нержавейки – 25-100 у.е.

Dospel

Компания Dospel (Польша) специализируется на изготовлении вентиляционного оборудования и аксессуаров.

«Плафоны» серии AN выпускаются диаметром 100, 125 и 150 мм. Максимальное открытие створки достигает – 16, 13 и 21 мм.

Приточные и вытяжные распределители Dospen изготовлены из нержавеющей стали и покрыты порошковой краской. Обе серии (ANM*EV и ANM*SV) выпускаются в пяти размерах: минимальный – 100 мм, максимальный – 250 мм.

Ориентировочная стоимость пластиковых моделей – 4 у.е., металлических – 6-19 у.е.

Blauberg

Немецкая корпорация Blauberg Ventilatoren предлагает следующие типы приточно-вытяжных воздухораспределителей:

Высокие прочностные характеристики обеих моделей обуславливают их широкую сферу применения: жилые, подсобные, офисные, торговые помещения, детские сады и медучреждения.

Lessar

Фирма Lessar имеет производственные мощности в Китае и разных странах Европы. Продукция компании пользуется спросом благодаря достойному качеству и доступным ценам. Анемостаты выпускаются в ограниченном ассортименте – металлические устройства вытяжного и приточного типа.

Анемостаты Lessar по сравнению с аналогичными металлическими моделями других производителей стоят на порядок дешевле.

Systemair

Шведский бренд Systemair реализует стандартизованную линейку вентоборудования: вентиляторы, воздухообрабатывающие агрегаты и воздухораспределители.

Виды анемостатов Systemair:

Модели Balance-E, Balance-S и EFF устанавливаются посредством крепежного кольца или напрямую в воздуховод. TFF фиксируется в вентканале распорными пружинами или в монтажную раму.

Особенности выбора анемостата

Перед приобретением и монтажом анемостата необходимо соблюсти несколько рекомендаций:

Установка анемостатов

Монтаж анемостата может выполняться в гипсокартонную конструкцию потолка (иногда монтируют и в стену). Удобнее всего это делать с помощью гибкого воздуховода, который подводится к основной вентиляционной трубе, которая скрывается гипсокартоном. Для гибких воздуховодом берут воздухораспределитель с фланцами (это серии А…ВРф либо АМ….ВРф).

Установка анемостатов должна проводиться на этапе строительства либо капитального ремонта, поскольку гипсокартонная конструкция должна быть разобрана — чтобы можно было проложить воздуховод к отверстию.

Этапы монтажа следующие:

После этого можно заниматься дальнейшим ремонтом и отделкой в помещении, место для монтажа анемостата подготовлено, и гипсокартонную конструкцию можно доделывать.

Но нужно еще учитывать, что внутрь вентиляционного канала может попасть строительный мусор и строительная пыль, поэтому нужно подумать, чем закрыть получившееся отверстие (куда мы планировали монтировать анемостат).

Ниже фото примера монтажа анемостатов.

Заключение

Анемостат – простой и одновременно очень функциональный прибор. Применяемый как на вытяжной, так и на нагнетательной, а также на гибридных системах вентиляции, он позволяет просто и понятно регулировать поток воздуха, обеспечивая нужную температуру в комнатах и даже в отдельных частях помещения.

Благодаря способности захватывать и удалять почти вертикальный столб воздуха, незаменимы в качестве комплектации вытяжных устройств в зонах курения, задымления, резких запахов.

Источник

Анемостат – что это и зачем?

Как можно регулировать циркуляцию воздушных потоков в квартире. Между тем этот вопрос решается довольно просто. Уже давно существует довольно несложное устройство, как анемостат для вентиляции. А поскольку об этом приборе, как оказалось, мало кто знает, я хочу рассказать о нем подробнее.

Особенности и назначение анемостатов

Как правило, в каждом доме на вытяжном отверстии вентиляционной системы стоит решетка. Иногда владельцы квартир устанавливают декоративный вариант в виде обычной сетки, чтобы убрать из вида дыру в стене. Более продвинутые хозяева монтируют в отверстие диффузор.

Эта конструкция также выполняет декоративный функции, но имеет более сложную решетку, которая эффективно помогает продвижению воздушных масс. Правда, из-за фиксированного угла защитных планок, устройство не может изменять свою пропускную способность. И если владельцу захочется поменять направленность воздушного потока, то ему придется приобрести другую модель.

Давайте разберемся, что это такое вентиляционные анемостаты, и как они могут улучшить циркуляцию воздуха в доме. Прежде всего нужно сказать, что по внешнему виду устройство напоминает обычную решетку, но, в отличие от диффузора, она бывает только круглой формы. А последние чаще выпускаются в виде квадрата.

Внутри труба имеет распорку, через которую по резьбе ходит регулирующий винт. На его конце расположен круглый щит. Его обычно называют тарелкой. Он может двигаться по трубе, благодаря винту. Если закручивать щит по часовой стрелке, углубляя тарелку в корпус, то отверстие уменьшается, перекрывая ход воздуху.

Когда щит выдвигается на максимально возможное расстояние, приток-отток воздуха в помещении увеличивается. И, по сути, анемостат – это простой прибор, который распределяет воздушный поток с плавной регулировкой. Дополнительно он также выполняет и декоративные функции.

Устройство с успехом используется в следующих системах:

Отличия анемостатов

Устройства чаще всего изготавливают из пластика. Этот дешевый материал достаточно прочен и не боится влаги. Благодаря последнему свойству такой анемостат рекомендуется для кухонь, санузлов и душевых. Также он хорошо подходит для установки в общественных бассейнах.

Более привлекательные модели делают либо из металла, либо дерева. В первом случае изделия отлично справляются со своими функциями в помещениях с подогревом воздуха. Деревянные модели, как правило, заказывают в столярных мастерских. Это делают, когда нужно визуально скрыть устройство, чтобы оно никак не выделялось в интерьере с деревянным оформлением.

Форма тарелки делит приборы на 3 типа:

В остальном же все конструкции имеют одинаковое устройство. Но могут различаться диаметром трубы, площадью щелевого отверстия, количеством щитов и ходом тарелки. Щит способен углубляться на расстояние до 23 мм. А в некоторых моделях дополнительно устанавливают и второй.

Для небольших комнат изделия выпускаются с диаметром трубы в 80 и 100 мм. Большие помещения требуют установки конструкций с диаметром в 125, 150 и даже 200 мм. В таких моделях площадь щелевого отверстия колеблется от 0,6 до 0,9 мм². Поэтому пропускная способность напрямую зависит от всех этих параметров.

Самые популярные модели

Чаще всего на рынке можно встретить модели от трех известных производителей. Популярны изделия от отечественной Эры. Среди импортных доминируют модели от брендов Systemair и Vents. Последние больше всего распространены на территории нашей страны.

Все их изделия маркируются следующим образом:

Особое внимание рекомендую обратить на модель АКВ-100-1-12. Она способна работать в автоматическом режиме. И активируется выключателем, который можно расположить на стене.

Видео объяснит, что это такое – анемостат для вентиляции:

Монтаж устройства

Для более эффективной работы вентиляционной системы, анемостат чаще всего устанавливают на потолке в районе середины комнаты. Поэтому заниматься его монтажом лучше в период ремонтных работ. Чтобы скрыть неприглядную проводку за гипсокартонными конструкциями.

Основные этапы монтажа:

При использовании автоматической модели необходимо проложить электрический кабель и установить выключатель. На завершающем этапе проводят регулировку прибора. Вращая защитный щит в нужную сторону, подбирают необходимую пропускную способность.

Видео продемонстрирует, как правильно монтируется регулируемый приточно-вытяжной анемостат:

Что в итоге…

Надеюсь я доступно объяснил, что такое анемостат. Поэтому настоятельно рекомендую заменить им обычные диффузорные решетки. Благодаря этому можно избежать сквозняков в помещении, а также регулировать приток-отток воздушных масс. К тому же последние будут более равномерно распределяться по комнате.
