Автокад в чем измеряется расстояние
Как установить единицы измерения в AutoCAD
Как таковых единиц измерения в AutoCAD нет, есть условные единицы и каждый пользователь сам подразумевает необходимую ему размерность этих условных единиц (мм, см, м, дюйм, фут) при создании объектов в документе AutoCAD.
Однако может возникнуть необходимость вставить объекты из одного документа в другой документ при этом пользователи документов создавали объекты в них в разных условных единица (например один в миллиметрах другой в дюймах). Для корректного результата при вставке объектов из таких документов необходимо выполнить масштабирование. Величина масштаба зависит от физического смысла условной единицы измерения, и задается он в меню Формат пункт Единицы.
В раскрывающимся списке «Масштаб вставки» выбираются единицы измерения, в которых создаются объекты в текущем документе.
Пользователь может сам в любой момент предварительно с масштабировать объекты до необходимых единиц измерения с помощью команды МАСШТАБ (_scale). Величина масштаба зависит от того какие единицы измерения в какие необходимо перевести. Например для перевода из миллиметров в дюймы коэффициент масштаба будет 0,03937.
Настроить единицы измерения и сделать масштабирование под выбранные единицы измерения также можно с помощью команды -DWGUNITS.
Добавить комментарий Отменить ответ
Для отправки комментария вам необходимо авторизоваться.
Единицы измерения в AutoCAD
Единицы измерения в AutoCAD
При перемещении курсора мыши идет одновременное отображение координат его позиции. Они (координаты) показаны с статусной строке. Для отметки координат точек на мониторе можно как вводить их вручную с клавиатуры, так и просто отмечать их с помощью обычных кликов мышью на нужной точке. Но прежде чем это делать, нам нужно понять, что это за координаты, каким образом они масштабируются и как идет их отображение.
В системе AutoCAD в качестве единиц измерения введены условные единицы. Они не привязаны ни к метрическим, ни к каким другим единицам измерения. А число, допустим, 20, является только числом 20, и уже целиком от вас зависит, какой смысл вы вкладываете в это число – 20 миллиметров, 20 футов или 20 метров. Помимо всего прочего, AutoCAD позволяет производить некоторые вычисления: рассчитывать площади, длины участков и т.д. Результат будет выведен также в условных единицах измерения. Вследствие вышесказанного вы как разработчик должны принять для себя некоторую систему измерения (метры так метры, футы так футы) и придерживаться ее на протяжении всего этапа разработки чертежа.
После перечисленных параметров в диалоговом окне присутствую знакомые нам кнопки Оk, Сanсel и Нelp (на них мы останавливаться не будем, все и так понятно), но помимо них, присутствует еще и кнопка Dirеction. С ее помощью у нас имеется возможность задать направление, от которого будут отсчитываться углы. По умолчанию принято направление Еast – Восток (направление оси Х). Но при необходимости данное направление по умолчанию можно поменять.
AutoCAD
Не удалось извлечь оглавление
ИЗМЕРИТЬГЕОМ (команда)
Измерение либо динамическое измерение расстояния, радиуса, угла, площади и объема выбранных объектов или последовательности точек.
Команда ИЗМЕРИТЬГЕОМ обеспечивает выполнение многих из вычислений, выполняемых с помощью следующих команд:
Информация отображается в командной строке и в динамической подсказке в формате текущих единиц измерения.
Отображаются следующие запросы.
Длина
Измерение расстояния между указанными точками вдоль, а также составляющих расстояний X, Yи Z и угла относительно ПСК.
Отображение общего значения расстояния между двумя последовательными точками.
Если введены параметры «Дуга», «Длина» или «Отменить», отображаются дополнительные параметры, необходимые при создании полилинии.
Радиус
Измерение радиуса или диаметра заданной дуги, окружности или дуги полилинии.
Измерение угла, связанного с выбранной дугой, окружностью, сегментами полилиний и линейными объектами.
Измерение угла между двумя конечными точками дуги с использованием центра дуги в качестве вершины.
Измерение острого угла между местом, где окружность была изначально выбрана, и второй точкой с использованием центра дуги в качестве вершины.
Измерение острого угла между двумя выбранными отрезками. Отрезки не обязательно должны пересекаться.
Измерение острого угла, сформированного путем указания точки в качестве вершины и двух других точек.
Площадь
Измерение площади и периметра объекта или заданной области.
Укажите угловые точки
Вычисление площади и периметра, определяемыми указанными точками.
Если введены параметры «Дуга», «Длина» или «Отменить», отображаются дополнительные параметры, необходимые при создании полилинии.

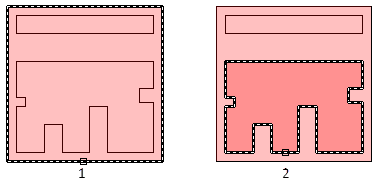

Включает режим добавления и поддерживает вычисление площади нарастающим итогом по мере определения областей.

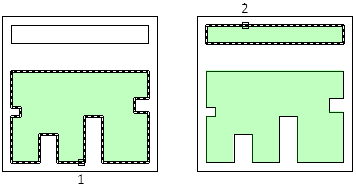

Вычитание указанной площади из общей площади.
Объем
Измерение объема объекта или заданной области.
Измерение объема объекта или заданной области.
Можно выбирать 3D тела или 2D объекты. При выборе 2D объекта необходимо указать высоту для этого объекта.
Если объект задается путем указания точек, для определения многоугольника следует указать не менее трех точек. Все указываемые точки должны лежать в плоскости, параллельной плоскости XY ПСК. Если не замкнуть многоугольник, область будет вычислена так, как будто первая и последняя введенные точки соединены отрезком.
Если введены параметры «Дуга», «Длина» или «Отменить», отображаются дополнительные параметры, необходимые при создании полилинии.
Активация режима добавления и поддержка вычисление площади нарастающим итогом по мере определения областей.
Включение режима вычитания и вычитание указанного объема из общего объема.
Параметры расстояния, площади и объема
Можно задать параметры, аналогичные используемым при создании полилиний с помощью параметров «Расстояние», «Площадь» и «Объем».
Добавление сегментов дуги к общей длине.
Конечная точка дуги
Завершение дугового сегмента, который проходит по касательной к предыдущему сегменту.
Задание центрального угла дугового сегмента от начальной точки.
Положительные значения угла соответствуют построению дугового сегмента против часовой стрелки. Отрицательные значения угла соответствуют построению дугового сегмента по часовой стрелке.
Задание радиуса дугового сегмента.
Задание центра дугового сегмента.
Задание длины хорды дугового сегмента. Если предыдущим сегментом был дуговой сегмент, то новый дуговой сегмент строится касательно к предыдущему.
Строит дуговой сегмент от последней точки, заданной как начальная, и создает замкнутую полилинию. Для применения этого параметра следует указать как минимум две точки.
Задание начального направления дугового сегмента.
Задание радиуса дугового сегмента.
Обозначение второй точки и конечной точки трехточечной дуги.
Построение линейного сегмента по заданной длине под тем же углом, что и предыдущий сегмент. Если предыдущим сегментом был дуговой сегмент, то новый линейный сегмент строится касательно к предыдущему.
Удаление последнего дугового сегмента, добавленного к полилинии.
Строит дуговой сегмент от последней точки, заданной как начальная, и создает замкнутую полилинию. Для применения этого параметра следует указать как минимум две точки.
Быстрое
Динамическое отображение размеров, расстояний и углов в 2D-чертеже при перемещении указателя мыши над и между объектами.
Режим
Определение того, всегда ли для этого параметра по умолчанию задано значение «Экспресс». В противном случае по умолчанию применяется последнее использованное значение.
Длина линий в Автокаде. Команда «Измерить»
Рассмотрим, как в AutoCAD можно измерять расстояние между двумя точками и целой последовательностью. Например, для определения длины полилинии. На этапе выполнения чертежа это бывает необходимым условием для проверки точности построения.
Мы уже говорили о том, как в Автокаде измерить площадь и объем. И рассмотрели соответствующие инструменты команды «Измерить», расположенные на вкладке «Главная» на панели «Утилиты». Вопрос, как измерить длину в Автокаде, разберем быстро, т.к. инструмент «Расстояние» относится к одной и той же группе команд (см. рис.).
Как измерить расстояние в Автокаде?
Как измерить линию в Автокаде:
1) Выбрать команду «Расстояние».
2) Указать первую точку, затем вторую. Нажать Enter. Длина отрезка отобразится в командной строке (см. рис.).
Если нужна сумма длин отрезков в Автокаде, можно обратиться к параметру данной команды «Несколько точек». Последовательно указываем в графическом пространстве нужные точки. Сумма длин AutocAD отобразится в командной строке.
ПРИМЕЧАНИЕ: Чтобы раскрыть Журнал командной строки, нажмите F2.
У команды «Расстояние» есть еще одна важная особенность, с помощью которой определяется длина дуги в Автокаде. Для этого следует использовать параметр «Дуга». Последовательный алгоритм приведен на рис.
В качестве альтернативного варианта определения рассмотренных характеристик можно использовать простановку размеров.
Единицы Измерения
ЛИНЕЙНЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ
Линейные единицы измерения в AutoCAD – это формат представления линейных размеров объектов чертежа. По умолчанию принимаются десятичные единицы измерения. Возможны также технические, архитектурные, дробные и научные единицы (табл. 2.1).
Для назначения линейных единиц измерения одного объекта (или группы) необходимо предварительно его выделить. В противном случае установленная единица измерения будет автоматически применена ко всему документу. Единицы измерения назначаются с помощью команды Units или выполнением команды в меню приложения Drawing Utilities <Чертежные утилиты) | Units <Единицы).
После запуска команды появляется диалоговое окно Drawing Units (Единицы чертежа), где в раскрывающемся списке Туре (Тип) раздела Length (Линейные)можно задать необходимый тип исчисления (рис. 2.1а).
Удобным средством для выполнения такой операции также является палитра свойств объекта (рис. 2.16). Для вызова палитры Properties (Свойства) необходимо выбрать вкладку Ноте (Основная) | группу Properties и нажать стрелку, расположенную в правом нижнем углу панели (
), которая и вызывает это окно. Можно также воспользоваться комбинацией клавиш Ctrl+1 или контекстным меню, предварительно выделив объекты.
В появившейся палитре Properties перейдите в раздел Primary Units (Основные единицы). Теперь достаточно выбрать из раскрывающегося списка Dim Units (Размерные единицы) нужный тип линейного исчисления.
УГЛОВЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ
Угловые единицы измерения — это формат представления угловых размеров объектов чертежа. По умолчанию принимаются десятичные угловые единицы. Возможны также градусы (градусы, минуты, секунды), грады, радианы и топографические угловые единицы.
Выбор той или иной единицы измерения определяется требованиями, предъявляемыми пользователем к чертежу. AutoCAD
Использование общеизвестных угловых единиц измерения
радианы = градусыхЗ. 14159/180
градусы = радианы х 180/3.14159
Что касается угловой единицы измерения Grads (Грады), то нужно помнить, что окружность составляет 400 градов (или 360°), а угол 90° – соответственно 100 градов.
Рассмотрим такую специфическую угловую единицу измерения, как Surveyor’s Units (Топографические). В формате Surveyor’s Units (Топографические) задается угол, который образует его главный вектор с северным или южным направлением. На рис. 2.2 показано, как в отмеченном формате представляются четыре угла, два из которых
Например, для назначения угла 60°, измеряемого от северного направления, следует ввести в командную строку N60dE, где N – это сокращенное название направления, от которого ведется отсчет, т.е. North (Север), а Е – ближайшее направление по ходу отсчета, т.е. East (Восток). Понятно, что в этом формате невозможно задать угол, превышающий 90°.
Например, для назначения угла 60°, измеряемого от северного направления, следует ввести в командную строку N60dE, где N – это сокращенное название направления, от которого ведется отсчет, т.е. North (Север), а Е – ближайшее направление по ходу отсчета, т.е. East (Восток). Понятно, что в этом формате невозможно задать угол, превышающий 90°.
НАПРАВЛЕНИЕ НУЛЕВОГО УГЛА
Направление нулевого угла — это положение вектора, определяющего начало отсчета углов всех объектов чертежа относительно четырех направлений света. По умолчанию принимается восточное направление нулевого градуса, т.е. отсчет угла производится от вектора, направленного слева направо.
Это положение главного вектора исправлять не рекомендуется без крайней необходимости. Однако если такая потребность все– таки возникла, то изменить установленную по умолчанию базу углов можно при помощи диалогового окна Direction Control (Выбор направления) (рис. 2.4). Для его вызова следует в окнеDrawing Units (Единицы чертежа) (рис. 2.3а) нажать кнопку Direction (Направление).
ОРИЕНТАЦИЯ ОТСЧЕТА УГЛОВ
Ориентация отсчета углов — это направление положительного хода отсчета углов. По умолчанию оно совпадает с вращением против часовой стрелки. Для переключения этой настройки следует в разделе Angle (Угловые) диалогового окна Drawing Units (Единицы чертежа) установить флажок переключателя Clockwise
Изменение базы углов и перемена положительного направления отсчета углов отражается на многих параметрах работы AutoCAD, и, как уже было отмечено, менять настройки по умолчанию не рекомендуется. Дело в том, что эти изменения сказываются на способе ввода углов в командную строку, а также на отображении значений углов в палитре свойств объектов, окнах полярной трассировки, строке состояния и других элементах интерфейса.
ТОЧНОСТЬ ПРЕДСТАВЛЕНИЯ ДАННЫХ
Точность представления данных — это количество учитываемых значащих цифр после запятой, разделяющей целую и дробную часть числа.
Примечание. По умолчанию точность линейных данных исчисляется до четвертого (включительно) знака после запятой, а для угловых – дробная часть исключается.
Точность представления данных устанавливается в диалоговом окне Drawing Units (Единицы чертежа) с помощью раскрывающихся списков Precision (Точность):для линейных величин – раздел Length (Линейные), а для угловых – Angle (Угловые). Указанное количество нулей после запятой характеризует точность исчисления (рис. 2.5).
