Цифровая сеть ОТС строится по кольцевой структуре двух уровней – верхнего и нижнего. Кольца нижнего уровня формируются в пределах участков ОТС, кольца верхнего уровня в масштабах всей дороги. Кольца нижнего уровня охватывают участки ОТС, содержащие не более 50 станций. Электрическое и информационно-логическое сопряжение колец нижнего и верхнего уровня осуществляется с помощью мостовых станций. Допускается использование смешанного построения колец нижнего уровня с одновременным применением цифровых и ТЧ каналов.

При построении колец нижнего уровня цифровой сети ОТС используются следующие правила:

· кольцо нижнего уровня должно формироваться, как правило, с помощью одного ПЦК (одного потока Е1). Использование двух и более потоков Е1 допускается в технически обоснованных случаях;

· в потоке Е1 нижнего уровня для организации речевых трактов ОТС рекомендуется занимать с 1 по 28 КИ;

· границы колец нижнего уровня следует располагать так, чтобы сократить число ретранслируемых речевых трактов через мостовые станции в кольца верхнего уровня. Для этого кольцом нижнего уровня нужно охватывать по возможности те диспетчерские круги, которые могут полностью разместиться в его границах.

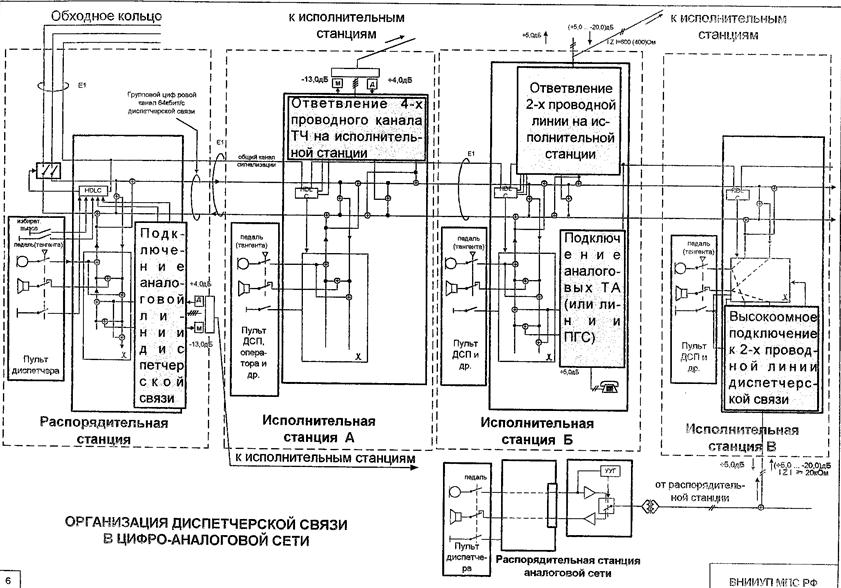

2-х пр. аналоговая линия диспетчерской связи

При построении колец верхнего уровня используют следующие правила:

· кольцо верхнего уровня может формироваться с помощью нескольких ПЦК (т.е. нескольких потоков Е1). Количество канальных интервалов, задействованных в каждом ПЦК под речевые тракты ОТС, находится в пределах от 1 до 30;

· мостовые станции, необходимые для сопряжения нижнего и верхнего уровней, устанавливаются в пунктах, где есть выделение цифровых потоков Е1 первичной сети;

· поток Е1, в котором выделен общий канал сигнализации (ОКС), должен выделяться во всех распорядительных, мостовых и исполнительных станциях данного направления.

Абоненты диспетчерских кругов, организованных в цифровой сети, «подтягиваются» к диспетчерам, размещенным в дорожном (отделенческом) едином центре диспетчерского управления (ЕДЦУ) по каналам Е1 кольца «верхнего» уровня. Кольцевая структура цифровых сетей ОТС предполагает организацию основной и защитной цепей кольца в разных кабелях ВОЛП (так называемые, пространственные кольца) (рис.7).

В настоящее время на большинстве участков железных дорог проложена одна кабельная линия ВОЛП, в результате чего основная и защитная цепи оказываются в одном кабеле (т.н. «плоские» кольца). В этом случае при повреждении кабеля ВОЛП нарушаются оба направления кольца, что приводит к нарушению диспетчерских связей. На таких участках кольцевая структура сети может быть обеспечена с помощью каналов Е1, организованных по кабелям с медными жилами с применением технологии хDSL, трансмультиплексоров или с использованием прямых каналов ТЧ, объединяющих крайние станции резервируемого участка.

Предусматривается возможность резервирования диспетчерских связей и с помощью специального пульта (пульта диспетчерского резервного – ПДР), соединенного непосредственно с аналоговым каналом диспетчерской связи, к которому должна быть подключена либо цифровая аппаратура ОТС, либо промежуточные пункты избирательной связи.

С целью повышения живучести связи распорядительная станция ОТС в ЕДЦУ (НОД) строится децентрализовано, используя отдельные установки для групп диспетчеров каждого направления. Рекомендуется полное дублирование распорядительных станций.

Для обеспечения возможности выхода диспетчерам в несколько направлений отдельные установки аппаратуры распорядительных станций охватываются общим (внутренним) кольцом. Потоки Е1 для организации ОТС выделяются из оборудования систем передачи дорожного уровня, установленного на каждой станции (рис. 8).

Полупостоянные соединения между каналами ОЦК, формирование групповых каналов, выделение каналов ТЧ и передачи данных осуществляется в первичных мультиплексорах, входящих в состав аппаратуры оперативно-технологической связи. В ряде случаев является целесообразным непосредственное соединение между собой по симметричному кабелю первичных мультиплексоров с применением технологии хDSL.

Организация диспетчерской телефонной связи и поездной радиосвязи в каждом «подтягиваемом» круге остается без изменений (избирательный, групповой и циркулярный вызов, коллективная система переговоров, избирательное подключение радиостанции и др.). Рабочее место поездного диспетчера (ДНЦ) оборудуется двумя пультами для ПДС и ПРС. Пульты ДНЦ оборудуются дополнительным громкоговорителем и педалью. Рабочее место других руководителей дополнительным громкоговорителем не оборудуется.

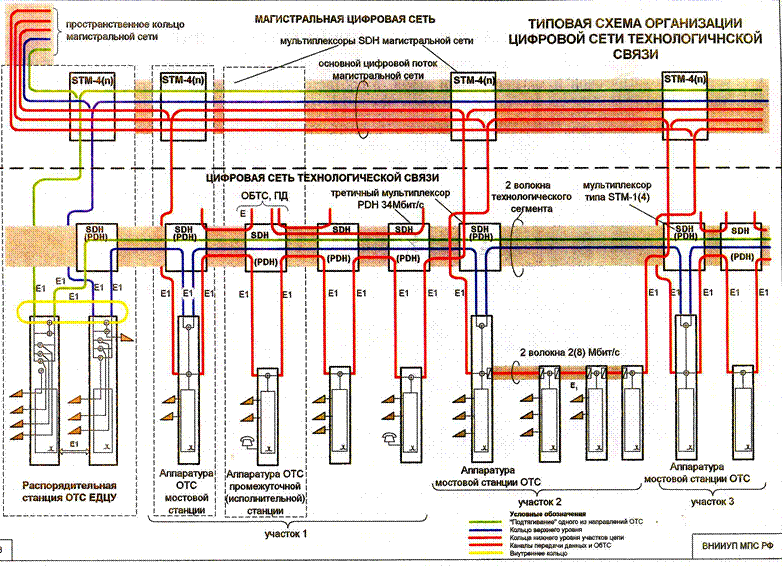

Типовая организация цифровой сети технологической связи (два уровня систем передачи)

Структура двухуровневой сети ОТС

Источник

Организация цифровых сетей ОТС

Важным требованием в структуре сети ОТС явл. обеспечение надежности. Структурная надежность достигается применением колец, образованное каналами Е1

Внутри потока Е1 ОЦК исп. для создания цифровых групповых трактов.

Кольца нижнего уровня служат для объединения смежных коммутационных станций одного участка.

Кольцо верхнего уровня исп. для образования диспетчерского круга нужной конфигурации и объединяет коммутационные станции разных кругов нижнего уровня.

Станции, через которые проходят кольца, получили название мостовых.

Пульты абонентов ОТС вкл. в ОЦК конец нижнего уровня. Дисп. уровень может совпадать с кольцом нижнего уровня, в этом случае кольцо верхнего уровня не требуется.

Для образования диспетчерского круга №1 используется кольца нижнего уровня А и В – ОЦК1 и ОЦК2. Эти 2 ОЦК соединяются в кольцо верхнего уровня каналом ОЦК2. в Рез-те получается групповой канал, состоящий из 3х ОЦК разных колец.

Для предотвращения эхо – кольцо необходимо разрывать.

Источник

На рис.2 показан пример организации пяти колец нижнего уровня на участках, соответствующих рисунку 1. В коммутационные станции, на которых происходит переход с цифровой сети на аналоговую сеть, включаются каналы ТЧ кругов ПДС, ПРС, ЛПС, СДС и ЭДС (на рис.2 предполагается, что участок от станции В до станции Ж – не электрифицирован и ЭДС на нём не организуется).

2.2. Схема организации каналов Е1 сети ОТС-Ц с помощью систем передачи первичной сети связи

На данной схеме показывается организация каналов Е1 сети ОТС-Ц с применением плезиохронных и синхронных систем передачи, работающих по волоконно-оптическим кабелям. Каналы Е1 предназначены для образования колец нижнего и верхнего уровней. Каналы Е1 выделяются в пунктах установки коммутационных станций с помощью мультиплексоров первичной сети и подключаются к КС через электрические интерфейсы. Для повышения надежности связи каналы Е1, образующие в первую очередь кольцо верхнего уровня рекомендуется организовать по независимым путям.

В проекте следует самостоятельно запланировать линии передачи магистрального и дорожного уровня. На магистральном уровне рекомендуется использовать систему передачи STM4, а на дорожном – STM1 или плезиохронной иерархии (например, ТЛС-31). Линия передачи магистрального уровня организуется на участках, относящихся к магистрали. Мультиплексоры STM4 должны устанавливаться только в Управлении и в отделениях дороги. На дорожном уровне лини передачи должны охватывать все участки цифровой сети. Мультиплексоры смежных ж.д. станций соединяются волоконно-оптическим кабелем.

На рис.3 приведён пример схемы организации каналов Е1 сети ОТС-Ц на участках, соответствующих рисунку 1. На дорожном уровне на всех ж.д. станциях устанавливаются мультиплексоры STM1. Образованы четыре линии передачи STM1: А-Б-В-Г; Д-В-Е; А-З-И-Л и И-М-Н, причём первые две линии продолжаются на других участках. Мультиплексоры магистрального уровня находятся на ст. А и В и являются частью линии передачи, уходящей влево за ст.А и вправо за ст.В. В соответствии с запланированными ранее кольцами (см.рис.2) показывается прохождение каналов Е1 внутри линий передачи, их выделение в местах подключения к КС и транзитные соединения между мультиплексорами. На схеме приводится нумерация колец, аналогичная предыдущей схеме (см.рис.2).

Рис.2. Схема организации колец нижнего и верхнего уровней

Источник

1. Иерархия построения комплекса

Иерархическое построение системы ОТС «Обь-128Ц» предусматривает наличие трехуровневой структуры коммуникаций, и предполагает включение в ее состав части уже существующих и вновь строящихся систем передачи информации.
Уровень 1. В качестве каналов магистральной коммутации предлагается использовать строящуюся сеть SDH. В опорных центрах устанавливаются коммутаторы SDH SMS-150C соединенные между собой магистральными волоконно-оптическими линиями связи с пропускной способностью 155 Мбит/с. Эти коммутаторы предоставляют доступ в высокоскоростную сеть по потокам 2,048 Мбит/с следующим уровням системы (рис.1).
Уровень 2. Главной задачей этого уровня является обеспечение создания группового канала и подключение к нему ряда абонентов различных типов. При этом обеспечивается совместимость интерфейсов с уже существующим аналоговым оборудованием. Используемые контроллеры ССПС-128 имеют максимальную емкость 256 портов, и интерфейсы Е1, ТЧ, ИС-2, ДСУ, ПГС.
Уровень 3. Является уровнем коммутационного оборудования. Используемые цифровые станции NEAX 7400 ICS М100МХ имеют емкость от 64 до 512 портов, интерфейсы: Е1, С.О., аналоговые и цифровые абонентские комплекты. В задачу уровня входит обеспечение функционирования пультов и других абонентов ОТС, а также их взаимодействие с уровнем 2. Кроме того, на этом же уровне организуется межстанционная связь (МЖС) и, возможно общетехнологическая связь дороги.

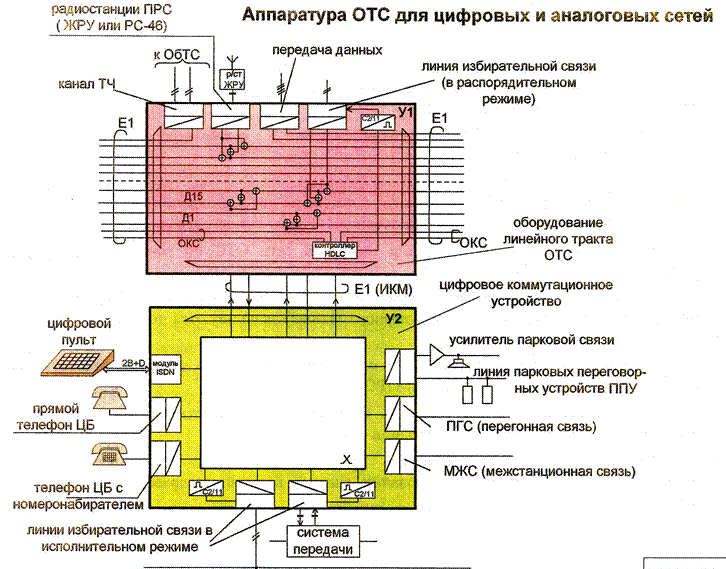

2. Состав аппаратуры и организация колец

Если требуется больше количество колец верхнего уровня или каналов коммутируемых с верхнего уровня на нижний, требуется устанавливать дополнительный мостовой контроллер.

3. Метод образования группового канала и алгоритм резервирования

Благодаря динамическому образованию группового канала обеспечивается высокая надежность работы системы в целом.
Вариант2
За одним групповым каналом закреплён конкретный временной интервал. Обходы через коммутационную станцию не предусмотрены. Для резервирования используются магистральное кольцо и обходы по каналам ТЧ.
Основные принципы работы группового канала:

В создаваемой сети ОТС пульты ДСП и операторов ДСП предполагается реализовать на базе оконечного абонентского цифрового устройства DTP-32-D. Данное устройство имеет 24 функционально-программируемые кнопки и 8 кнопок прямого вызова абонентов. В случае необходимости количество кнопок прямого вызова может быть расширено за счет установки дополнительной цифровой консоли DCU-60-1.
Пульты диспетчеров реализуются на базе оконечных абонентских устройств DTP-16-D, DTP-32-D, DCU-60-1 в зависимости от потребностей в количестве абанентов прямого вызова.
Пульты ДСП, ДНЦ, операторов ДСП, имеют функции управления голосом и громкоговорящей связи.

При необходимости, пульты комплектуются вынесенным динамиком и микрофоном.
Предусмотрено подключение пультов к педалям (требуется одна пара на независимый контакт педали). Для обеспечения работы диспетчеров, необходимо вторую пару контактов педали подключить к любой карте линейного интерфейса контроллера.

5. Назначение и краткая характеристика линейных комплектов

Аппаратура «ОБЬ-128Ц» поддерживает все интерфейсы, предусмотренные РТМ. Ниже описаны имеющиеся линейные комплекты.
ИС2 – комплект высокоомного подключения.
Основные параметры

ИС-2/8 – комплект высокоомного подключения (разрабатывается).
Аналогичен комплекту ИС-2, отличия:

ПГС – комплект перегонной связи с возможностью набора импульс/DTMF.
Основные параметры

ДСУ – комплект с управлением голосом.
Основные параметры:

ИС4 – комплект для подключения четырехпроводных каналов ТЧ.
Основные параметры:

КУН8 – комплект универсальный МЖС
Основные параметры:

PN-4LCC – комплект ЦБ
Основные параметры:

PN-8LCАА – комплект ЦБ
Основные параметры:

PN-4CОТА – комплект ЦБ
Основные параметры:

PN-8CОТR – комплект ЦБ
Основные параметры:

Источник

Организация цифровых сетей ОТС

Структура цифровых сетей ОТС. Наиболее важное требование к построению сетей ОТС-Ц состоит в обеспечении структурной надежности таких сетей. Структурная надежность достигается применением колец, образованных каналами Е1. Внутри канала Е1 основные цифровые каналы используются для образования групповых каналов диспетчерской связи и также имеют структуру кольца. Кольца позволяют исключить нарушение ОТС при неработоспособности одного из каналов Е1.

На сети ОТС-Ц образуются кольца нижнего и верхнего уровней. На рис.4.11 показана сеть коммутационных станций с тремя кольцами нижнего и одним кольцом верхнего уровней. Кольцо нижнего уровня служит для объединения смежных коммутационных станций одного участка. Кольцо верхнего уровня используется для образования диспетчерских кругов требуемой конфигурации и объединяет коммутационные станции разных кругов нижнего уровня. Коммутационные станции, через которые проходят кольца верхнего и нижнего уровней, получили название мостовых.

На рис.4.12 приведен пример организации двух диспетчерских кругов на сети, приведенной на рис.4.11. Для упрощения схемы значок одного сумматора обозначает совокупность сумматоров, включаемых в один ОЦК группового канала на одной КС. В этой совокупности должно быть не менее трех сумматоров (на рис.4.2 – сумматоры 1, 2 и 3). Пульты абонентов ОТС включаются в ОЦК колец нижнего уровня. Диспетчерский круг может совпасть с кольцом нижнего уровня. В этом случае кольцо верхнего уровня не потребуется. На практике такие совпадения встречаются редко. Из рисунка видно, что для образования группового канала диспетчерского круга 1 используются кольца нижнего уровня А и Б: в кольце А – ОЦК1, в кольце Б – ОЦК2. Эти два ОЦК соединяются в кольце верхнего уровня каналом ОЦК2. Соединения осуществляются с помощью сумматоров. В результате получается групповой канал, состоящий из трех ОЦК разных колец. В качестве ОЦК в канале Е1 можно использовать любой канальный интервал, выделенный для образования групповых каналов.

Рассмотрим в качестве примера процесс управления кольцом нижнего уровня Б в соответствии с рис.4.12.

Точка разрыва разговорного тракта размещена в КС-Р станции Б3.

Вначале рассмотрим работоспособное состояние кольца. На рис.4.14,а показано соединение от диспетчера к абоненту станции Б1. При нажатии диспетчером кнопки вызова по общему каналу сигнализации от станции Б3 в обоих направлениях кольца нижнего уровня Б передаются сигнальные сообщения с запросом на установление соединения (SETUP). Этот запрос принимается с двух сторон на станции Б1. Сообщение, пришедшее на станцию Б1 первым, используется для установления соединения, а пришедшее вторым – гасится. Вызов поступает на ПОС станции Б1. Этот пульт подключается к групповому каналу. На этом же рисунке показаны пути прохождения речевых сигналов при передаче речи от диспетчера. Речевая информация передается по кольцу Б, а также поступает в кольцо верхнего уровня. Рисунок 4.14,б иллюстрирует передачу речи от исполнителя станции Б1 в сторону диспетчера. Здесь также речевая информация передается по кольцу Б и поступает в кольцо верхнего уровня.

При появлении обрыва канала Е1 извещение об этом передается в КС, где находится точка разрыва. На рис.4.15 приведен пример обрыва между станциями Б1 и Б2. Станция Б2 передает по ОКС извещение об обрыве (И) на станцию Б3 (рис.4.15,а). На станции Б3 происходит соединение в точке разрыва и меняются пути прохождения речевых сигналов. Эти пути показаны на рис.4.15,а (от диспетчера к исполнителю) и на рис.4.15,б (от исполнителя к диспетчеру). Сигнальные сообщения от станции Б1 к Б3 передаются через станции Б4 и Б5. При восстановлении канала Е1 на станцию Б3 поступает новое извещение, в результате чего происходит разъединение в точке разрыва и возвращение к исходной схеме передачи речи и сигнальных сообщений.

Поскольку сети ОТС являются выделенными сетями (соединения возможны только между абонентами внутри одной сети), то отсутствуют единые требования к системе нумерации на сетях ОТС-Ц. Отсутствие необходимости в единой нумерации абонентских пунктов объясняется также тем, что абоненты ОТС при установлении соединений редко набирают номера вызываемых абонентов. Они преимущественно пользуются пультами и телефонными аппаратами с кнопками прямого набора, каждая из которых запрограммирована на один номер вызываемого абонента.

Система нумерации с групповыми каналами включает в себя следующие номера.

Номера Nо присваиваются объектам внутри коммутационной станции. Роль объектов выполняют порты абонентских и иных устройств. Порту абонентского устройства соответствует один канал В или ОЦК. Для цифрового ПОС назначаются два номера, по одному на каждый канал В. Аналоговому абонентскому устройству присваивается один номер. Номера Nо используются при индивидуальных вызовах абонентов ОТС.

В табл.4.1 приведены максимальные значения номеров Nk, Ns, Nо и Ng.

Номера Nk, Ns, Nо и Ng являются достаточной информацией для определения адреса вызываемого абонента или группы абонентов и выбора соединительного пути. Чтобы в каждой КС не пересчитывать указанные номера в данные по выбору соединительного пути может быть введен номер Nd. Это номер полупостоянного соединения, в которое могут входить каналы В (ОЦК), заданные для организации группового канала в одном или в нескольких кольцах. Например, при установлении соединения от диспетчера 1 к абоненту станции А3 (см. рис.4.12), потребуется выбрать ОЦК1 в кольце А, ОЦК1 в кольце Б и ОЦК2 в кольце верхнего уровня. Для выбора канала В применяются номера Nb, состоящие из двух частей: Nb_с – номер канала Е1 (0≤Nb_с≤255), Nb_m – номер канала В (ОЦК) внутри канала Е1(1≤Nb_m≤15 и 17≤Nb_m≤31).

При установлении соединений по коммутируемым каналам номера Ng и Nd не используются.

Сигнализация на сети ОТС-Ц. Каждая система ОТС-Ц имеет специализированную межстанционную систему сигнализации по ОКС, предназначенную для управления вызовами, а также для передачи служебной информации. Служебная информация используется системой мониторинга и администрирования, встроенной в каждую систему ОТС-Ц. Чтобы различить информацию по управлению вызовами и служебную информацию, введены разные значения дискриминатора протоколов в сообщениях сетевого уровня.

ОКС организуется на интерфейсе первичного доступа 30B+D, в котором используется сигнальный канал D со скоростью 64 кбит/с, занимающий КИ16 в канале Е1. В канале D на канальном уровне модели ВОС используется протокол звена передачи данных LAPD в соответствии с рекомендацией МСЭ-Т Q.921. На сетевом уровне принят специализированный протокол ОКС-ОТС.

Протокол ОКС-ОТС имеет много отличий от стандартных протоколов сети ОбТС, например, сигнализации QSIG (рекомендация Q.931). Основные отличия уровня 3 следующие:

— сообщения передаются без подтверждения на каждом звене (отсутствуют такие сообщения как: SETUP ACKNOWLEDGE, CONNECT ACKNOWLEDGE);

— используется меньший набор сообщений, чем в рекомендации Q.931;

— используется новые сообщения, требуемые особенностями организации ОТС;

— для повышения надежности доставки, сообщения передаются от пункта отправления в двух направлениях кольца, вследствие чего в пункт назначения приходят два одинаковых сообщения, одно из которых гасится;

— сообщения направления передачи (FLAP_ON, FLAP_OFF) и посылки группового и циркулярного вызова (GROUP) передаются широковещательно, то есть проходят через все пункты сети соответствующего диспетчерского круга;

— по ОКС передаются сообщения контроля за обрывом кольца и его восстановлении после обрыва.

Рассмотрим протокол сигнализации по управлению вызовами сетевого уровня. С помощью протокола DSS1 передаются сигнальные сообщения, обеспечивающие установление соединений и разъединение по всем 30-ти пользовательским каналам В.

В таблице 4.2 приведен список и краткое назначение сигнальных сообщений окс-отс, используемых при установлении соединений, при разъединении и при передаче информации о вызове.

При поступлении вызова от диспетчера исполнитель может быть занят разговором с другим абонентом ОТС (например, с абонентом станционной распорядительной связи). В этом случае исполнитель получит уведомление о поступлении вызова от диспетчера (текстовое сообщение на дисплее пульта и специальный акустический сигнал; на аналоговом аппарате – только акустический сигнал). Исполнитель должен прервать текущий разговор, осуществив отбой или поставив разговор на удержание, а затем ответить диспетчеру. Если прерванный разговор был поставлен на удержание, то после разговора с диспетчером исполнитель возвращается к прерванному разговору, используя процедуру восстановления соединения после удержания.

При вызове со стороны исполнителя от его ПОС-Ц также передается сообщение SETUP, содержащее адрес диспетчера и наименование вызывающего исполнителя. Это сообщение принимается на пульте диспетчера и диспетчер извещается о вызове (мигает светодиод у кнопки прямого вызова абонента). От КС-Р в сторону КС-И передается сообщение CONNECT и пульт исполнителя подключается к групповому каналу. Теперь исполнитель может вызвать диспетчера голосом. Диспетчер и исполнитель разговаривают. При разъединении отбой передается от исполнителя. При поступлении вызова от исполнителя, диспетчер может быть занят разговором с другим исполнителем. Тогда вызывающий исполнитель при подключении к групповому каналу услышит разговор. Если вызов диспетчера может быть отложен, то исполнитель передает отбой и его ПОС-Ц отключается от группового канала. В случае срочного вызова исполнитель вызывает диспетчера голосом, вмешиваясь в разговор.

При осуществлении группового или циркулярного вызова предусмотрено сообщение GROUP, которое поступает во все пункты сети ОТС, относящиеся к данному диспетчерскому кругу. Это сообщение передается широковещательно.

На рис.4.17 показан пример обмена сигнальными сообщениями при вызове группы, в которую входят два исполнителя.

От пульта диспетчера передается сообщение GROUP, транслируемое через сеть ОТС. В сообщении GROUP входят номера Nk, Ns, Ng, определяющие группу или всех вызываемых исполнителей. На каждой КС-И, в которую включен абонент группы (станции Б и В), к пульту исполнителя посылается вызов. От этого пульта передается сообщение ALERTING, преобразуемое на КС-И в сообщение SETUP. Это сообщение включает в себя информационный элемент, указывающий на то, что от КС-И в ответ на сообщение GROUP передается обратный вызов. На пульте диспетчера работает индикация о посылке вызова каждому исполнителю (сообщение ALERTING). Диспетчер также получает подтверждение об ответе каждого исполнителя (сообщение CONNECT).

Как и прежде, во время разговора диспетчер с помощью ножной педали управляет направлением передачи речи. Отбой предусмотрен только от исполнительного абонента.

При установленном соединении с одним или с группой абонентов, диспетчер во время разговора может вызвать любого другого абонента своего круга.

Рабочее место оперативной связипредназначено для ведения переговоров руководителей (диспетчеров) и исполнителей. Рабочее место диспетчера всегда организуется на базе ПОС-Ц. У наиболее ответственных исполнителей (например, у ДСП) устанавливаются цифровые пульты, а у других – аналоговые пульты, представляющие собой специализированные аналоговые телефонные аппараты с тангентой.

Рассмотрим рабочие места с ПОС-Ц (рис.4.18). Каждое рабочее место должно включать:

— кнопочно/индикаторную панель, состоящую: из кнопок прямого вызова, предназначенных для посылки вызова, ответа на вызов и отбоя; из кнопок номеронабирателя; функциональных кнопок (например, кнопки конференцсвязи, удержания вызова); кнопки общего назначения (переход на громкоговорящий режим, выключение микрофона, общий отбой и др.); из светодиодных индикаторов, отражающих состояние обслуживания вызова;

— жидкокристаллический дисплей, предназначенный для вывода текстовой информации; на дисплее информация может выводиться в виде пиктограмм;

— разговорные приборы: микротелефонная трубка; отдельные микрофон (ВМ), громкоговоритель (BF);

— блок пульта (БП), выполняющий функции: преобразования и усиления речевых сигналов; управления вызовом по каналу D; управления дисплеем и индикаторами.

На рис.4.18 показаны два возможных варианта организации таких рабочих мест.

В первом варианте (рис.4.18,а) все перечисленные устройства находятся в ПОС-Ц. Пульт включается в линейный комплект ЛК-ЦТ коммутационной станции по интерфейсу 2B+D со стандартной точкой U_ko. Пульт может устанавливаться у руководителя и у исполнителей. Пользователь пультом может выбрать разговор через трубку или громкоговорящий режим с применением отдельных микрофона и громкоговорителя. Кроме того, громкоговоритель диспетчера постоянно включен в групповой канал. На пульте диспетчера кнопочно/индикаторная панель разделена на две части: для оперативно-технологической и для поездной радиосвязи. Для этих видов связи могут применяться и разные разговорные устройства. Для увеличения количества кнопок прямого вызова пульт может состоять из базового модуля и приставок с кнопками прямого вызова. В пульте часть кнопочно/индикаторной панели может быть выделена для ведения переговоров на сети ОбТС.

Во втором варианте (рис.4.18,б) в основе также используется ПОС-Ц, но ножная педаль включается по 2-проводной схеме в отдельный линейный комплект (ЛК-П) коммутационной станции. Кроме того рабочее место диспетчера снабжается дополнительным громкоговорителем (BF2), который включен в отдельный линейный комплект (ЛК-Гр). Такой громкоговоритель служит для постоянного прослушивания группового канала. Рабочее место исполнителя не требует дополнительного громкоговорителя

Применение ВОСП для организации ОТС-Ц. На сети ОТС-Ц волоконно-оптические системы передачи применяются для организации каналов Е1. Могут использоваться любые плезиохронные и синхронные системы передачи, установленные на дорожной первичной сети связи. Каналы Е1 выделяются в пунктах установки аппаратуры ОТС с помощью мультиплексоров первичной сети и подключаются к коммутационным станциям через электрические интерфейсы в соответствии с рекомендацией G.703 (2 Мбит/с) МСЭ. Для повышения надежности связи каналы Е1, образующие кольца верхнего и нижнего уровня, стремятся организовать по независимым путям.

На рис.4.20 приведен пример фрагмента сети ОТС-Ц с применением синхронных систем передачи STM1 и STM4. Фрагмент сети включает участковые ж.д. станции А, Б, В и Г и ж.д. промежуточные станции между ними. Из оборудования первичной сети показаны мультиплексоры STM1 и STM4, соединенные линейными трактами волоконно-оптических линий. На всех ж.д. станциях установлено по одной КС. Схема ОТС-Ц имеет четыре кольца нижнего уровня: А-Б3, А-А7, Б-В, Б-Г (тонкие линии) и одно кольцо верхнего уровня А-Б (толстая линия). На рисунке можно проследить структуру каналов Е1, образующих кольца. Кольцо верхнего уровня проходит по двум независимым путям: через системы STM1 (нижний уровень) и STM4 (верхний уровень).

На малодеятельных участках, где нет цифровых систем передачи, коммутационные станции соединяются между собой оптическими волокнами (см. участок со станциями А5, А6 и А7). Для этого к интерфейсу ИЛ Е1_Л коммутационной станции добавляется опто-электрический преобразователь.

Совместная организация ОТС и ОбТС на малых ж.д.станциях. Сравнивая КС сети ОТС-Ц и АТС сети ОбТС, нетрудно заметить, что эти станции имеют похожий состав оборудования. Основные отличия состоят в том, что КС имеют ряд дополнительных линейных интерфейсов, расширенные возможности по организации конференцсвязи и специализированное для ОТС программное обеспечение. Существуют технические возможности по использованию общих коммутационных станций для ОТС и ОбТС. Для этого общую коммутационную станцию надо строить на базе КС ОТС и заложить в нее программное обеспечение ОТС и ОбТС, а так же программные средства по установлению соединений с приоритетом для оперативных абонентов. Однако специфические требования по организации ОТС привели к тому, что сети ОТС и ОбТС строят раздельно.

На каждой сети используются собственные коммутационные станции, каналы связи, абонентские устройства. На сети ОТС и ОбТС может поставляться оборудование разных производителей. Однако на малых железнодорожных станциях одного или ряда участков стремятся устанавливать оборудование ОТС и ОбТС одного производителя, поскольку в этом случае можно достигнуть наибольшей экономической эффективности, а также упростить систему централизованного мониторинга и администрирования. На рис.4.21 показан пример организации ОТС и ОбТС на малой железнодорожной станции, на которой устанавливаются КС ОТС и АТС ОбТС. Каждая станция имеет свой независимый друг от друга набор оборудования и в каждую станцию включаются разные абонентские устройства (заметим, что у одного оперативного абонента может находиться по одному абонентскому устройству ОТС и ОбТС). Для обеих станций может быть использовано общее оборудование первичного электропитания (преобразователь напряжений и аккумуляторы). Два канала Е1 сети ОТС включаются в кольцо нижнего уровня, а один канал Е1 сети ОбТС через первичную сеть включается в вышестоящую АТС. Для выделения каналов используется общее каналообразующее оборудование первичной сети.
