Как и горизонтальные смещения совершающиеся нередко

Формы залегания магматических горных пород

Классификация дизъюнктивов (морфологическая и кинематическая)

Морфологическая (или геометрическая) классификация разрывов различает дизъюнктивы по расположению плоскости сместителя относительно простирания и падения нарушенных пород и по углу падения сместителя. По отношению к простиранию пород различаются: продолъные дизъюнктивы, у которых простирание сместителя совпадает с простиранием нарушенных пород; косые (диагональные) и поперечные дизъюнктивы, сместитель которых ориентирован вкрест простирания пород (рис.75).

Рис. 75. Продольный (а), диагональный (б) и поперечный (в) дизъюнктивы

По отношению к слоистости осадочных пород дизъюнктивы подразделяются напослойные и секущие. По углу падения сместителя дизъюнктивы подразделяются на пологопадающие (0-30 0 ), крутопадающие (30-80°) и вертикальные (80-90°).

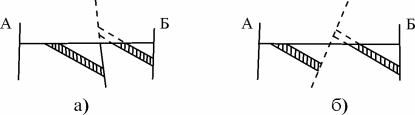

Рис. 76. Согласный (а) и несогласный (б) дизъюнктивы в разрезе.

Кинематическая классификация различает дизъюнктивы по направлению активного (висячего) крыла. По этому признаку разрывы делятся на шесть основных групп: сбросы, взбросы, сдвиги, раздвиги, надвиги и тектонические покровы. Разрывы каждой группы обладают отличительными признаками и образуются при различных динамических условиях.

Рис. 77. Сбросы и взбросы в разрезе.

Сбросами называются нарушения, в которых висячее крыло опущено относительно лежачего (рис. 77 а, б).

Нарушения, у которых поверхность разрыва расположена вертикально, принято относить к нейтральным дизъюнктивам, хотя некоторые авторы относят их к сбросам.

По взаимному расположению сбросов и взбросов в плане различают параллельные, радиальные, концентрические и перистые. По направлению движения крыльев выделяют: прямые, обратные, шарнирные и цилиндрические.

Рис. 78. Шарнирные дизъюнктивы:

а – с осью вращения у конца;б – с осью вращения в средней части и цилиндрический дизъюнктив (в).

По отношению к времени образования нарушенных отложений сбросы и взбросы делятся на конседиментационные, т.е. возникающие и развивающиеся одновременно с накоплением осадков, и постседиментационные (наложенные), образующиеся после накопления осадков. В конседиментационных разрывах на поднятых крыльях нередко мощности пород оказываются сокращёнными, и отдельные стратиграфические горизонты выпадают из разреза. На опущенных крыльях мощности пород увеличиваются, наблюдаются полные стратиграфические разрезы и относительно более мелкозернистые и глубоководные фации. В постседиментационных разрывах мощность пород и фации в опущенных и поднятых крыльях не имеют различий.

Сдвигами называются разрывы, по которым происходят смещения в горизонтальном направлении. Сдвиги различаются по отношению сместителя к залеганию нарушенных пород: они могут быть вертикальными и горизонтальными (рис. 79).

Рис. 79. Сдвиги: вертикальный (а), наклонный (б) и горизонтальный (в).

По направлению смещения крыльев различают правый и левый сдвиги. Если смотреть в плане на линию сдвига по перпендикуляру к ней, то в правом сдвиге дальнее крыло смещается вправо. В левом сдвиге при тех же условиях смещение происходит влево (рис.80).

Рис. 80. Схема правого (I) и левого (II) сдвигов:

а – сместитель; б – разорванный слой; Н – положение наблюдателя.

Образование сдвигов вызывается воздействием на горные породы противоположно направленных сил (пары сил).

Надвиги и тектонические покровы. Под надвигом понимается разрывное нарушение с пологим наклоном сместителя, по которому висячий блок поднят относительно лежачего и надвинут на него (рис.81). Угол падения сместителя у надвигов меньше 45°.

Рис. 81. Блок-диаграмма надвига.

В случае, если происходит поддвигание лежачего крыла под висячее, то говорят о поддвиге. Надвиги обычно возникают и развиваются во время складчатости при общих условиях горизонтального сжатия. Они возникают там, где складки становятся сильно сжатыми и опрокинутыми. В надвигах более древние слои ядер антиклиналей, как правило, надвигаются на более молодые слои замков синклиналей. В плане надвиги обнаруживают пространственную связь со складками, развиваясь вдоль осевых линий или на их крыльях параллельно осевым линиям. Когда имеется несколько надвигов, наклонённых в одну сторону, то говорят о чешуйчатой структуре. Очень пологие надвиги с большой амплитудой перекрытия (десятки-сотни км) именуются тектоническими покровами или шарьяжами. Они обычно широко развиты в областях со сложным складчатым строением. Смещения охватывают огромные массы горных пород, заключающих целые складчатые комплексы (рис.82).

Рис. 82. Схема строения тектонического покрова.

I – корни покрова; 2 тело или панцирь покрова; 3 – голова (фронт) покрова; а – эрозионные останцы; б – эрозионное

(тектоническое) окно. А – аллохтон, Б – автохон, В – поверхность волочения.

В аллохтоне различают переднюю, лобовую часть покрова, в той или иной степени размытую эрозией, тело или панцирь, тыловую часть или корни. Последними называют область, откуда началось перемещение покрова. От лобовой части эрозия может отделить участки, которые утрачивают связь с аллохтоном и называются останцами покрова или «экзотическими останцами». Выходы пород автохтона на поверхность, окружённые отложениями, слагающую аллохтон, называются «тектоническими окнами». По условиям образования могут быть выделены три вида покровов. Первый из них образуется из крупных лежачих складок (рис.83). Покровы второго вида возникают из надвигов в складчатой структуре. Третий вид покровов, который широко распространён в Альпах, связывается с гравитационным скольжением структур со склонов тектонических поднятий в прилегающие прогибы.

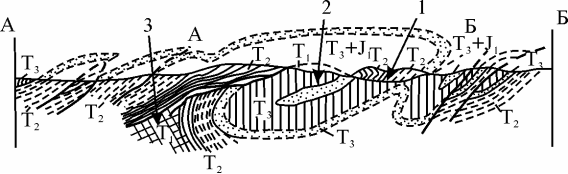

Рис. 83. Тектонический покров, развивающийся из лежачей складки в Восточных Альпах (по В.В. Белоусову).

Системы дизъюнктивов. Сбросы и взбросы нередко развиваются группами, охватывающими значительные территории. Наиболее широко распространены группировки, носящие следующие названия; грабены, горсты, ступенчатые сбросы, чешуйчатые надвиги и чешуйчатые взбросы.

Рис. 84. Схема грабенов(а) и горстов (б) в разрезе

Различают простые и сложные грабены и горсты. Простые горсты образуются двумя сбросами или взбросами, в сложных участвует большее количество разрывов (то же относится и к грабенам).

Грабены и горсты могут развиваться как позже процессов осадконакопления (постседиментадионные, наложенные), так и одновременно с ними (конседиментационные).

Ступенчатые сбросы характеризуются последовательным смещением (опусканием) в одном направлении каждого следующего блока (рис.85).

Рис. 85. Ступенчатые сбросы.

Чешуйчатые взбросы и надвиги представляют собой несколько поверхностей разрыва, наклонённых в одну сторону, по которым наблюдается последовательное смещение (воздымание) в одном направлении каждого следующего блока (рис.86.).

При чтении геологических карт встречаются случаи, когда геологические структуры осложнены разрывными нарушениями (сдвигами, сбросами, взбросами и т.д.). В таких случаях необходимо решить дизъюнктивы, т.е. определить их кинематический тип и амплитуды смещения по ним (вертикальную, горизонтальную, полную). Разберем наиболее простые случаи анализа дизъюнктивов, используя различные графические методы.

Рис. 86. Чешуйчатые надвиги в Чаткальских горах (по Г.Д. Ажгирею).

Задача 1. Крутопадающим дизъюнктивом, имеющим СВ простирание сместителя и крутое ЮВ падение (угол падения 80°), горизонтальная толща разорвана на два блока, которые претерпели вертикальное смещение. Решить дизъюнктив (рис.87).

Рис. 87. Определение амплитуды сброса при горизонтальном залегании слоёв:

а – план; б – стратиграфическая колонка.

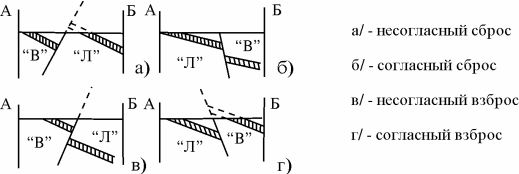

Рис. 88. Определение вертикальной амплитуды сброса залегании слоя.

Задача 2_. Крутопадающим дизъюнктивом, имеющим СВ простирание сместителя и крутое СЗ падение (угол падения 70°), моноклинальная толща разорвана на два блока, которые претерпели смещение. Решить дизъюнктив (рис.88).

При решении этой задачи рассмотрим два варианта:

а) смещение по дизъюнктиву в вертикальном направлении;

б) смешение по дизъюнктиву в горизонтальном направлении.

а) Если перемещение (вертикальное) происходит в наклонных слоях, то при размыве приподнятого крыла границы слоев в нём перемещаются по направлению падения слоя; отсюда формулируется правило: видимое перемещение слоя на горизонтальной поверхности в направлении его падения определяет приподнятое крыло (правило 5 П: поднятый пласт перемещается по падению). Величина перемещения зависит от угла падения слоя. Чем круче падение, тем величина видимого смещения меньше.

В данной задаче при СЗ падении сместителя висячим крылом дизъюнкива является СЗ блок. Вертикальная амплитуда смещений по нему определяется с помощью стратоизогипс одной из поверхностей пласта (подошвы или кровли). Для определения стратоизогипс кровли пласта песчаника находим две точки пересечения линии выхода кровли с горизонталью 600 м в ЮВ блоке. Через эти точки проводим линию простирания кровли (стратоизогипсу) с отметкой 600 м и продолжаем её в СЗ блок, где она уже имеет отметку 500 м (рис.88).

б) Если перемещение по дизъюнктиву произошло в горизонтальном направлении, то границы наклонных слоев также будут смещены на поверхности. Амплитуда горизонтального смещения определяется по величине смещения одноимённых стратоизогипс какой-либо поверхности в разных блоках. Так, например, стратоизогипса кровли пласта с отметкой 700 м в лежачем блоке пересекается с дизъюнктивом в точке 1; эта же стратоизогипса с отметкой 700 м в висячем блоке смещена и пересекается с дизъюнктивом в точке 2. Кратчайшее расстояние между этими точками и составляет горизонтальную амплитуду смещения, равную в масштабе карты 100 м. Даём название кинематического типа дизъюнктива. Это поперечный правосторонний сдвиг.

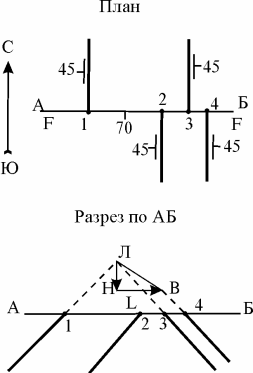

Задача 3. Поперечный крутопадающий дизъюнктив рвёт антиклинальную прямую складку. Сместитель под углом 70° падает на юг. Решить дизъюнктив (рис. 89).

Рис. 89. Определение вертикальной амплитуды сброса при моноклинальном залегании слоя.

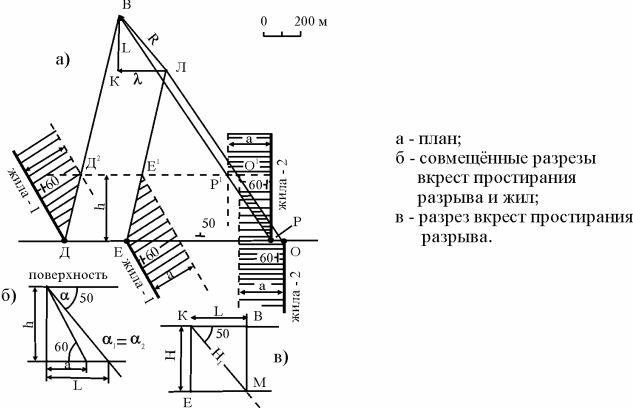

Рис.90. Определение положения линии скольжения и амплитуды смещения жил I и 2.

На рисунке сплошными линиями показаны выходы жил. Плоскости этих жил, рассекаясь дизъюнктивом, образуют линии скрещения (или следы пересечения с ним), а, будучи продолжены, дадут характерные точки пересечений, по которым и можно будет рассчитать аплитуды перемещений висячего блока разрыва относительно лежачего.

На разрезе (рис. 90, в) показано истинное положение плоскости разрыва относительно линии горизонта и от места их пересечения (точка К) отложен отрезок L = 300 м, соответствующий ширине сброса. Опустив перпендикуляр из крайней точки (В) до пересечения с разрывом (рис. 51 в), получим на линии нарушения отрезок КМ = H₁ = 570 м, т.е. истинную наклонную амплитуду сброса. Спроектировав точку М на вертикальную линию, получим отрезок КЕ = H = 360 м, т.е. вертикальную амплитуду сброса. Направление проекции линии скольжения (ЛБ) берем с плана (рис. 90, а). Азимут этой линии равен 310°. Таким образом, определены числовые значения амплитуд смещения дизъюнктива – H, H₁, L, а также азимут направления перемещения висячего блока. Полное название дизъюнктива – поперечный крутопадающий сбросо-сдвиг.

Задача 5. Сместитель вертикален, а пересекаемые им геологические тела имеют различные элементы залегания и острые углы встречи простирания геологических тел и разрыва (рис. 91). Совершенно очевидно, что проектировать все эти элементы на горизонтальную плоскость нельзя, так как они сольются в одну линию. Лучше всего спроектировать всё на вертикальную плоскость самого разрыва.

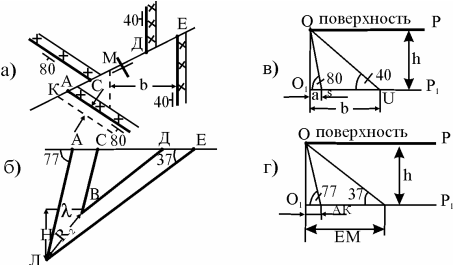

Рис. 91. Расчёт амплитуды перемещения даек при вертикально падающем разрыве (И.П. Кушнерёв, 1977).

На рис. 91,а изображены две дайки, смещённые вертикально падающим разрывом северо-восточного простирания. Дайки падают на запад и юго-запад под различными углами и секутся под косым углом. С первого взгляда трудно определить характер перемещения. Поэтому следует сделать разрез (рис. 91,б) вдоль плоскости дизъюнктива в том же масштабе, что и на рис. 91, а. Так как разрыв сечет дайки косо, то необходимо внести поправки на углы падения даек на нашем разрезе. Видимые углы падений даек в плоскости сечения их разрывом определим путём графических построений (рис. 91,в).

На разрезе изображаем поверхность (линия ОР) и горизонт, расположенный ниже этой поверхности на произвольную величину h (горизонт h;

При решении задач в стратоизогипсах (задачи 4,5) и построении разрезов и планов необходимо соблюдать следующие условия:

1. Искать точки пересечения линий смещения следует раздельно для жил, расположенных в висячем (точка В) и лежачем (точка Л) блоках разрыва.

2. При определении характера смещения висячего блока разрыва относительно лежачего, стрелка вектора R всегда должна быть направлена от точки Л к В.

4. Чем крупнее масштаб планов и карт, тем меньше возникает ошибок при графических построениях.

5. Вести построения линий скрещения жил и разрыва для какой-либо одной геологической поверхности, чтобы исключить влияние их мощностей на величину амплитуды смещения.

Интрузивные горные породы формируются в недрах земли и обнажаются на дневной поверхности только на участках глубокого эрозионного среза.

Выделяются следующие формы залегания интрузивных горных пород:секущие (интрузивные тела проплавляют и механически прорывают вмещающие породы) исогласные (интрузивные тела залегают согласно с вмещающими породами). Основными секущими формами залегания интрузивных тел являютсябатолиты, гарполиты, штоки, магматические диапиры и дайки (рис. 92). К основным формам залегания согласных интрузивных тел относятся лакколиты, лополиты, факолиты и интрузивные пластовые залежи — силлы (рис. 93).

Рис. 92. Секущие формы залегания интрузивных горных пород:

I – батолит (а) и связанные с ним формы: купол (б) и шток(в); г – ксенолиты вмещающих пород; II – субинтрузивные тела:

гарполит (а), его апофиза (б), дайки (в), магматиченские диапиры (г), шток (д)

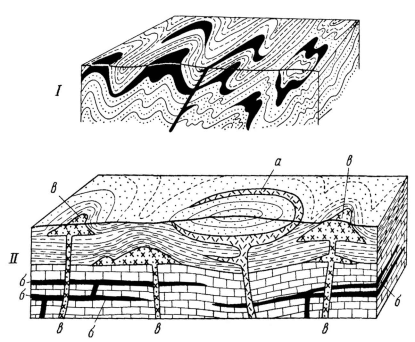

Рис. 93. Согласные формы залегания интрузивных пород:

I – факолиты; II – лополит (а), силлы (б), лакколиты (в)

Интрузивные глубинные породы обычно образуют в земной коре батолиты, гарполиты, лополиты, купола и крупные штоки, а полуглубинные — в основном штоки и дайки (секущие тела), лакколиты, лополиты, факолиты и силлы (согласные тела).

Эффузивные горные породы формируются на земной поверхности и часто сразу же подвергаются интенсивному разрушению. В связи с этим из многочисленных первоначальных форм сохраняются преимущественнопокровы, некки (жерловины) ипотоки(рис. 94).

Пирокластические вулканогенные горные породы имеют преимущественно такие же первичные формы залегания, как и осадочные: слои, пласты, линзы, чехлы и др.

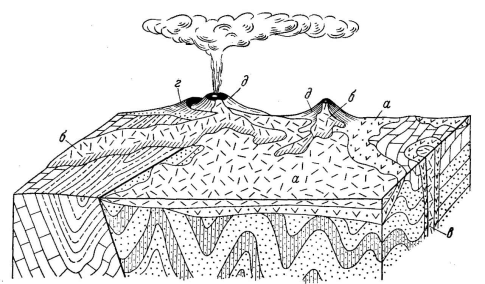

Рис. 94. Формы залегания эффузивных пород:

а –покровы; б – потоки; в – некки; г – сомма; д – конусы; жирная линия – разлом в складках

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Разрывные нарушения (дизъюнктивы)

Разрывные нарушения (дизъюнктивы).

У дизъюнктива различают

Лежачий и висячий блоки дизъюнктива выделяются в том случае, если сместитель имеет наклонное залегание. Тот блок, который расположен под плоскостью сместителя, называется «лежачим», а тот, который нависает над плоскостью сместителя – »висячим».

Активным принято считать висячий блок.

При смещении крыльев относительно друг друга важной характеристикой является амплитуда перемещения. Различают: полную амплитуду (амплитуда по сместителю А-А’), вертикальную амплитуду – h и горизонтальную амплитуду.

Кинематическая классификация

1). Поступательные дизъюнктивы – элементы залегания пород перемещенного блока не меняются.

2). Шарнирные дизъюнктивы (вращательные) – элементы залегания пород в висячем (активном) блоке меняется (то есть меняются угол падения и азимут простирания).

Шарнирные дизъюнктивы: а – с осью вращения у конца;

б – с осью вращения в средней части и цилиндрический дизъюнктив (в).

Практически все природные дизъюнктивы являются шарнирными.

По направлению активного (висячего) крыла.

В надвигах более древние слои, как правило, надвигаются на более молодые слои. Очень пологие надвиги с большой амплитудой перекрытия (десятки-сотни км) именуются тектоническими покровами или шарьяжами. Они обычно широко развиты в областях со сложным складчатым строением. Смещения охватывают огромные массы горных пород, заключающих целые складчатые комплексы.

От тектонического покрова эрозия может отделить участки, которые утрачивают связь с аллохтоном и называются тектоническими останцами. Выходы пород автохтона на поверхность и окружённые отложениями, слагающими аллохтон, называются «тектоническими окнами».

Схема строения шарьяжа.

I – корни покрова; 2 тело или панцирь покрова; 3 – голова (фронт) покрова;

а – тектонические останцы; б – эрозионное (тектоническое) окно.

А – аллохтон, Б – автохтон, В – поверхность волочения.

4. Сдвигами называются разрывы, по которым происходят смещения в горизонтальном направлении.

По направлению смещения крыльев различают правый и левый сдвиги. Если смотреть в плане на линию сдвига по перпендикуляру к ней, то в правом сдвиге дальнее крыло смещается вправо. В левом сдвиге при тех же условиях смещение происходит влево.

Рис. 42. Схема правого (I) и левого (II) сдвигов:

а – сместитель; б – разорванный слой; Н – положение наблюдателя.

Образование сдвигов вызывается воздействием на горные породы противоположно направленных сил (пары сил).

Очень часто смещение крыльев в разрывах происходит не строго вверх (взбросы), вниз (сбросы) или в горизонтальном направлении (сдвиги), а косо по отношению к горизонту. В этом случае в разрывах появляется как сдвиговая, так и сбросовая или взбросовая составляющие разрывы называются сбросо- сдвигами, взбросо-сдвигами.

По углу падения сместителя дизъюнктивы подразделяются на пологопадающие ( 45°) и вертикальные (90°).

Морфологическая классификация дизъюнктивов

1). Послойные дизъюнктивы. Элементы залегания дизъюнктива совпадают с элементами залегания слоев. Амплитуду перемещения определить сложно.

2). Секущие дизъюнктивы.

— продольные согласные – совпадает простирание и направление падения дизъюнктива и слоев, различие в величине угла падения;

— продольные несогласные – совпадает простирание дизъюнктива и слоев, различие в направлении падения.

в) поперечные

Продольный (а), диагональный (б) и поперечный (в) дизъюнктивы.

Согласный (а) и несогласный (б) дизъюнктивы в разрезе.

По отношению к времени образования нарушенных отложений дизъюнктивы делятся на конседиментационные, т. е. возникающие и развивающиеся одновременно с накоплением осадков, и постседиментационные (наложенные), образующиеся после накопления осадков. В конседиментационных в поднятых блоках мощности пород уменьшаются, и отдельные горизонты могут выпасть из разреза. В постседиментационных разрывах мощность пород в опущенных и поднятых крыльях не имеют различий.

Дизъюнктивы нередко развиваются группами, охватывающими значительные территории. Наиболее широко распространены: грабены, горсты, ступенчатые сбросы, чешуйчатые надвиги и чешуйчатые взбросы. Разбитая тарелка, конский хвост

Грабены — структуры, образованные парными сбросами или взбросами, центральная часть которых опущена и сложена на поверхности более молодыми породами по сравнению с породами в приподнятых краевых блоках.

Схема грабенов (а) и горстов (б) в разрезе.

Ступенчатые сбросы характеризуются последовательным смещением (опусканием) в одном направлении каждого следующего блока.

Чешуйчатые взбросы и надвиги представляют собой несколько поверхностей разрыва, наклонённых в одну сторону, по которым наблюдается последовательное смещение (воздымание) в одном направлении каждого следующего блока.

Чешуйчатые надвиги в Чаткальских горах (по ).

Задача 1. Крутопадающим дизъюнктивом, имеющим СВ простирание и крутое ЮВ падение (угол падения 80°), горизонтальная толща разорвана на два блока, которые претерпели вертикальное смещение. Решить дизъюнктив.

Определение амплитуды сброса при горизонтальном залегании слоёв:

а – план; б – стратиграфическая колонка.

Задача 2_. Крутопадающим дизъюнктивом, имеющим СВ простирание сместителя и крутое СЗ падение (угол падения 70°), моноклинальная толща разорвана на два блока, которые претерпели смещение. Решить дизъюнктив.

При решении этой задачи рассмотрим два варианта:

а) смещение по дизъюнктиву в вертикальном направлении;

б) смешение по дизъюнктиву в горизонтальном направлении.

а) Если перемещение (вертикальное) происходит в наклонных слоях, то при размыве приподнятого крыла границы слоев в нём перемещаются по направлению падения слоя; отсюда формулируется правило: видимое перемещение слоя на горизонтальной поверхности в направлении его падения определяет приподнятое крыло (правило 5 П: поднятый пласт перемещается по падению). Величина перемещения зависит от угла падения слоя. Чем круче падение, тем величина видимого смещения меньше.

В данной задаче при СЗ падении сместителя висячим крылом дизъюнкива является СЗ блок. Вертикальная амплитуда смещений по нему определяется с помощью стратоизогипс одной из поверхностей пласта (подошвы или кровли). Для определения стратоизогипс кровли пласта песчаника находим две точки пересечения линии выхода кровли с горизонталью 600 м в ЮВ блоке. Через эти точки проводим линию простирания кровли (стратоизогипсу) с отметкой 600 м и продолжаем её в СЗ блок, где она уже имеет отметку 500 м.

Определение вертикальной амплитуды сброса

при моноклинальном залегании слоя.

б) Если перемещение по дизъюнктиву произошло в горизонтальном направлении, то границы наклонных слоев также будут смещены на поверхности. Амплитуда горизонтального смещения определяется по величине смещения одноимённых стратоизогипс какой-либо поверхности в разных блоках. Так, например, стратоизогипса кровли пласта с отметкой 700 м в лежачем блоке пересекается с дизъюнктивом в точке 1; эта же стратоизогипса с отметкой 700 м в висячем блоке смещена и пересекается с дизъюнктивом в точке 2. Кратчайшее расстояние между этими точками и составляет горизонтальную амплитуду смещения, равную в масштабе карты 100 м. Даём название кинематического типа дизъюнктива. Это поперечный правосторонний сдвиг.

Задача 3. Поперечный крутопадающий дизъюнктив рвёт антиклинальную прямую складку. Сместитель под углом 70° падает на юг. Решить дизъюнктив.

На рисунке сплошными линиями показаны выходы жил. Плоскости этих жил, рассекаясь дизъюнктивом, образуют линии скрещения (или следы пересечения с ним), а, будучи продолжены, дадут характерные точки пересечений, по которым и можно будет рассчитать амплитуды перемещений висячего блока разрыва относительно лежачего.

Определение положения линии скольжения

и амплитуды смещения жил I и 2.

Таким образом, отрезок ЛВ = R представляет собой проекцию истинной амплитуды перемещения блоков на горизонтальную плоскость (т. е. выбранную нами плоскость проекции). Точка «В» («характерная точка») является местом пересечения трёх плоскостей, т. е. дизъюнктива и жил 1 и 2, расположенных в висячем блоке нарушения; эта точка, смещена относительно такой же точки «Л» лежачего блока вниз и к западу по падению плоскости сместителя. Следовательно, это нарушение является сбросо-сдвигом. По правилу сложения и вычитания векторов (правило параллелограмма) вектора можно разложить на сдвиговую, т. е. горизонтальную составляющую (λ), параллельную простиранию нарушения, и сбросовую составляющую (L), перпендикулярную к простиранию разрыва. Зная масштаб плана, отрезки (λ) и (L) можно перевести в числовые величины:

На разрезе (рис. 52, в) показано истинное положение плоскости разрыва относительно линии горизонта и от места их пересечения (точка К) отложен отрезок L = 300 м, соответствующий ширине сброса. Опустив перпендикуляр из крайней точки (В) до пересечения с разрывом (рис. 51 в), получим на линии нарушения отрезок КМ = H1 = 570 м, т. е. истинную наклонную амплитуду сброса. Спроектировав точку М на вертикальную линию, получим отрезок КЕ = H = 360 м, т. е. вертикальную амплитуду сброса. Направление проекции линии скольжения (ЛБ) берем с плана (рис. 52, а). Азимут этой линии равен 310°. Таким образом, определены числовые значения амплитуд смещения дизъюнктива – H, H1, L, а также азимут направления перемещения висячего блока. Полное название дизъюнктива – поперечный крутопадающий сбросо-сдвиг.

Задача 5. Сместитель вертикален, а пересекаемые им геологические тела имеют различные элементы залегания и острые углы встречи простирания геологических тел и разрыва (рис. 53). Совершенно очевидно, что проектировать все эти элементы на горизонтальную плоскость нельзя, так как они сольются в одну линию. Лучше всего спроектировать всё на вертикальную плоскость самого разрыва.

Рис. 53. Расчёт амплитуды перемещения даек при вертикально

падающем разрыве (ёв, 1977).

На рис. 53 а изображены две дайки, смещённые вертикально падающим разрывом северо-восточного простирания. Дайки падают на запад и юго-запад под различными углами и секутся под косым углом. С первого взгляда трудно определить характер перемещения. Поэтому следует сделать разрез (рис. 53 б) вдоль плоскости дизъюнктива в том же масштабе, что и на рис. 53, а. Так как разрыв сечет дайки косо, то необходимо внести поправки на углы падения даек на нашем разрезе. Видимые углы падений даек в плоскости сечения их разрывом определим путём графических построений (рис. 53 в).

При решении задач в стратоизогипсах (задачи 4,5) и построении разрезов и планов необходимо соблюдать следующие условия:

1. Искать точки пересечения линий смещения следует раздельно для жил, расположенных в висячем (точка В) и лежачем (точка Л) блоках разрыва.

2. При определении характера смещения висячего блока разрыва относительно лежачего, стрелка вектора R всегда должна быть направлена от точки Л к В.

4. Чем крупнее масштаб планов и карт, тем меньше возникает ошибок при графических построениях.

5. Вести построения линий скрещения жил и разрыва для какой-либо одной геологической поверхности, чтобы исключить влияние их мощностей на величину амплитуды смещения.

Изуче­ние разломов земной коры привело к развитию представлений о нали­чии среди них особого типа тектонических разрывов, существование которых представляет самостоятельные, первичные черты развития земной коры.

Глубинные разломы характеризуются:

· большой протяженностью (многие десятки, сотни и первые тысячи километ­ров);

· значительной глубиной (проникают до мантии Земли и углуб­ляются в нее);

· длительностью и многофазностыо развития (прояв­ляются на протяжении многих периодов, иногда нескольких эр).

Существенной особенностью глубинных разломов является то, что их редко удастся наблюдать непосредственно, как конкретную ли­нию определенного разрыва. Обычно они проявляются в виде зоны разрывных нарушений, имеющей ширину в сотни метров, километры и даже десятки километров. Устанавливаются они и изучаются по комплексу признаков: структурных (характер в определенной зоне разрывов и складок, сланцеватости, динамометаморфизма), седиментационных (изменение фаций как в самой зоне, так и по обе стороны от нее), магматических (пояса различных интрузий, вулкаяогенные проявления), геоморфологических (перепады высот, смещения реч­ной сети), геофизических (изменение глубины залегания опорных — отражающих или преломляющих — горизонтов, гравитационные сту­пени, линейные полосы магнитных аномалий и др.) и ряду других.

К глубинным разломам относят сбросовые структуры Байкала, Рейна, Восточно-Африканские и многие другие; сдвиговые — Сан-Андреас, Грейт-Глен, Ново-Зеландский, Талассо-Ферганский, Тихо­океанские и многие другие. Имеются тенденции относить к ним и крупные надвиговые разрывы. Далеко не все из них отвечают усло­виям, перечисленным вначале, что свидетельствует о необходимости дальнейшей работы по установлению таких особенностей глубинных разломов, которые являются неотъемлемыми их чертами, позволяя достаточно твердо их выделять среди других крупных тектонических нарушений, классифицировать их.

Это тем более важно, что глубинные разломы определяют многие существенные особенности возникновения и развития генеральных структур земной коры, фациальных особенностей тех или иных районов, магматических проявлений, и, главное, формирования и размещения многих полезных ископаемых. Для этого достаточно напомнить о таком широко известном глубинном разломе, как Иртыш­ская зона смятия.

С представлениями о глубинных разломах тесно связано понятие о первичной основной делимости земной коры. Согласно этому поня­тию земная кора расчленена определенным закономерным образом сетью трещин, на которые накладываются глубинные разломы. Бла­годаря этому земная кора оказывается составленной из мозаики тек­тонических блоков, движения которых и определяют дальнейшее структурное развитие земной коры, в том числе и геосинклинальное.

Как уже отмечалось, с глубинными разломами связаны зоны дроб­ления, катаклаза, рассланцевания, динамометаморфизма, часто про­низанные магматическими образованиями, также сильно изменен­ными. Они известны под названием зон смятия. Многофазность их раз­вития обусловливает большую их сложность. Сильная измененность пород в этих зонах часто приводит к неправильным представлениям о большей древности их, чем это имеет место на самом деле. Изучение зон смятия представляет весьма важную и трудную задачу.

Длительность развития глубинных разломов часто приводит к тому, что по обе стороны разломов могут в течение длительных отрезков времени возникать и раз­виваться особые условия для на­копления осадочных толщ, реали­зации явлений магматизма и фор­мирования месторождений полез­ных ископаемых. В этих случаях говорят о различных структурно-фациалъных (или структурно-формационных) зонах и под­зонах.

Поверхность сместителя не всегда бывает ровной и может быть искривлена, в результате чего при движении между крыльями могут возникнуть полости, которые впоследствии заполняются жильными или рудными минералами. При движении крыльев, соприкасающихся друг с другом, поверхности сместителя становятся гладкими, как бы отполированными. Такие блестящие поверхности носят название «зеркал скольжения«. На зеркалах скольжения можно заметить многочисленные штрихи и борозды скольжения, ориентированные по направлению движения крыльев. Помимо зеркал скольжения, между крыльями часто развиваются брекчии трения, представляющие собой раздробленную и перетёртую массу обломков пород. В брекчии трения часто проникают гидротермальные растворы, из которых отлагаются жильные и рудные минералы.
