Как определить износ цепи велосипеда и что потом с этим делать?

Из всех расходников на велосипеде самым не очевидным является цепь. Износ тормозных колодок, покрышек или грипс вполне заметен визуально, а вот понять, когда наступил подходящий момент для замены цепи, может далеко не каждый.

Износ цепи становится заметным только тогда, когда он приводит к износу звезд, из-за которого начинают проскакивать передачи и дальнейшая езда на велосипеде становится невозможной. Восстановление велосипеда в таком плачевном состоянии влетит в копеечку, ведь менять придется не только цепь, но и кассету, передние звезды и ролики заднего переключателя. Итоговая сумма ремонта, конечно, не будет сопоставима со стоимостью нового велосипеда, тем не менее всех этих трат можно избежать, если вовремя менять цепь и кассету.

Сколько километров может прослужить велосипедная цепь?

В зависимости от качества, стиля и мест катания велосипедная цепь может прожить от 100 до 5000 км. Считается, что на горном велосипеде цепь живет в среднем 1000-1200 км, при достижении указанного пробега ее следует заменить на новую. Если Вы не ездите по грунту и в дождь предпочитаете сидеть дома, то ресурс цепи может увеличиться до 2000-2500 км.

Лично у меня (на моем гибридном велосипеде bergamon helix 2.4) цепь в среднем живет 1500 — 2000 км.

Не забывайте, что цепь может прослужить намного дольше если ее вовремя чистить и правильно смазывать.

Способы для измерение износа цепи:

1. Специальный калибр

Для точного определения уровня износа цепи существуют специальные калибры, которые показывают удлинение в процентах: 0, 0.5, 0.75 или 1.

Пользоваться калибром проще всего, достаточно вставить его в цепь и посмотреть проваливается ли калибр в цепь или нет.

Также бывают более точные калибры, например на фото выше — синий калибр от Park Tool он показывает конкретную цифру растяжения цепи, что конечно более удобно, но я считаю не нужно обычному любителю велосипеда.

А если калибра нет, то можно воспользоваться штангенциркулем или даже обычной рулеткой.

2. Штангенциркуль

Устанавливаем на штангенциркуле 119 мм, просовываем его в цепь внутренними губками и раздвигаем их до упора. Смотрим результат:

3. Рулеткой или линейкой

Длина одного звена цепи равна 0,5 дюйма, но измерять только по одному звену очень неудобно, обычно измеряют длину 24-х звеньев (304,8 мм). Для измерения снимаем цепь с велосипеда и кладем на ровную поверхность, замеряем 24 звена:

По мне — это самый неудобный способ. Я бы рекомендовал купить калибр, благо стоит он просто копейки и без лишних проблем следить за состоянием своей трансмиссии.

Способы замены велоцепи

Существует, как минимум два подхода к процессу замены цепи.

Одни велосипедисты придерживаются правила замены цепи при достижении ею износа в 0.75%, а другие меняют цепи «по кругу».

Круговая замена цепей потребует от Вас больше времени и внимательности, а так же будут необходимы некоторые первоначальные вложения. Суть этого метода состоит в том, что вместе с новыми цепью и кассетой (с новым велосипедом) покупаются еще 2 новые цепи (всего получается 3 цепи) и далее они меняются по кругу каждые 400-500 километров. Таким образом, пробег каждой из трех цепей может дойти до 1600-1800 км и далее снова покупаются новые цепи и кассета. Плюс этого метода в том, что не нужно ждать пока новая цепь притрется, в любой момент времени все работает идеально. Меняя цепь вовремя Вы увеличиваете ресурс трансмиссии и экономите деньги.

Источник

Как измерить износ цепи линейкой

Определение степени износа цепи

Определение степени износа цепи

Вытягивание цепи обусловлено не физическим удлинением ее пластин, а износом осей звеньев, то есть цепь как бы разбалтывается. Но все равно это приводит к тому, что меняется расстояние между звеньями, и в конце концов появляется несоответствие между длиной звена цепи и расстоянием между зубьями звездочки. Поэтому сильно изношенная цепь начинает очень быстро изнашивать кассету и систему.

Для определения износа надо измерить длину 24 сегментов цепи Измерять можно обычной линейкой или рулеткой, не снимая цепь с велосипеда. В этом случае измерения проводят на верхней половине цепи, когда она слегка натянута.

Измерять надо расстояние между центрами первой и 25-й осей.

Можно, конечно, накатать 10000 км, ничего не делая ни с кассетой, ни с цепью, ни с системой. Но если на изношенную кассету поставить новую цепь, то начнутся проблемы из-за разного шага цепи и кассеты, и потребуется некоторое время на то, чтобы они приработались друг к другу. А сильно изношенная кассета и вовсе не будет нормально работать с новой цепью, равно как сильно изношенная цепь «съест» новую кассету и систему.

Есть мнение, что можно, не дожидаясь сильного износа, приобрести две или три цепи, и менять их по кругу, через 1000-1500 км. Тогда цепи и звездочки будут изнашиваться равномерно.

С другой стороны, разные звездочки изнашиваются по-разному. Естественно, ваши любимые звездочки будут изнашиваться быстрее, чем остальные, поэтому о равномерности износа в этом случае говорить не приходится.

Что посоветовать в каждом конкретном случае? Это зависит от вашего стиля катания и от его интенсивности.

Если велосипед вы катаетесь только по двору или парку, и его пробег измеряется парой сотен километров в сезон, то очевидно, его износ в течение ближайших десяти лет вам не грозит.

А для тех, кто катается много и часто, можно попробовать менять цепи по кругу.

Источник

Как определить износ цепи велосипеда

Чтобы велосипед можно было эксплуатировать продолжительное время, обязательно нужно следить за состоянием износа тех или иных деталей. Одной из важных составляющих конструкции является велосипедная цепь, которая выдерживает колоссальные нагрузки и имеет ограниченный период использования. Он зависит, как правило, от количества пробега велобайка. Но средний километраж из пробегов по ровному шоссе и по горному бездорожью или грязи, определить затруднительно. Как тогда понять когда пришло время менять цепь? Существует несколько точных способов как определить износ цепи велосипеда.

Причины растяжения велоцепи

В среднем цепочная конструкция велосипеда рассчитана на 1500 – 3000 км. Полный износ состоит в том, что она вытягивается. Если для сравнения взять два изделия, новое и старое, и растянуть их по длине на ровной поверхности, то будет очевидно, что старая цепь длиннее новой.

При использовании байка не часто, когда пробег за сезон не превышает нескольких сотен километров по парку или даче, вопросом о замене деталей можно не задаваться в течение 10 лет. А любителям постоянных велогонок, путешествий по бездорожью, горным дорогам, нужно знать к чему может привести чрезмерный износ механизма велосипеда:

Если не следить за процессом изнашивания велоцепи, то можно получить много проблем. В том числе и полный разрыв цепочного механизма, который полностью разрушит работоспособность трансмиссии. И это может случиться в самом неподходящем месте — в походе или на велогонке за городом. А если самому не получится заменить и настроить новую трансмиссию велосипеда, то придется искать мастера и дополнительно тратиться на оплату его услуг.

Инструмент для проверки растяжения цепи

Для проверки состояния годности велосипедной цепи можно использовать несколько популярных способов, применяя несложные инструменты, небольших размеров:

Как измерить степень растяжения

Проверить степень растяжения звеньев может любой человек, это совершенно несложно.

О каждом способе по порядку:

Что замедлит износ велоцепи

Возможно ли отсрочить износ звеньев и что для этого нужно делать? Основные разрушающие факторы, влияющие на порчу это:

В первом варианте косвенно поможет переход на трансмиссию по принципу 1х10, 1х11, 1х12. То есть, спереди одна звезда. Это снизит перекос цепи.

Во втором варианте – борьбе с погодными условиями, будет сложнее. Но если важно, чтобы велосипед был в идеальном состоянии, нужно проводить регулярную очистку трансмиссии и систематически смазывать трансмиссию. Для эффективного обслуживания цепи велосипеда желательно приобрести специальный замок, который поможет быстро снимать и устанавливать обратно на велобайк конструкцию.

Очищение цепи поэтапно:

Ресурс велоцепи можно использовать значительно дольше, применяя специальную стратегию ее замены – круговую замену или как ещё её называют — систему трех. Так как сама трансмиссия изнашивается на много медленнее чем цепочка, то покупают сразу три велоцепи, которые меняют через определенные сроки, зависящие от пробега (800-1000 км) велосипеда по кругу друг за другом. Их используют, таким образом, пока механизмы не получит полный износ.

Итоги

Таким образом, для наилучшего сохранения звезд, кассеты, всей системы трансмиссии велосипеда, необходимо регулярно проводить профилактику износа цепи, ее очистку и смазку, а также и технический осмотр ее состояния. Если во время измерения износа, он превышает допустимые показатели, нужно незамедлительно применять необходимые меры по замене изношенного механизма велобайка на новый.

Источник

Износ велосипедной цепи. Что это такое и как измерить износ велоцепи.

Прежде всего, давайте разберемся, что такое износ цепи и какие есть критерии износа велоцепи.

Износ цепи — это её удлинение вследствие растачивания пинами (осями) своих посадочных мест. На каждом звене буквально доли миллиметра. Но в результате уже вся цепь не может нормально лечь на звезды кассеты. Почитать об устройстве велоцепи можно в статье «Велосипедная цепь».

После этого происходит подтачивание профиля звезды под новый посадочный размер звена. Цепь продолжает растягиваться, всё сильнее стачивая металл звезды и, в конце концов, начинает «прыгать», срываться на соседние звезды или даже прокручиваться.

Критерии износа велосипедной цепи.

Считается, что если удлинение лежит в пределах 0-0,52% от полной длины цепи, то все в порядке и можно кататься.

Если в пределах 0,52-1,0%, то цепь уже нужно менять однозначно, но и, скорее всего, износились самые используемые Вами звезды.

Если менять цепь при удлинении 1,0-1,04% и не менять задних звезд, то новая цепь еще может не проскакивать на них. Это нужно смотреть при езде.

Если менять удлиненную более чем на 1,04% цепь и не поменять задние звезды, то новая обязательно будет проскакивать на старых изношенных звездах.

Стачиваются в первую очередь самые популярные звезды в кассете — средние передачи. Если взамен растянувшейся цепи поставить новую, то она уже не сможет нормально работать, так как посадочные места расточены.

В нашем детстве велоцепи практически не изнашивались и выкидывались вместе с велосипедом. Почему?

Во-первых, самое главное, практически все детские, юношеские, и многие взрослые городские велосипеды были односкоростными, поэтому цепи не подвергались боковым изгибам и не терлись о звезды. Т.е. износа как такового не было.

Во-вторых, на материалах, из которого их изготавливали, никто не экономил. Это была хорошая высокоуглеродистая сталь, значительно уменьшающая износ трущихся деталей, и толщина боковых пластин у звеньев была чуть больше, чем сейчас.

После зимы цепь протирали, смазывали жидкой смазкой и вперед, кататься. Если въехал куда-то в грязь, то отмывали весь велосипед обычной водой, заодно смывая всю грязь и песок с цепи, а после этого опять смазывали (статья о том как правильно мыть и смазывать велоцепь).

Обычно еще в начале сезона или по необходимости подтягивали натяг цепи, регулируя его положением заднего колеса. Ничего сложного не было.

В принципе, практически все то же самое, можно делать и сейчас с цепями односкоростных велосипедов. Правда, производители все же немного экономят на материалах при изготовлении дешевых моделей. В этой связи хочется отметить c хорошей стороны украинского производителя цепей для односкоростных велосипедов «Тяжмаш» и латвийского «Ditton». Их продукция отличаются отличным качеством и вполне приемлимой ценой.

С цепями для моделей велосипедов с переключениями передач все сложнее.

Они должны быть более гибкими, чтобы позволять переключать скорости.

Как заставить цепь гнуться вбок?

В односкоростных велосипедных цепях соединение соседних звеньев состояло из штифта, соединяющего соседние звенья (пин), цилиндрического стакана, скрепляющего пластины внутреннего звена, сквозь который проходил штифт, и ролика, находящегося поверх стакана. Такая цепь практически не изгибалась в поперечном направлении.

У многоскоростных цепей стакана нет. Его роль выполняют загнутые внутрь вокруг отверстий края внутренних щечек, между которыми существует зазор, позволяющий каждому звену чуть-чуть изгибаться вбок относительно другого звена. Края имеют несколько скругленную поверхность, что позволяет цепи лучше изгибаться в поперечном направлении. Все это способствует лучшему переключению передач и работе с перекосом. Кроме того, масло может легче проникать внутрь для смазки штифта.

Цепь постоянно трется о звездочки, и поэтому изнашиваются они одновременно. Правда, цепь изнашивается значительно быстрее. В среднем в 2-3 раза быстрее звезд на кассете (на заднем колесе) и в 4-6 раз быстрее передних звезд. Это при своевременной замены цепи.

Если же цепь долго не менять, то она очень быстро «съест» звезды кассеты, особенно те, на которых чаще всего ездите. Со временем начнут страдать и передние звезды. Так что если не хотите менять все трансмиссию нужно вовремя менять цепь – это значительно экономичнее.

Изношенная кассета велосипеда	Изношенные зубья кассеты велосипеда

Как измерить износ цепи.

В первом приближении, оценить износ можно визуально.

Первый способ. Зафиксируйте отрезок цепи длинной 15-20 сантиметров двумя руками и попробуйте его изогнуть поперек, как показано на рисунке.

Второй вариант. Наденьте цепь на ведущую звезду и оттяните с одной стороны рукой, как показано на рисунке. Если «дельта» превышает 3-4 мм – цепь так же может быть изношена.

Есть более простой и точный вариант – использование специальных инструментов: калибра или штангенциркуля

Измерение износа велоцепи с помощью калибра (шаблона)

Калибры или шаблоны для измерения износа цепи бывают различных форм и производителей. Они измеряют удлинение цепи в процентах от общей длины. Изготовляются или методом точной штамповкой или лазерной резкой. Некоторые образцы приведены на рисунке ниже.

Используя шаблон можно цепь не снимать с велосипеда.

Метод измерения прост и интуитивно понятен. Если сторона шаблона с цифрами 75 или 0.75, что соответствует износу в 0,75%, не вставляется в звенья цепи – у Вас все нормально и можно на ней кататься.

Если сторона шаблона «0.75» вставляется в звенья цепи, а сторона «1.0» нет, значит уже пора её менять, пока звездочки не истерлись.

Если вставляется сторона шаблона 1.0, то цепь нужно выкидывать и внимательно посмотрите на звездочки, скорее всего их то же нужно менять, так как если поставить на старые звезды новую цепь, то она будет проскакивать.

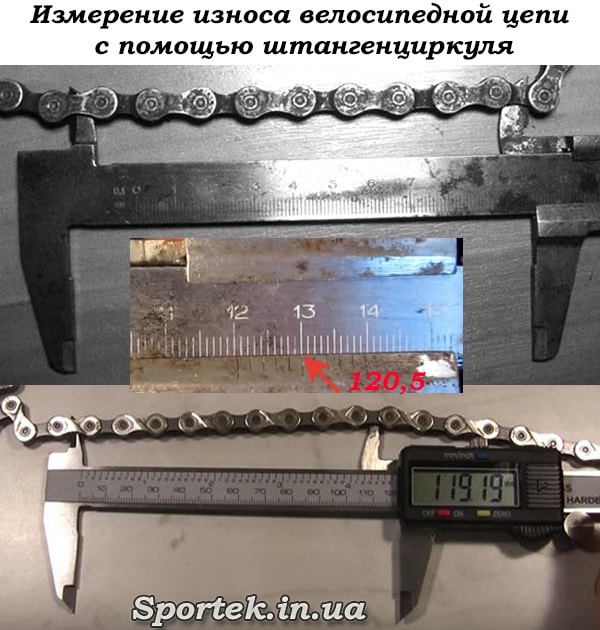

Измерение износа велосипедной цепи с помощью штангенциркуля

Если калибра нет или покупать его слишком дорого можно воспользоваться линейкой или, что значительно точнее, штангенциркулем. Тем более что в нашей высокообразованной стране практически любой мужчина обращается с ним на «ты».

Берем штангенциркуль, выставляем на нём 119 мм, и вставляем верхние упоры (для измерения внутреннего диаметра) в цепь. Следите, чтобы губки штангенциркуля легли ровно на ролики, а не попали в зазор между роликом и внутренней пластиной. Разводим их, натягивая штангенциркулем цепь, и смотрим на цифру:

Некоторые предлагают измерять 304.8 мм, но, по-моему, это не настолько удобно как 119 мм.

Как замерить износ мы рассмотрели, а в следующей статье рассмотрим вопрос: Как уменьшить износ велосипедной цепи?

Видео как правильно измерить износ велосипедной цепи

Источник

Проверяем износ цепи

Изобретение велоцепи произошло около века назад и стало рывком в велосипедной эволюции. Новаторская конструкция позволила уменьшить размер велосипеда, увеличить коэффициент полезного действия, повысить скоростные характеристики байка.

Сама велосипедная цепь представляет собой роликовую конструкцию передающую момент кручения с ведущей на ведомую звезду.

Степень эффективности полезного действия снижается в процессе эксплуатации: новая цепь выполняет задачу на 98%; изношенная снижает скорость передачи кручения в кратное количество раз.

Определение степени изношенности

Износ цепи велосипеда определяется удлинением каждого отдельного звена в результате расширения пинами посадочных мест.

Изношенная конструкция теряет возможность оптимального сцепления с зубьями трансмиссионной звезды.

Профиль начинает подтачиваться под новый размер посадки, цепь растягивается, срывается на соседние звёзды и прокручивается.

Самый слабый элемент звена – средние трансмиссионные звёзды.

Если вместо заношенной велоцепи поставить новую, но с сохранением кассеты, она не будет функционировать из-за сточенной посадки.

В процессе передачи кручения пластины и оси подвергаются постоянному трению, воздействие становится более разрушительным если заканчивается смазочное средство и в местах трения скапливается грязь.

В процессе разрушительного действия пины (пустотелые оси) утончаются, отверстия увеличиваются, расстояния удлиняются, и все составляющие трансмиссионного механизма испытывают повышенную нагрузку от постоянной механической работы.

При износе посадочного места звезды поднимаются от основания по профилю к верхушке и нарушают порядок сцепления.

Передача движения осуществляется 3-7 зубьями, следом идут второстепенные и в конце нагрузку принимают 3-4 зуба с тыльной стороны звезды, по итогу неправильная нагрузка и натяжение ускоряет износ велосипедной цепи.

Причины повреждения:

Защитить цепь от преждевременной поломки поможет соблюдение элементарных правил и правильный уход.

Стандартные параметры велоцепи

При производстве велоцепи выдерживается определенный диапазон промежутка между осями скрепляющихся звеньев. Ширина вычисляется длиной внутренней пластины.

Стандартная ширина внутренней пластины (мм):

Внешняя сторона ширины зависит от количества звезд и колеблется от 7 до 5.5 мм, поэтому в технических характеристиках указывают не ширину промежутка, а количество допустимых звёзд трансмиссии.

Шаг велоцепи практически одинаков для всех звёздочек и составляет 12.7 мм.

Допустимое удлинение между осями

Растяжение велоцепи определяют измерением шага между двумя полыми осями.

Шаг новой цепи должен быть равен 12.7 мм (половину дюйма по международным меркам). Для точной диагностики проверяется многозвеньевый участок велосипедной цепи.

При измерении допускаются определенные различия в параметрах с допуском работы (см. таблицу).

Приводные роликовые цепи:

Допустимое удлинение между пинами соотносится с количеством зубьев: чем меньше зубов, тем длиннее пошаговый допуск.

Данные параметры измерения допустимого удлинения подходят для всех байков кроме 10-ти скоростных.

Измерение допустимого удлинения многоскоростной велоцепи

В многоскоростных байках допустимое расстояние удлинения ограничивается 1% от общей длины.

Цепи измеряются участком с 24 звеньями, что соответствует 1 футу по международным стандартам и 304.8 мм по метрической системе мер.

Проверять степень удлинения можно обычной линейкой, специальным калибром и штангенциркулем.

Измерение допуска линейкой

Для определения степени изношенности взять длинную линейку, натянуть цепь и измерить от расстояния любой оси до точки 24-ой оси после неё.

Если длина велоцепи составляет 304.8-306.4 мм – то допустимое удлинение между осями – 0.52%

1.6/1.8; при длине 396.4-397.9 мм – допуск – 0.52-1.02% общей длины (

Трансмиссия многоскоростной системы функционирует при предельном удлинении до 1%, дальнейший износ увеличивает расстояние между осями и систематически изнашивает все детали механизма передач.

Второй вариант проверки изношенности с применением специальных калибров: индикатор износа цепи велосипеда указывает степень допустимого удлинения в процентных соотношениях от 0; 0.5 до 0.75 и 1.

Для измерения изношенности стороны калибра вставляются в полые оси:

Замер износа цепи велосипеда специальным инструментом

На штангенциркуле устанавливается положение 119 мм, измерительные концы вставляются между роликами и раздвигаются до упора.

По результату определяется степень износа (мм):

Почему необходимо следить за износом?

Если своевременно не заменить изношенную велоцепь, то она начинает деформировать зубья кассетных звезд, новая цепь не будет цепляться за стертые зубья, поэтому для нормальной трансмиссии кассету потребуется заменить намного раньше положенного времени.

Советуем почитать:

Вступай в нашу группу ВК!

В нашем детстве велосипедные цепи практически не изнашивались и выкидывались вместе с велосипедом. Почему?

Может потому что катались меньше?

А может потому, что тогда не было «менеджером», а выпуском техники занимались специалисты. И в изделия не закладывался ресурс на 2-3 года — а делалось все на века. Возьмите современные Уралы, Салюты или Камы ( Белорусские Аисты) — они просто разваливаются на ходу… спицы гнутся, обода колятся, цепь тянется, подшипников — их просто нет — один шарики ))) Вот такая-же ситуация и во всем мире — выпускать одноразовую продукцию. Бизнес — ничего личного.

Потому что те велоцепи были рассчитаны на одну единственную передачу. Они не должны были работать в перекошенном состоянии, как современные, рассчитанные на 7-12 звезд сзади.

Так что неправильно?

Если цепь растянулась, то это ни в коем случае не означает, что трансмиссия сразу пришла в негодность. Как я сказал выше при сильном износе возможны неприятности, но если у вас пробег в основном асфальтовый, без ломовых нагрузок, то можно вполне продолжать ездить.

Во-первых, самое главное, практически все детские, юношеские, и многие взрослые городские велосипеды были односкоростными, поэтому цепи не подвергались боковым изгибам и не терлись о звезды. Т.е. износа как такового не было.

В среднем, ресурс обычной цепи Sram или Shimano 1000-1500 км до того, как растяжение станет таким, что дальнейшее использование начнет вредить кассете. Звезды системы гораздо лучше переносят воздействие растянувшихся цепей. Впрочем, километраж не может точно показать степень износа, так как условия эксплуатации у всех разные.

Чтобы измерить износ цепи, проще всего будет купить специальный калибр, хотя говорят, что точность измерения под вопросом. Более точно узнать износ можно при помощи штангенциркуля. Установите 119 мм на приборе, и вставьте губки для измерения внутреннего размера между звеньями. После этого растяните до упора штангель и посмотрите, что получилось.

Поэтому первое правило — если привод износился сильно, то меняем все сразу — кассету, цепь, систему, а не по частям.

Дело в том, что оценка износа исходя из пробега является весьма условной. Допустим, сегодня я проехал 100 км по гладкому и сухому шоссе, завтра – 30 км месил глину и грязь в лесу, а через неделю проехал гонку 70 км, переключая передачи под нагрузкой и рискуя порвать цепь. Чему равно среднее растяжение цепи на 100 км?

Если длина велоцепи составляет 304.8-306.4 мм – то допустимое удлинение между осями – 0.52%

1.6/1.8; при длине 396.4-397.9 мм – допуск – 0.52-1.02% общей длины (

2.0 мм).
Перечитайте еще раз. 306…мм и 397…(!)мм не кажется странным?)))) это уже под 30% растяжение

8 лет спокойно езжу на работу / с работы, по делам мотаюсь… иногда просто выезжаю покататься для удовольствия. Капитальный ремонт не делал. Смазывал только вилку (чисто для успокоения снаружи и протирал. Без разбора). Велик обычный STERN FORCE 2.0 с обвесом SHIMANO DEORE (ограниченная версия была). По велокомпьютеру пробег порядка 35 тыс. км. То есть в среднем 4,5 тыс. км за сезон. На днях разобрал — немного появились сколы на конусах колесных втулок (это под замену однозначно). Каретка в полном порядке. Смазка еще родная зелененькая везде. Грязи, воды, песка — нет (пыльники отлично справляются). Цепь-кассета-звезда (24 ск) работает как швейцарские часы — все четко и ровно. Колодки правда менял на дисковых гидравлических тормозах. Гидролинию тоже не трогал. Я не знаю как надо ездить, чтобы ушатать фирменный обвес от SHIMANO за пару сезонов? Если только китайское дешевое можно ушатать — ну так там, как и у Белорусов с их «Аистами» — все из сырого метала наверное )))
