Как называется выступ в стене
Как читать фасады домов
Архитектурно-историческая шпаргалка
Т — Тяга
Тяга — горизонтальный или вертикальный поясок, выступ (обычно штукатурный или каменный), членящий стены зданий или обрамляющий панно и потолки. Как правило, тяга состоит из архитектурных обломов.
У — Уши
Уши — криволинейные или прямоугольные выступы наличника, симметрично расположенные по разные стороны от верхней части проема.
Ф — Фронтон
Фронтон — треугольное завершение фасада здания, портика, колоннады. По бокам его ограничивают два ската, а у основания — карниз. Поле фронтона (тимпан) часто украшают скульптурой или лепниной. Обычно фронтон используют для декора дверей и окон зданий.
Фронтон может быть килевидным (напоминать перевернутый киль корабля), лучковым (напоминать натянутый лук), полукруглым (с полуциркульным завершением), прерванным (с горизонтальным карнизом, прерываемым для вставки, например, окна), разорванным (обрамление которого разорвано в одном или нескольких местах), раскрепованным (с выступающими вперед частями), самцовым (сложенным из бревен), ступенчатым (в виде уменьшающихся кверху ступеней), трапециевидным (в виде трапеции), треугольным (в виде равнобедренного треугольника). Ряд треугольных кровель-фронтонов образуют фронтонный пояс. Украшает фронтон акротерий —насадка на острие, конце или вершине в форме вьющихся растений или скульптурных фигур.
Х — Хоры
Хоры — балкон, галерея или лоджия внутри парадного зала или в церкви.
Ц — Цоколь
Цоколь — лежащая на фундаменте нижняя, обычно немного выступающая, утолщенная часть наружной стены здания. Обычно его декорируют. Цоколь может быть ступенчатым, и тогда его называют стереобатом, а его верхнюю ступень стилобатом.
Ч — Четверик
Четверик — в русской каменной и деревянной архитектуре четырехугольное в плане сооружение или составная часть композиций зданий. Нередко четверик сочетается с восьмигранной частью (восьмериком) — так называемый, «восьмерик на четверике».
Ш — Шпиль
Шпиль — вертикальное и остроконечное завершение зданий в виде сильно вытянутого вверх конуса или пирамиды. Часто шпиль венчают флагом, флюгером (вращающееся завершение, которое показывает направление ветра), эмблемой или скульптурой.
Щ — Щипец
Щипец — верхняя часть торцевой стены здания, ограниченная двумя скатами крыши и, в отличие от фронтона, не отделенная снизу карнизом. В готической архитектуре остроконечный щипец называют также вимперг. Поле вимперга украшают ажурной или рельефной резьбой, по краям вимперг обрамляют каменными деталями и венчают флероном (крестоцветом — украшением в виде стилизованного цветка, как правило образованного четырьмя ответвлениями-краббами от вертикального стержня).
Ъ — Контрофорс
Контрфорс — вертикальный выступ или ребро, усиливающее стену. Также это может быть отдельно стоящая опора, связанная со стеной аркбутаном (наружной полуаркой). Внешняя поверхность контрфорса может быть вертикальной, ступенчатой или непрерывно наклонной, увеличивающейся к основанию. Контрфорсы строили в виде устоев, примкнутых к стенам вокруг всего сооружения на некотором расстоянии друг от друга. Их пристраивали в тех местах, где в стену упираются подпружные арки, несущие своды и барабан купола — то есть нагрузка на стену наибольшая.
Ы — Бойницы
Бойницы — отверстия в крепостных стенах для стрельбы. Одной из разновидностью стали машикули — навесные бойницы. Также в качестве бойниц использовали зубцы (мерлон) — выступы крепостной стены или башни в форме «ласточкин хвост» (с раздвоением в верхней части). Сейчас бойницы утратили оборонительное значение. Теперь их используют только как декоративный элемент.
Ь — Консоль
Консоль (кронштейн) — выступ в стене, поддерживающий другие выступающие части здания, например, балкон или карниз. Обычно кронштейны и консоли декорируют.
Э — Эркер
Эркер — закрытая выступающая из плоскости стены часть здания в несколько этажей или во всю высоту фасада кроме первого этажа. Эркеры появились из-за нехватки места на тесных европейских улицах. Тогда, чтобы увеличить жилую площадь, у зданий появились выступающие части на уровне второго этажа и выше.
Обычно эркер снабжен окнами, но может быть остеклен по всему периметру. Выступающий из стены балкон — по сути тоже эркер. Этим он отличается от лоджии — открытого с одной или нескольких сторон углубленного помещения.
Ю — Юбка
Юбка — карниз или козырек по всему периметру здания.
Я — Ярус
Ярус — этаж. Бельэтаж — второй снизу, после цокольного, этаж здания. Обычно он более высокий, чем первый, и в нем располагают парадные анфилады комнат. А над зданием обычно строят цилиндрический бельведер, откуда открывается далекий вид. Это может быть и ротонда — круглая в плане постройка с куполом, по периметру которой обычно расположены колонны.
Словарь архитектурных терминов
Абака (абак) – верхняя часть капители дорического ордера, представляет собой квадратную плиту, находится между эхином и архитравом.
Алтарь – в христианских храмах восточная часть здания, где находится престол. В православном храме алтарь отделен иконостасом.
Антаблемент – несомая часть здания, поддерживаемая колоннами. В античной архитектуре состоит из трех частей: архитрава, фриза и карниза.
Апсида – полукруглая выступающая часть здания, перекрытая полукуполом. В христианском храме апсиды располагались в восточной части, в них помещался алтарь.
Архивольт – наружное обрамление арки, часто в несколько рядов, украшенное орнаментом.
Архитрав – главная балка несомой части античной архитектуры, нижняя часть антаблемента, опирается непосредственно на колонны.
Аттик – прямоугольная стенка над карнизом здания или триумфальной арки. На аттике располагались надписи и рельефы.
База – основание колонны.
Барабан – цилиндрическая часть здания, служащая опорой куполу.
Бельведер – площадка, надстройка на верху здания, беседка, расположенная на возвышении, откуда открывается красивый вид.
Бровка – в древнерусской архитектуре декоративная деталь над окном в виде валика.
Вимперг – в готике фронтон треугольной формы над порталом или окном. Оформлялся орнаментом или скульптурой.
Витраж – застекленное окно или дверь,часто украшенное рисунком. В готике цветные стекла скреплялись свинцовыми перемычками и образовывали большие многоцветные картины.
Волюта – архитектурная деталь в виде завитка, спирали. Характерна для ионической и коринфской капители.
Глава (главка) – в древнерусской архитекуре наружная часть купола в виде шлема, луковицы или шатра. Глава ставится на барабан.
Гутты (капли) – элементы античной архитектуры в виде маленьких усеченных конусов, прикрепляемых к нижней поверхности мутулов.
Дентикулы (зубчики) – ряд прямоугольных выступов, идущих вдоль карниза.
Закомара – в древнерусской архитектуре полукруглое завершение наружной стены здания, образующееся от сводчатого перекрытия внутри.
Замковый камень – клинообразный камень, устанавливающийся в центре арки или свода и запирающий все остальные камни. Часто декорируется орнаментом или маской.
Иконостас – преграда, отделяющая храм от алтаря и состоящая из рядов икон, установленных в определенном порядке.
Ионик – в классической архитектуре элемент яйцеобразной формы, заостренный книзу. Из иоников составлялись орнаментальные пояса.
Каннелюры – вертикальные желобки на стволе колонны или пилястры.
Карниз – верхняя часть антаблемента здания, выступающий вперед край кровли.
Кессон – углубление квадратной или восьмиугольной формы на потолке, внутренней поверхности свода.
Колонна – вертикальная опора здания, его несущая конструктивная часть, главный элемент архитектурного ордера. Состоит из базы, фуста и капители.
Конха – в древнерусской архитектуре полусферическое перекрытие апсиды.
Крабб – декоративный элемент готической архитектуры.
Крестоцвет – в готике декоративное навершие шпиля (фиала) в виде распускающегося бутона цветка с крестообразно расположенными лепестками. Крестоцветом называют также декоративный элемент в виде круга с вписанным в него цветком с четырьмя лепестками.
Купол – внутренняя поверхность свода, близкая к полусфере.
Лопатка – в древнерусской архитектуре вертикальный плоский и узкий выступ на стене без базы и капители (в отличие от пилястры).
Лучковый фронтон – завершение фасада здания дугообразной линией (в форме натянутого лука). Часто украшается рельефом или росписью.
Люкарна – небольшое круглое или овальное окно на чердаке или в мансарде.
Люнет – поле стены в виде сегмента, ограниченное архивольтом и боковыми вертикальными опорами, часто декорируется росписью или рельефом.
Метопа – в классической архитектуре промежуток квадратной формы между триглифами. Декорировался рельефами или росписью.
Наос – в Древней Греции внутренняя часть храма, помещение святилища, где находилась статуя божества.
Нервюра – каркасное ребро готического свода. Нервюры образуют декоративный рисунок интерьера.
Неф – главное помещение христианского храма, расчлененное вдоль колоннадой или аркадой на три или пять частей, причем, средний, главный неф выше и шире остальных.
Ордер – в классической архитектуре порядок соотношения несущих и несомых частей здания: колонн и антаблемента. В Древней Греции сложились ордера дорический, ионический и коринфский.
Павильон – небольшая садово-парковая постройка для отдыха.
Периптер – тип античного храма, прямоугольного в плане, со всех четырех сторон окруженного колоннадой.
Пилястра – вертикальный плоский узкий выступ на стене с базой и капителью
Пинакль – в готике небольшая башенка с фиалом, венчающая контрфорс.
Портик – в античной архитектуре открытая с одной стороны галерея на колоннах с фронтоном. Начиная с Ренессанса, использовался в архитектуре различных стилей.
Ризалит – часть здания, выступающая за основную линию фасада. Часто сочетаются центральный и боковые ризалиты.
Роза — в готике большое круглое окно главного фасада храма. Симметричный рисунок витража придает ему сходство с цветком.
Ротонда – круглое в плане здание, перекрытое куполом, часто окружено колоннадой.
Сандрик – небольшой карниз над наличником оконного или дверного проема.
Свод – криволинейное перекрытие здания.
Стереобат – каменный фундамент здания, состоящий из трех ступеней, верхняя из которых называется стилобатом.
Стилобат – поверхность для установки колонн, верхняя ступень стереобата.
Терраса – искусственная горизонтальная площадка, уступ, как бы продолжающие здание.
Тимпан – внутреннее поле фронтона, окруженное со всех сторон карнизом. На плоскости тимпана часто размещаются декоративные скульптуры, рельефы, росписи.
Трансепт – поперечный неф готического храма.
Триглиф – в античной архитектуре элемент фриза дорического ордера, выступающая прямоугольная плита с тремя вертикальными планками; чередуется с метопами.
Фасад – лицевая сторона здания. Различают боковые и задний фасады.
Фиал – в готике шпиль, украшенный крестоцветами и краббами. Венчает собой пинакль.
Цоколь – основание стены, колонны, пилястры. Часто первый этаж оформляется как фундамент и называется цокольным.
Шпиль – остроконечное завершение башни, колокольни, на котором устанавливается флюгер, эмблема или флаг. Например, шпиль Петропавловского собора с фигурой ангела, шпиль Адмиралтейства с корабликом.
Щипец – островерхий фронтон средневековых домов с высокой двускатной крышей.
Эдикула – в античной архитектуре маленький храм. Позже декоративная постройка или деталь, в миниатюре повторяющая композицию большого здания, например, ниша в виде портала с колоннами и фронтоном.
Экседра – полукруглая ниша в центре портика, часто с сиденьями вдоль стен.
Энтазис – небольшое утолщение фуста на одной трети его высоты от основания.
Эркер – выступающая часть здания, закрытый балкон с окнами.
Эхин – нижняя часть капители дорического ордера в форме округлой плоской подушки, находится между стволом колонны (фустом) и абакой.
Добавлено: 18.04.2021 09:27:17
Еще статьи в рубрике Интерьерные решения от дизайнеров интерьера и производителей:
Энергоэффективный дом
Архитектурно-конструктивные элементы стен
Стены могут иметь следующие архитектурно-конструктивные элементы: цоколь, простенки, проемы, карниз, парапет и др. Поверхность стены имеет вертикальные и горизонтальные членения, которые являются ее основными элементами (рис. 5.2).
Горизонтальные членения образуются устройством цоколя, карнизов, поясков; вертикальные — с помощью пилястр и раскреповок. Кроме того, поверхность стены имеет проемы (оконные и дверные) и простенки (участки между проемами).

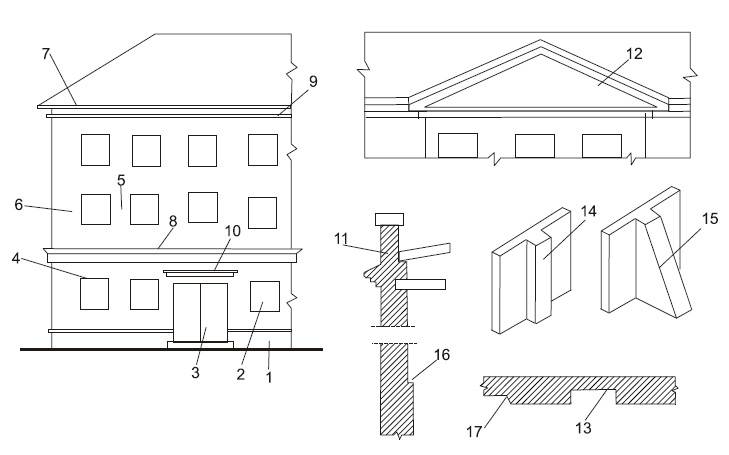

Рис. 5.2. Архитектурно-конструктивные компоненты стен: 1 — цоколь; 2 — оконный проем; 3 — дверной проем; 4 — перемычки; 5 — простенок рядовой; 6 — то же, угловой; 7 — карниз венчающий; 8 — то же, промежуточный; 9 — поясок; 10 — сандрик; 11 — парапет; 12 — фронтон; 13 — ниша; 14 — пилястра; 15 — контрфорс; 16 — обрез; 17 — раскреповка
1. Цоколь и проем
Цоколь — нижняя часть стены, расположенная непосредственно над фундаментом. Верхняя граница цоколя называется кордоном. Кордон всегда делается строго горизонтально, так как при этом цоколь зрительно воспринимается как постамент, на котором возведено здание. Цоколь защищает здание от влияния осадков и случайных механических повреждений, поэтому его выполняют из прочных долговечных материалов.
Цоколи устраивают кирпичные, облицованные отборным, хорошо обожженным кирпичом с расшивкой швов; оштукатуренные цементным раствором (нередко с добавкой в виде гранитной крошки); облицованные плитами из прочных искусственных или природных материалов; из бетонных фундаментных блоков (рис. 5.3).

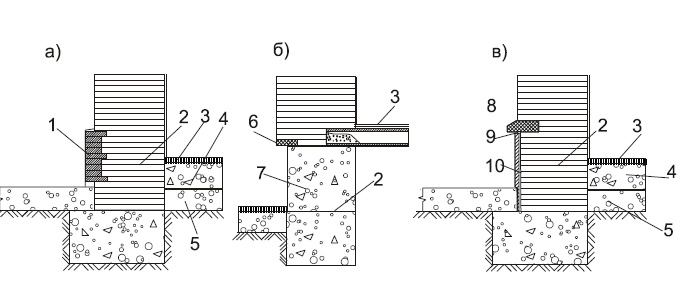

Рис. 5.3. Цоколи кирпичных стен: а — облицованный отборным кирпичом; б — из бетонных блоков; в — облицованный тесаными плитами из естественного камня: 1 — лицевой кирпич; 2 — гидроизоляционный слой; 3 — пол первого этажа; 4 — бетонная подготовка; 5 — уплотненный грунт; 6 — кордон из железобетонных брусков; 7 — стена подвала из бетонных блоков; 8 — кордонный камень; 9 — осадочный зазор; 10 — каменные плиты
Проемы — отверстия в стенах для окон и дверей. Перемычки — конструкции, перекрывающие проем сверху. Простенки — участки стены, расположенные между проемами.
2. Карниз и парапет
Карниз — горизонтальный выступ стены. Карниз, расположенный по верху наружной поверхности стены, называют венчающим или главным. Размер выступа карниза за поверхность стены называют выносом карниза или карнизным свесом. Кроме верхнего карниза в архитектуре Возрождения и классицизма устраивали промежуточные карнизы меньшим выносом; располага ли их обычно в уровне междуэтажных перекрытий или над оконными проемами.
Малые промежуточные карнизы называют поясками. Иногда устраивали отдельные карнизы над проемами (окон или дверей). Такие карнизы называют сандриками. Контрфорсы — вертикальные выступы стен с наклонной внешней гранью (для увеличения устойчивости стен).
Парапет — невысокая стенка, ограждающая крышу. В массовом строительстве в целях экономии парапеты заменяют легкими металлическими ограждениями. Раскреповкой называют утолщение части стены, образующее вертикальный выступ. Пилястры — вертикальные узкие выступы стен (для придания устойчивости стенам большой высоты и протяженности). Ниша — углубление в стене для приборов отопления или других целей.
Архитектурно-конструктивные элементы стен
Все здания, несмотря на их отличие по техническому решению, состоят из отдельных конструктивных частей. Стены – одна из них. Предлагаю рассмотреть архитектурно-конструктивные элементы стен, познакомиться с их названием и назначением.
Проектируя здания, исходят и из эстетических соображений, придавая фасаду вид с привлекательными пропорциями наружных элементов стен здания.
Для исключения монолитности (однотипности) условно разбивают поверхности по вертикали ( пилястры, например, раскреповки) и горизонтали ( цоколя, карнизы).
Основные элементы стен
Цоколь
Нижняя часть здания (стенок), находящаяся на фундаменте, несколько выступающая за плоскость фасада, именуется цоколем. Он соединяет фундамент со стенами.
Верх цоколя (кордон) устраивается горизонтально, поэтому строение с высоким цоколем (50-60см) воспринимается архитектурно законченным, возвышающимся, как на пьедестале. Кроме архитектурно-конструктивной выразительности, цоколь защищает постройку от проникновения атмосферных осадков.
Между фундаментом и цоколем устраивается гидроизоляция, чтобы предотвратить попадание влаги в кладку. В отдельных случаях, когда материал стенок и цоколя разный, то гидроизоляционный слой предусматривают и поверх цоколя.
Для не сейсмических районов — это рулонная гидроизоляция ( рубероид, современные рулонные материалы). Для сейсмической зоны — это гидроизоляция из цементного раствора М – 100, 150, толщиной 30мм.
Цоколь выступает важным архитектурно-конструктивным элементом, образуя основание строения, он придает ему не только зрительную, но и конструктивно большую устойчивость. Отделать его нужно прочными водоустойчивыми и морозоустойчивыми материалами.
Архитектурно-конструктивные элементы стен придают строению пропорциональность форм и размеров, улучшают зрительное восприятие строения в целом.
Проемы
Проемами называются крупные отверстия, оставленные при возведении стен для оконных, дверных блоков, печей. Расстояние между проемами именуют простенками.
Виды простенков:
Верхняя, боковые области, окружающие проем, называются откосами (притолок). В кирпичных наружных стенах кладка в проемах устраивается с выступами в четверть кирпича (со стороны улицы).
Перемычки
Конструкция, перекрывающая дверные, оконные, арочные проемы, называется перемычкой. Перемычки поддерживают расположенные выше стенки, перекрытия. Они должны опираться на стеновую кладку.
По несущей способности перемычки подразделяются :
Более распространены в строительстве сборные железобетонные изделия, размеры которых принимают в зависимости от нагрузки, размеров перекрываемого пространства, толщины стен, на которую она будет опираться. Монолитные перемычки по стоимости и трудоемкости нецелесообразны, но возможны.
Глубина заделки составляет:
Они монтируются на слой раствора толщиной не более 15мм. Перемычка по геометрической форме может быть брусковой, плитной, фасадной и балочной. Если они перекрывают не типовой размер по ширине, то ее изготавливают по индивидуально размещенному заказу.
Архитектурно-конструктивные элементы стен – в частности перемычки могут устраиваться и кирпичного типа при условии, что ширина перекрываемого пространства не более 2 метров, при небольшой нагрузке от выше уложенного материала стенового материала, в не сейсмических районах, при отсутствии вибрации. Их применяют только в не несущих стенах.
Кирпичные перемычки в зависимости от методики кладки бывают:
Карнизы
Карнизы – это горизонтальные выступающие части стены. Главный или венчающий – это верхний карниз. Он рассматривается как один из основных элементов наружных стен, завершая архитектурно-конструктивный ансамбль строения. По функциональности служит для отведения осадков с крыши.
Архитектурно-конструктивные элементы стен — карнизы проектируются с учетом размеров постройки, этажности, принадлежности и гармонии с основной застройкой вокруг.
Монтируются, как правило, железобетонные сборные элементы, которые крепятся анкерами. Если предусмотрен небольшой вылет карниза, то его выполняют из кирпича, путем напуска кладки (полнотелый кирпич).
Карнизы над проемами (оконными, дверными) именуют сандриками. Плоскость фасадов можно разделить дополнительными, промежуточными карнизами простой формы — поясками.
Деформационные швы в стенах здания
При большой длине здания оно может не одинаково реагировать своими частями на внешнее воздействие. Это температурные перепады, неравномерная осадка, сейсмические колебания, что чревато появлением трещин, понижающих несущую способность строения.
Температурные швы разделяют строение на отдельные части от фундамента до крыши. Ширина их рассчитывается исходя из температуры зимнего периода, марки растворов, стенового материала. Например, чем ниже температура зимой, тем чаще устраиваются швы.
Осадочные швы выполняют там, где ожидается неравномерность осадки. На границе разных по структуре грунтов, на стыке построек с разной этажностью, прочих подобных вариантах. Здесь разрезка производится от низа фундамента.
Антисейсмические швы предусматривают в зонах повышенной сейсмичности по принципу, что каждый отдельно стоящий отсек должен быть устойчив к подземным толчкам.
Вентиляционные каналы
Во внутренних стенах отапливаемых зданий устраиваются дымовые и вентиляционные каналы. Они выкладываются из кирпича, могут быть железобетонными(вентиляционные). Их проектируют для воздухообмена в помещениях с повышенной влажностью, с присутствием продуктов горения, интоксикации, прочих подобных моментах.
Из каждого помещения предусмотрен по нормам отдельный вытяжной канал. Каналы не должны сообщаться между собой, а вытяжка происходит на улицу через вентиляционные оголовки на крыше.
Лоджия, балкон, эркер
Это тоже архитектурно-конструктивные элементы стен, обеспечивающие дополнительную полезную площадь и эксплуатационные удобства. Они служат для хозяйственных нужд, их можно присоединить к помещению, где они находятся.
Балкон – это консольная плита из железобетона, заанкереная в наружную стену. Ограждается перилами, балконы застекляются и отделываются изнутри, чтобы исключить доступ осадков, а могут оставаться открытыми.
Некоторые владельцы вторых этажей не имеющие балкон, сами устраивают их, опирая на стойки, но на это нужно специальное разрешение и проект с расчетом нагрузок на опорные части.
Лоджия ограждена с боковых сторон стенами, а сверху перекрытием. Стены опираются на фундамент, выполненный специально для ограждающих стенок лоджии. Она по несущей способности превосходит балкон. Ее также можно застеклить и сделать отличное подсобное помещение.
Эркер выступает за плоскость стены, увеличивая внутреннее пространство изнутри. Он остеклен и соединен с внутренним помещением. Это характерно в особенности в домах старой постройки с архитектурно-конструктивными наружными формами. По форме в плане он может быть разной конфигурации в зависимости от архитектурно-конструктивного решения.
Парапет
Наружные стены довольно часто завершаются парапетом, который является продолжением кладки и возвышается над крышей. Он предназначен для ограждения крыши, по архитектурно-конструктивному решению представляет собой прямоугольную стенку высотой равной 0,7 – 1метр. Парапет, кроме того, служит архитектурной деталью, украшающей здание.
Прочее описание элементов стен
Существуют и другие более мелкие архитектурно-конструктивные элементы стен. К ним относятся:
Фронтон – стенка, закрывающая чердачное помещение на двухскатной крыше с торца, обрамленная выступающими за плоскость карнизами.
Щипец тот же фронтон, только без карниза в нижней части у основания.
Ниши – глухое углубление в стенах. В них утапливают радиаторы отопления, устраивают встроенные шкафы, сантехническую разводку, прочее.
Гнезда – небольшие отверстия или углубления, предназначенные для прокладки в гильзах трубопроводов, заделки концов конструкций, прочего.
Пилястры – узкие вертикально расположенные выступы стенок, служат для местного их усиления при большой длине или высоте, с прямоугольным сечением в плане. Они могут иметь фундамент, базис, капитель, чем зрительно напоминают колонны.
Подобные выступы полукруглого сечения именуются полуколоннами. Пилястры, полуколонны придают зданию эстетическую торжественность, монументальность.
Контрфорсы – конструкции, повышающие устойчивость стен, представляющие собой выступы из них, имеющие наклонное наружное ребро. Эта конструкция придает дополнительную жесткость, прочность при восприятии горизонтальных нагрузок.
Стены иногда выполняются с уступами по высоте кладки, которые именуются обрезами. Уступы на плоскости фасадов по его длине называют раскреповка.
Все архитектурно-конструктивные элементы стен имеют свое функциональное назначение, а также придают зданию архитектурную красоту, выразительность, индивидуальность.
