Общая тема по модем Sierra Wireless
В теме нет куратора. По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку «Жалоба» под сообщениями, на которые необходимо добавить ссылки, или через QMS.
Максимальная скорость download 100 Mbps
Максимальная скорость upload 50 Mbps
LTE 800/900/1800/2100/2600 MHz
WCDMA 900/2100 MHz
EDGE/GPRS/GSM 900/1800/1900
Интерфейсы
USB 2.0 Higth Speed
GPIO 6 шт.
SIM интерфейс 1,8 / 3 В
Разнесенная антенна Да
MIMO Да
GPS gpsOne
Управление AT команды
Поддерживаемые ОС
Android
Linux
WIndows
Размеры 51 x 30 x 4.5mm
Какого, на фиг, монстра?:)
7700 поддерживает только диапазоны 4 и 17 LTE, и поэтому имеет практическое применение только в Северной Америке.
Добрый вечер форумчане.
Нужна помощь с ремонтом модема Sierra Wireless aircard 881U.
Проблема заключается в следующем. После нажатия кнопки подключить. В процессе подключения модем не может подключиться к Интернету. Перепрошивка официальной прошивкой не помогла. Аналогичный модем с тем же ноутбуком работает без проблем, т.е. проблема точно с модемом.
Визуальные отличия рабочего и не рабочего модема. В окне управляющей утилиты у нерабочего модема не появляется белая рамка вокруг надписи EDGE.
Для работы с модемом использую управляющую утилиту Watcher Generic.
Возможно, кто-то сталкивался с такой проблемой или подскажет как побороть проблему.
У меня ноутбук Lenovo T61, имеется модем Sierra Wireless MC8775. Залочен.
Пытаюсь разлочить через DC Unlocker и получаю ошибку такого характера:
Прошивал модем последней прошивкой(2.0.8.19), но это не помогло избавиться от ошибки при разлочке.
Очень нуждаюсь в помощи! :blush:
Что, такая редкая, уникальная прошивка? Может быть, какая-нибудь другая подойдёт, в нормальном формате?
Посмотрите по ссылке в шапке темы на iXBT- там есть коллекция материалов, относящихся к этим модулям.
В дополнение к предыдущему посту:
Модем видит сеть Yota, о чем свидетельствует результат команд AT!GSTATUS? и AT+COPS=?
Но регистрироваться и получать IP адрес не хочет.
Может SIM карту Yota надо было активировать и выбрать тариф?
Но ведь и не активированная на минимальной скорости должна работать, и пустить на свой сайт, чтобы дать доступ в личный кабинет Yota.
AT!GSTATUS?
!GSTATUS:
Current Time: 240 Temperature: 33
Bootup Time: 1 Mode: ONLINE
System mode: LTE PS state: Attached
LTE band: B7 LTE bw: 20 MHz
LTE Rx chan: 3048 LTE Tx chan: 21048
EMM state: Registered Normal Service
EMM connection:RRC Idle
OK
AT+COPS=?
+COPS: (2,»»,»»,»25011″,7),(3,»Beeline»,»Beeline»,»25099″,7),(3,»MegaFon RUS»,»Meg
aFon»,»25002″,7),(3,»MTS-RUS»,»MTS»,»25001″,7),,(0,1,2,3,4),(0,1,2)
Особенности применения GSM-модулей и беспроводных процессоров Sierra Wireless
Модули Sierra Wireless/Wavecom прекрасно работают в качестве обычных GSM/GPRS-модемов, но только с использованием технологии Open AT их потенциал раскрывается полностью. Open AT — мощный инструмент, позволяющий пользователю создать приложение, которое будет выполняться в модуле, не требуя никаких дополнительных внешних элементов (микроконтроллера или процессора с обвязкой). Функционал такого приложения может быть практически неограниченным — от приема-передачи SMS и данных по GSM/GPRS до организации обмена через интерфейсы RS-232, по шинам I 2 C и SPI, а также ввода-вывода через линии GPIO и ADC.
Инструменты для разработки приложений Open AT (рис. 1) свободно доступны после несложной процедуры регистрации на сайте http://www.sierrawireless.com.

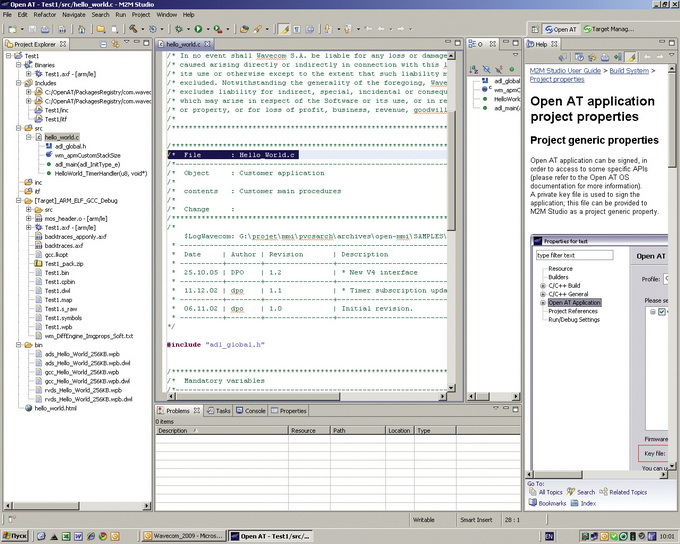

Рис. 1. Среда разработки
В комплекте поставляются примеры программ и необходимая документация. Большинство примеров написано с использованием библиотеки ADL, дающей пользователю возможность высокоуровневого доступа ко всем необходимым ресурсам модема — памяти, портам ввода-вывода и даже управлению вычислительной мощностью/потреблением процессорного ядра. Большое количество примеров применения можно найти на сайте Sierra Wireless (табл. 1). Примеры применения (application Notes) поясняют различные аппаратные и программные аспекты и рассчитаны на разработчиков разной степени подготовки. Примеры сопровождаются исходными текстами кода и принципиальными схемами.
Таблица 1. Список примеров применения Wavecom
| Наименование | Уровень сложности |
| Снижение эффекта эха для серии Q26 и WMP Acoustic Echo Cancellation for Q26_WMP Series | Средний |
| Добавление контрольной суммы к бинарному файлу при работк с Linux Adding Checksum to a binary file using Linux | Повышенный |
| Диагностирование антенны Antenna Diagnosis | Средний |
| Антенный ключ Antenna Switch | Средний |
| Конструкция аудиофильтра для серии Q26 Audio Filter Design for Q26_WMP Series APN and tool | Повышенный |
| Автоматическое соединение посредством TCP-сокета Auto TCP Socket Data connection | Средний |
| Интерфейс Bluetooth, версия 3 Bluetooth Interface v3 | Средний |
| Возможности CMUX, версия 3 CMUX Feature v3 | Повышенный |
| Управление вызовом с помощью клавиатуры Call Management with Keypad | Начальный |
| Блокировка Ячейки Cell Lock | Начальный |
| Вычисление контрольной суммы для ОС Х4х Checksum calculation algorithm for OS X4x series | Повышенный* |
| Среда разработки Open AT® 3: создание новой мелодии Open AT® 3: Creation of new Melody | Начальный |
| Функционал DOTA_Open AT® v2.1x DOTA_Open AT® v2.1x | Начальный |
| Функционал DOTA_Open AT® v3.0x DOTA_Open AT® v3.0x | Начальный |
| Организация питания от двух источников энергии Dual Power Supply | Средний |
| Пример подключения двух СИМ-карт Dual SIM Application Note | Средний |
| Вариант зарядки внешней батареи External Battery Charging Solution | Средний |
| Библиотека математики с плавающей точкой Floating Point Arithmetic Library | Начальный |
| Графическое ядро и драйвер ЖКИ Graphical Engine & LCD Driver | Средний |
| Организация режима «Громкой связи» Hands Free Speaker Phone | Средний |
| Включение питания на модулях новой серии Q24 New Q24 Series Power On | Начальный |
| Среда разработки Open AT® 3: усовершенствованные методы компиляции Open AT® 3: Advanced Compilation | Повышенный |
| Советы по компиляции приложения Open AT Open AT® Application Compilation Tips | Средний |
| Среда разработки Open AT® 3: распределение памяти Open AT® 3: Memory Mapping | Начальный |
| Библиотека генерации периодических импульсов Open AT® 3: Periodic Pulse Generation Library | Повышенный |
| Среда разработки Open AT® 3: управление исполнением программы Open AT® 3: Using Flow Control Manager | Повышенный |
| Пример применения решения C-GPS Opus I Opus I C-GPS Application Note | Начальный |
| Пример применения решения Opus III C-GPS Opus III C-GPS | Начальный |
| Пример приема и отправки MMS MMS Sample Application | Средний |
| Использование PPP в среде Linux PPP using Linux | Начальный |
| Различные режимы потребления энергии Power Consumption Modes | Повышенный |
| Включение режима пониженного энергопотребления с помощью Open AT Power Down Mode Activation Using Open AT® | Начальный |
| Пример использования Q52 в режиме слежения с помощью API Open AT Q52 Omni Tracking Application Note | Средний |
| Пример использования RTC RTC Open AT® API usage | Начальный |
| Загрузка данных с помощью SMS SMS Data download | Начальный |
| Прием и отправка факсов, версия 2 Sending Receiving Faxes v2 | Начальный |
| Использование COM PC-карт для скоростного обмена данными Serial Cards for High Speed Transfer | Начальный |
| Временная синхронизация NTP – SNTP Time Synchronisation (NTP – SNTP) | Начальный |
| Настраиваемая антенна диапазона 900/1800 МГц в виде проводников печатной платы Tunable PCB Antenna 900/1800 | Повышенный* |
| Настраиваемая антенна диапазона 850/1900 МГц в виде проводников печатной платы Tunable PCB Antenna 850/1900 | Повышенный* |
| Исподьзование FCM flow в приложении Open AT Using FCM flow in an Open AT® Application | Повышенный |
| Использование TCP и UDP в среде разработки Open AT® Using TCP and UDP in OpenAT® | Повышенный |
| Управление дежурным таймером сброса Watchdog timer reset | Средний |
| Отладка беспроводных процессоров WMP с помощью JTAG WMP Family JTAG Debug Application Note 001-002 | Средний |
| Общие документы по применению (старый формат представления) | |
| Создание библиотеки в среде разработки Open AT® 2.x Creating an Open AT 2.x Library | Начальный |
| Модифицированные AT-команды и API-интерфейс для UART2 Modified AT commands and API Interfaces for UART2 | Начальный |
| Организация режима «Громкой связи» в среде OS 6.43 OS 6.43 Hands Free Audio | Средний |
| Среда разработки Open AT® 3: компиляция Open AT® 3: Compilation | Начальный |
| Конфигурация TCP/IP параметров в среде разработки Open AT® Open AT® TCP/IP Parameter Configuration | Начальный |
| Портирование задачи Open AT из библиотеки WM в библиотеку ADL Porting Open AT application from WM library to ADL library | Средний |
| Режим «Dead Reckoning» в Q2501 Q25 Dead Reckoning | Начальный |
| Пошаговая инструкция для создания DWL-файла для Open AT ADL задачи Steps to create a DWL file for Open AT ADL application | Начальный |
| Приостановка и возобновление задачи Open AT с помощью режима прерываний Suspending & resuming Open AT applications with interrupt mode | Начальный |
| Интерфейс USB 1.1 USB 1.1 Interface | Средний |
| Интерфейс USB 2.0 USB 2.0 Interface | Средний |
| Использование AT-команд для GPRS, PLMN, AEC, Battery & USSD AT implementation of GPRS, PLMN, AEC, Battery & USSD | Начальный |
| * Предоставляется на условиях подписания соглашения о нераспространении. | |
Начинающему разработчику приложения Open AT потребуется некоторое усилие, чтобы привыкнуть к особенностям новой для него архитектуры. Прежде всего, приложение Open AT выполняется процессорным ядром модуля в режиме кооперативной многозадачности. Это накладывает определенные ограничения на структуру разрабатываемого приложения. Так как монопольный захват процессора на длительное время может привести к срабатыванию сторожевого таймера и перезагрузке всего модуля, требуется более творческий подход в организации длительных циклов ожидания какого-либо события, или инициализации больших массивов и структур данных.
Например, часто встречающаяся ошибка — попытка инициализации в цикле относительно небольшого количества (нескольких десятков) ячеек flash-памяти. Казалось бы, общее время выполнения цикла невелико, но почему-то удается проинициализировать только первый десяток-другой ячеек, а на обращение к остальным ячейкам выдается код ошибки. Причина в том, что доступ к flash-памяти недостаточно быстрый, и требуется разнесение обращений к каждой последующей ячейке как раз на время, требуемое для завершения операций над предыдущей. Вставлять циклы ожидания, как отмечалось выше, небезопасно. Правильней будет завести в приложении циклический таймер с периодом срабатывания в несколько десятков или сотен миллисекунд и выполнять инициализацию очередной ячейки в его обработчике.
Прежде чем использовать в своем приложении доступ к линиям GPIO, следует убедиться в том, что они вообще могут быть доступны программным способом.
Некоторые линии GPIO могут выполнять различные функции (мультиплексироваться) в зависимости от конкретного типа модуля и его настроек — например, в модуле Q2686 линии GPIO14 и GPIO15 задействуются как сигналы CT103/TXD2 и CT104/RXD2 при работе с UART2, и использовать их под свои нужды без отключения UART2 невозможно. Разумеется, также невозможно использовать линии GPI для вывода, а линии GPO — для ввода.
Если линия GPIO доступна для работы и на ввод, и на вывод, убедитесь, что правильно сконфигурировали направление (ввод либо вывод) перед обращением к ней.
При работе с UART (RS-232) следует помнить, что принимаемые данные будут поступать в обработчик не байт за байтом, а различного размера порциями, но не более 120 байт за раз. Происходит это вследствие внутренней буферизации входного потока в ОС модуля, и логику обработки поступаемых в приложение данных следует строить с учетом этой особенности.
Большим подспорьем при отладке приложения Open AT являются так называемые трейсы (traces) — отладочные сообщения (рис. 2), выводимые при помощи специальных макросов TRACE и DEBUG с уровнем 1 в программе TMT (Target Monitoring Tool).

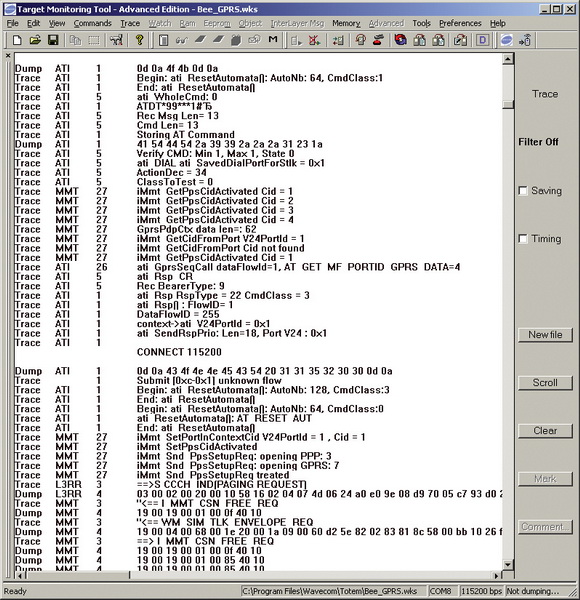

Рис. 2. Программа TMT
Можно включить другие уровни, получив, таким образом, возможность наблюдать за богатым внутренним миром модуля — процессами запуска и остановки таймеров, ввода-вывода, выделения и освобождения памяти и так далее. Помимо группы CUS4, куда относится вывод TRACE и DEBUG, есть и другие группы, которые могут оказаться полезными при поиске проблем в приложении. Программа TMT позволяет снимать и записывать в файл отладочные сообщения, которые могут впоследствии анализироваться специалистами Wavecom при разборе особенно сложных случаев. Для снятия трейсов может использоваться USB-интерфейс (для Q268x) или второй последовательный порт беспроводного процессора.
О «железе»
При использовании готовых (корпусированных) модемов или модулей Sierra Wireless/Wavecom следует соблюдать рекомендованные условия применения — температурный диапазон, требования к источнику питания. Если вы собираетесь использовать модуль в своем изделии, внимательно изучите документацию на конкретную модель, в частности, документ под названием CDG (Customer Design Guidelines). Этот документ дает рекомендации и общие соображения по применению модулей Sierra/Wavecom, включая конкретные примеры решений и типовые схемы узлов, в частности:
Очень важно соблюсти все требования к источнику питания (минимальное и максимальное напряжение, возможность выдерживать значительные по силе кратковременные выбросы потребляемого тока, допустимый уровень пульсаций), так как это впоследствии избавит разработчика от плохо обнаруживаемых и на первый взгляд бессистемных сбоев в работе спроектированного устройства.
Дополнительный способ проверки правильности схемотехники — это заказ бесплатной услуги анализа схемы на Sierra Wireless. Результатом анализа является документ, в котором по пунктам перечисляются найденные ошибки, отклонения от допустимых режимов, «опасные» места с точки зрения потенциальных проблем по ЭМС. Имея огромный опыт работы с GSM-продуктами, инженеры Sierra Wireless помогут найти оптимальное решение и избежать лишних шагов при производстве прототипов изделия. Информация может быть предоставлена в виде электрических принципиальных схем и топологии печатной платы в каких-либо широко распространенных форматах: например, можно просто конвертировать чертежи в файлы PDF. Экспертный анализ выполняется в срок от нескольких дней до двух недель.
О прошивке
Время от времени Sierra Wireless выпускает обновления прошивок для своих модемов.
Как правило, это обусловлено накопившейся критической массой исправлений и полезных дополнений, достаточно большой, чтобы выпустить очередное обновление.
Не стоит гнаться за модой и ставить себе самую последнюю вышедшую прошивку. Сперва изучите список того, что было исправлено в новой версии, обычно список таких исправлений есть в прилагающемся к обновлению документе Release Notes. Если в этом списке есть и ваша проблема (или похожая на нее) — обновляйтесь. Если нет — подумайте еще раз. Вполне возможно, что вместе с исправлениями прошлых ошибок в новом обновлении могли затесаться какие-либо новые. И хотя вероятность этого крайне мала, все же оцените — стоит ли игра свеч?
Обновить прошивку в модеме очень просто — в любой программе-эмуляторе терминала с помощью команды AT+WDWL по протоколу XMODEM. Процедура обновления может занять несколько минут, при этом прерывание процесса крайне нежелательно. Впрочем, если это все же произошло, и модем перестал подавать признаки жизни, ничего страшного — модем всегда можно восстановить с помощью утилиты DwlWin.
Общие соображения
АТ-команды — это первое, с чем сталкивается любой разработчик, который ранее никогда не работал с GSM-технологиями. Несмотря на то, что полное описание AT-команд занимает сотни страниц, для начала практической работы необходимо изучить и понять, как работают два-три десятка ключевых команд. Для тех, кто только начинает знакомиться с азами передачи информации c помощью GSM, большим подспорьем может оказаться программа Expresso. Expresso автоматически обнаруживает подключенный к ПК GSM-модуль (рис. 3), позволяет «в один клик» прочитать основные параметры устройства, отправить СМС или совершить голосовой звонок.
Sierra Wireless
О компании Sierra Wireless
Канадская компания Sierra Wireless, основанная в 1993г., — один из мировых лидеров в разработке решений для беспроводной передачи данных, беспроводных модемов для мобильных компьютеров и М2М, ведущий разработчик и производитель продуктов на основе новейших технологий 3G, GSM/GPRS/EDGE, Ethernet и WLAN. Sierra Wireless — ключевой поставщик на рынке ведущих мобильных сетевых операторов, а также — производителей оборудования для мобильных компьютеров, сетевой и промышленной автоматизации и энергетического сегмента рынка. Занимает первое место на рынке беспроводных технологий Северной Америки.
Линейка продуктов компании Sierra Wireless включает в себя как высоконадежные терминалы и роутеры для индустриальных применений, так и устройства потребительского класса: 3G/USB-модемы и PCMCI-карты для ноутбуков.
Показателем высокого качества является то, что встраиваемые мобильные 3G-терминалы SierraWireless используются Нью-Йоркской полицией, а 3G-модемы продаются под торговыми марками крупнейших операторов сотовой связи: AT&T, Verison, Sprint и другими. Индустриальные решения от SierraWireless включают в себя не только оборудование для передачи данных, но и управляющее программное обеспечение. Предлагаемые решения разработаны в соответствии с международными стандартами и гарантируют оперативный и экономичный доступ к 3G-, CDMA- и GSM-сетям сотовой связи по всему миру.
После приобретения Wavecom компания SierraWireless стала компанией номер один на рынке GSM-продукции для M2M-приложений. Оборот объединенной компании составил 800 млн. долларов. Линейка продуктов охватывает диапазон от 3G-модулей до промышленных роутеров класса предприятия с поддержкой сетей Ethernet/WiFi/3G.
Сильная сторона продукции SierraWireless — это выверенность технических решений и высокая надежность. Высокие технические параметры продуктов SierraWireless гарантируются применением микросхем Qualcomm — ведущего разработчика электронных компонентов для сетей третьего поколения и владельца огромного числа патентов в этой области. M2M-терминалы AirLink могут применяться в ответственных приложениях, таких как общественная безопасность и потенциально опасные производства. Качество потребительских 3G USB-модемов и встраиваемых PC-карт подтверждено сотовыми операторами по всему миру, продающими продукцию SierraWireless под своими собственными торговыми марками. Развивающиеся в нашей стране сети третьего поколения позволяют создавать новые приложения и услуги. Продукты SierraWireless дают разработчикам новых систем надежную аппаратную и программную платформу для достижения беспрецедентно высоких скоростей передачи данных.
