Splitshot и tripleshot в чем разница

Сравнение Lowrance HOOK2 7 TripleShot против Lowrance HOOK2 5x GPS Splitshot

Лучшие технические характеристики и функции

Разрешение экрана по вертикали

Разрешение экрана по горизонтали

GPS-модуль

Частота второго луча

Диагональ экрана

Сравнительная таблица значений характеристик Эхолоты среди всей выборки товаров

Победитель Lowrance HOOK2 7 TripleShot

Сравнение Lowrance HOOK2 7 TripleShot и Lowrance HOOK2 5x GPS Splitshot: основные моменты

Именно трансдьюсер посылает в воду звуковые сигналы. В некоторых моделях он является съемным.

Число пикселей, из которых состоит каждая вертикальная строка дисплея эхолота. Чем параметр больше, тем лучше качество изображения.

Число пикселей, из которых состоит каждая строка дисплея эхолота. Чем параметр больше, тем лучше качество изображения.

Некоторые модели располагают GPS-модулем, благодаря которому отображается ваше местоположение на карте.

Чем выше частота второго луча, тем более точной будет информация. Но одновременно с этим сокращается глубина эхолотирования.

Диагональ встроенного дисплея, измеряемая в дюймах (один дюйм равен 2,54 см). Чем она больше, тем комфортнее наблюдение.

Чем выше частота третьего луча, тем более точной будет информация. Но одновременно с этим сокращается глубина эхолотирования.

Максимальное число пройденных вами треков, которое может быть сохранено в памяти GPS-модуля, встроенного в эхолот.

Некоторые трансдьюсеры имеют датчик температуры воды, либо обладают возможностью его подключения.

Именно трансдьюсер посылает в воду звуковые сигналы. В некоторых моделях он является съемным.

Чем больше глубина эхолокации в пресной воде, тем больше возможностей для ловли рыбы. Реальный параметр зависит от состава воды.

Поддержка карт памяти в основном требуется эхолотам с GPS-модулем. В этом случае накопитель будет использоваться для хранения навигационных карт и маршрутов.

Встроенный Bluetooth-модуль позволяет настроить синхронизацию со смартфоном или планшетом, но связь будет держаться только на небольшом расстоянии.

Модели со встроенным Wi-Fi позволяют отправлять результат сканирования на смартфон или планшет.

Посредством Ethernet к эхолоту подключаются другие устройства: сонар, дополнительный радар или внешний монитор.

Видеовыход позволяет отправить картинку с эхолота на внешний монитор.

С помощью видеовхода к эхолоту подключается камера, благодаря чему становится возможным визуальное наблюдение за рыбой.

Флэш-накопитель позволит обновить прошивку и загружать новые карты, если эхолот обладает GPS-модулем.

Протокол связи, позволяющий объединять несколько эхолотов в одну большую сеть. Для подключения применяются разъемы Mini-c и Micro-c, а также кабель DeviceNet.

Эта функция позволяет увеличить фрагмент картинки, изучая тем самым конкретные объекты.

Многие эхолоты способны отразить на своём экране структуру дна, находящегося под судном.

Чем выше частота основного луча, тем более точной будет информация. Но одновременно с этим сокращается глубина эхолотирования.

Дисплей эхолота может быть черно-белым и цветным. Также у разных экранов отличаются технологии их изготовления.

Свидетельствует о степени водозащиты. Класс IPX7 говорит о возможности погружения на метровую глубину на 30 минут.

Если устройство поддерживает подключение к 12-вольтовому источнику питания, продолжительность его работы не будет ограничено собственной батареей.

Некоторые эхолоты отказываются корректно работать, если температура окружающей среды превышает определенное значение.

Некоторые эхолоты поддерживают сенсорное управление, благодаря чему настройка значительно упрощается.

Если экран обладает подсветкой, эхолотом можно будет пользоваться в темное время суток, не применяя для этого фонарик.

Чем большим количеством лучей обладает устройство, тем более широкий участок оно сканирует. Также число лучей влияет на подробность отображаемой информации. Чаще всего эхолоты имеют два луча.

Некоторые модели умеют излучать волны не только вниз, но и в стороны. Это позволяет ознакомиться с объектами, находящимися по бокам от судна.

Многие эхолоты соответствуют классу защиты IPX7, что говорит об их возможности выдержать краткосрочное подводное погружение.

Источник

Splitshot и tripleshot в чем разница

Этот цикл статей адресован тем, кто собирается приобрести или уже приобрел свой первый самый простой или уже не самый простой эхолот. Короткие описания самых важных отличий в модельном ряду современных эхолотов. Так сказать, главные «фишки» наиболее удачных моделей. Здесь будут приведены рекомендации по выбору, правильной установке, подключению, настройке, использованию и самое главное по пониманию его изображения. Постараюсь также описать, что он может, а что ему не под силу, где он незаменимый помощник, а где даже обманщик.

Часть 1. Выбираем современный эхолот

Самое главное ответить на вопрос: «Зачем он нужен?». Для этого перечислим практическую пользу, которую он дает, и, исходя из этого, можно будет лучше понять, какая модель нужна именно Вам. Лучше на конкретных жизненных примерах.

Итак, выбор подходящей модели. Для начала нужно определить спектр задач для эхолота. Хорошо бы не желать ненужных для Ваших рыбалок свойств, потому, что за каждую полезную функцию придется платить.

Ниже приведены несколько наиболее типичных примеров подбора эхолота под поставленные задач и наиболее удачные модели на рынке, отвечающие запросам в каждом рассматриваемом случае.

И рекомендации по конкретным моделям в порядки увеличения стоимости, ну и возможностей соответственно. Отмечу, что, если я рекомендую какую-то модель для отвесной ловли, например, то это не значит, что он не пригоден для спиннингиста. Просто постараюсь подчеркнуть самую сильную сторону конкретной модели.

1. Куму на подарок

Пожелания: Он рыбак, ловит спиннингом и на удочку. Эхолот должен быть хороший, но не дорогой.
Решение: Самый простой однолучевой эхолот, но качественный. Можно черно-белый.

2. Для себя любимого

Пожелания: Ловля на дорожку на глубинах 1.5-4 метра, в основном щука. Хочу видеть глубину, рельеф дна, водоросли и рыбу. Каждая копейка на счету.
Решение: Подойдет относительно простой, однолучевой, черно-белый эхолот, но опять, же проверенной фирмы.
В данных условиях (глубина до 4м), рыбу практически нет шансов увидеть бюджетным эхолотом, потому как она просто разбегается из-под движущейся на моторе лодки. Я пришел к такому выводу, наблюдая за наличием рыбы на таких глубинах, при помощи самой серьезной рыбопоисковой системы Lowrance HDS + StructureScan, которая способна видеть рыбу на расстоянии до 90 метров в две стороны от лодки.

Мне посчастливилось побывать на водоеме с относительно небольшими глубинами и невероятным количеством разной рыбы. Были хорошо видны плотные стаи довольно крупных рыб по краям экрана, на максимально досягаемой боковым лучом дистанции для этих условий. И практически ничего не было прямо под лодкой. То есть если бы не было боковых лучей структурсканера, я бы никогда и не узнал что там полно рыбы. Не стоит путать эту систему с обычными многолучевыми (3-6 лучевыми) 2Д и даже 3Д эхолотами, их возможности гораздо скромнее!

Именно поэтому не стоит акцентировать внимание на отображении рыбы на мелких местах, если нет бокового обзора как в самых передовых и достаточно дорогих моделях. Но важна будет способность качественно отобразить травяной покров для понимания, есть ли шансы встретить интересующую нас рыбу к конкретном типе травы.

Чуть не забыл упомянуть о новых недорогих бюджетных эхолотах серии MarkElite 4 с цветными, но экономичными светодиодными экранами. За ними будущее.

Обе модели, как впрочем, и остальные Лоренсы, способны читать карты NAVIONICS. С картами можно ознакомиться здесь.

Особенность карты NAVIONICS в свежести картографических данных и достаточно высокой их достоверности. Но отсутствуют незначительные континентальные водоемы (маленькие речки, озера, водохранилища).

Lowrance Mark-5x Pro

Lowrance Mark-5x DSI

Lowrance Mark-4

Lowrance Elite-4

Lowrance Elite-4 DSI

3. Если Вы серьезный спиннингист

Конечно, добрую службу сослужат и вышеперечисленные бюджетные модели, но настоятельно рекомендую, все же вооружится более продвинутой техникой.

В нашей статье, в конце которой видео, подробно рассказано и показано как последние три модели с маркировкой DSI изображает рыбу, коряги, водоросли.

Лучше его уже будет только серия Lowrance HDS с дополнительным блоком Структурсканер, который добавит боковые лучи в стороны от лодки, «рентгенное» качество изображения, и конечно классический 2Д эхолот, с обновленным процессором для отвесной ловли. В этой системе уже есть все и в самом лучшем исполнении, но стоимость уже в два и более раз выше (в зависимости от размера дисплея). Если данное обстоятельство Вас не пугает, вперед к самому лучшему! За дополнительную плату, его и правильно установят и научат, как пользоваться за один день.

И наконец «топовая», свежайшая разработка Lowrance HDS Gen2 Touch
Помимо всех перечисленных функций и преимуществ рассмотренных моделей, этот флагман, как видно из названия, имеет сенсорный экран, адаптированный для эксплуатации во внешней среде. Проверяли, слушается пальцев даже с залитым водой экраном. Блок Структурсканера уже встроен вовнутрь и добавлен разъем видео входа для подключения камеры. Более того, к нему можно подключить дополнительный Wi-Fi модуль и управлять монитором или несколькими и всеми его системами с Вашего iPad или iPhone лежа на диване внутри катера. После поверхностного тестирования могу сказать, что HDS Gen2 Touch удобнее, проще, логичнее и быстрее. Хотя сам тачскрин-экран еще требует проверки временем на предмет работы в экстремальных условиях: мороз, работа в перчатках, управление в условиях вибрации на скоростном судне. Приятно, что важные функции продублированы физическими клавишами.

Lowrance Elite-5

Lowrance Elite-5x DSI

Lowrance HDS 10

Lowrance HDS Gen2 Touch

Lowrance Elite-5 DSI

4. Для зимы

Здесь на первый план выходят минимальный вес всего комплекта (голова, датчик-излучатель, батарея). Разумеется минимальное энергопотребление. И удобные габариты (минимальные) для ношения на груди или под курткой. Лучше даже черно-белый экран. Но, исключение составляют новые модели серии МаркЭлит с 4 дюймовым экраном. Там используется цветной светодиодный очень энергосберегающий дисплей.

Еще стоит отметить, что во всех упомянутых моделях (кроме DSI) есть функция «флешер»

Многим любителям зимней рыбалки она очень нравится. Только вы ещё дополнительно к Флешеру получаете за эти же деньги и полноценный эхолот.

Идеальные модели для этих целей, пожалуй, следующие:

Lowrance X-4 привлекателен ценой (155 дол.). Но с небольшим разрешением экрана.

Lowrance Х-4 Pro тоже, что и предыдущий, но с расширением луча с 60 до 120 градусов. Для большего захвата площади под датчиком.

Lowrance Mark-5x Pro. То же, только с расширением луча с 60 до 120 градусов. Для большего захвата площади под датчиком.

Привлекательность последних двух моделей в их абсолютной универсальности для любых видов рыбалки. Лодочной, зимней, морской, речной, отвесной, поисковой. Это та самая золотая середина без копейки переплаты.

Lowrance Mark-4 интересен тем, что способен расширить луч с 60 до 120 градусов и имеет встроенный GPS.
Наличие GPS-а будет очень кстати, если Вы собираетесь посетить свои зимние точки летом на лодке, или, наоборот, на любимые, наработанные за лето точки прийти зимой по льду. Он черно-белый в минимальных габаритах. В принципе цветность не является недостатком для «зимнего» эхолота, просто батарея будет разряжаться несколько быстрее, процентов на 20-30. Хотя можно просто кинуть в рюкзак запасную, опять же размером с сигаретную пачку для экономии веса. Mark-4 для своего функционала (характеристик) стоит очень гуманно и вообще очень свежая разработка. В целом, приятная модель.

Если речь идет о стационарной, «сидящей» зимней рыбалки, или есть средства передвижения по льду, практически все равно, какой вес и габарит переносимого комплекта. Просто снимаем свой эхолот с лодки и вставляем в «Зимний набор для эхолота (PPP-18I)».

Lowrance X-4

Lowrance Х-4 Pro

Lowrance Mark-4

Lowrance Mark-5x

Lowrance Mark-5x Pro

Lowrance Elite-4x

Lowrance HDS-5 GEN2

В следующем продолжении статьи мы рассмотрим вопросы частот, углов лучей и правильной установки на лодку Вашего эхолота.

Источник

Обзор серии Lowrance Hook2

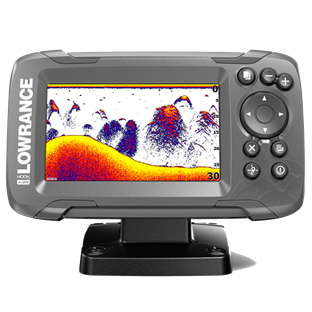

В конце 2017 года компания Lowrance обновила серию эхолотов эконом-класса Hook, новая серия называется Lowrance Hook2. В этом обзоре я постараюсь без надоевших штампов (“Cамый простой эхолот в мире!”, “Найти рыбу стало еще проще!”, “Отличный функционал за небольшие деньги!”) изложить свою точку зрения на эти приборы. Lowrance декларировал, что после многомесячного исследования рынка они поняли, что нужно большинству рыболовов, какие функции из приборов эконом-сегмента можно выкинуть без особого сожаления, а какие стоит добавить. И при этом сохранить ценовую политику.

Прежде всего хочется сказать, что производитель сделал все, чтобы запутать покупателя. Если в серии Hook было две линейки приборов – с картографией и без, то теперь есть три линейки: без GPS (обычные эхолоты), с GPS но без полноценной картографии (так называемые GPS-эхолоты, аналог серии Garmin Striker), и с GPS и полноценной картографией (полноценные эхолоты-картплоттеры). Если в старой серии Lowrance Hook датчиков было два: с обычным 2лучевым эхолотом и с 2лучевым эхолотом с нижним сканированием, то теперь датчиков три. Если раньше экраны были 3-4-5-7 дюймов, то теперь 4-5-7-9-12 дюймов. Разнообразие выросло. Попробую вместе с вами последовательно во всем разобраться.

Классификация по эхолокационным возможностям

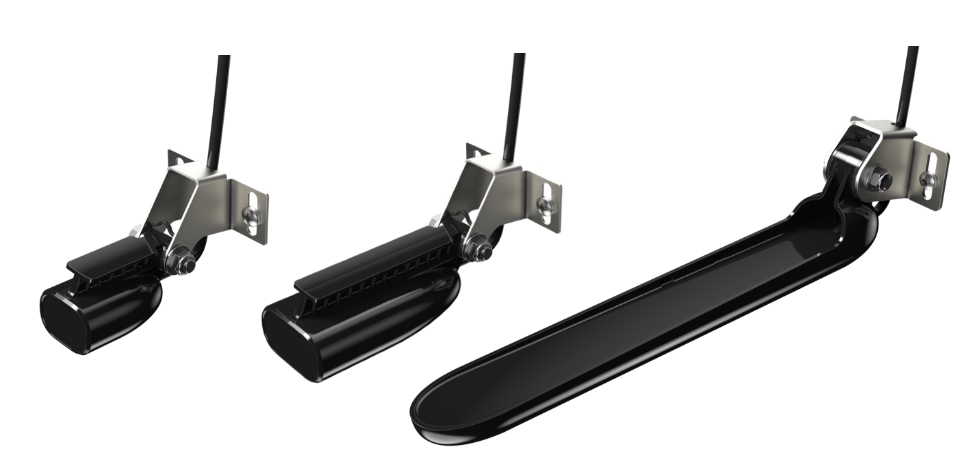

Теперь в серии Lowrance Hook2 у покупателя есть возможность выбора из трех датчиков.

Самый простой датчик называется Bullet (пуля), и он урезан по возможностям даже по сравнению с датчиком от простейшего эхолота предыдущей линейки Lowrance Hook-3x. Если у Hook-3x датчик был 2лучевой (83/200кГц, 20°/60°), то теперь датчик Bullet ОДНОлучевой (200кГц, угол конуса пока неизвестен, хотя Lowrance утверждает, что он широкий). Видимо компания Lowrance решила, что 2лучевой эхолот теперь ни к чему. А я помню, как во второй половине 90-х годов прошлого столетия 2лучевые эхолоты только-только появились, и это было прорывом. Широкий луч показывал больше рыбы, узкий луч более детально прорисовывал дно… ну что же, возможно в серии Hook3 нас ждет очередная революция. 🙂 Датчиком Bullet комплектуются самые недорогие модели серии Hook2 с 4-дюймовым экраном: Lowrance Hook2-4x и Lowrance Hook2-4x GPS (первый это просто эхолот, у второго есть встроенный GPS, но без полноценной картографии).

Более продвинутый датчик называется SplitShot. Это реинкарнация популярного датчика HDI Skimmer 000-10976-001, в котором был совмещен 2лучевой классический эхолот и нижнее сканирование DownScan. Однако, как и в случае с датчиком Bullet, Lowrance решил, что 2лучевой классический эхолот рыболовам больше не нужен, и в датчике SplitShot теперь объединены ОДНОлучевой эхолот и DownScan. Датчиком SplitShot комплектуются приборы с 5-дюймовым и 7-дюймовыми экранами: Lowrance Hook2-5x GPS SplitShot, Lowrance Hook2-7x GPS SplitShot (GPS-эхолоты), Lowrance Hook2-5 COMBO SplitShot и Lowrance Hook2-7 COMBO SplitShot (полноценные картплоттеры). Интересная особенность датчиков Bullet и SplitShot заключается в том, что сверху у них имеется площадка для крепления к троллинговому мотору.

Это были плохие новости про новые датчики. Дополню их еще тем, что разъем новых датчиков теперь совершенно другой, так что без переходника вам не удастся пользоваться новыми приборами с зарекомендовавшим себя датчиком HDI Skimmer. А если и приобретете переходник и датчик HDI, то нет уверенности, что новый Hook2 корректно отобразит сигнал от 2-лучевого датчика (последняя фраза это пока только мое предположение). Но есть и хорошая новость. Теперь в серии Hook2 появилось то, чего не было в серии Hook, а именно боковой обзор!

Классификация по навигационным характеристикам

Перечислим все GPS-эхолоты серии Lowrance Hook2:

Подчеркну еще раз: эти приборы запишут ваш трек, вы сможете ставить маршрутные точки и строить маршруты, но полноценную карту в них вы не загрузите.

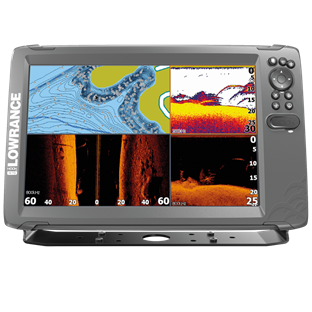

И, наконец, полноценные эхолоты-картплоттеры, поддерживающие дополнительную картографию C-Map, Navionics, at5. В их названии присутствует слово Combo. Перечислим их:

Заметьте, в серии Hook2 больше нет полноценного картплоттера с 4-дюймовым экраном, так что старый добрый Lowrance Hook-4 (да еще и с датчиком HDI Skimmer) не теряет своей актуальности!

Из дополнительных упрощений, введенных компанией Lowrance, можно еще упомянуть следующее.

Пару слов стоит сказать о дисплеях. Здесь сдвиг произошел в лучшую сторону. Во-первых, все экраны теперь имеют горизонтальную ориентацию. Это очень удобно, так как теперь информация на странице эхолота дольше остается на экране. Во-вторых, экраны теперь выполнены по технологии SolarMAX, как у топовой линейки HDS Carbon, они должны быть гораздо ярче, чем у предшественников, а углы обзора должны быть больше.

Так стоит ли приобретать приборы новой линейки Hook2? Мне кажется, что из всей линейки интерес представляют прежде всего приборы с датчиком TripleShot и размерами экрана 5 и 7 дюймов: это Lowrance Hook2-5 Combo TripleShot и Lowrance Hook2-7 Combo TripleShot. В этих приборах вы получаете боковой обзор и полноценную картографию (и структурную карту), за деньги, существенно мЕньшие, чем стоимость популярнейшего Lowrance Elite-7 Ti. Да, по сравнению с Elite Ti вы теряете сенсорный экран, NMEA2000 и один луч классического эхолота, но тут все-таки есть о чем подумать. И (как и в случае c серией Lowrance Elite Ti) рекомендую брать прибор с 7-дюймовым экраном, все-таки для бокового обзора размер экрана важен. Более дорогие приборы Hook2 покупать особого смысла нет, там уже есть те самые Eilte Ti. Более дешевые Hook2 сильно обрезаны по возможностям эхолокации (ну зачем вам в конце второго десятилетия ХХI века однолучевой эхолот?), так что если вы ищете эхолот до 10000 рублей и смотрите на Lowrance Hook2-4, то лучше возьмите прибор предыдущей серии: Lowrance Hook-3x, оборудованный нормальным двухлучевым эхолотом.

В заключение приведу сравнительную таблицу характеристик всех приборов серии Lowrance Hook2. Последняя строка со сравнением рекомендованных розничных цен на ближайшие аналоги будет дополняться.

Источник

Обзор эхолота Lowrance HOOK REVEAL 7 TRIPLESHOT

Комплектация

Эхолот поставляется в картонной коробке, имеющей приятный дизайн. Прибор закреплен с помощью специальных держателей из прессованного картона, которые надежно фиксируют аппарат и предотвращают его повреждение при транспортировке.

Также в коробке находится гарантийный талон и подробная инструкция по использованию эхолота.

Технические характеристики

При выборе эхолота необходимо учесть мощность датчика, чувствительность приемника. Важным параметром является эффективность преобразователя сигнала, а на удобство применения влияет размер дисплея, его разрешение, а также контрастность изображения.

Прибор оснащен еще целым рядом дополнительных функций, которые делают его применение максимально комфортным и, в то же время, эффективным.

Управление

В правой верхней части прибора компактно расположены все необходимые элементы управления. Кнопка включения находится в нижнем ряду справа. С ее помощью эхолот запускается и начинает свою работу. Также она активирует дополнительное диалоговое окно системных настроек. В том же ряду слева, находится кнопка, позволяющая активировать и деактивировать курсор, еще с ее помощью можно устанавливать и сохранять путевые точки.

В приборе используется карта памяти microSD. Максимальный поддерживаемый объем – 32 Гб. Слот для карты находится на правой боковой поверхности эхолота. Слот закрывается специальной водонепроницаемой заглушкой, что, при попадании в воду, предохраняет прибор от повреждений. Для подсоединения сенсора используется разъем на задней стороне корпуса аппарата, рядом с ним расположено гнездо для подключения питания. Также прибор оснащен встроенной антенной GPS.

Крепление эхолота может осуществляться как на подставку, идущую в комплекте – она оснащена поворотным механизмом, позволяющим регулировать угол наклона. Подставку допустимо использовать как саму по себе, так и совместно с другими видами креплений. Кроме того, прибор может быть встроен в панель управления судном. Для этого на верхней и нижней поверхностях корпуса предусмотрены специальные крепежные отверстия.

Функции прибора

Эхолот является одной из лучших новинок сезона и объединяет в себе простоту эксплуатации, характерную для бюджетных моделей, и набор возможностей, доступных обладателям профессиональных дорогих аппаратов. Прибор оснащен следующими опциями:

К дополнительным преимуществам эхолота можно отнести удобство эксплуатации, простое и интуитивно понятное меню, а также возможность записывать эхограммы.

Использование прибора на практике

Для использования эхолота, необходимо произвести его монтаж и прочно закрепить на судне. Его можно разместить на подставке входящей в комплект, так и установить на панели управления. Прибор может применяться как на небольших лодках, так и на крупных яхтах и катерах.

Чтобы получать наиболее полную информацию датчик должен быть закреплен в нижней части кормы. Затем, с помощью кабеля его подсоединяют к прибору. Для питания следует использовать источник с током от 1,5А.

После активации прибор сразу готов прорисовывать рельеф дна и показывать обнаруженные водные объекты. Запуск же навигационного модуля, поиск спутников, а также определение местоположения может потребовать некоторое время – несколько минут.

При работе аппарат автоматически выводит на экран заданные изображения. Он способен показывать положение судна на карте, отображать рельеф дна, давать информацию полученную при работе широкоугольного сканера. Пользователь может составить собственную карту дна водоема, пользуясь специальными функциями эхолота. Также доступно сохранение данных о маршруте движения.

Отдельно следует отметить качество и высокую детализацию информации, передаваемой эхолотом. Это упрощает поиск и идентификацию подводных объектов. Каждый рыбак теперь без труда может находить рыбные места и получать еще больше удовольствие от любимого хобби.

Основные плюсы и минусы прибора

Эхолот HOOK REVEAL 7 TRIPLESHOT – качественный и надежный прибор. Среди его достоинств стоит отметить:

У каждого сложного технического устройства имеются не только сильные, но и слабые стороны. К минусам прибора можно отнести:

HOOK REVEAL 7 TRIPLESHOT – это устройство созданное на основе доступной серии HOOK, предназначенной для массового использования, но при этом по своим возможностям мало уступающий премиальным моделям эхолотов. Прибор обладает мощным функционалом и является оптимальным выбором для любителей рыбной ловли.

Видеообзор эхолота Lowrance HOOK REVEAL 7 TRIPLESHOT
