Акселерометры STMicroelectronics: определяя любое движение

Акселерометры STMicroelectronics – это диапазон измеряемых ускорений до ±400g, питание 1.7…3.6 В, сверхмалое энергопотребление, высокая точность и повторяемость результатов, задаваемые пользователем параметры измерения и режимы работы. В ассортименте также имеются интегральные модули, включающие в разных сочетаниях акселерометр, гироскоп, магнитометр и микроконтроллер.

Отслеживание движения и его параметров представляется интересной и, часто, комплексной задачей, в которой могут быть задействованы датчики самых разных типов. Развитие микроэлектромеханических систем (MEMS) позволяет получить компактные решения, доступные ранее или в вариантах с механическими системами, или в вариантах, требующих достаточно больших вычислительных ресурсов. В частности, к подобным системам можно отнести гироскопы, компасы, акселерометры и аналогичные приборы.

MEMS-гироскопы, компасы, акселерометры нашли применение в мобильных устройствах (в том числе, т.н. «носимых»), в автомобильной технике, в строительстве, промышленном и профессиональном оборудовании, бытовой технике.

Акселерометр, установленный на объекте, позволяет определять ускорение, с которым объект движется. При этом появление ускорения может быть также обусловлено внешними воздействиями на объект – изменением положения, ударами, встряхиваниями, любыми неоднородностями движения объекта или выводом его из состояния равновесия. Современные приборы способны определять ускорение по одной или нескольким осям. Разрешение приборов позволяет фиксировать даже весьма незначительные воздействия.

Сферы применения акселерометров разнообразны:

Диапазоны ускорений, встречающихся в различных задачах, представлены в таблице 1.

Таблица 1. Примеры ускорений

0.5…2.5

Акселерометры STMicroelectronics

MEMS-технологии являются одним из быстроразвивающихся направлений деятельности STMicroelectronics. Весь цикл – кремниевое производство, тестирование, корпусировка, калибровка – выполняется на собственных производственных мощностях, что положительно сказывается на качестве конечной продукции.

MEMS-портфолио STMicroelecronics включает в себя интеллектуальные датчики физических величин и их сборки, датчики температуры, емкостные датчики и сенсорные панели [1].

Акселерометры STMicroelectronics представлены аналоговыми и цифровыми приборами и охватывают диапазон измеряемых ускорений до ±400g с питанием 1.7…3.6 В. Акселерометры имеют целый ряд дополнительных опций, делающих их идеальными для систем с низким и ультранизким энергопотреблением. Среди них – режимы пониженного энергопотребления, режимы ожидания событий, автоматический переход в активный режим, наличие FIFO-буфера. Указанные опции снижают не только собственное потребление акселерометра, но и нагрузку на хост-контроллер, что также уменьшает общее потребление системы.

В целом акселерометры STMicro­electronics обладают высокой точностью и повторяемостью результатов (рисунок 1: число испытаний – 2790, диапазон ускорений – до 250g, точность – до 98%, среднеквадратичное отклонение – 0.997).

Рис. 1. Точность MEMS-акселерометров STMicroelectronics

Компактные размеры акселерометров позволяют применять их в мобильных и носимых приборах, от мобильных телефонов и планшетов до часов, пульсометров, шагомеров и подобных им устройств. Размеры самого миниатюрного из акселерометров – 2х2х1 мм.

В линейку акселерометров STMicro­electronics [2] входят серии, оптимизированные для автомобильных приложений (рисунок 2), например серия AIS32x с расширенным температурным диапазоном работы, отвечающая требованиям стандарта AEC-Q100.

Рис. 2. Серии акселерометров STMicroelectronics

Полное портфолио акселерометров можно найти на офицальном сайте STMicroelectronics. Но разработчику, прежде чем закладывать в свое изделие акселерометр, нужно учитывать, что не все изделия из линейки предназначены для массового рынка. По факту все акселерометры и остальные MEMS-дачтики делятся на две группы – рекомендованные и не рекомендованные для массового применения. Т.е. разработчик может использовать нерекомендованные датчики в своем изделии, но производитель не дает гарантии, что будет поддерживать их на рынке довольно долгое время. Это связано с тем, что датчики данной группы были разработаны с ориентацией на нескольких крупных заказчиков – Apple, Samsung, Nikon и т.д. В таблице 2 приведены акселерометры, которые ориентированы на массовый рынок, и производитель гарантирует их долгий срок жизни на рынке.

Таблица 2. Акселерометры STMicroelectronics

В общем случае в состав акселерометра (рисунок 3) входит подвижная трехмерная структура, которую можно представить в виде набора конденсаторов переменной емкости, усилителя заряда, связанного с мультиплексором, подающим сигнал на вход усилителя, и демультиплексором, выдающим сигналы для сигма-дельта АЦП. После АЦП данные фильтруются и поступают в регистры хранения. Доступ к данным и управление настройками акселерометра осуществляются по I2C- или SPI-интерфейсу, отдельный блок управляет работой акселерометра и формированием прерываний.

Рис. 3. Структурная схема трехосевого акселерометра

LIS3DH [3] является высокопроизводительным трехосевым цифровым акселерометром с ультранизким энергопотреблением (рисунок 4). LIS3DH имеет два режима работы – нормальный, обеспечивающий высокую производительность, и режим пониженного потребления.

Рис. 4. Структурная схема акселерометра LIS3DH

Динамический диапазон измерений датчика может выбираться пользователем и лежит в пределах ±2g/±4g/±8g/±16g. Частота следования отсчетов – 0.001…5 кГц. Встроенная функция самотестирования позволяет проверить функционирование датчика в конечном устройстве.

Акселерометр может генерировать два независимых сигнала прерывания – срабатывание по преодолению порогового значения или по обнаружению свободного падения, а также по изменению положения устройства. Пороги и времена срабатывания прерываний могут быть заданы пользователем.

На каждый канал измерений (ось) имеется собственный десятиразрядный FIFO-буфер на 32 значения.

В качестве дополнительного бонуса LIS3DH имеет три внешних канала АЦП (10 бит) для отслеживания внешних сигналов.

LIS331HH [4] имеет аналогичные LIS3DH функциональные возможности в плане режимов работы и интерфейсов с внешними устройствами (рисунок 5). Акселерометр имеет встроенную функцию самотестирования, настраиваемый диапазон измеряемых значений – ±6g/±12g/±24g, частоту следования отсчетов 0.0005…1 кГц, две настраиваемые линии прерывания.

Рис. 5. Структурная схема акселерометра LIS331HH

LIS3DSH – малопотребляющий высокопроизводительный трехосевой акселерометр со встроенным программируемым автоматом (машиной состояний) [5] (рисунок 6).

Рис. 6. Структурная схема акселерометра LIS3DSH

Диапазон измерений – ±2g/±4g/±6g/±8g/±16g, частота следования отсчетов измерений – 3.125 Гц…1.6 кГц. Акселерометр может быть настроен на распознавание определенных последовательностей событий и генерацию прерываний по их обнаружению. LIS3DSH имеет встроенный FIFO-буфер.

Рис. 7. Конечный автомат в LIS3DSH

LIS3DSH имеет два встроенных программируемых конечных автомата, способных выполнять пользовательские программы. Программа состоит из набора инструкций, которые определяют переходы между состояниями автомата, возможны также условные переходы. Каждый из автоматов может иметь до 16 состояний. Из каждого состояния возможен переход или в начальное состояние (состояние после сброса) или в следующее. Переход выполняется по выполнению одного из двух условий «RESET condition» или «NEXT condition». Сигнал прерывания генерируется при достижении одного из состояний – output/stop/continue.

Каждый из автоматов может быть запрограммирован на распознавание определенных жестов, свободного падения, определения положения – 6D/4D, подсчет пульса, шагов, распознавание двойного нажатия – т.н. «click/double click», перевороты. Инструкции и условия переходов загружаются хост-устройством в выделенную область памяти.

Автоматы могут работать независимо друг от друга, возможны так называемые синхронные режимы работы, когда второй автомат используется для увеличения количества состояний первого (суммарно до 32 состояний) или как автомат-подпрограмма, исполняющаяся в одном или нескольких состояниях первого автомата (рисунок 8).

Рис. 8. Совместная работа конечных автоматов в LIS3DSH

FIFO-буфер имеет четыре режима работы:

За исключением отсутствия функции самотестирования и диапазона измеряемых напряжений, акселерометр H3LIS331DL [6] аналогичен LIS331HH. В сравнении с LIS331HH, H3LIS331DL имеет гораздо более широкий динамический диапазон измеряемых ускорений – ±100g/±200g/±400g. По диапазону ускорений видна заявка на применение в спортивных тренажерах, аксессуарах, системах безопасности, автомобильной и спортивной индустрии, системах экстренного торможения.

LIS2DH – трехосевой высокопроизводительный акселерометр с I2C-/SPI-интерфейсом, частотой следования отсчетов 0.001…5.3 кГц [7]. Диапазон измеряемых ускорений задается пользователем и может лежать в пределах ±2g/±4g/±8g/±16g.

Акселерометры в составе модулей INEMO

Помимо выпуска отдельных изделий, компания STMicroelectronics интегрирует акселерометры в более сложные датчики – на одном кристалле с гироскопом, магинитометром и различными их комбинациями. Возможные варианты интеграции:

Отладочные платы с акселерометрами

Одной из отладочных плат для работы с MEMS-датчиками STMicroelectronics является STEVAL-MKI109V2, построенная на базе 32-битного микроконтроллера STM32F103RET6 [9]. Плата имеет USB-, JTAG-/SWD-интерфейсы, поддерживается режим DFU (Device Firmware Upgrade). Для подключения дочерних плат MEMS-датчиков предусмотрен разъем DIL24 (платы семейства MKI10xx). Более подробно с характеристиками отладочных плат с акселерометрами производства компании STMicroelectronics можно ознакомиться в таблице 3.

Таблица 3. Отладочные и ознакомительные платы STMicroelectronics с акселерометрами

Кроме указанных отладочных плат акселерометры присутствуют на платах STM32F4DISCOVERY.

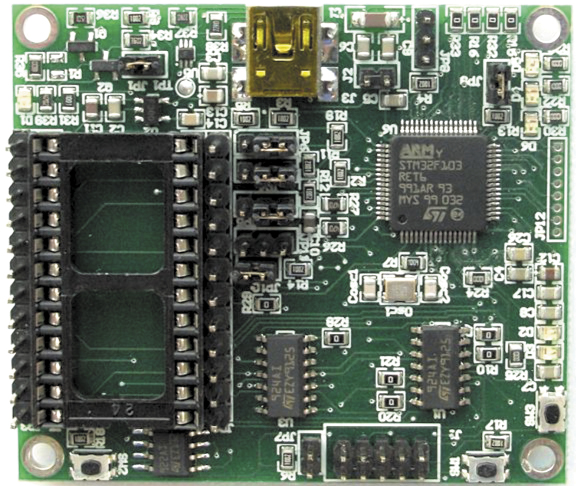

Рис. 9. Внешний вид отладочной платы MKI109V2

Для ряда акселерометров на сайте STMicroelectronics доступны исходные тексты драйверов для применения во встраиваемых системах, а также для ОС Linux (таблица 4).

Таблица 4. Примеры драйверов для акселерометров STMicroelectronics

Заключение

Ассортимент акселерометров производства компании STMicroelectronics перекрывает практически весь спектр возможных применений проборов с функцией измерения ускорения – от мобильных телефонов и планшетов до автомобильных систем и спортивного инвентаря.

В качестве ключевых достоинств можно отметить простой интерфейс с хост-системой, наличие нескольких рабочих режимов, конфигурируемые условия генерации сигналов прерываний.

Целый ряд моделей имеет встроенные программируемые конечные автоматы, позволяющие определять условия распознавания сложных перемещений, например, жестов. Наличие FIFO-буферов в некоторых моделях позволяет снизить нагрузку на хост-контроллер и реализовывать более гибкие алгоритмы получения и обработки данных с датчиков.

Источник
