Прокладочные материалы

Прокладочные материалы

Прокладочные материалы применяются как для того, чтобы уплотнить места соединения крышки и корпуса арматуры, так и для того, чтобы уплотнить места соединения арматуры и трубопровода, то есть – присоединительные патрубки. Выбор уплотнительных материалов довольно обширен, в него входят как неметаллические, так и металлические материалы.

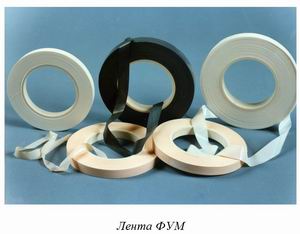

Лента ФУМ

Помимо использования в качестве прокладочного материала, лента ФУМ также используется для того, чтобы герметизировать резьбовые соединения. Аббревиатура данного материала (ФУМ) расшифровывается как фторопластовый уплотнительный материал.

Фторопласт легко уплотняется, благодаря тому, что имеет низкий предел текучести. В применения данный материал технологичен и удобен, выпускается в виде катушек с лентой разной толщины. Однако у него есть один минус – он практически не обладает релаксацией, тио есть, во время сборки соединения с применением ленты ФУМ выполнить даже частичный поворот тубы в обратном направлении, то есть развинтить, будет очень проблематично.

Льняная прядь

Льняную прядь обычно используют для того, чтобы уплотнять резьбовые соединения. Перед тем, как применять льняную прядь, ее необходимо смазать суриком, разведенным в натуральной олифе. Благодаря этому она получит гидрофобные свойства.

В отличие от синтетической олифы, натуральная олифа при отсутствии доступа кислорода не подвержена высыханию, благодаря чему резьбовое соединение, собранное с применением такого уплотнителя, будет легко разобрать даже спустя многие годы.

Льняная пряди имеет отличную упругость, благодаря чему во время монтажа соединения при необходимости можно сделать часть оборота в сторону развинчивания, а герметичность не потеряется. Это является очень важным фактором для того, чтобы правильно развернуть трубопровод во время монтажа.

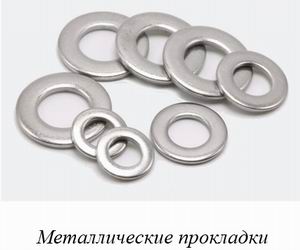

Металлические прокладки

Металлические прокладки обычно применяются в качестве штатного прокладочного материала, и обычно изготавливаются из цветных металлов. Из недостатков таких материалов можно отметить большую релаксацию напряжений, а также невозможность изготовления такой прокладки самостоятельно.

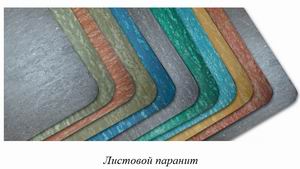

Листовой паранит

Листовой паранит – это продукт вулканизации смеси серы (1.2-8.0%), минеральных наполнителей (15-18%), растворителя, каучука (12-15%) и асбестовых волокон (60-70%), с последующим вальцеванием под большим давлением.

Паранит – это универсальный прокладочный материал. Если давление превышает 320 МПа, достигается предел текучести, он начинает течи и заполняет собой все неплотности в соединении, благодаря чему достигается его герметичность.

Толщина прокладки должна быть как можно меньшей, но достаточной, чтобы заполнить неровности и канавки. Если увеличить толщину прокладки, повысится шанс того, что она будет выдавлена, поэтому толстые прокладки ставить не рекомендуется.

Паранит выпускается в виде листов, имеющих толщину до шести миллиметров, он легко рубится и режется, из него можно без проблем вырезать фигурные прокладки. Этот материал является самым распространенным для применения в трубопроводной арматуре средних диаметров.

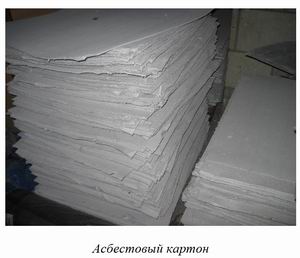

Асбест

Асбест является неорганическим природным материалом, имеющим белый цвет, и применяемым при высоких и повышенных температурах.

Асбест выпускается в виде шнуров, картона, или листового материала. Сам по себе асбест не отличается прочностью, это рыхлый материал, обладающий плохими антифрикционными свойствами.

Для того, чтобы улучшить фрикционные свойства асбеста в качестве прокладочного материала, его часто графитируют, то есть натирают либо посыпают порошковым графитом, который является отличным смазочным материалом.

Картон целлюлозный

Преимуществом данного материала является то, что он прост в обработке и имеет низкую стоимость. Он хорошо уплотняется и имеет малую релаксацию, то есть после сжатия не восстанавливает свою форму.

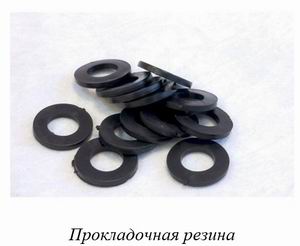

Резина

Резина – это продукт вулканизации (термической обработки) смеси из серы и каучука. Это обладающий малой прочностью очень упругий материал. Уплотнительные прокладки из резины могут штамповаться или вырезаться из листовой резины, или же формироваться в процессе термической обработки.

Обычная резина выдерживает температуры, не превышающие 50 0С, у теплостойкой же этот порог повышается до 140 0С. Ввиду своей горючести, резина не должна применяться при повышенных температурах.

В зависимости от сорта резины, прокладки из нее обладают высокой или средней степенью релаксации, то есть способностью после нагрузки восстанавливать свою форму. Благодаря этому в некоторых случаях после разборки соединения прокладку из резины можно использовать повторно.

Источник

Прокладочные материалы

Прокладочные материалы применяют для уплотнения как мест соединения крышки и корпуса арматуры, так и мест соединения арматуры с ттрубопроводом, то есть присоединительных патрубков. Выбор уплотнительных материалов весьма широк, сюда входят как металлические, так и неметаллические.

Картон целлюлозный применяется для воды и пара низкого давления и может работать при температурах не более 120 0 C и давлении не более 0.6 Мпа. Преимуществом этого материала является низкая стоимость и простота обработки. Он хорошо уплотняется, обладает малой релаксацией, то есть не восстанавливает свою форму после сжатия.

Листовой паранит представляет из себя продукт вулканизации смеси асбестовых волокон (60-70%), растворителя, каучука (12-15%), минеральных наполнителей (15-18%) и серы (1.2-8.0%) и последующего вальцевания под большим давлением.

Паранит является универсальным прокладочным материалом. При давлении выше 320 МПа он начинает течь, то есть достигается предел текучести, в результате чего все неплотности в соединении заполняются материалом и обеспечивается герметичность соединения. Толщина прокладки должна быть минимальной, однако достаточной для заполнения канавок и неровностей. При увеличении толщины прокладки повышается вероятность ее выдавливания, поэтому не рекомендуется ставить толстые прокладки. Паранит выпускается в виде листов толщиной до 6 мм, он легко режется, рубится, из него можно вырезать фигурные прокладки. Это самый распространенный прокладочный материал для средних диаметров арматуры.

Металлические прокладкиприсменяются как штатный прокладочный материал. Как правило, используются прокладки из цветных металлов. Недостатком является невозможность самостоятельного изготовления такой прокладки, а так же большая релаксация напряжений.

Льняная прядьиспользуется для уплотнения резьбовых соединений. Реред применение льняная прядь должна смазывается суриком, разведенным на натуральной олифе, что придает ей гидрофобные свойства. Натуральная олифа, в отличие от синтетической, не высыхает при отсутствии кислорода, поэтому резьбовое соединение, собранное с таким уплотнителем, может быть легко разобрано через много лет.

Льняная прядь обладает хорошей упругостью, сто позволяет при монтаже даже сделать часть оборота в направлении развинчивания соединения без потери герметичности. Это очень важно для правильного разворота трубопровода при монтаже.

Лента ФУМтак же применяется для герметизации резьбовых соединений. Сокращение ФУМ означает фторпластовый уплотнительный материал. Фторпласт обладает низким пределом текучести, то есть легко уплотняется. Он технологичен в применении, выпускается на катушках в виде лент различной толщины. Однако он практически не обладает релаксацией, что не позволяет при сборке соединения производить даже частичный поворот в тубы в обратном направлении, то есть развинчивания.

Источник

Уплотнительные, прокладочные и набивочные материалы для арматуры и фланцев

Прокладочные материалы: прокладки резиновые, паронитовые прокладки ПОН

Для изготовления прокладок применяются как неметаллические материалы, так и металлы. Металлические прокладки используются для ответственных объектов в тяжелых условий работы арматуры (высокой температуры, высокого давления и т. д.), но они требуют значительно больших усилий затяга соединения, чем мягкие прокладки.

Неметаллические материалы. Резина является наиболее пригодным материалом для уплотнения разъемных соединений. Она эластична, требует небольших усилий затяга уплотнений, практически непроницаема для жидкостей и газов. Резина применяется до температуры 50° С, а теплостойкая резина — до 140° С.

Для прокладок обычно применяется листовая техническая резина по ГОСТ 7338—65 без тканевых прослоек, так как при наличии прослоек иногда создается протечка среды через волокна прослойки. По твердости резину под¬разделяют на мягкую, средней твердости и твердую. Существует пять типов резины: маслобензостойкая (марки А, Б и В в зависимости от степени стойкости), кислотощелочестойкая, теплостойкая, морозостойкая и пищевая.

Прокладки из целлюлозного прокладочного картона широко используются в арматуре для пара низкого давления и воды при рабочей температуре tp Comments Closed
