Инклинометрия ствола скважины

В настоящее время большинство пробуриваемых скважин являются наклоннонаправленными или горизонтальными. Бурение скважин такого типа производится по следующим причинам:

Некоторые современные методы разработки трудноизвлекаемых запасов, например тепловые методы с использованием закачки пара требуют пробуривание системы горизонтальных скважин.

При описании геометрии скважин пользуются следующим набором терминов:

Альтитуда скважины (альтитуда стола ротора) – расстояние от устья скважины до линии уровня моря.

Уровень моря – средний уровень Балтийского моря (для данных, полученных в пределах России)

Кабельная глубина (измеренная глубина) – длина скважины, измеренная по длине геофизического кабеля, отматываемого при спуске каротажного зонда.

Абсолютная глубина – расстояние по вертикали от уровня моря до точки в скважине. Как правило, выше уровня моря – значения положительные, а ниже уровня моря – отрицательные.

Инклинометрия — определение пространственного положения ствола бурящейся скважины путём непрерывного измерения отклонений направления скважины от магнитного севера (азимут) и угла её наклона с помощью инклинометров.

Задачи, решаемые с помощью инклинометрии:

Определение направления и угла наклона скважины, навигация при бурении скважины

а) – участок оси скважины в вертикальной плоскости

б) – проекция участка ствола скважины на горизонтальную плоскость.

C_M – магнитный север, Ю_М – магнитный юг, ψ – угол искривления, β – угол наклона скважины (900- ψ), φ – магнитный азимут искривления, L_i– длина скважины, H_i– глубина расположения забоя, H_i-1 – абсолютная отметка устья, А – ось скважины (Итенберг, 1987).

Существует два типа приборов для записи инклинометрии: электрический и гироскопический.

Электрический инклинометр

В случае использования электрических инклинометров измеряется отклонение специального отвеса от вертикали (так определяется угол искривления скважины ψ), а также отклонение магнитной стрелки от направления на север (магнитный азимут искривления φ). Приборы данного типа хорошо зарекомендовали себя для использования в необсаженных скважинах.

Гироскопический инклинометр

В гироскопическом инклинометре используется свойство гироскопа, входящего в устройство инклинометра, сохранять своё изначальное положение в пространстве. Данный тип приборов позволяет проводить инклинометрию в скважинах с металлической обсадкой.

Запись кривых инклинометрии

Запись кривых инклинометрии производится дискретно с шагом 10 метров, при этом получение данных возможно как во время бурения, так и после остановки бурения. При каждом замере производится запись измеренной глубины (MD), угол отклонения скважины от вертикали и магнитный азимут (угол между направлением скважины и направлением на магнитный север).

Файлы с данными содержащие инклинометрию, как правило, выгружаются в TXT формате. Эти файлы содержат дискретные значения координат (X,Y,Z), значения абсолютной глубины, измеренной глубины, азимут, угол отклонения, смещения по осям Х и Y относительно устья скважины.

Пример файла с записанными данными инклинометрии по скважине

Файлы инклинометрии, наряду с LAS-файлами, используются на этапе загрузки данных по скважинам в процессе создания геологических моделей месторождений.

С этой статьей также читают:

Неправильность форм песчаных зерен и частиц карбонатного материала не позволяет обеспечивать их идеальное прилегание друг…

Метод ИК основан на возбуждении тока в горных породах при помощи индукционной катушки с последующим…

Отбор шлама разбуриваемых пород целесообразно проводить либо вместо отбора керна – при бескерновом бурении, либо…

Источник

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА 3 страница. Описание буровой скважины Абсолютная отметка устья № слоя Геологический возраст Описание горных пород Глубина залегания подошвы слоя

Описание буровой скважины

* – Последняя цифра по скважине означает глубину до забоя скважины. Подошва последнего слоя проходит ниже забоя скважины.

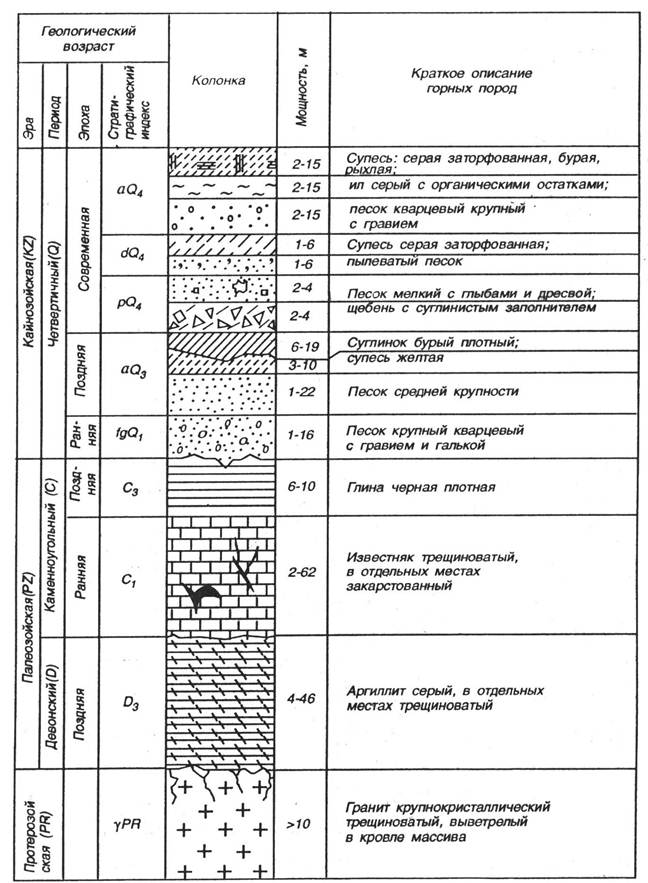

Рис. 5. Стратиграфическая колонка

Рис. 6. Геологическая клонка скважины. Масштаб 1:500

Грунтовые воды встречены в песках средней крупности на отметке 100,9 м, установившийся уровень зафиксирован в меженный период на отметке 100.5 м. Напорные воды связаны с протерозойскими трещиноватыми гранитами и встречены отметке 52,0 м., пьезометрический уровень зафиксирован на отметке 115,4 м.

Задание 2

Постройте геологический разрез по линии, соответствующей номеру вашего варианта, с использованием геологической карты, стратиграфической колонки и описания буровых скважин (выдается преподавателем старосте группы). Охарактеризуйте в общих чертах историю геологического развития района, вытекающую из анализа стратиграфической колонки и разреза. Для построения разреза принимают горизонтальный масштаб 1:10000, вертикальный 1:1000.

Пример построения геологического разреза по геологической карте, стратиграфической колонке и описанию буровых скважин

Построим геологический разрез по линии I–I на геологической карте (рис. 7), с использованием стратиграфической колонки (рис. 5) и описания буровых скважин (табл. 6). На основании анализа стратиграфической колонки и разреза попытаемся восстановить историю геологического развития района.

Рис. 7. Геологическая карта:

1 – граница стратиграфического несогласия; 2 – оползни; 3 – буровая скважина и ее номер; 4 – болото; 5 – карстовая воронка; 6 – линия разреза и ее номер

Описание буровых скважин к геологической карте

* – Последняя цифра по скважине означает глубину до забоя скважины. Подошва последнего слоя проходит ниже забоя скважины.

Пример построения геологического разреза по линии I–I на геологической карте (рис. 7) в уменьшенном масштабе приведен на рис. 8.

Для построения разреза принимаем горизонтальный масштаб 1:10000, вертикальный 1:1000. Строить разрез рекомендуется на миллиметровой бумаге в следующем порядке. В нижней части листа делаем три строки для характеристики скважин и указания расстояний между ними. Намечаем начало и откладываем вправо длину разреза в масштабе 1: 10000. У начала разреза строим шкалу абсолютных отметок с таким расчетом, чтобы максимальная отметка была несколько выше верхней точки рельефа, а минимальная ниже забоя самой глубокой скважины.

Далее приступаем к построению топографического профиля. От левой шкалы в горизонтальном направлении откладываем в заданном масштабе расстояния от начала разреза до его пересечения с каждой горизонталью. Точками отмечаем абсолютные отметки соответствующих горизонталей. После этого откладываем от начала разреза расстояния до каждой скважины и проводим вертикальный штрих в верхней строке. Под штрихами указываем номера скважин, а ниже – абсолютные отметки их устьев, которые дают дополнительные точки для построения профиля. Соединив все точки плавными линиями, получаем топографический профиль поверхности земли по линии I–I.

Рис. 8. Геологический разрез по линии I–I

Вдоль линии скважины размечаем границы слоев и проставляем глубину залегания каждого слоя. В интервале каждого слоя (на полосе шириной 1–2 см) условными обозначениями, взятыми из стратиграфической колонки, отмечаем карандашом состав и относительный возраст пород. Далее на топографический профиль переносим с карты точки пересечения разреза со стратиграфическими границами и карандашом справа и слева от точек отмечаем относительный возраст пород. Например, левее скважины 2 на профиле отмечаем границу между нижнекаменноугольными известняками С₁ и верхнечетвертичными отложениями (Q₃).

Прежде чем проводить границы слоев на разрезе, восстановим в общих чертах историю геологического развития изучаемого участка. Рассматривая стратиграфическую колонку и колонки скважин на разрезе, видим, что наиболее древними породами, вскрытыми скважинами, являются протерозойские граниты. Между ними и залегающими выше верхнедевонскими аргиллитами имеется стратиграфический перерыв, во время которого происходило разрушение гранитов, и формировался рельеф, поверхность которого могла иметь сложную форму. Это подтверждается тем, что кровля гранитов в скважинах 1, 2, 3, 5, попавших в разрез, вскрыта на разных абсолютных отметках (48,4; 52,0; 52,8; 53,8 м). На верхнедевонских аргиллитах залегают нижнекаменноугольные известняки. Граница между ними почти горизонтальна. В послекаменноугольное время вплоть до начала четвертичного периода осадконакопления на данном участке не происходило. В нижнечетвертичное время по пониженным частям рассматриваемой территории проходил поток, частично размывший нижнекаменноугольные известняки и верхнедевонские аргиллиты. Он выработал долину реки и оставил свои отложения в виде гравелистых песков с галькой (fgQ₁). В верхнечетвертичное время река частично размыла флювиогляциальные отложения (образованные в результате таяния ледников), а затем оставила свои (аQ₃). Позже уровень реки несколько раз менялся, в результате чего были частично размыты верхнечетвертичные осадки, затем отложены современные (aQ₄).

Сделав этот анализ, на разрезе проводим возрастные границы, то есть, выделяем площади с одноименными индексами. Проще всего ограничить слой D₃, сложнее оконтурить линзу Q₃. В последнем случае пользуемся точками на профиле, снесенными с карты и точками на колонках скважин. Только после проведения возрастных границ проводим границы между слоями различных пород строго внутри возрастного комплекса.

После этого вычисляем абсолютные отметки уровней подземных вод как разность между абсолютной отметкой устья скважины и глубиной залегания соответствующего уровня. Если напорный уровень выше устья, то берется не разность, а сумма. Например, для скважины 1 абсолютная отметка уровня грунтовых вод равна 107,2–6,0=101,2 м, а абсолютная отметка напорного уровня равна 107,2 +11,4=118,6 м. Вычисленные отметки записываем справа от линии скважины и проводим уровни грунтовых вод пунктирной, а напорных — штрихпунктирной линиями (рис. 8).

Задание 3.

При выполнении разведочных работ пробурено 12 скважин, расположенных в плане в углах квадратной сетки на расстоянии 25 м друг от друга. В табл. 15 приведены абсолютные отметки устьев скважин (в числителе) и результаты одновременного замера глубин залегания уровней грунтовых вод (в знаменателе). Используя эти данные, постройте на топографической основе карту гидроизогипс масштаба 1:500, приняв сечение горизонталей и гидроизогипс через 1 м. На карте покажите направление потока и выделите участки с глубиной залегания уровня грунтовых вод менее 2 м.

Абсолютные отметки устьев скважин (в числителе) и глубины залегания

уровней грунтовых вод (в знаменателе)

Пример построения карты гидроизогипс

Построим карту гидроизогипс, пользуясь планом расположения скважин, их абсолютными отметками и глубиной залегания грунтовых вод.

На рис. 9 показано расположение 12 скважин в углах квадратной сетки на расстоянии 25 м друг от друга. В таблице 16 приведены абсолютные отметки устьев скважин и результаты одновременного замера глубин залегания уровня грунтовых вод. Используя эти данные, построим топографическую основу и карту гидроизогипс масштаба 1:500, приняв сечение горизонталей и гидроизогипс через 1 м. На карте укажем направление потока и выделим участки с глубиной залегания уровня грунтовых вод менее 2 м.

Абсолютные отметки устьев скважин и результаты одновременного замера глубин залегания уровня грунтовых вод

В заданном масштабе наносим план расположения скважин, обозначая их кружками диаметром 2 мм. Слева от каждой скважины записывается ее номер, справа в числителе – абсолютная отметка устья, в знаменателе – абсолютная отметка уровня грунтовых вод (УГВ). Абсолютную отметку УГВ в каждой скважине вычисляем как разность между отметкой устья и глубиной залегания УГВ.

где Н_а – абсолютная отметка УГВ; Н_з – абсолютная отметка поверхности земли; h – глубина залегания подземных вод.

Находим далее путем интерполяции между абсолютными отметками устьев скважин точки с абсолютными отметками, равными целому числу (сечение горизонталей и гидроизогипс через 1 м). Соединив точки с одинаковыми отметками плавными линиями, получаем горизонтали рельефа (на рисунке обозначены тонкими линиями). Аналогично путем интерполяции находим точки с абсолютными отметками УГВ. Соединив точки с одинаковыми отметками УГВ плавными линиями, получим гидроизогипсы (на рис. 9 – жирные линии).

Палетка (рис. 10а) накладывается на одну из точек таким образом, чтобы отметка на палетке и отметка точки совпадали. Эта точка фиксируется путем прокола иголкой. Далее палетка поворачивается вокруг иголки до тех пор, пока отметка второй точки не совпадет с отметкой по палетке. На пересечении отрезка, соединяющего точки с масштабной сеткой палетки, находят искомые точки (рис. 10б). Целесообразно производить интерполяцию, соединяя ближайшие точки отрезками так, чтобы последние образовывали в плане треугольники или четырехугольники (в данном случае – квадраты).

Определим направление движения потока. Направление определяется по нормали к гидроизогипсе, проведенной к точке, где нужно определить направление потока. Направление потока устанавливаем по всему изучаемому участку, особо обращается внимание на зоны, где направление потока изменяется.

Для выделения участков с глубиной залегания УГВ менее 2 м находим точки пересечения горизонталей и гидроизогипс с разностью отметок 2 м. Линия, проведенная через эти точки (гидроизобата), будет границей участка. На рис. 5 гидроизобата показана пунктирной линией, а участок с глубиной залегания УГВ менее 2 м заштрихован.

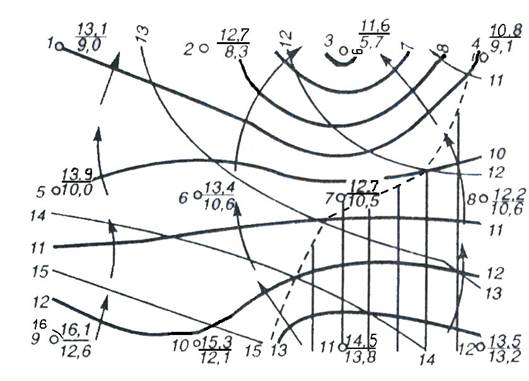

Рис. 9. Пример построения карты гидроизогипс

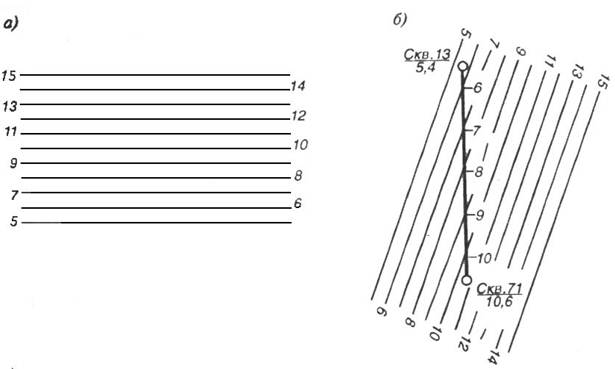

Рис. 10. Палетка для интерполяции (а) и схема интерполяции (б).
