Потрещим! Какая трещотка лучше?

Как выбрать трещотку для профессионального авторемонта (и не только) или в домашнюю мастерскую? Подробно рассказываем о главных характеристиках, на которые стоит обратить внимание, и о необычных инструментах со встроенными «лайфхаками».

Как правило, размер посадочного квадрата у трещоток измеряется по «имперской» системе: в долях дюйма. Вычислить усилие, с которым откручивается конкретная гайка или болт, невозможно.

Зато размер привода легко выбрать, ориентируясь на головку крепежа:

Кстати, профессиональные наборы инструмента чаще всего комплектуют двумя трещотками — для разных задач. Поэтому, при покупке инструмента по отдельности, также рекомендуем брать пару. Например, две трещотки: на ¼ и ½, перекроют 90% потребностей любого легкового или коммерческого автосервиса.

Сколько зубьев должно быть у «правильной» трещотки? Тут все напрямую зависит от характера работ:

Для работ с большим усилием (срыв «закисшего» или «прикипевшего» крепежа) пригодится трещотка с малым количеством зубов. А если основное время наедине с трещоткой вы проводите в ограниченном пространстве (например, под капотом авто), лучше подобрать инструмент «позубастее».

24 зуба. Такой механизм чаще всего применяется на трещотках на ¾ и 1 дюйм. Экстремальные условия эксплуатации диктуют экстремальный дизайн: инструменты часто лишены пластиковой рукоятки, чтобы удобнее было надевать удлинитель, типа трубы. Да, это запрещено! Но часто ли это кого-то волнует, если сорвать ржавую гайку на тракторе посреди поля или на самосвале в угольном карьере надо любой ценой?

36 зубов. Таким храповиком оснащаются трещотки для суровых, но не экстремальных условий. Диапазон размеров привода: ¼ — ½ дюйма. Для подходящего по размеру крепежа в неограниченном пространстве — самое то.

48 зубов. Хит и бестселлер для трещоток всех размеров, кроме “дюймовых”. Как показала практика, такой инструмент оптимален в наших постсоветских реалиях по соотношению “угол поворота / неубиваемость”. С одной стороны — угол поворота составляет всего 7,5°. С другой — размера зубьев хватает, чтобы “пережевать” попадающие в храповик пыль, грязь и абразив.

72 зуба. В целом, применима там же, где и 48-зубая, плюс труднодоступные места, благодаря малому углу поворота в 5°. Но за состоянием трещоточного механизма нужно следить внимательнее, своевременно разбирать и промывать-продувать от грязи.

Главное помнить: чем больше зубьев, тем меньше их размер! Поэтому повредить трещотку на 72 зуба легче, чем инструмент с 24 зубьями.

Существуют и даже продаются инструменты с количеством зубов от 80 до 120! Их предназначение сомнительно, как и срок их службы в наших условиях. А «исключительная мягкость и плавность в работе» (по уверениям маркетологов) по факту нужна разве что для рекламы.

! Кстати, если в вашем арсенале есть инструмент с таким «акульим» количеством зубов — напишите в комментарии, когда и где он вам пригодился.

Помимо стандартных моделей с храповиком, ходом «вправо-влево» и прямой рукояткой, существуют инструменты с некоторыми конструктивными улучшениями, которые реально полезны в ограниченном пространстве.

С изогнутой рукояткой. Очень удобна, когда в механизме головка соседнего крепежного элемента мешает работе. Пример — затяжка фланцев.

Со средним положением. Механизм оснащен стопором. Выставляя флажок в среднее положение, можно работать трещоткой как обычным воротком.

Телескопическая. Раздвигающийся корпус позволяет добраться до труднодоступного крепежа и увеличивает плечо рычага. Даже трубу надевать не надо))

С доводчиком. С помощью специального колесика можно за несколько поворотов довернуть или отвернуть крепеж, когда для хода рукоятки недостаточно места.

С шарниром. Головка крепится к рукоятке подвижным шарниром, что дает доступ к крепежу под углом.

Бесшаговая. Обеспечивает любой угол поворота, так как в конструкции нет храповика. В основе механизма — обгонная муфта.

Остались вопросы по этой статье или есть предложения, о чем написать следующие? Пишите в комментарии!

А с ассортиментом трещоток можно познакомиться в каталоге на нашем сайте.

Источник

Стандарты, применяемые для обозначения торцевых головок

Сегодня мы поговорим о стандартах, принятых для обозначения такого широко используемого в ремонте инструмента, как торцевая головка. Таким образом, мы начнем целую серию статей, посвященных сокращениям и аббревиатурам, применяемым производителями для обозначения ручного слесарного инструмента.
Эта необходимость связана с тем, что зачастую мы тратим много времени на то, чтобы правильно понять, что же необходимо нашим клиентам. И начнем мы с торцевых головок.

Торцевые головки в своем обозначении имеют два параметра размерности: размер самой головки и её «посадочный» или «присоединительный» квадрат. Помимо этого, торцевые головки имеют три «конструктивных» параметра: профиль головки, глубина головки и тип сплава головки.

Чтобы точно обозначить торцевую головку, необходимо указать: тип стали; длину (высоту); профиль; наименование; рабочий размер; размер присоединительного квадрата; марку (производителя). Пример: ударная глубокая шестигранная торцевая головка 17 мм 1/2” King Tony.

Для метрической системы размерность торцевых головок производителя King Tony, ввозимых в Россию, составляет следующий ряд в миллиметрах:

4, 4.5, 5, 5.5, 6, 7, 8, 9. 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 36, 38, 39, 41, 46, 48, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 63, 65, 70, 71, 75, 77, 80 мм.

Для дюймовой системы размерность торцевых головок производителя King Tony, ввозимых в Россию, составляет следующий ряд в дюймах:

5/32, 3/16, 7/32, 1/4, 9/32, 5/16, 11/32, 3/8, 7/16, 15/32, 1/2, 9/16, 19/32, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, 1, 1-1/16, 1-1/8, 1-3/16, 1-1/4, 1-5/16, 1-3/8, 1-7/16, 1-1/2, 1-9/16, 1-5/8, 1-11/16, 1-3/4, 1-13/16, 1-7/8, 1-15/16, 2, 2-1/16, 2-1/8, 2-3/16. 2-1/4, 2-5/16, 2-3/8, 2-7/16, 2-1/2, 2-9/16, 2-5/8, 2-11/16, 2-15/16, 3-1/8 дюйма.

Один дюйм в переводе на метрическую систему равен 25,4 мм. Таким образом, дюймовые и метрические головки хотя и близки по своим размерам, но их размерность полностью не совпадает. Вот почему для обслуживания автомобилей или оборудования, произведенного для стран с дюймовой системой измерения, наши метрические торцевые головки не подойдут.

Второй параметр размерности – «присоединительный» или «посадочный» квадрат – это размер квадратного отверстия на тыльной стороне торцевой головки. От него зависит, какие воротки, удлинители или трещотки вы сможете присоединить к торцевой головке. Здесь приняты пять основных типоразмеров присоединительного отверстия, называемого коротко «квадрат», и все они обозначаются в дюймах. Таким образом, вне зависимости от того, какая у вас торцевая головка – метрическая или дюймовая – присоединительный квадрат у нее может иметь следующую размерность в дюймах:

1/4, 3/8, 1/2, 3/4, 1 дюйм.

• 1/4 дюйма = 6,35 мм
• 3/8 дюйма = 9,53 мм
• 1/2 дюйма = 12,7 мм
• 3/4 дюйма = 19,05 мм
• 1 дюйм = 25,4 мм

Головки с разными присоединительными квадратами имеют различную конструкцию. Чем больше присоединительный квадрат, тем толще стенки торцевой головки и, соответственно, тем больше нагрузки, которые она способна выдерживать. Торцевая головка с размерностью на 13 мм и с присоединительным квадратом 1/4 дюйма и торцевая головка на 13 мм с квадратом 1/2 дюйма – совершенно разные по своей прочности и конструкции изделия.

Размерность головок также привязана к присоединительному квадрату. Например, торцевые головки с квадратом на 1/4 дюйма производятся с размерностью только до 14 мм, головки с квадратом 1/2 – до 32 мм (в качестве специальной серии – до 36 мм). Связано это с тем, что чем больше размерность торцевой головки, тем с большими усилиями она должна справляться, но существует конструктивный предел, после которого невозможно обеспечить достаточную прочность головки без утолщения ее стенок и перехода на больший присоединительный квадрат.

Размерность метрических торцевых головок King Tony в зависимости от присоединительного квадрата выглядит так:

• 1/4 дюйма — от 4 до 14 мм
• 3/8 дюйма — от 6 до 24 мм
• 1/2 дюйма — от 8 до 36 мм
• 3/4 дюйма — от 17 до 70 мм
• 1 дюйм — от 36 до 80 мм

Теперь о профилях торцевых головок. Их достаточно много, но сейчас мы поговорим только о двух «стандартных». Это торцевые головки с шестигранным профилем и торцевые головки с двенадцатигранным профилем. Сами профили мы видим на картинках, а в чем их отличие и какой лучше? Однозначного ответа на этот вопрос нет. Каждый из профилей в определенной ситуации имеет свои преимущества.

Шестигранный профиль торцевой головки полностью повторяет профиль гайки или болта. Поэтому головки с шестигранным профилем работают с крепежом бережнее, нежели двенадцатигранные, опасность «зализывания» краёв гаек или болтов от их применения минимальна.

Но когда работа ведется в ограниченном пространстве, когда к гайке или болту очень трудно подобраться, тут на первый план выходит преимущество двенадцатигранного профиля. Головки с двенадцатигранным профилем имеют большее количество углов, под которыми надеваются на крепеж. Поэтому в условиях, когда пространство вокруг крепежа ограниченно, удобнее работать двенадцатигранными торцевыми головками.

К конструктивным особенностям торцевых головок относится также и глубина их рабочей поверхности, в зависимости от которой головки принято называть «короткими» или «глубокими». Для каждого типоразмера присоединительного квадрата торцевых головок эта величина разная. Для «коротких» торцевых головок завод King Tony принял следующие величины глубины рабочей поверхности:

• 1/4 дюйма — от 4 до 9 мм
• 3/8 дюйма — от 7 до 17 мм
• 1/2 дюйма — от 7 до 24 мм
• 3/4 дюйма — от 14 до 34 мм
• 1 дюйм — от 26 до 52 мм

Для «глубоких» торцевых головок марки King Tony установлены следующие величины глубины рабочей поверхности:

• 1/4 дюйма — от 6 до 21 мм
• 3/8 дюйма — от 10 до 25 мм
• 1/2 дюйма — от 15 до 36 мм
• 3/4 дюйма — от 20 до 53 мм
• 1 дюйм — от 21 до 80 мм

Наконец, торцевые головки различаются по сплаву, из которого они изготовлены, и делятся на «стандартные» и «ударные» торцевые головки. При производстве стандартных торцевых головок заводом King Tony используется инструментальная хром-ванадиевая сталь, эти головки гораздо пластичнее, чем ударные. При производстве ударных торцевых головок марки King Tony используется инструментальная хром-молибденовая сталь. В отличие от стандартных, ударные торцевые головки имеют черный цвет, они более устойчивы к ударному воздействию, но менее пластичны.

Таким образом, чтобы точно обозначить торцевую головку, необходимо указать:

• тип стали;
• длину (высоту);
• профиль;
• наименование;
• рабочий размер;
• размер присоединительного квадрата;
• марку (производителя).

ударная глубокая шестигранная торцевая головка 17 мм 1/2” King Tony

Источник

Пару слов о трещотках и непопулярном размере

Давно подписан на сообщество, но как-то руки не доходили о своем рассказать.
Первая запись о трещотках

Заметил, что на Драйв2 популярны ¼ и ½ и мало кто пользуется 3/8, хотя для себя я выбрал именно его. Но, обо всем по порядку.

Важное замечание – я не автослесарь и не зарабатываю инструментом на хлеб. По поводу чистоты — инструмент ДОЛЖЕН быть чистым

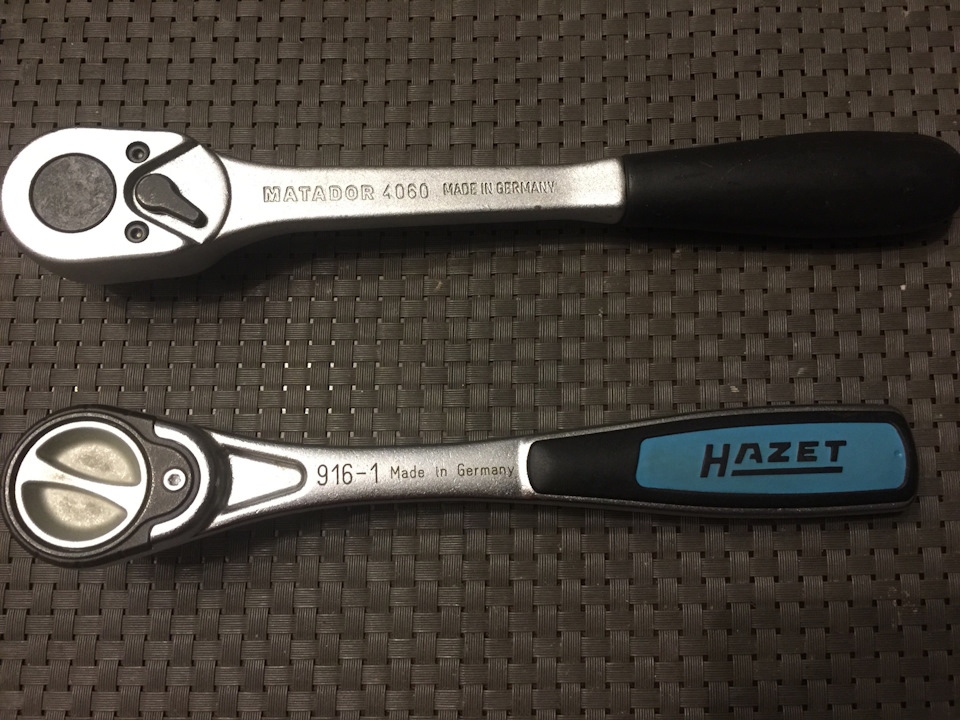

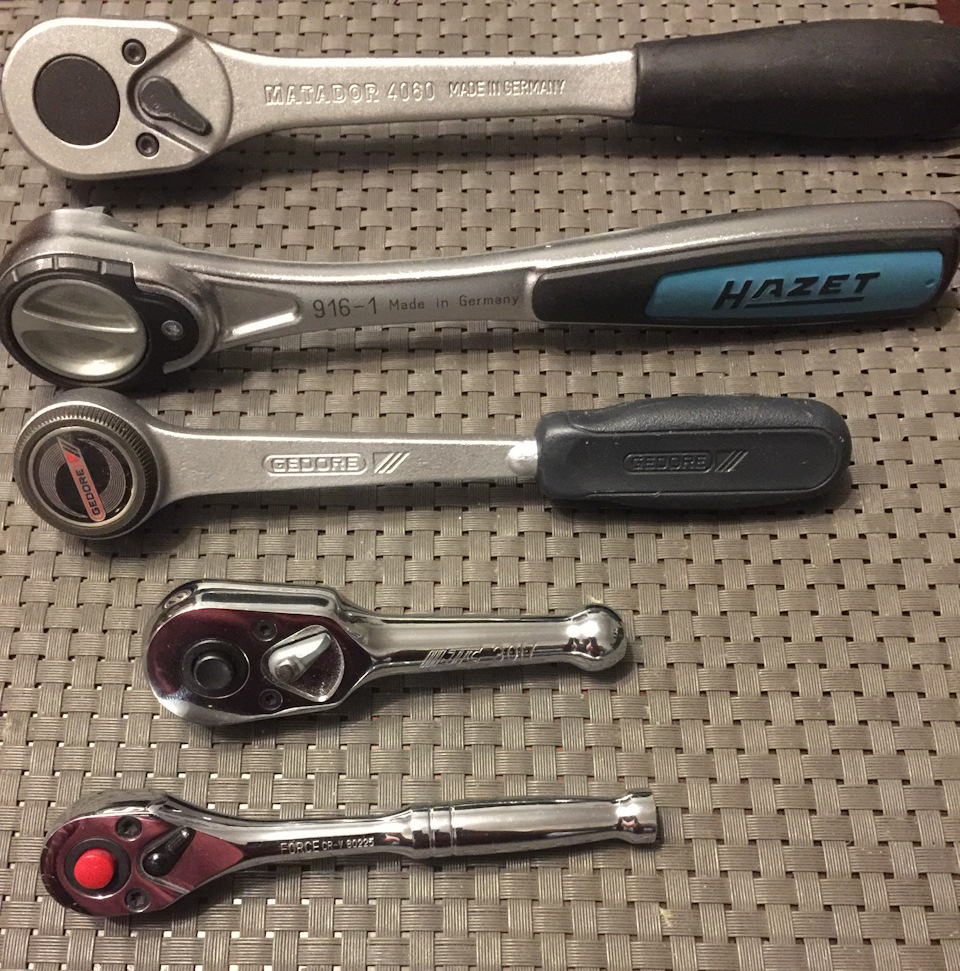

Первая пара – ½ квадрат

Matador 4060, крупнозубый, для грубых/грязных работ
Hazet 916-1, мелкозуб (по сравнению с Матадором ) – для более цивильных.Где размер трещетки не важен, пользуюсь вместо Гедор, о котором ниже

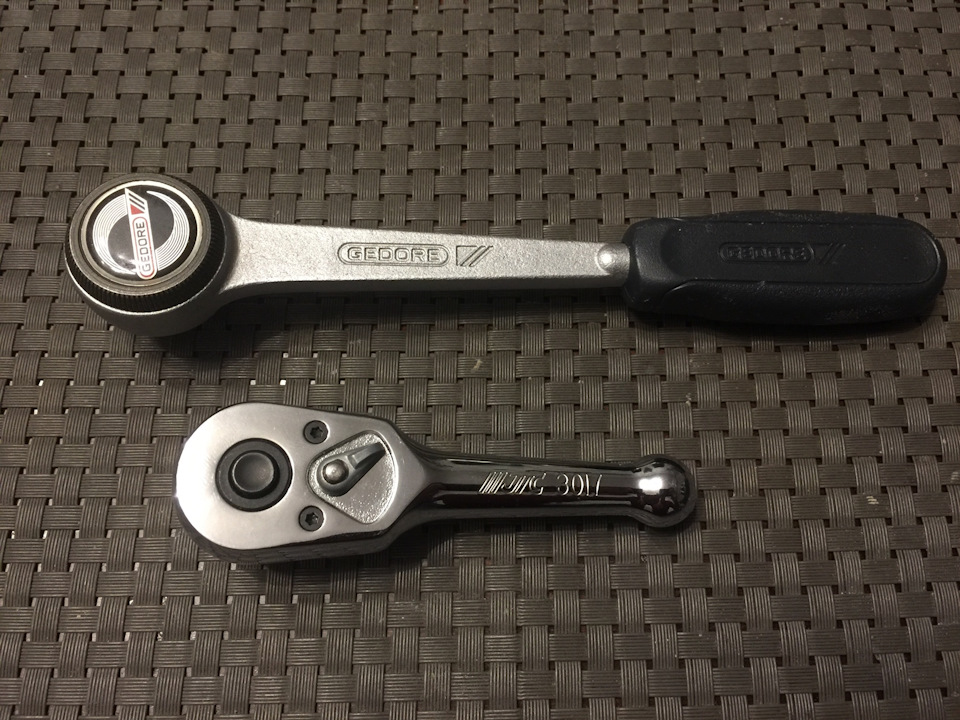

Gedore 3093U-3 (мелкозуб)

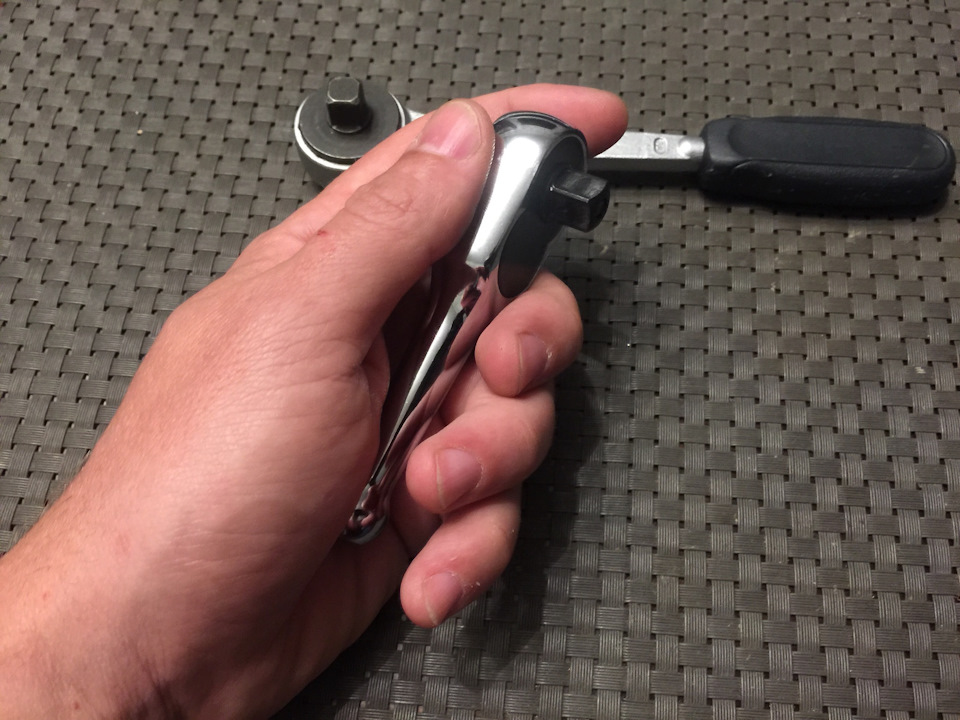

И JTC 3017 (укороченный вариант) – последнее – прямо находка – очень нравится и конкретно в моих работах, часто используется. Взял на пробу, хочу махнуть на такой же Nepros

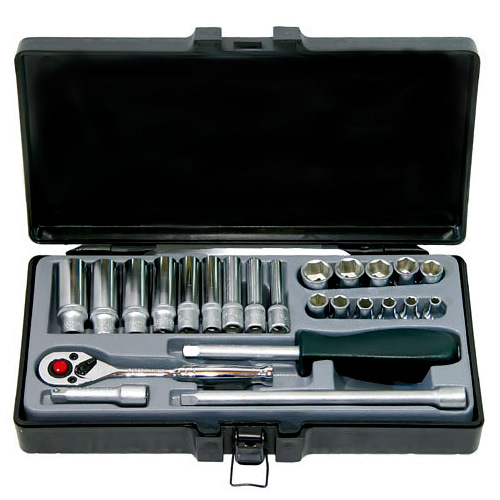

Из вот такого набора, купленного лет 13 назад.

Настолько удачен по составу, что все попытки найти альтернативу от производителя поинтересней, пока потерпели фиаско.

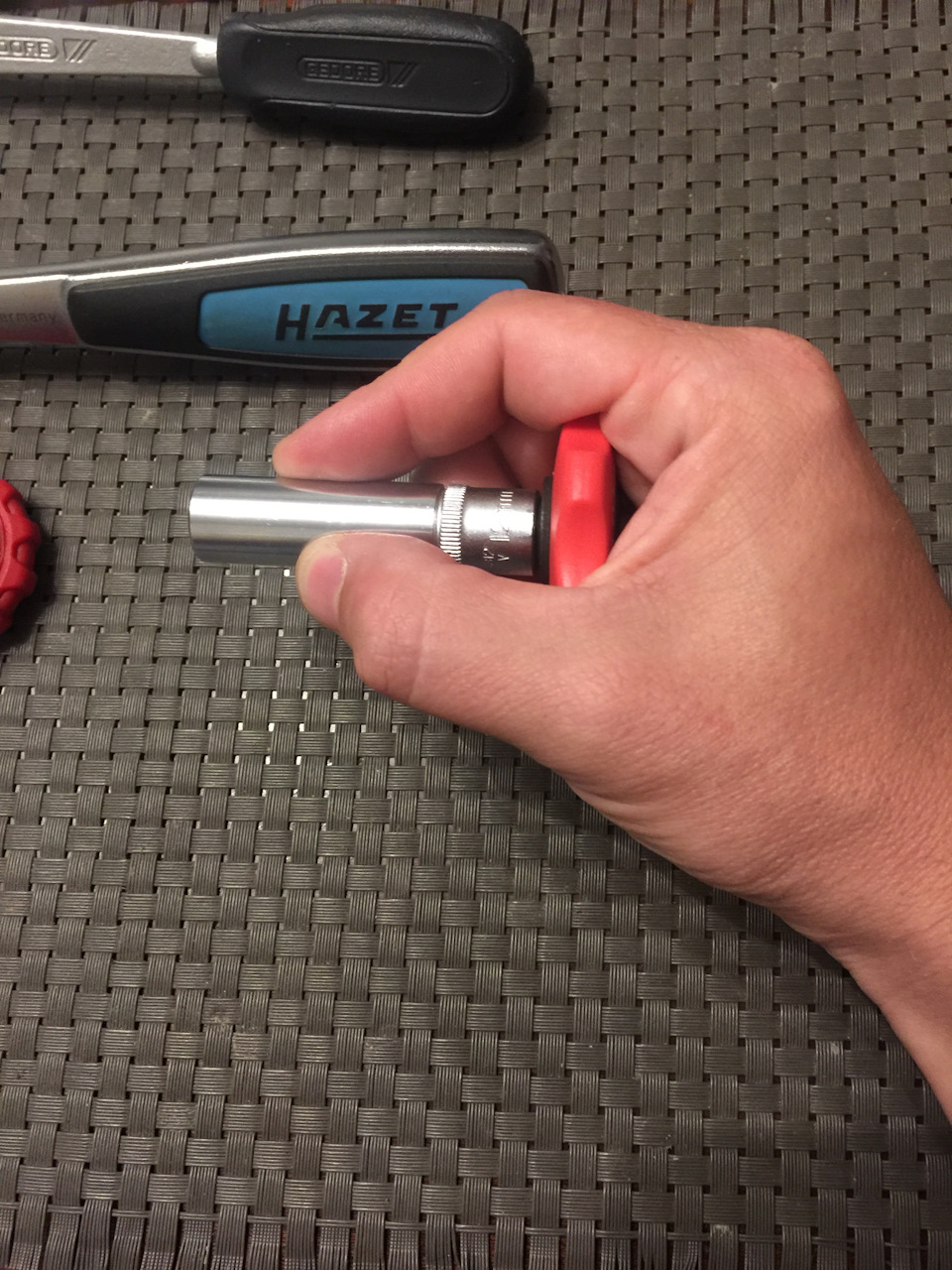

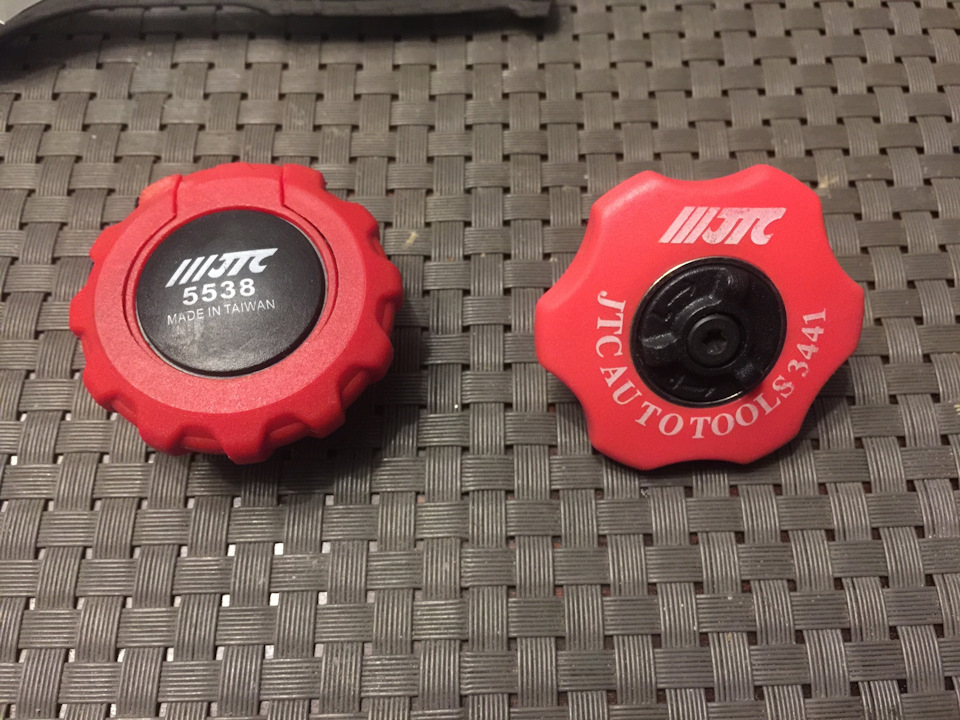

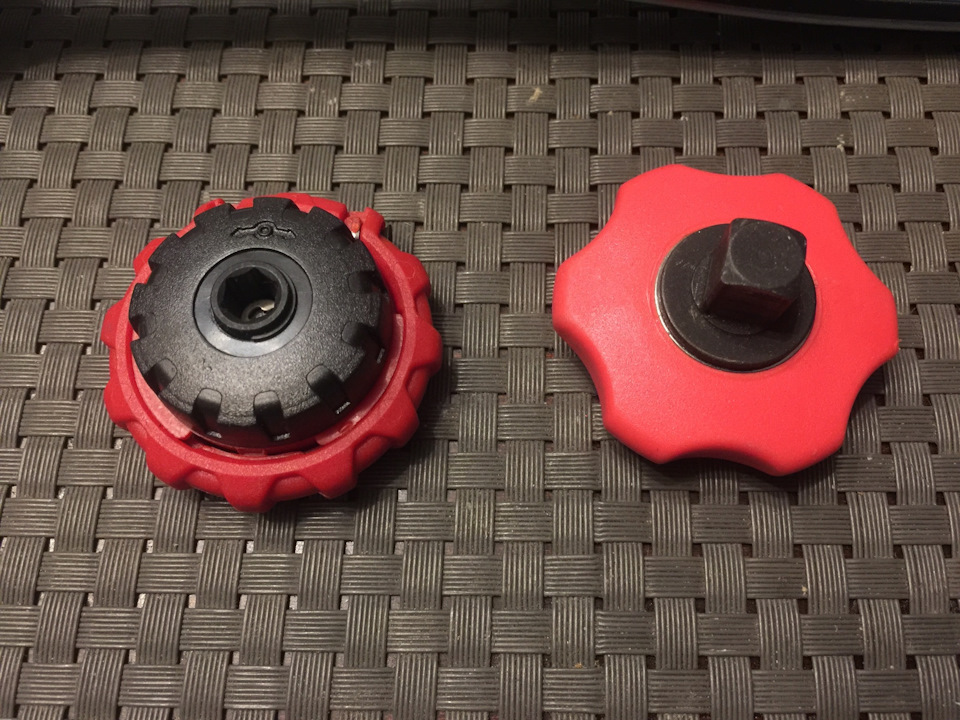

Пара ручных крутилок JTC, одна для бит, вторая под любимый квадрат 3/8.

Комментарии 73

тоже есть 3/8 набор, но 1/2 и 1/4 все же мне удобнее.

Укороченные очень удобны. Купил Автодело — бюджетно, но для гаража вполне. Очень доволен.

Пару лет назад подарили вот такую — Jonnesway R3803 3/8″DR.
Теперь 3/8 самый ходовой набор у меня при работе до 17, под капотом везде удобно и в хозяйстве.

из недорогих головок 3/8 могу посоветовать Артикул: 308138-M
Бренд:: Master трещетки переходы на другие размеры и короткие удлинители докупаются отдельно и получается отличный набор за недорого) качество головок за эту цену отличное

Хороший набор для любительского дела, далеко не в каждом сервисе такой есть ).
и можно подробнее про 3/8? конкретно, для каких головок используется? Я вот им не пользуюсь и никогда потребностив нем не видел, до М8 все, включая силовую работу, делается 1/4, выше — все трещеткой на 1/2. Трещеткой на 1/2 и колесные гайки срывать без проблем.

Не так давно, что-то в Джимнике крутил именно 3/8, потому как 1/2 не леза, а 1/4 боялся сломать. Но не помню что именно.

Вот и интересно, что именно. трещетки на самом деле крепкие — смотрел видео, где 1/2 трещотку ликота ломали в динамометрической машине — она сломалась при моменте 850 Н. это 85 кг на метр, или 340 кг на ручке, длинна которой 25 см. то есть голыми руками 1/2 трещотку точно не сломать. четверть конечно по слабее, но тоже крепкая.

Кажется натяжной ролик гура, но не уверен. Потому что обычно его 1/4 кручу. А в тот раз он не поддавался.
За 1/2 то я спокоен, хотя 2 коротких удлинителя свернул.

У второй и третьей трещеток на первом фото на мой взгляд переключатели жутко неудобные, в перчатках, да еще если в масле замучаешься туда-сюда крутить.

Не совсем так, переключается легко, но, конечно, менее привычно, чем рычажок

Ну по мне так неудобно, поэтому у меня все с классическими флажками, кроме ротационных трещеток.

Кстати, о ротационных — случаем, Wera Ziclope не используете?

Не, взял пару проксон.

у меня топтул 1\4 ротационная — больше года. А так с флажком удобнее — мое имхо

Ну я разорился на проксон) а что касается флажка то полностью согласен.

В принципе, 1/2;1/4 набора хватало, ровно до тех пор, пока в труднодоступных местах подвески, можно было подлезть только короткой головкой на 3/8. Докупил конечно рассыпухи на такой случай, но об 3/8 наборе уже задумался.

у меня оочень ходовой набор от топтул на 3\8. и срываю им и много кручу

Тоже все устраивало, а потом чисто ради хобби купил наборчик www.drive2.ru/b/468488161773748546/ теперь пользуюсь в основном им. Он меньше и легче универсальных наборов на 94+ предмета

А все таки какие трещетки прочнее на 72 или на 90 зубов?

Чисто теоретически- 72

Интересна насадка на длинную головку, должно быть удобно куда подлезть можно.
Про 3/8 тоже считаю её универсальной, есть в наличии наборы и 1/2 и 1/4, но трещотку на 3/8 с переходниками купил все равно:)

JTC понравилась, 10 лет работаю, первый раз увидел, надо преобрести)

3/8 самый удобный размер. Сам сменил набор на новый с 3 размерами. Самый частый как раз 3/8. Гедора обалденный инструмент, но цена…Сейчас много чего покупаю из JTC, качество такое же, как джоник, кинг, омбра и форс. Но цена ниже. некоторые позиции видимо вообще делают в одном месте, только клеймо разное.

Ооо…у меня вот одна трещетка jonnesway гладкая на 3/8, но пользуюсь почему-то в основном ей…собрал 2 набора головок, коротких и длинных, хотя под 1/4 есть несколько комплектов и под 1/2…3/8 прям золотая середина…

Интересно, особенно про квадрат.
А у меня в гараже есть набор на 1′ если, что.

Ну, для ходовой грузовика — самое то

Нет это как в заголовке: Не популярный размер.

Hazet прям возбуждает!
С помощью Jonnesway подсел на безфлажковые трещётки, а эта выглядит офигительно.

Таки да. Купился на внешку, но он и в руке и работе так же хорош.

Опа
А таких крутил ок я и не встречал еще

тоже пользуюсь 3/8 размером )))

Вау, единомышленник… Постоянно, во многих обсуждалках, говорю про 3/8. А в магазинах вааще беда. 1/2 и 1/4 — хоть завались, а спрашиваю про 3/8, молодежь сразу не понимает о чем я, а потом с гордостью заявляют, что не пользуется спросом и они не возят. А если надо, то бери набор, с 1/2.

ротационная трещётка PROXXON
сзади ручки имеет отверстие под 1/4″ четырехгранник

ротационная трещётка PROXXON
сзади ручки имеет отверстие под 1/4″ четырехгранник

Оффигеть, не видел, хотя весь почти инструмент Proxxon. А то что 1/4 это скорее всего для шуроповерта можно использовать.

ротационная трещётка PROXXON
сзади ручки имеет отверстие под 1/4″ четырехгранник

Пользуюсь такой же на ура — хороший инструмент

Тоже есть пара таких, праада недешево)

вот в наборе не хватает у меня 3/8 надо прикупить набор себе ))) сделать как говориться мини набор необходимых ключей в маленьком боксе который не будет мешать ))) ото пока есть набор весом кг 25 ))) неудобно и тяжеловато ))

Угумс.
1/2 — для повседнева не але 🙂 — куча лишнего металла и крупный габарит.не нужно оно. С гайками до 19 — прекрасно справляется квадрат и головки 3/8

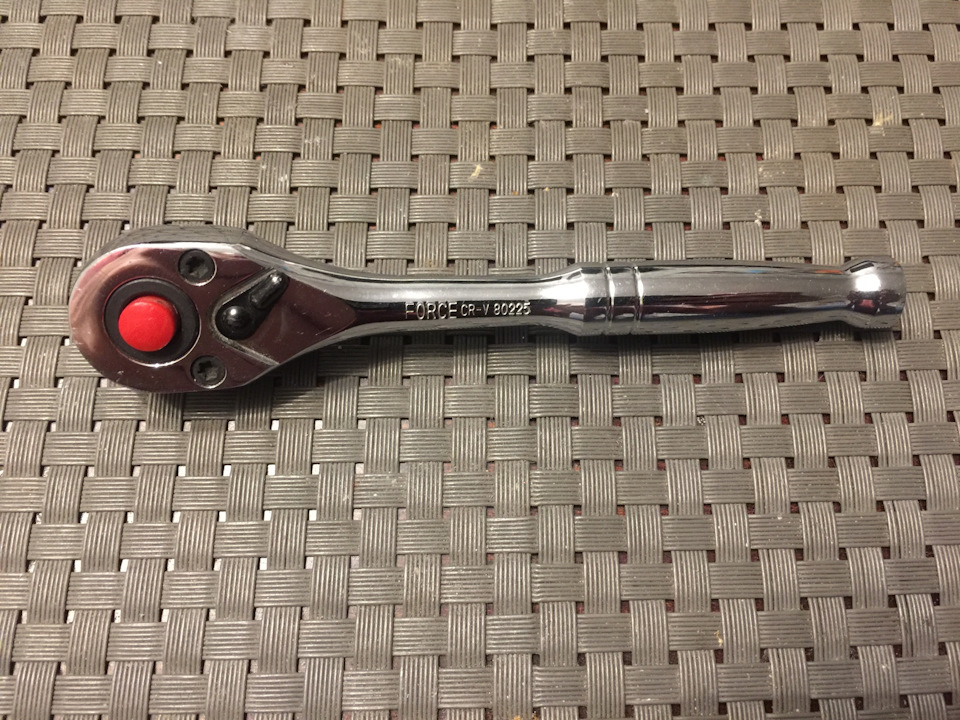

Вот такой аналог форсу, уже не первый год кручу ей, пока все держит)

извиняюсь,
1/4″ 36зуб. 131мм TOPTUL (CHAG0813)
1/2″ 36зуб. 255мм TOPTUL (CHAG1626)
3/8″ 45зуб. 110мм TOPTUL (CHDI1211) коротыш
3/8″ 36зуб. 180мм TOPTUL (CHAG1218)

Крутилки интересные) Спасибо за информацию!

Но я, если честно, вообще не понял о чем сей пост. Ну да, есть крутые трещетки… И что дальше?

Дальше — ничего.
Попытка обратить внимание на размер 3/8, и коротыши в разных форм-факторах

Так надо было описать ситуации, в которых они имеют преимущество в сравнении с привычными форм-факторами. Нет?

а как работает переключатель в 3441? хочу купить аналог от кинг тони

недавно купил себе инструмент 3/8, и понял что я много потерял, что не купил его раньше!

Блин толи туплю, толи лыжи не едут. Объясните, пожалуйста 1/2,1/4,3/8 это размеры чего именно квадрата на трещетки под головку или чего? Как то всегда была трещетка, но за размеры даже не заморачивался.

Размер присоединительного квадрата в дюймах.
Каждый размер рассчитан на определенный диапазон моментов. Трещёткой под 1/4 не стоит крутить колесные болты, например.

3/8 это я так понимаю самая массивная?

Нет. Это дроби от 1 дюйма.
Идут в следующем порядке:
1/4
3/8
1/2
3/4
1

Последние 2 варианта я в живую не видел 🙂

У меня лично самые рабочие это 1/2 и 3/8. 1/2 это силовая работа с подвеской, колесами и прочими гайками на 19 и более. 3/8 это все остальное. ну и мелкие болты до 13 можно крутить и 1/4 можно и 3/8.
а вот ручные крутилки под 3/8 не встречал в продаже, наверное удобные.

Крутилки для какой цели?

Крутить 🙂
В автозвуковой теме — так и вааще маст хев. Удобнее чем крутить голую головку или ручку, пусть даже 1/4

Крутилки для какой цели?

Как для какой? Ни разу не сталкивался с ситуацией, когда гайка или болт уже не откручиваются трещеткой, а елозят туда-сюда, но пальцами все равно не крутятся? Особенно этим страдают гайки с пластиковым, противовибрационным кольцом. А если шпилька длинная, то вообще охренеешь мучаться, так как трещетка уже не срабатывает. Вот тут-то и нужны эти крутилки.))

Я обычно рукояткой прямой пользуюсь, про такую крутилку не знал вот

Что за «прямая рукоятка»? Вороток или типа отвертки? Так вороток перекидывать придется, а типа отвертки, не везде залезет.

Типа отвёртки под квадрат

Ей не везде подлезешь. А вот эти крутилки выручат.
